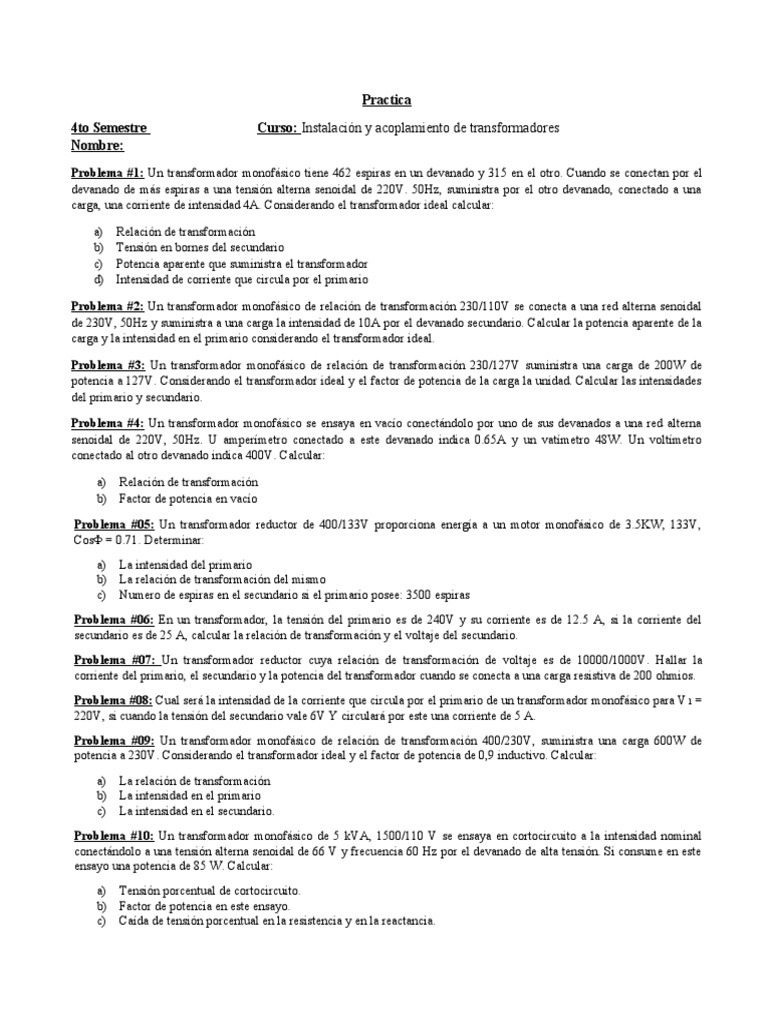

Practica

4to Semestre Curso: Instalación y acoplamiento de transformadores

Nombre:
Problema #1: Un transformador monofásico tiene 462 espiras en un devanado y 315 en el otro. Cuando se conectan por el
devanado de más espiras a una tensión alterna senoidal de 220V. 50Hz, suministra por el otro devanado, conectado a una
carga, una corriente de intensidad 4A. Considerando el transformador ideal calcular:

a) Relación de transformación
b) Tensión en bornes del secundario
c) Potencia aparente que suministra el transformador
d) Intensidad de corriente que circula por el primario

Problema #2: Un transformador monofásico de relación de transformación 230/110V se conecta a una red alterna senoidal
de 230V, 50Hz y suministra a una carga la intensidad de 10A por el devanado secundario. Calcular la potencia aparente de la
carga y la intensidad en el primario considerando el transformador ideal.

Problema #3: Un transformador monofásico de relación de transformación 230/127V suministra una carga de 200W de
potencia a 127V. Considerando el transformador ideal y el factor de potencia de la carga la unidad. Calcular las intensidades
del primario y secundario.

Problema #4: Un transformador monofásico se ensaya en vacío conectándolo por uno de sus devanados a una red alterna
senoidal de 220V, 50Hz. U amperímetro conectado a este devanado indica 0.65A y un vatímetro 48W. Un voltímetro
conectado al otro devanado indica 400V. Calcular:

a) Relación de transformación
b) Factor de potencia en vacío

Problema #05: Un transformador reductor de 400/133V proporciona energía a un motor monofásico de 3.5KW, 133V,
CosΦ = 0.71. Determinar:
a) La intensidad del primario
b) La relación de transformación del mismo
c) Numero de espiras en el secundario si el primario posee: 3500 espiras
Problema #06: En un transformador, la tensión del primario es de 240V y su corriente es de 12.5 A, si la corriente del
secundario es de 25 A, calcular la relación de transformación y el voltaje del secundario.
Problema #07: Un transformador reductor cuya relación de transformación de voltaje es de 10000/1000V. Hallar la
corriente del primario, el secundario y la potencia del transformador cuando se conecta a una carga resistiva de 200 ohmios.
Problema #08: Cual será la intensidad de la corriente que circula por el primario de un transformador monofásico para V 1 =
220V, si cuando la tensión del secundario vale 6V Y circulará por este una corriente de 5 A.
Problema #09: Un transformador monofásico de relación de transformación 400/230V, suministra una carga 600W de
potencia a 230V. Considerando el transformador ideal y el factor de potencia de 0,9 inductivo. Calcular:
a) La relación de transformación
b) La intensidad en el primario
c) La intensidad en el secundario.
Problema #10: Un transformador monofásico de 5 kVA, 1500/110 V se ensaya en cortocircuito a la intensidad nominal
conectándolo a una tensión alterna senoidal de 66 V y frecuencia 60 Hz por el devanado de alta tensión. Si consume en este
ensayo una potencia de 85 W. Calcular:
a) Tensión porcentual de cortocircuito.
b) Factor de potencia en este ensayo.
c) Caída de tensión porcentual en la resistencia y en la reactancia.
