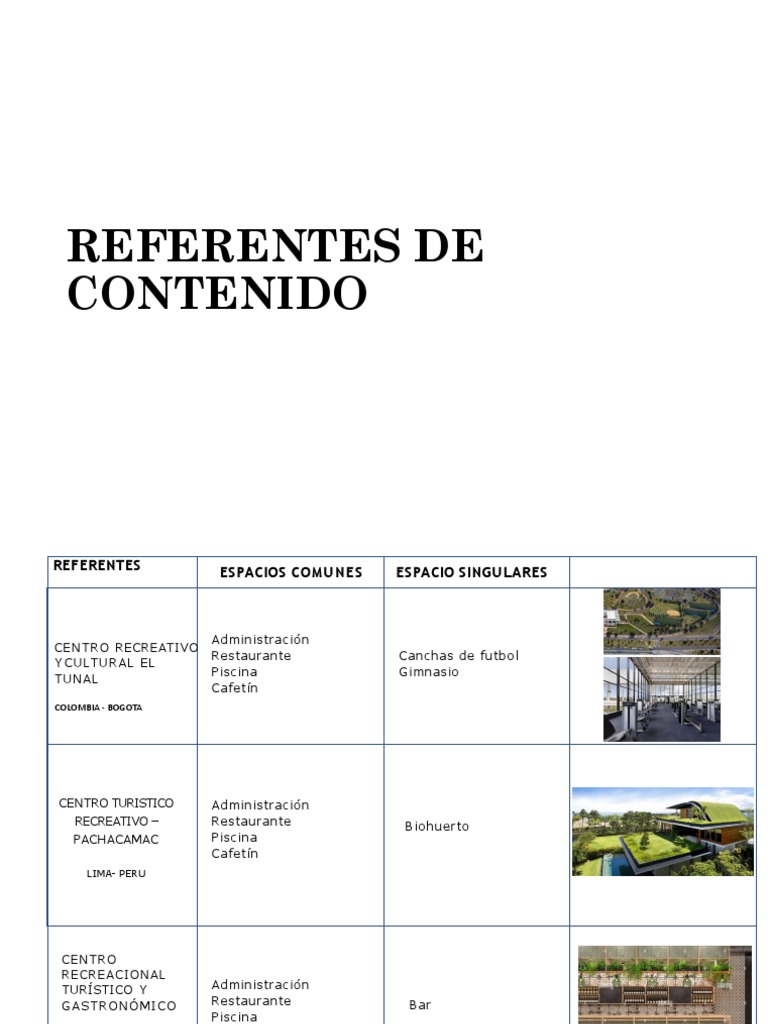

REFERENTES DE

CONTENIDO
REFERENTES
ESPACIOS COMUNES ESPACIO SINGULARES

Administración
CENTRO RECREATIVO
Restaurante Canchas de futbol
Y C U LT U R A L EL
Piscina Gimnasio
T U NAL
Cafetín
COLOMBIA - BOGOTA

CENTRO TURISTICO Administración

RECREATIVO – Restaurante Biohuerto
PACHACAMAC Piscina
Cafetín
LIMA- PERU

CENTRO
RECREACIONAL
TURÍSTICO Y Administración
GASTRONÓMICO Restaurante Bar
Piscina
PIURA - PERU Cafetín
 CE NT R O DE
Administración
INTEGRACION Restaurante
C U LT U R A L Y Auditorio
Piscina
TURISTICO. Cafetín
REFERENTES DE
CONCEPTO
 ESTRATEGIAS GRAFICO
Iluminación natural por medio de la
cubierta a las principales zonas sociales
del proyecto.
Nodo central del proyecto el parque de
juegos, que distribuye cada uno de los
pilares.
CENTRO DE AUTISMO Espacio público como bienvenida al
proyecto y con acceso directo al nodo
LIMA - PERU central.

Iluminación natural controlada a los

espacios internos del proyecto.
Manejo del espacio público alrededor
del equipamiento.
Visual interna manipulada desde el
exterior del edificio.

Los espacios interiores del centro deportivo

como es el gimnasio tienen mamparas de
vidrio con visuales hacia el patio interior lo
cual genera iluminación natural.

CENTRO RECREACIONAL
PRODUCTIVO ARTESANAL
El gran alero, elevado respecto de los
BAMAKO, REPUBLICA DE MALI - muros, bloquea la fuerza del sol y permite
AFRICA una fuerte ventilación de las paredes. Un
recurso que proporciona un flujo natural
del aire.
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO
ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA
PARCIAL m2 ACTOS COTIDIANOS
INGRESO Garita de Caseta 1 público en 9m2/p 2 18
control general

Hall Recepción 1 Público en 9m2/p 2 18

Sala de espera 1 general 4m2/p 10 40
Dirección 1 10m2/p 1 10
ZONA
Secretariado 1 10m2/p 1 10
ADMINISTRATIVA
ATENSION AL CLIENTE
Administración 1 10m2/p 1 10
Sala de reuniones 1 1m/p 10 24
Oficinas
Archivos generales 1 10m2/p 2 24
personal
autorizado
SS.HH hombres 1 3m2/p 1L 1U 1I 3
SS.HH mujeres 1 3m2/p 1L 1I 3

AREA SUB TOTAL 160 m

JUSTIFICACION DEL PROGRAMA

RNE A.080 OFICINAS ART. 6 RNE A 090 SERV. CMUNAL ART. 11 CONVERSAR
9.5 M2 por persona Oficinas administrativas
1 persona por asiento Ambientes de reunion
Salas de exposición
bibliotecas SS.HH
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO
ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA
PARCIAL m2.
ACTOS COTIDIANOS
Recepción 1 Público en 9m2/p 1 9
Sala de estar 1 general 4m2/p 8 32
Almacén 1 Personal 30m/p 2 60
Lavandería 1 autorizado 3 50
SS.HH hombre 1 1L 1U 1I 3
SS.HH mujeres 1 1L 1I 3
ZONA DE HOSPEDAJE
Habitaciones simples 10 15m2/p 1 150
DORMIR
+ SS.HH
Habitaciones dobles + 8 Público en 15m2/p 2 240
SS.HH general
Habitaciones 6 15m2/p 2 90
matrimoniales +
SS.HH
AREA SUB TOTAL 637
RECEPCIONAR

JUSTIFICACION DEL PROGRAMA

RNE A.030 HOSPEDAJE ART. 17 SEGÚN CANTIDAD DE MOBILIARIO

Hoteles 2 y 3 estrellas 15 M2 por persona RNE A. 130 ART. 20

1 persona por cama Siempre que se disponga de los anchos

correspondientes
Excepción
En habitaciones matrimoniales 2 personas por Todos los ambientes de uso personal tienen
cama que considerar servicios higiénicos para
hombres, mujeres y discapacitados
SS.HH LAVANDERIA
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO
ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA
PARCIAL m2. ACTOS COTIDIANOS
Cocina 1 Personal 9.3m2/p 6 60
Almacén de víveres 1 autorizado 30m2/p 1 30
comedor 2 1.5m/p 80 240
ZONA Restaurante SS.HH hombres 1 Público en 4L 4U 4I 30
COMERCIAL general
SS.HH mujeres 1 4L 4I 30
SS.HH 1 2L 2I 20 COMER
discapacitados
AREA SUB TOTAL 410

JUSTIFICACION DEL PROGRAMA

COCINAR
RNE A.070 COMERCIO ART. 7 Y A 130 Todos los ambientes de uso personal tienen
ART. 2, 3 Y 4 que considerar servicios higiénicos para
Los cálculos de aforo parciales deben hacerse hombres, mujeres y discapacitados
por piso.
Para mobiliario se debe cumplir los anchos
BEBER UN TE
para circulación (1crujia, 2 crujías)

NOTA:
Para ambientes de uso masivo, para anchos
de puertas, verificar aplicando: ancho de
ambiente por 0.005 BSS.HH
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO
ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA
PARCIAL m2. ACTOS COTIDIANOS
Barra de atención 1 Personal 5m2/p 4 20
Depósito de licores 1 autorizado 30m2/p 2 30
escenario 1 15 50
ZONA RECREACION Sala de baile 1 1m/p 200 200
RECREATIVA SS.HH hombres 1 4L 4U 4I 30
Público en
SS.HH mujeres 1 4L 4I 30
general
SS.HH discapacitados 1 2L 2I 20
AREA SUB TOTAL 380 VENDER LICOR

JUSTIFICACION DEL PROGRAMA

BAILAR BEBER LICOR

LOCALES CON ESPECTACULOS Y RECREACION
NOTA:
RNC: RNC III- XIII- 10 salidas > de 100 personas- 02 puertas
-Los cálculos de aforo parciales deben hacerse por piso o nivel
RNE: NORMA: RNE A. 100 ART. 16
-En caso de mobiliario de debe cumplir los anchos para circulación (1
RNE A. 130 ART 28 crujia, 2 crujias)
MENOS DE 100 PERSONAS 1 PUERTA -Redondear las cantidades al entero mayor
DE 100 A 500 PERSONAS 2 PUERTAS -Considerar el máximo aforo para el aforo permitido
DE 500 1000 PERSONAS 3 PUERTAS EN CASO DE ZONA VIP: solo considerar cantidad de asientos, pues la
MAYOT DE 1000 PERSONAS 4 PUERTAS pista de baile solo es utilizada por los mismos usuarios. No incluir en
análisis de pista de baile de sala de discoteca
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO

ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA ACTOS COTIDIANOS
PARCIAL m2.
piscina 2 4.5m2/p 30 270

Vestidores + duchas + 4 5m2/p 4 80

ZONA Piscina
SS.HH mujeres
RECREATIVA Vestidores + duchas + 4 5m2/p 4 80
SS.HH hombres
NADAR
AREA SUB TOTAL 430
Público en
general

DUCHARSE
JUSTIFICACION DEL PROGRAMA

RNE A. 100 RECREACION Y DEPORTES CAP. II, ART. 7 NOTA:

Para ambientes de uso masivo, para anchos
-Los cálculos de aforo parciales deben hacerse por piso o nivel de puertas, verificar aplicando: ancho de
ambiente por 0.005
-En caso de mobiliario de debe cumplir los anchos para
circulación (1 crujia, 2 crujias)
-Redondear las cantidades al entero mayor
-Considerar el máximo aforo para el aforo permitido
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO
ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA
PARCIAL m2. ACTOS COTIDIANOS
Area deportiva 1 1050
Camerinos hombres 1 Público en 4m2/p 8 32
general
Camerinos mujeres 1 4m2/p 8 32
Cancha
ZONA Duchas + SS.HH 1 6D 6L 6U 6I 90
RECREATIVA hombres
Duchas + SS.HH mujeres 1 6D 6L 6I 90
JUGAR FUTBOL
AREA SUB TOTAL 1294

JUSTIFICACION DEL PROGRAMA

RNE A. 100 RECREACION Y DEPORTES CAP. II, ART. 7 NOTA: DUCHARSE

Para ambientes de uso masivo, para anchos
-Los cálculos de aforo parciales deben hacerse por piso o nivel de puertas, verificar aplicando: ancho de
ambiente por 0.005
-En caso de mobiliario de debe cumplir los anchos para
circulación (1 crujia, 2 crujias)
-Redondear las cantidades al entero mayor
-Considerar el máximo aforo para el aforo permitido
 PROGRAMA ARQUITECTONICO – RECREO TURISTICO
ZONAS SUB ZONAS AMBIENTES N° USUARIO INDICE CAPASIDAD AREA
PARCIAL m2.
ACTOS COTIDIANOS
Tópico 1 Público en 2 30

estacionamiento 1 general 16m2/p 40 vehículos 640

Area de descarga 1 450
Cuarto de maquinas 1 80
Personal
SERVICIOS
Sub estación eléctrica 1 autorizado 40
GENERALES
Cuarto de limpieza 1 10m/p 2 20
SS.HH hombres 1 Público en 4L 4U 4I 30 ATENSION DE PASIENTE
SS.HH mujeres 1 general 4L 4I 30
SS.HH discapacitados 1 2L 2I 20
AREA SUB TOTAL 1 340

AREA TOTAL DEL AREA TOTAL ESTACIONARSE

TERRENO 10 000 m2 CONSTRUIDA 4 651 m2

JUSTIFICACION DEL PROGRAMA NOTA:

Para ambientes de uso masivo, para anchos
RNE A. 070 COMERCIO, ART. 8 de puertas, verificar aplicando: ancho de
RNE A. 050 SALUD ART. 6 ambiente por 0.005

-Los cálculos de aforo parciales deben hacerse por piso o nivel

-En caso de mobiliario de debe cumplir los anchos para
circulación (1 crujia, 2 crujias)
-Redondear las cantidades al entero mayor MANIPIULACION DE
MAQUINAS
-Considerar el máximo aforo para el aforo permitido CARGA Y DESCARGA DE COSAS
