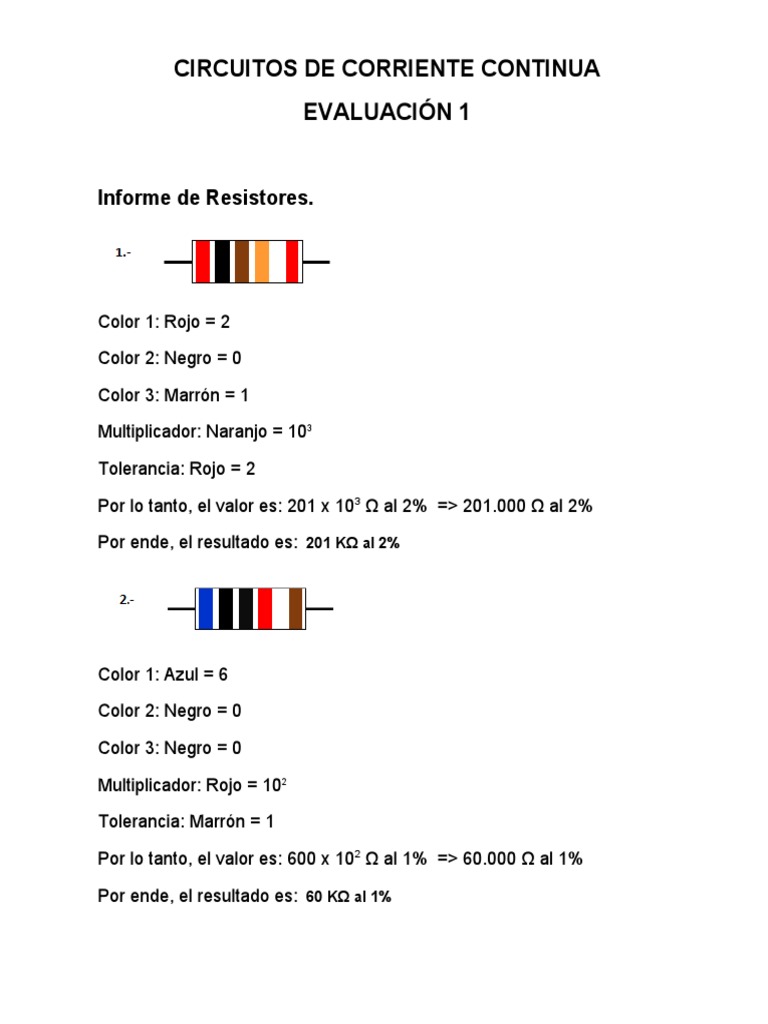

CIRCUITOS DE CORRIENTE CONTINUA

EVALUACIÓN 1

Informe de Resistores.

Color 1: Rojo = 2

Color 2: Negro = 0

Color 3: Marrón = 1

Multiplicador: Naranjo = 103

Tolerancia: Rojo = 2

Por lo tanto, el valor es: 201 x 103 Ω al 2% => 201.000 Ω al 2%

Por ende, el resultado es: 201 KΩ al 2%

Color 1: Azul = 6

Color 2: Negro = 0

Color 3: Negro = 0

Multiplicador: Rojo = 102

Tolerancia: Marrón = 1

Por lo tanto, el valor es: 600 x 102 Ω al 1% => 60.000 Ω al 1%

Por ende, el resultado es: 60 KΩ al 1%

Color 1: Morado = 7

Color 2: Amarillo = 4

Color 3: Verde = 5

Multiplicador: Marrón = 10

Tolerancia: Rojo = 2

Por lo tanto, el valor es: 745 x 10 Ω al 2% => 7.450 Ω al 2%

Por ende, el resultado es: 7,45 KΩ al 2%

Color 1: Amarillo = 4

Color 2: Negro = 0

Multiplicador: Naranjo = 103

Tolerancia: Plata = 2

Por lo tanto, el valor es: 40 x 103 Ω al 10% => 40.000 Ω al 2%

Por ende, el resultado es: 40 KΩ al 2%

Desarrollo Resistencia Equivalente.

RE= R14+R15

RE= 480Ω+720Ω=1200Ω / 1,2KΩ

*Recordemos que R13 está con el sufijo K, por lo tanto su valor sin sufijo
seria de 2200Ω.

RE=(R13x1200Ω)÷(R13+1200Ω)

RE=(2200Ω x1200Ω)÷(2200Ω +1200Ω)= 776,4Ω

RE=R12+776,4Ω

RE= 1000Ω+776,4Ω= 1776,4Ω

*Luego se resuelve la resistencia equivalente entre R9 – R10

RE=(R9XR10)÷(R9+R10)

RE=(500Ωx600Ω)÷(500Ω+600Ω)= 272,7Ω

*Se resuelve la resistencia equivalente entre RE – R11

RE= 272,7Ω+R11

RE=272,7Ω+310Ω= 582,7Ω
RE=(582,7Ωx1776,4Ω)÷( 582,7Ω+1776,4Ω Ω)= 438,7Ω

RE= R8+438,7Ω

RE= 190Ω+438,7Ω = 628,7Ω

*Se resuelve la resistencia equivalente entre R6 – R7

RE= R6+R7

RE= 420Ω+100Ω= 520Ω

RE=(520Ωx628,7Ω)÷(520Ω+628,7Ω)= 284,6Ω
*Se resuelve la resistencia equivalente entre R4 – R5

RE=(R4xR5)÷(R4+R5)

RE=(200Ωx180Ω)÷(200Ω+180Ω)= 94,7Ω

RE= 94,7Ω+284,6Ω= 379,3Ω

*Se resuelve la resistencia equivalente entre R2 – R3

RE= R2+R3

RE= 100Ω+94Ω= 194Ω

RE=(194Ωx379,3Ω)÷(194Ω+379,3Ω)= 128,3Ω
RE= R1+128,3Ω

RE= 120Ω+128,3Ω= 248,3Ω

VALOR DE RESISTENCIA EQUIVALENTE TOTAL ES 248,3Ω

PARAMETROS SOLICITADOS EN AUTOMATION STUDIO

1. Resistencia equivalente entre R4 y R5 94,7Ω

2. Resistencia equivalente entre R9 y R10 272,7Ω

3. Resistencia equivalente total del circuito. 248.3Ω

4. Voltaje en R15. 1,7V

5. Voltaje en R12. 3,65V

6. Voltaje en R1. 11,59V

7. Corriente por R1. 97mA

8. Corriente por R8. 15mA

 9. Corriente por R13. 1mA

10. Potencia entregada por la fuente.

*Para conocer la potencia entregada por la fuente realizamos el cálculo:

P= V x I para realizar el cálculo traspasamos el valor de mA → A

P= 24V x 0.097A P= 2,3W

Si para medir tuviésemos el instrumento que se muestra a
continuación:

*Para medir las siguientes variables eléctricas la posición de los

cables seria la siguiente:

Cable negro: terminal COM (Derecho)

Cable rojo: terminal VΩmA*C*F (Central)

1. Resistencia equivalente entre R4 y R5: Variable Ω Escala 200Ω

2. Resistencia equivalente entre R9 y R10: Variable Ω Escala 2000Ω
3. Resistencia equivalente total del circuito: Variable Ω Escala 2000Ω
4. Voltaje en R15: Variable V continuo Escala 2000mV (que sería
igual a 2V)
5. Voltaje en R12: Variable V continuo Escala 20V
6. Voltaje en R1: Variable V continuo Escala 20V
 *Para medir las siguientes variables utilizaremos la siguiente
configuración:

Cable negro: terminal COM (Derecho)

Cable rojo: terminal 10Amax (Izquierdo) “10Amax es el límite
máximo de corriente que podemos medir con este instrumento 10A”

7. Corriente por R1: Variable A continua escala 200mA

8. Corriente por R8: Variable A continua escala 20mA
9. Corriente por R13: Variable A continua escala 2000µA (que sería
igual a 2mA)
