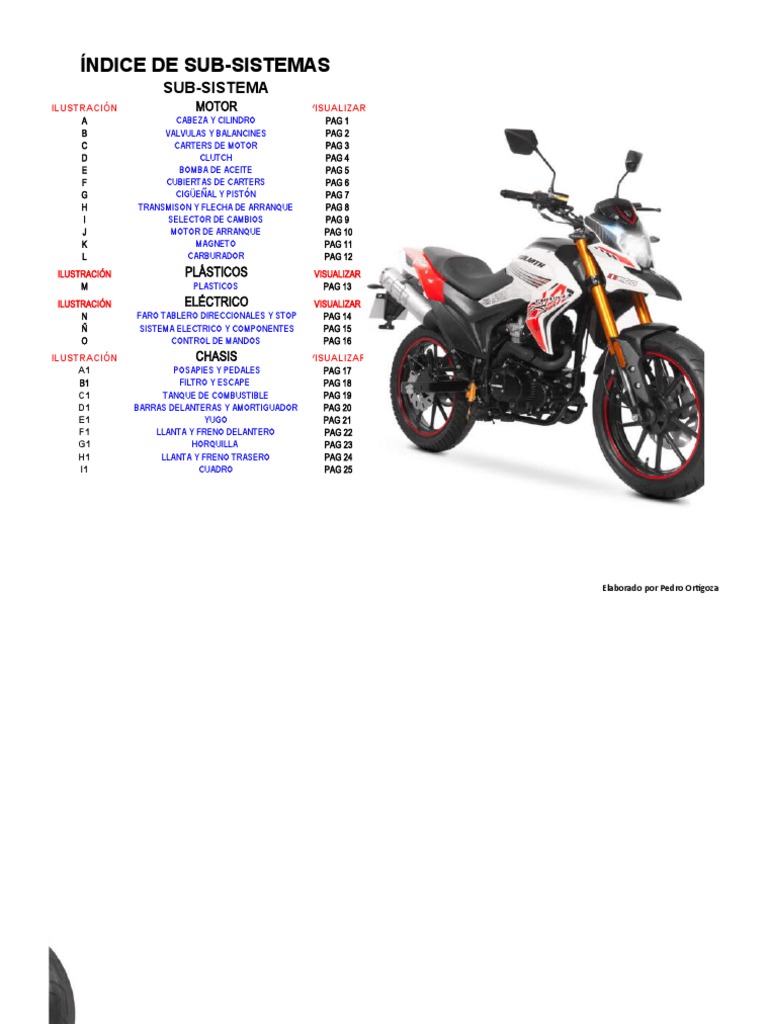

ÍNDICE DE SUB-SISTEMAS

SUB-SISTEMA
ILUSTRACIÓN MOTOR VISUALIZAR
A CABEZA Y CILINDRO PAG 1
B VALVULAS Y BALANCINES PAG 2
C CARTERS DE MOTOR PAG 3
D CLUTCH PAG 4
E BOMBA DE ACEITE PAG 5
F CUBIERTAS DE CARTERS PAG 6
G CIGÜEÑAL Y PISTÓN PAG 7
H TRANSMISON Y FLECHA DE ARRANQUE PAG 8
I SELECTOR DE CAMBIOS PAG 9
J MOTOR DE ARRANQUE PAG 10
K MAGNETO PAG 11
L CARBURADOR PAG 12
ILUSTRACIÓN PLÁSTICOS VISUALIZAR
M PLASTICOS PAG 13
ILUSTRACIÓN ELÉCTRICO VISUALIZAR
N FARO TABLERO DIRECCIONALES Y STOP PAG 14
Ñ SISTEMA ELECTRICO Y COMPONENTES PAG 15
O CONTROL DE MANDOS PAG 16
ILUSTRACIÓN CHASIS VISUALIZAR
A1 POSAPIES Y PEDALES PAG 17
B1 FILTRO Y ESCAPE PAG 18
C1 TANQUE DE COMBUSTIBLE PAG 19
D1 BARRAS DELANTERAS Y AMORTIGUADOR PAG 20
E1 YUGO PAG 21
F1 LLANTA Y FRENO DELANTERO PAG 22
G1 HORQUILLA PAG 23
H1 LLANTA Y FRENO TRASERO PAG 24
I1 CUADRO PAG 25

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
 FIGURA
DESCRIPCIÓN DE PARTES GOLIATH No. DE PARTE SISTEMA
2019 ( LISTADO GRAL.)
1 1 Tapa de la Cabeza 0111-681803 MOTOR
1 2 Tapa de Regulación de la Válvula 0629-070700 MOTOR
1 3 Oring ( 37 x 40 x 3 mm ) 0792-040700 MOTOR
1 4 Tapa Izquierda de la Cabeza 0628-841003 MOTOR
1 5 Junta de Tapa Izquierda de Cabeza 0631-070700 MOTOR
1 6 Oring ( 71 x 2 x 75 mm ) 0877-070700 MOTOR
1 7 Cabeza del Cilindro 0096-681803 MOTOR
1 8 Bujia 0102-060700 MOTOR
1 9 Pipeta de Carburador 0110-CJ1903 MOTOR
1 10 Perno Guia ( 7 x 8 x 14 mm ) 0878-070700 MOTOR
1 11 Junta de Cabeza - Cilindro 0115-681100 MOTOR
1 12 Tornillo ( 6 x 125 mm ) 0796-CA1700 MOTOR
1 13 Cilindro 0114-681803 MOTOR
1 14 Perno Guia ( 10 x 20 mm ) 0795-040700 MOTOR
1 15 Junta de Cilindro 0113-681100 MOTOR
1 16 Birlo de Cabeza de Escape ( 8 X 40 mm ) 1149-681100 MOTOR
2 1 Valvula de Escape ( 2.6 x 9.1 cm ) 0104-681500 MOTOR
2 2 Valvula de Admision ( 3.1 x 9.2 cm ) 0103-681500 MOTOR
2 3 Sello de Valvulas 0293-841000 MOTOR
2 4 Rondana de Resorte Interno de Valvula 0976-070800 MOTOR
2 5 Rondana de Resorte Externo de Valvula 0977-841000 MOTOR
2 6 Resorte Interno de Valvulas ( 1.7 cm x 3.9 cm ) 0106-040700 MOTOR
2 7 Resorte Externo de Valvulas ( 2.6 x 4.5 cm ) 0107-040700 MOTOR
2 8 Asiento Superior de Resorte de Valvula 0574-040700 MOTOR
2 9 Seguro de la Valvula 0575-681100 MOTOR
2 10 Perno de Punterias 0443-090700 MOTOR
2 11 Eje de Balancin de la Valvula 0098-040700 MOTOR
2 12 Perno de Balancín de la Valvula de Escape 0101-CJ1900 MOTOR
2 13 Piñon de Distribucion ( 34 Dientes ) 0632-070700 MOTOR
2 14 Àrbol de Levas 0105-681100 MOTOR
2 15 Tope de Perno de Balancin 0798-040700 MOTOR
2 16 Guia de Valvula de Admision ( 48.5 mm de Largo ) 1014-CA1700 MOTOR
2 17 Guia de Valvula de Escape ( 44.5 mm de Largo ) 1015-CA1700 MOTOR
3 1 Birlo Prisionero ( 228 x cuerda 8 mm) 0175-681800 MOTOR

Elaborado por Pedro Ortigoza

3 2 Birlo Prisionero (Carter Derecho a Tapa de Cabeza) 0175-681800A MOTOR
3 3 Carter Derecho del Motor 0169-CJ1903 MOTOR
3 4 Empaque del Carter Derecho VS Carter Izquierdo del Motor 0170-CA1700 MOTOR
3 5 Birlo Prisionero ( 240 x cuerda 8 mm ) 0174-CA1700 MOTOR
3 6 F 0168-CJ1903 MOTOR
3 7 Perno Guia ( 10 x 14 mm ) 0578-060700 MOTOR
3 8 Guia de Chicote de Clutch 0422-901100 MOTOR
3 9 TO 0588-390700 MOTOR
3 10 A 0429-090700 MOTOR
3 11 Balero 6006 Abierto 0428-090700 MOTOR
3 12 Balero Ahuja NK152312 0805-040700 MOTOR
3 13 Balero 6204 Abierto 0164-040700 MOTOR
3 14 Balero 6202 Cerrado 0964-040700 MOTOR
3 15 Balero 6203 abierto 0166-110500 MOTOR
3 16 Sello ( 20 x 34 x 7 mm ) 0425-090700 MOTOR
3 17 Reten ( 14x 28 x 7 mm ) 0803-040700 MOTOR
3 18 Filtro de Aceite 0121-060700 MOTOR
3 19 Resorte de Filtro de Aceite 0122-060700 MOTOR
3 20 Oring ( 37 x 43 x 3 mm ) 0792-040700 MOTOR
3 21 Tapon de Drenaje 0123-560900 MOTOR
3 22 Placa Protectora de Arnes 0802-040700 MOTOR
3 23 Tornillo de Drenado 0819-060700 MOTOR
3 24 Buje de Bendix 0432-090700 MOTOR
4 1 Perno del Clutch ( 49 mm ) 0457-040700 MOTOR
4 2 Eje de Clutch ( 40 mm ) 0458-040700 MOTOR
4 3 Balero 16003 Abierto 0801-040700 MOTOR
4 4 Placa Presión Embrague 0466-681100 MOTOR
4 5 Resorte de Clutch 0461-681100 MOTOR
4 6 Base de Embrague 0463-390700 MOTOR
4 7 Pastas de Clutch 6 pzas 0464-390700 MOTOR
4 8 Discos de Clutch 5 pzas 0465-390700 MOTOR
4 9 Plato Separador de Clutch 0460-681100 MOTOR
4 10 Rondana de Eje de Clutch 0467-390700 MOTOR
4 11 Corona de Embrague ( 70 D. ) 0468-390700 MOTOR
4 12 Seguro de Rondana 0462-390700 MOTOR
4 13 Clutch Completo 0941-681100 MOTOR
5 1 Impulsor de Bomba de Aceite 0350-060700 MOTOR
5 2 Deposito de Bomba Impulsor 0456-060700 MOTOR
5 3 Empaque de Bomba de Impulsor 0455-060700 MOTOR

Elaborado por Pedro Ortigoza

5 4 Tapa de Bomba de Impulsor 0454-060700 MOTOR
5 5 Tuerca 0157-060700 MOTOR
5 6 Rondana de Impulsor de Aceite 0980-060700 MOTOR
5 7 Piñón Impulsor de Bomba de Aceite 0587-390700 MOTOR
5 8 Separador de la Bomba de Aceite 0139-390700 MOTOR
5 9 Bomba de Aceite 0138-390700 MOTOR
5 10 Perno de Bomba de Aceite 0948-560900 MOTOR
5 11 Engrane de Bomba de Aceite ( 23 Dientes ) 0136-110500 MOTOR
5 12 Cadena de Impuso de Bomba de Aceite ( 19 Eslabones ) 0137-390700 MOTOR
5 13 Cadena de Distribucion de Leva ( 52 Eslabones ) 0173-CA1700 MOTOR
5 14 Tensor de Cadena 0116-841003 MOTOR
5 15 Junta de Tensor 0117-CA1700 MOTOR
5 16 Guia de Cadena de Leva Superior ( 183 mm ) 0171-CA1700 MOTOR
5 17 Guia de Cadena de Leva Inferior ( 220 mm ) 0172-CA1700 MOTOR
5 18 Tornillo de Guia de Cadena 0907-681100 MOTOR
6 1 Cubierta del Magneto 0351-CJ1903 MOTOR
6 2 Junta de la Cubierta del Magneto 0349-060700 MOTOR
6 3 Perno Guia ( 10 X 14 mm ) 0578-060700 MOTOR
6 4 Cubierta del Engranaje de Reducción 0439-450803 MOTOR
6 5 Oring 0441-450800 MOTOR
6 6 Cubierta Decorativa Izquierda 0437-841003 MOTOR
6 7 Oring 0579-390700 MOTOR
6 8 Tapón Inspección de Tiempo 0436-681103 MOTOR
6 9 Oring 0435-390700 MOTOR
6 10 Cubierta Izquierda de Sprocket 0346-CJ1903 MOTOR
6 11 Junta de Cubierta del Crank 0348-390700 MOTOR
6 12 Perno Guia ( 8 x 14 mm ) 0878-070700 MOTOR
6 13 Cubierta del Crank 0355-560903 MOTOR
6 14 Reten (12 x 22 x 5 mm ) 0814-040700 MOTOR
6 15 Reten ( 16 x 28 x 7 mm ) 0413-060700 MOTOR
6 16 Ojo de Nivel de Aceite 0420-060700 MOTOR
6 17 Resorte 0416-390700 MOTOR
6 18 Leva de Clutch 0414-841000 MOTOR
6 19 Perno 3mm X 16 mm 0813-CA1700 MOTOR
6 20 Medidor de Aceite 126mm 0120-450800 MOTOR
6 21 Oring ( 18 x 24 x 3 mm ) 1546-711200 MOTOR
6 22 Buje de Bendix 0432-090700 MOTOR
7 1 Cigüeñal 0151-681800 MOTOR
7 2 Engrane de Tiempo 0353-681100 MOTOR

Elaborado por Pedro Ortigoza

7 3 Cuña de Cigüeñal 0262-841000 MOTOR
7 4 Balero ( TM-SCO6B42 ) 0808-681100 MOTOR
7 5 Engrane de Cigüeñal 0354-390700 MOTOR
7 6 Seguro de Pistón 0260-841000 MOTOR
7 7 Pistón 0261-681800 MOTOR
7 8 Perno de Pistón 16 x 50 mm 0259-480800 MOTOR
7 9 Juego de Anillos 0150-681800 MOTOR
7 10 Juego de Piston Completo 1608-681800 MOTOR
7 11 Eje del Balance 145 mm largo 0358-390700 MOTOR
7 12 Cuña de Eje del Balance 1435-390700 MOTOR
7 13 Engrane de Conducción 43 D 0356-390700 MOTOR
7 14 Engrane de Tracción 43 D 0357-390700 MOTOR
7 15 Tuerca de Cierre ( izquierda ) 0659-390700 MOTOR
8 1 2da Rondana de eje Primario 0988-060700 MOTOR
8 2 Engrane 2do Primario 15 D 0469-390700 MOTOR
8 3 Engrane 5to Primario 22 D 0470-390700 MOTOR
8 4 Rondana Ranurada 0471-070700 MOTOR
8 5 Seguro 0472-070700 MOTOR
8 6 Engrane 4to Primario 20 d 0473-390700 MOTOR
8 7 Engrane 3ro Primario 18 d 0474-390700 MOTOR
8 8 Flecha Primaria 0475-390700 MOTOR
8 9 1ra Rondana de Eje Primario 0987-060700 MOTOR
8 10-A buje interno de engrane de arranque 3030-CE1800 MOTOR
8 10 Engrane de Arranque Completo 0476-CE1800 MOTOR
8 10-A buje interno de engrane de arranque 3030-CE1800 MOTOR
8 11 Buje de Engrane de Arranque Completo 1221-560900 MOTOR
8 12 1ra Rondana de Eje Secundario 0983-390700 MOTOR
8 13 Engrane de Arranque 29 d 0477-390700 MOTOR
8 14 Buje de Flecha Secundario 0478-060700 MOTOR
8 15 2da Rondana de Eje Secundario 0984-390700 MOTOR
8 16 Engrane 1ra Secundario 32 d 0479-390700 MOTOR
8 17 2do Buje de Flecha Secundaria 0985-390700 MOTOR
8 18 Engrane 3ra Secundario 25 d 0480-390700 MOTOR
8 19 Engrane 4ta Secundario 23 d 0481-390700 MOTOR
8 20 Flecha Secundaria 0482-390700 MOTOR
8 21 Engrane 5ta Secundario 21 d 0483-390700 MOTOR
8 22 Engrane 2da Secundario 28 d 0484-390700 MOTOR
8 23 3ra Rondana de Eje Secundaria 0986-450800 MOTOR
8 24 Sprocket Delantero 16 Dientes 0485-841000 MOTOR

Elaborado por Pedro Ortigoza

 8 25 Placa de Sprocket Delantero 0486-060700 MOTOR
8 26 4ta Rondana de Flecha de Arranque 0992-060700 MOTOR
8 27 Seguro 0462-060700 MOTOR
8 28 Guía Selector 0487-060700 MOTOR
8 29 Resorte de Arranque 0488-060700 MOTOR
8 30 Selector 0489-060700 MOTOR
8 31 2da Rondana de Flecha de Arranque 0990-060700 MOTOR
8 32 Piñón de Arranque 0490-060700 MOTOR
8 33 Flecha de Arranque 17.7 CM 0491-CA1700 MOTOR
8 34 Base de Resorte 0492-060700 MOTOR
8 35 Resorte de Arranque inf. 0493-060700 MOTOR
8 36 Buje de Flecha de Arranque 0494-060700 MOTOR
8 37 1ra Rondana de Flecha de Arranque 0989-450800 MOTOR
8 38 Flecha Primaria Completa 0935-CE1800 MOTOR
8 39 Flecha Secundaria Completa 0930-CA1700 MOTOR
8 40 Flecha de Arranque Completa 0940-CA1700 MOTOR
9 1 Eje de palanca de Cambios Completa 0928-060700 MOTOR
9 2 Seguro 0495-060700 MOTOR
9 3 Resorte 0496-060700 MOTOR
9 4 Placa de Cambio de Velocidad 0497-060700 MOTOR
9 5 Eje de Palanca de Cambios 0498-060700 MOTOR
9 6 Resorte 0499-060700 MOTOR
9 7 Rondana 14 x 20 mm 0817-060700 MOTOR
9 8 Seguro 0500-060700 MOTOR
9 9 Eje de Selector 12 X 110 mm 0505-060700 MOTOR
9 10 Selector Izquierdo 0506-060700 MOTOR
9 11 Selector Medio 0503-060700 MOTOR
9 12 Selector Derecho 0504-060700 MOTOR
9 13 Estrella de Barril 0507-060700 MOTOR
9 14 Perno de Barril 0508-060700 MOTOR
9 15 Barril Selector de Cambios 0509-450800 MOTOR
9 16 Tope de Barril 0502-060700 MOTOR
9 17 Resorte 0501-060700 MOTOR
9 18 Fijador del Indicador de Cambios 0693-390700 MOTOR
9 19 Sensor de cambios de velocidades 0431-390700 MOTOR
10 1 Motor de Arranque 0085-CJ1903 MOTOR
10 2 Engrane del Embrague de Arranque ( 57 D ) 0154-681100 MOTOR
10 3 Engrane Dual 0510-971400 MOTOR
10 4 Engrane de Reducción ( 16 x 60 d. ) 0152-971400 MOTOR

Elaborado por Pedro Ortigoza

10 5 Eje de Engrane de Reduccion ( 10 x 45 mm ) 0153-070700 MOTOR
10 6 Separador del Engrane de Embrague de Arranque 1693-CJ1900 MOTOR
10 7 Placa de Sprocket de Arranque 0674-CJ1900 MOTOR
10 8 Buje de marcha 3024-681800 MOTOR
11 1 Magneto 0070-060700 MOTOR
11 2 Estator 0069-831200 MOTOR
11 3 Embrague de Arranque 0155-390700 MOTOR
12 1 Carburador 0071-611400 MOTOR
12 2 Juego de Espreas de Carburador 0073-611400 MOTOR
12 3 Embolo 0511-611400 MOTOR
13 1 Cubierta de Tanque Izquierda (azul) 1111-CJ1901 PLASTICOS
13 1 Cubierta de Tanque Izquierda 1111-CJ1912 PLASTICOS
13 2 Cubierta de Tanque Derecha 1112-CJ1901 PLASTICOS
13 2 Cubierta de Tanque Derecha 1112-CJ19012 PLASTICOS
13 3 Cubierta de Tanque Interna Izquierda 1582-CJ1903 PLASTICOS
13 4 Cubierta de Tanque Interna Derecha 1583-CJ1903 PLASTICOS
13 5 Asiento 0001-CJ1903 PLASTICOS
13 6 Salpicadera Delantera 0011-CJ1903 PLASTICOS
13 7 Tapa Lateral Izquierda 0535-CJ1903 PLASTICOS
13 8 Tapa Lateral Derecha 0536-CJ1903 PLASTICOS
13 9 Cubierta Lateral Izquierda 0012-CJ1907 PLASTICOS
13 10 Cubierta Lateral Derecha 0013-CJ1907 PLASTICOS
13 11 Salpicadera Trasera 0029-CJ1903 PLASTICOS
13 12 Reflejante Rectangular 0033-CJ1904 PLASTICOS
13 13 Cubierta Derecha de Faro 1654-CJ1901 PLASTICOS
13 14 Cubierta Izquierda de Faro 1655-CJ1901 PLASTICOS
13 15 Bicel de tablero 0932-CJ1903 PLASTICOS
13 16 Complemento de salpicadera inferior 0540-CJ1903 PLASTICOS
13 17 Cubre Pierna Izq. 0744-CJ1903 PLASTICOS
13 18 Cubre Pierna Der. 0745-CJ1903 PLASTICOS
13 19 Cubierta Frontal 0009-CJ1903 PLASTICOS
13 20 Cubierta de Tanque 0378-CJ1903 PLASTICOS
13 21 Tapa Union de Tapas Laterales 0016-CJ1907 PLASTICOS
14 1 Unidad de Faro 0060-CJ1900 ELÉCTRICO
14 2 Arnes de Faro 0513-CJ1900 ELÉCTRICO
14 3 Foco de Faro 0061-611000 ELÉCTRICO
14 4 Foco de Cuarto 0055-CJ1901 ELÉCTRICO
14 5 Tablero Completo 0048-CJ1900 ELÉCTRICO
14 6 Soporte de Faro 0848-CJ1903 ELÉCTRICO

Elaborado por Pedro Ortigoza

14 7 Unidad de Stop 0063-CJ1900 ELÉCTRICO
14 8 Direccional Delantera Izquierda 0056-CJ1900 ELÉCTRICO
14 9 Direccional Delantera Derecha 0057-CJ1900 ELÉCTRICO
14 10 Direccional Trasera Izquierda 0066-CJ1900 ELÉCTRICO
14 11 Direccional Trasera Derecha 0067-CJ1900 ELÉCTRICO
15 1 CDI 0087-450800 ELÉCTRICO
15 2 Regulador 0088-611100 ELÉCTRICO
15 3 Relay de Intermitentes (Flasher) 0089-450800 ELÉCTRICO
15 4 Relay de Arranque 0090-450800 ELÉCTRICO
15 5 Bobina de Ignicion 0091-CJ1903 ELÉCTRICO
15 6 Capuchon de Bujia 0408-070700 ELÉCTRICO
15 7 Arnes Principal 0086-CJ1900 ELÉCTRICO
15 8 Juego de Switch 0092-CJ1900 ELÉCTRICO
15 9 Claxon 0207-841000 ELÉCTRICO
15 10 Bateria ( 12N7-3A ) 2000-080105 ELÉCTRICO
15 11 Switch 0325-CJ1900 ELÉCTRICO
16 1 Contrapeso de Puño 0095-CJ1903 ELÉCTRICO
16 2 Espejo Izquierdo (logo carabela) 0044-CJ1903 ELÉCTRICO
16 3 Espejo Derecho (logo carabela) 0043-CJ1903 ELÉCTRICO
16 4 Puño Izquierdo 0093-CJ1903 ELÉCTRICO
16 5 Puño Derecho 0094-CJ1903 ELÉCTRICO
16 6 Soporte Con Manija Izquierda 0906-CJ1903 ELÉCTRICO
16 7 Manija Izquierda 0212-CJ1903 ELÉCTRICO
16 8 Soporte de Manija Izquierda 0211-CJ1903 ELÉCTRICO
16 9 Sensor de Clutch 0854-450800 ELÉCTRICO
16 10 Mando Izquierdo 0213-CJ1903 ELÉCTRICO
16 11 Mando Derecho 0217-CJ1903 ELÉCTRICO
16 12 Bomba de Freno Con Manija Derecha 1070-CJ1903 ELÉCTRICO
16 13 Bomba de Freno sin Manija 0081-CJ1903 ELÉCTRICO
16 14 Manija Derecha 0083-CJ1903 ELÉCTRICO
16 15 Manubrio 0231-CJ1906 ELÉCTRICO
16 16 Chicote de Acelerador (95cm) 0209-CJ1900 ELÉCTRICO
16 17 Chicote de Clutch ( 110 cm ) 0340-CJ1900 ELÉCTRICO
17 1 Parador Lateral 0222-CJ1903 ELÉCTRICO
17 2 Resorte de Parador Central 0223-681100 ELÉCTRICO
17 3 Pedal de Freno Trasero 0359-CJ1903 ELÉCTRICO
17 4 Resorte de Pedal de Freno Trasero 0543-CJ1900 ELÉCTRICO
17 5 Palanca de arranque 0128-841000 ELÉCTRICO
17 6 Pedal de Cambios Completo 0328-841000 ELÉCTRICO

Elaborado por Pedro Ortigoza

17 7 Posapie Trasero Izquierdo 0240-CJ1903 ELÉCTRICO
17 8 Posapie Trasero Derecho 0239-CJ1903 ELÉCTRICO
17 9 Soporte de Posapie Trasero Izquierdo 0710-CJ1910A ELÉCTRICO
17 10 Soporte de Posapie Trasero Derecho 0711-CJ1910A ELÉCTRICO
17 11 Posapie Delantero Derecho 0372-CJ1903 ELÉCTRICO
17 12 Posapie Delantero Izquierdo 0371-CJ1903 ELÉCTRICO
18 1 Compartimento de Filtro de Aire 0039-841000 ELÉCTRICO
18 2 Filtro de Aire 0040-841000 ELÉCTRICO
18 3 Junta de Escape 0322-070700 ELÉCTRICO
18 4 Escape 0042-CJ1913 ELÉCTRICO
18 5 Protector de Escape 0407-CJ1913 ELÉCTRICO
18 6 Abrazadera de Escape 0363-841010 ELÉCTRICO
18 7 Junta de Tubo de Escape 0361-C51500 ELÉCTRICO
18 8 Tubo de Escape 0406-CJ1910 ELÉCTRICO
18 9 Abrazadera de Escape 0363-831000 ELÉCTRICO
18 10 Silenciador 0376-CJ1913 ELÉCTRICO
18 11 Protector de Tubo de Escape 0822-CJ1910 ELÉCTRICO
18 12 Adorno de Escape 0591-CJ1910 ELÉCTRICO
18 13 Abrazadera de Escape Sola 1329-CJ1910 ELÉCTRICO
19 1 Tanque de Combustible 0198-CJ1903 ELÉCTRICO
19 2 Tapón de Combustible 0201-CJ1900 ELÉCTRICO
19 3 Goma Delantera de Tanque 0593-450800 ELÉCTRICO
19 4 Goma Trasera de Tanque 0592-060700 ELÉCTRICO
19 5 Llave de Paso de Gasolina 0202-060700 ELÉCTRICO
19 6 Flotador de Gasolina 0199-CJ1900 ELÉCTRICO
20 1 Barra de Suspensión Delantera Derecha 0225-CJ1906 ELÉCTRICO
20 1 Barra de Suspensión Delantera Derecha 0225-CJ1911 ELÉCTRICO
20 2 Barra de Suspensión Delantera Izquierdo 0226-CJ1906 ELÉCTRICO
20 2 Barra de Suspensión Delantera Izquierdo 0226-CJ1911 ELÉCTRICO
20 3 Amortiguador Trasero 0084-CJ1911 ELÉCTRICO
20 3 Amortiguador Trasero 0084-CJ1902 ELÉCTRICO
21 1 Yugo 0224-CJ1903 ELÉCTRICO
21 2 Yugo Superior 0342-CJ1903 ELÉCTRICO
21 3 Abrazadera Superior de Manubrio 0389-CJ1903 ELÉCTRICO
21 4 Cono Superior de Direccion 0367-470800 ELÉCTRICO
21 5 Collarin Superior de Direccion 0233-931200 ELÉCTRICO
21 6 Taza Superior de Direccion 0232-470800 ELÉCTRICO
21 7 Cono Inferior de Direccion 0366-470800 ELÉCTRICO
21 8 Cubre polvo inferior de yugo 0368-611100 ELÉCTRICO

Elaborado por Pedro Ortigoza

21 9 Juego de Tazas de Yugo 0945-611400 ELÉCTRICO
21 10 Tornillo de yugo 0597-CJ1900 ELÉCTRICO
22 1 Rin Delantero 0185-CJ1923 ELÉCTRICO
22 1 Rin Delantero 0185-CJ1916 ELÉCTRICO
22 2 Llanta ( 120-70-17 ) 0186-CJ1903 ELÉCTRICO
22 3 Eje de Llanta Delantera largo 25.5 x 12mm x 14 mm 0190-CJ1900 ELÉCTRICO
22 4 Buje de Eje Delantero 0598-CJ1900 ELÉCTRICO
22 5 Araña de Velocimetro 0189-CJ1903 ELÉCTRICO
22 6 Sistema de Freno Delantero ( con Caliper Negro ) 0312-CJ1900 ELÉCTRICO
22 7 Manguera de Freno Delantero 0080-490800 ELÉCTRICO
22 8 Caliper Derecho ( Negro ) 0075-CJ1903 ELÉCTRICO
22 9 Juego de Balatas 0077-060700 ELÉCTRICO
22 10 Disco de Freno Delantero 0188-611400 ELÉCTRICO
22 12 Balero 6301 Cerrado 0965-040700 ELÉCTRICO
22 13 Reten de Maza Delantera 0758-611400 ELÉCTRICO
23 1 Horquilla Trasera 0296-CJ1903 ELÉCTRICO
23 2 Cubre Polvo 0380-450800 ELÉCTRICO
23 3 Buje de Horquilla (12 X 25 X 52 mm ) 0369-CA1700 ELÉCTRICO
23 4 Tensor de Cadena Trasera 0379-841000 ELÉCTRICO
23 5 Placa de Eje Trasero 0546-090700 ELÉCTRICO
23 6 Goma Protectora de Horquilla 0538-CA1703 ELÉCTRICO
23 7 Eje de Horquilla ( 12 mm x 30.5 cm) 0602-CJ1900 ELÉCTRICO
24 1 Rin Trasero 0191-CJ1923 ELÉCTRICO
24 1 Rin Trasero 0191-CJ1916 ELÉCTRICO
24 2 Llanta 0365-CA1703 ELÉCTRICO
24 3 Balero 6202 Cerrado 0964-040700 ELÉCTRICO
24 4 Eje Trasero (30 cm x 17mm x cuerda 14mm) 0547-CJ1900 ELÉCTRICO
24 5 Soporte de Caliper Trasero 1106-681100 ELÉCTRICO
24 6 Depocito de Liquido de Frenos 0613-CJ1900 ELÉCTRICO
24 7 Caliper Trasero ( negro ) 0345-CJ1903 ELÉCTRICO
24 8 Manguera de Freno Trasero 0614-CJ1903 ELÉCTRICO
24 9 Freno Trasero Completo 0612-CJ1903 ELÉCTRICO
24 10 Disco de Freno Trasero 0341-CJ1903 ELÉCTRICO
24 11 Juego de Balatas Traseras ELÉCTRICO
24 12 Gomas de Maza 0370-450803 ELÉCTRICO
24 13 Sprocket Trasero ( 46 Dientes ) 0545-CJ1900 ELÉCTRICO
24 14 Buje de rueda trasera 0548-CJ1900 ELÉCTRICO
24 15 Cadena Transmision 0387-CJ1900 ELÉCTRICO
24 16 Bomba de Freno Trasero 0611-CJ1900 ELÉCTRICO

Elaborado por Pedro Ortigoza

24 17 Corona trasera 0338-CJ1900 ELÉCTRICO
24 18 Corona trasera completa 1359-CJ1900 ELÉCTRICO
24 19 Reten 28 x 42 x 7 0837-040700 ELÉCTRICO
24 20 Balero 6302 Cerrado 0836-060700 ELÉCTRICO
24 21 Reten 27 x 47 x 7 1441-611000 ELÉCTRICO
24 22 Buje de Maza Trasera 0740-CJ1900 ELÉCTRICO
25 1 Cuadro 0230-CJ1903 ELÉCTRICO
25 2 Placa Soporte de Motor Derecho 0560-CJ1903 ELÉCTRICO
25 3 Placa Soporte de Motor Izquierdo 0559-CJ1903 ELÉCTRICO
25 4 Soporte de Motor Inferior Izquierdo 0870-CJ1903 ELÉCTRICO
25 5 Soporte de motor superior 0871-CJ1903 ELÉCTRICO
25 6 Soporte de motor 0227-CJ1903 ELÉCTRICO
25 7 Porta Herramienta 0556-841003 ELÉCTRICO
25 8 Bolsa de Herramienta 0567-841000 ELÉCTRICO
25 9 Sujetador de Bateria 0558-CJ1903 ELÉCTRICO
25 10 Agarradera Trasera Derecha 1119-CJ1907 ELÉCTRICO
25 11 Agarradera Trasera Izquierda 1120-CJ1907 ELÉCTRICO
25 12 Soporte de placa 0032-CJ1903 ELÉCTRICO
25 13 Caja de Bateria 0557-731403 ELÉCTRICO
25 14 Soporte de Salpicadera Trasera Inferior 1592-CJ1903 ELÉCTRICO
25 15 Placa de Guia de Manguera 1410-CJ1900 ELÉCTRICO
25 16 Guia de chicote de velocimetro 0269-CJ1900 ELÉCTRICO
25 17 Soporte de asiento de pasajero 0888-CJ1900 ELÉCTRICO
25 18 Soporte de reflejante trasero 1710-CJ1900 ELÉCTRICO

Elaborado por Pedro Ortigoza

 SUBSISTEMA COMENTARIOS

CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
CABEZA Y CILINDRO
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
VALVULAS Y BALANCINES
CARTERS DE MOTOR

Elaborado por Pedro Ortigoza

CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CARTERS DE MOTOR
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
CLUTCH
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE

Elaborado por Pedro Ortigoza

 BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
BOMBA DE ACEITE
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CUBIERTAS DE CARTERS
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN

Elaborado por Pedro Ortigoza

 CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
CIGÜEÑAL Y PISTÓN
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE

Elaborado por Pedro Ortigoza

TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
TRANSMISON Y FLECHA DE ARRANQUE
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
SELECTOR DE CAMBIOS
MOTOR DE ARRANQUE
MOTOR DE ARRANQUE
MOTOR DE ARRANQUE
MOTOR DE ARRANQUE

Elaborado por Pedro Ortigoza

 MOTOR DE ARRANQUE
MOTOR DE ARRANQUE
MOTOR DE ARRANQUE
MOTOR DE ARRANQUE
MAGNETO
MAGNETO
MAGNETO
CARBURADOR
CARBURADOR
CARBURADOR
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
PLASTICOS
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP

Elaborado por Pedro Ortigoza

FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
FARO TABLERO DIRECCIONALES Y STOP
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
SISTEMA ELECTRICO Y COMPONENTES
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
CONTROL DE MANDOS
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES

Elaborado por Pedro Ortigoza

 POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
POSAPIES Y PEDALES
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
FILTRO Y ESCAPE
TANQUE DE COMBUSTIBLE
TANQUE DE COMBUSTIBLE
TANQUE DE COMBUSTIBLE
TANQUE DE COMBUSTIBLE
TANQUE DE COMBUSTIBLE
TANQUE DE COMBUSTIBLE
BARRAS DELANTERAS Y AMORTIGUADOR
BARRAS DELANTERAS Y AMORTIGUADOR
BARRAS DELANTERAS Y AMORTIGUADOR
BARRAS DELANTERAS Y AMORTIGUADOR
BARRAS DELANTERAS Y AMORTIGUADOR
BARRAS DELANTERAS Y AMORTIGUADOR
YUGO
YUGO
YUGO
YUGO
YUGO
YUGO
YUGO
YUGO

Elaborado por Pedro Ortigoza

 YUGO
YUGO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
LLANTA Y FRENO DELANTERO
HORQUILLA
HORQUILLA
HORQUILLA
HORQUILLA
HORQUILLA
HORQUILLA
HORQUILLA
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO 0341-611400 similar
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO

Elaborado por Pedro Ortigoza

LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
LLANTA Y FRENO TRASERO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO
CUADRO

Elaborado por Pedro Ortigoza

 0

Elaborado por Pedro Ortigoza

ILUSTRACIÓN "A"
CABEZA Y CILINDRO FIGURA DESCRIPCIÓN DE PARTE

1 Tapa de la Cabeza
2 Tapa de Regulación de la Válvula
3 Oring ( 37 x 40 x 3 mm )
4 Tapa Izquierda de la Cabeza
5 Junta de Tapa Izquierda de Cabeza
6 Oring ( 71 x 2 x 75 mm )
7 Cabeza del Cilindro
8 Bujia
9 Pipeta de Carburador
10 Perno Guia ( 7 x 8 x 14 mm )
11 Junta de Cabeza - Cilindro
12 Tornillo ( 6 x 125 mm )
13 Cilindro
14 Perno Guia ( 10 x 20 mm )
15 Junta de Cilindro
16 Birlo de Cabeza de Escape ( 8 X 40 mm )

Elaborado por Pedro Ortigoza

No. DE PARTE

0111-681803
0629-070700
0792-040700
0628-841003
0631-070700
0877-070700
0096-681803
0102-060700
0110-CJ1903
0878-070700
0115-681100
0796-CA1700
0114-681803
0795-040700
0113-681100
1149-681100

Elaborado por Pedro Ortigoza

...............................................
VÁLVULAS Y BALANCINES FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Valvula de Escape ( 2.6 x 9.1 cm ) 0104-681500

2 Valvula de Admision ( 3.1 x 9.2 cm ) 0103-681500
3 Sello de Valvulas 0293-841000
4 Rondana de Resorte Interno de Valvula 0976-070800
5 Rondana de Resorte Externo de Valvula 0977-841000
6 Resorte Interno de Valvulas ( 1.7 cm x 3.9 cm ) 0106-040700
7 Resorte Externo de Valvulas ( 2.6 x 4.5 cm ) 0107-040700
8 Asiento Superior de Resorte de Valvula 0574-040700
9 Seguro de la Valvula 0575-681100
10 Perno de Punterias 0443-090700
11 Eje de Balancin de la Valvula 0098-040700
12 Perno de Balancín de la Valvula de Escape 0101-CJ1900
13 Piñon de Distribucion ( 34 Dientes ) 0632-070700
14 Àrbol de Levas 0105-681100
15 Tope de Perno de Balancin 0798-040700
16 Guia de Valvula de Admision ( 48.5 mm de Largo ) 1014-CA1700
17 Guia de Valvula de Escape ( 44.5 mm de Largo ) 1015-CA1700

Elaborado por Pedro Ortigoza

compatible 0105-681800

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "C"
CARTERS DE MOTOR
FIGURA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Elaborado por Pedro Ortigoza

 DESCRIPCIÓN DE PARTE No. DE PARTE
Birlo Prisionero ( 228 x cuerda 8 mm) 0175-681800
Birlo Prisionero (Carter Derecho a Tapa de Cabeza) 0175-681800A
Carter Derecho del Motor 0169-CJ1903
Empaque del Carter Derecho VS Carter Izquierdo del Motor 0170-CA1700
Birlo Prisionero ( 240 x cuerda 8 mm ) 0174-CA1700
Carter Izquierdo del Motor 0168-CJ1903
Perno Guia ( 10 x 14 mm ) 0578-060700
Guia de Chicote de Clutch 0422-901100
Balero 6303 Abierto 0588-390700
Balero Ahuja NK 212810 0429-090700
Balero 6006 Abierto 0428-090700
Balero Ahuja NK152312 0805-040700
Balero 6204 Abierto 0164-040700
Balero 6202 Cerrado 0964-040700
Balero 6203 abierto 0166-110500
Sello ( 20 x 34 x 7 mm ) 0425-090700
Reten ( 14x 28 x 7 mm ) 0803-040700
Filtro de Aceite 0121-060700
Resorte de Filtro de Aceite 0122-060700
Oring ( 37 x 43 x 3 mm ) 0792-040700
Tapon de Drenaje 0123-560900
Placa Protectora de Arnes 0802-040700
Tornillo de Drenado 0819-060700
Buje de Bendix 0432-090700

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "D"
CLUTCH FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Perno del Clutch ( 49 mm ) 0457-040700

2 Eje de Clutch ( 40 mm ) 0458-040700
3 Balero 16003 Abierto 0801-040700
4 Placa Presión Embrague 0466-681100
5 Resorte de Clutch 0461-681100
6 Base de Embrague 0463-390700
7 Pastas de Clutch 6 pzas 0464-390700
8 Discos de Clutch 5 pzas 0465-390700
9 Plato Separador de Clutch 0460-681100
10 Rondana de Eje de Clutch 0467-390700
11 Corona de Embrague ( 70 D. ) 0468-390700
12 Seguro de Rondana 0462-390700
13 Clutch Completo 0941-681100

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
Elaborado por Pedro Ortigoza
ILUSTRACIÓN "E"
BOMBA DE ACEITE FIGURA DESCRIPCIÓN DE PARTE

1 Impulsor de Bomba de Aceite

2 Deposito de Bomba Impulsor
3 Empaque de Bomba de Impulsor
4 Tapa de Bomba de Impulsor
5 Tuerca
6 Rondana de Impulsor de Aceite
7 Piñón Impulsor de Bomba de Aceite
8 Separador de la Bomba de Aceite
9 Bomba de Aceite
10 Perno de Bomba de Aceite
11 Engrane de Bomba de Aceite ( 23 Dientes )
12 Cadena de Impuso de Bomba de Aceite ( 19 Eslabones )
13 Cadena de Distribucion de Leva ( 52 Eslabones )
14 Tensor de Cadena
15 Junta de Tensor
16 Guia de Cadena de Leva Superior ( 183 mm )
17 Guia de Cadena de Leva Inferior ( 220 mm )
18 Tornillo de Guia de Cadena

Elaborado por Pedro Ortigoza

No. DE PARTE

0350-060700
0456-060700
0455-060700
0454-060700
0157-060700
0980-060700
0587-390700
0139-390700
0138-390700
0948-560900
0136-110500
0137-390700
0173-CA1700
0116-841003
0117-CA1700
0171-CA1700
0172-CA1700
0907-681100

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "F"
CUBIERTAS DE CARTER FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Cubierta del Magneto 0351-CJ1903

2 Junta de la Cubierta del Magneto 0349-060700
3 Perno Guia ( 10 X 14 mm ) 0578-060700
4 Cubierta del Engranaje de Reducción 0439-450803
5 Oring 0441-450800
6 Cubierta Decorativa Izquierda 0437-841003
7 Oring 0579-390700
8 Tapón Inspección de Tiempo 0436-681103
9 Oring 0435-390700
10 CUBIERTA IZQUIERDA DE SPROCKET 0346-CJ1903
11 Junta de Cubierta del Crank 0348-390700
12 Perno Guia ( 8 x 14 mm ) 0878-070700
13 Cubierta del Crank 0355-560903
14 Reten (12 x 22 x 5 mm ) 0814-040700
15 Reten ( 16 x 28 x 7 mm ) 0413-060700
16 Ojo de Nivel de Aceite 0420-060700
17 Resorte 0416-390700
18 Leva de Clutch 0414-841000
19 Perno 3mm X 16 mm 0813-CA1700
20 Medidor de Aceite 126mm 0120-450800
21 Oring ( 18 x 24 x 3 mm ) 1546-711200
22 Buje de Bendix 0432-090700

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
Elaborado por Pedro Ortigoza
Elaborado por Pedro Ortigoza
ILUSTRACIÓN "G"
CIGÜEÑAL Y PISTÓN FIGURA DESCRIPCIÓN DE PARTE

1 Cigüeñal
2 Engrane de Tiempo
3 Cuña de Cigüeñal
4 Balero ( TM-SCO6B42 )
5 Engrane de Cigüeñal
6 Seguro de Pistón
8 Perno de Pistón 16 x 50 mm
7 Pistón
9 Juego de Anillos
10 Juego de Piston Completo
11 Eje del Balance 145 mm largo
12 Cuña de Eje del Balance
13 Engrane de Conducción 43 D
14 Engrane de Tracción 43 D
15 Tuerca de Cierre ( izquierda )

Elaborado por Pedro Ortigoza

No. DE PARTE

0151-681800
0353-681100
0262-841000
0808-681100
0354-390700
0260-841000
0259-480800
0261-681800
0150-681800
1608-681800
0358-390700
1435-390700
0356-390700
0357-390700
0659-390700

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
 ILUSTRACIÓN "H"
TRANSMISIÓN Y FLECHA DE ARRANQUE FIGURA
1
2
3
4
5
6
7
8
9
10-A
10
10-A
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

Elaborado por Pedro Ortigoza

32
33
34
35
36
37
38
39
40

Elaborado por Pedro Ortigoza

 DESCRIPCIÓN DE PARTE No. DE PARTE

2da Rondana de eje Primario 0988-060700

Engrane 2do Primario 15 D 0469-390700
Engrane 5to Primario 22 D 0470-390700
Rondana Ranurada 0471-070700
Seguro 0472-070700
Engrane 4to Primario 20 d 0473-390700
Engrane 3ro Primario 18 d 0474-390700
Flecha Primaria 0475-390700
1ra Rondana de Eje Primario 0987-060700
buje interno de engrane de arranque 3030-CE1800
Engrane de Arranque Completo 0476-CE1800
buje interno de engrane de arranque 3030-CE1800
Buje de Engrane de Arranque Completo 1221-560900
1ra Rondana de Eje Secundario 0983-390700
Engrane de Arranque 29 d 0477-390700
Buje de Flecha Secundario 0478-060700
2da Rondana de Eje Secundario 0984-390700
Engrane 1ra Secundario 32 d 0479-390700
2do Buje de Flecha Secundaria 0985-390700
Engrane 3ra Secundario 25 d 0480-390700
Engrane 4ta Secundario 23 d 0481-390700
Flecha Secundaria 0482-390700
Engrane 5ta Secundario 21 d 0483-390700
Engrane 2da Secundario 28 d 0484-390700
3ra Rondana de Eje Secundaria 0986-450800
Sprocket Delantero 16 Dientes 0485-841000
Placa de Sprocket Delantero 0486-060700
4ta Rondana de Flecha de Arranque 0992-060700
Seguro 0462-060700
Guía Selector 0487-060700
Resorte de Arranque 0488-060700
Selector 0489-060700
2da Rondana de Flecha de Arranque 0990-060700

Elaborado por Pedro Ortigoza

 Piñón de Arranque 0490-060700
Flecha de Arranque 17.7 CM 0491-CA1700
Base de Resorte 0492-060700
Resorte de Arranque inf. 0493-060700
Buje de Flecha de Arranque 0494-060700
1ra Rondana de Flecha de Arranque 0989-450800
Flecha Primaria Completa 0935-CE1800
Flecha Secundaria Completa 0930-CA1700
Flecha de Arranque Completa 0940-CA1700

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "I"
SELECTOR DE CAMBIOS FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Eje de palanca de Cambios Completa 0928-060700

2 Seguro 0495-060700
3 Resorte 0496-060700
4 Placa de Cambio de Velocidad 0497-060700
5 Eje de Palanca de Cambios 0498-060700
6 Resorte 0499-060700
7 Rondana 14 x 20 mm 0817-060700
8 Seguro 0500-060700
9 Eje de Selector 12 X 110 mm 0505-060700
10 Selector Izquierdo 0506-060700
11 Selector Medio 0503-060700
12 Selector Derecho 0504-060700
13 Estrella de Barril 0507-060700
14 Perno de Barril 0508-060700
15 Barril Selector de Cambios 0509-450800
16 Tope de Barril 0502-060700
17 Resorte 0501-060700
18 Fijador del Indicador de Cambios 0693-390700
19 Sensor de cambios de velocidades 0431-390700

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "J"
MOTOR DE ARRANQUE FIGURA
1
2
3
4
5
6
7
8

Elaborado por Pedro Ortigoza

 DESCRIPCIÓN DE PARTE No. DE PARTE
Motor de Arranque 0085-CJ1903
Engrane del Embrague de Arranque ( 57 D ) 0154-681100
Engrane Dual 0510-971400
Engrane de Reducción ( 16 x 60 d. ) 0152-971400
Eje de Engrane de Reduccion ( 10 x 45 mm ) 0153-070700
Separador del Engrane de Embrague de Arranque 1693-CJ1900
Placa de Sprocket de Arranque 0674-CJ1900
Buje de marcha 3024-681800

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "K"
MAGNETO FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Magneto 0070-060700
2 Estator 0069-831200
3 Embrague de Arranque 0155-390700

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "L"
CARBURADOR FIGURA DESCRIPCIÓN DE PARTE

1 Carburador
2 Juego de Espreas de Carburador
3 Embolo

Elaborado por Pedro Ortigoza

No. DE PARTE

0071-611400
0073-611400
0511-611400

Elaborado por Pedro Ortigoza

Elaborado por Pedro Ortigoza
ILUSTRACIÓN "M"
PLASTICOS FIGURA
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
 DESCRIPCIÓN DE PARTE No. DE PARTE
Cubierta de Tanque Izquierda (azul) 1111-CJ1901
Cubierta de Tanque Izquierda (blanca) 1111-CJ1912
Cubierta de Tanque Derecha (azul) 1112-CJ1901
Cubierta de Tanque Derecha (blanca) 1112-CJ1912
Cubierta de Tanque Interna Izquierda 1582-CJ1903
Cubierta de Tanque Interna Derecha 1583-CJ1903
Asiento 0001-CJ1903
Salpicadera Delantera 0011-CJ1903 0011-CJ1910
Tapa Lateral Izquierda 0535-CJ1903
Tapa Lateral Derecha 0536-CJ1903
Cubierta Lateral Izquierda 0012-CJ1907
Cubierta Lateral Derecha 0013-CJ1907
Salpicadera Trasera 0029-CJ1903
Reflejante Rectangular 0033-CJ1904
Cubierta Derecha de Faro 1581-CJ1901
Cubierta Izquierda de Faro 1580-CJ1912
Bicel de tablero 0932-CJ1903
Complemento de salpicadera inferior 0540-CJ1903
Cubre Pierna Izq. 0744-CJ1903 0744-CJ1910
Cubre Pierna Der. 0745-CJ1903 0745-CJ1910
Cubierta Frontal 0009-CJ19030009-CJ1916 y 23
Cubierta de Tanque 0861-CJ1910
Tapa Union de Tapas Laterales 0016-CJ1907
Unidad 1/4 trasero 0533-b71500
1580CJ1912
 ILUSTRACIÓN "N"
FARO, TABLERO, DIRECCIONALES Y STOP FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Unidad de Faro 0060-CJ1900

2 Arnes de Faro 0513-CJ1900
3 Foco de Faro 0061-611000
4 Foco de Cuarto 0055-CJ1901
5 Tablero Completo 0048-CJ1900
6 Soporte de Faro 0848-CJ1903
7 Unidad de Stop 0063-CJ1900
8 Direccional Delantera Izquierda 0056-CJ1900
9 Direccional Delantera Derecha 0057-CJ1900
10 Direccional Trasera Izquierda 0066-CJ1900
11 Direccional Trasera Derecha 0067-CJ1900
UNIDAD DE CUARTO TRASERO 0533-B71500
 ILUSTRACIÓN "Ñ"
SISTEMA ELECTRICO Y COMPONENTES FIGURA

1
2
3
4
5
6
7
8
9
10
11
 DESCRIPCIÓN DE PARTE No. DE PARTE

CDI 0087-450800
Regulador 0088-611100
Relay de Intermitentes (Flasher) 0089-450800
Relay de Arranque 0090-450800
Bobina de Ignicion 0091-CJ1903
Capuchon de Bujia 0408-070700
Arnes Principal 0086-CJ1900
Juego de Switch 0092-CJ1900
Claxon 0207-841000
Bateria ( 12N7-3A ) 2000-080105
Switch 0325-CJ1900
ILUSTRACIÓN "O"
CONTROL DE MANDOS FIGURA DESCRIPCIÓN DE PARTE

1 Contrapeso de Puño
2 Espejo Izquierdo (logo carabela)
3 Espejo Derecho (logo carabela)
4 Puño Izquierdo
5 Puño Derecho
6 Soporte Con Manija Izquierda
7 Manija Izquierda
8 Soporte de Manija Izquierda
9 Sensor de Clutch
10 Mando Izquierdo
11 Mando Derecho
12 Bomba de Freno Con Manija Derecha
13 Bomba de Freno sin Manija
14 Manija Derecha
15 Manubrio
16 Chicote de Acelerador (95cm)
17 Chicote de Clutch ( 110 cm )
18 Sensor de Stop Derecho
No. DE PARTE

0095-CJ1903
0044-CJ1903
0043-CJ1903
0093-CJ1903
0094-CJ1903
0906-CJ1903 0906-CW2003
0212-CJ1903
0211-CJ1903
0854-450800
0213-CJ1903
0217-CJ1903
1070-CJ1903
0081-CJ1903
0083-CJ1903
0231-CJ1906
0209-CJ1900
0340-CJ1900
0082-500800
ILUSTRACIÓN "A1"
POSAPIES Y PEDALES FIGURA

1
2
3
4
5
6
7
8
9
10
11
12
 DESCRIPCIÓN DE PARTE No. DE PARTE

Parador Lateral 0222-CJ1903

Resorte de Parador Central 0223-681100
Pedal de Freno Trasero 0359-CJ1903
Resorte de Pedal de Freno Trasero 0543-CJ1900
Palanca de arranque 0128-841000
Pedal de Cambios Completo 0328-841000
Posapie Trasero Izquierdo 0240-CJ1903
Posapie Trasero Derecho 0239-CJ1903
Soporte de Posapie Trasero Izquierdo 0710-CJ1910A
Soporte de Posapie Trasero Derecho 0711-CJ1910A
Posapie Delantero Derecho 0372-611103
Posapie Delantero Izquierdo 0371-611103
ILUSTRACIÓN "B1"
FILTRO Y ESCAPE FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Compartimento de Filtro de Aire 0039-841000

2 Filtro de Aire 0040-841000
3 Junta de Escape 0322-070700
4 Escape 0042-CJ1913
5 Protector de Escape 0407-CJ1913
6 Abrazadera de Escape 0363-841010
7 Junta de Tubo de Escape 0361-C51500
8 Tubo de Escape 0406-CJ1910
9 Abrazadera de Escape 0363-831000
10 Silenciador 0376-CJ1913
11 Protector de Tubo de Escape 0822-CJ1910
12 Adorno de Escape 0591-CJ1910
13 Abrazadera de Escape Sola 1329-CJ1910
0406-611110
 ILUSTRACIÓN "C1"
TANQUE DE COMBUSTIBLE FIGURA DESCRIPCIÓN DE PARTE
1 Tanque de Combustible
2 Tapón de Combustible
3 Goma Delantera de Tanque
4 Goma Trasera de Tanque
5 Llave de Paso de Gasolina
6 Flotador de Gasolina
No. DE PARTE
0198-CJ1903
0201-CJ1900
0593-450800
0592-060700
0202-060700
0199-CJ1900
 ILUSTRACIÓN "D1"
BARRAS DELANTERAS Y AMORTIGUADOR FIGURA DESCRIPCIÓN DE PARTE No. DE PARTE

1 Barra de Suspensión Delantera Derecha 0225-CJ1906 PLATA

1 Barra de Suspensión Delantera Derecha 0225-CJ1911 DORADO
2 Barra de Suspensión Delantera Izquierdo 0226-CJ1906 PLATA
2 Barra de Suspensión Delantera Izquierdo 0226-CJ1911 DORADO
3 Amortiguador Trasero 0084-CJ1911
3 Amortiguador Trasero 0084-CJ1902
RETEN DE SUSPENCION 35 X 48 X10.5
ILUSTRACIÓN "E1"
YUGO FIGURA

1
2
3
4
5
6
7
8
9
10
 DESCRIPCIÓN DE PARTE No. DE PARTE

Yugo 0224-CJ1903
Yugo Superior 0342-CJ1903
Abrazadera Superior de Manubrio 0389-CJ1903
Cono Superior de Direccion 0367-470800
Collarin Superior de Direccion 0233-931200
Taza Superior de Direccion 0232-470800
Cono Inferior de Direccion 0366-470800
Cubre polvo inferior de yugo 0368-611100
Juego de Tazas de Yugo 0945-611400
Tornillo de yugo 0597-CJ1900
 ILUSTRACIÓN "F1"
LLANTA Y FRENO DELANTERO
FIGURA

1
1
2
3
4
5
6
7
8
9
10
12
13
 DESCRIPCIÓN DE PARTE No. DE PARTE

Rin Delantero 0185-CJ1923

Rin Delantero 0185-CJ1916 (PARA MOTO ROJA/BLANCA)
Llanta ( 120-70-17 ) 0186-CJ1903
Eje de Llanta Delantera largo 25.5 x 12mm x 14 mm 0190-CJ1900
Buje de Eje Delantero 0598-CJ1900
Araña de Velocimetro 0189-CJ1903
Sistema de Freno Delantero ( con Caliper Negro ) 0312-CJ1900
Manguera de Freno Delantero 0080-CJ1903
Caliper Derecho ( Negro ) 0213-CJ1903
Juego de Balatas 0077-440700
Disco de Freno Delantero 0188-611400
Balero 6301 Cerrado 0965-040700
Reten de Maza Delantera 0758-611400 21 x 37 x 17
ILUSTRACIÓN "G1"
HORQUILLA FIGURA DESCRIPCIÓN DE PARTE

1 Horquilla Trasera
2 Cubre Polvo
3 Buje de Horquilla (12 X 25 X 52 mm )
4 Tensor de Cadena Trasera
5 Placa de Eje Trasero
6 Goma Protectora de Horquilla
7 Eje de Horquilla ( 12 mm x 30.5 cm)
No. DE PARTE

0296-CJ1903
0380-450800
0369-CA1700
0379-841000
0546-090700
0538-CA1703
0602-CJ1900
ILUSTRACIÓN "H1"
LLANTA Y FRENO TRASERO FIGURA

1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
 DESCRIPCIÓN DE PARTE No. De Parte

Rin Trasero 0191-CJ1923 NARANJA

Rin Trasero 0191-CJ1916
Llanta 0365-CA1703
Balero 6202 Cerrado 0964-040700
Eje Trasero (30 cm x 17mm x cuerda 14mm) 0547-CJ1900
Soporte de Caliper Trasero 1106-681100
Depocito de Liquido de Frenos 0613-CJ1900
Caliper Trasero ( negro ) 0345-CJ1903
Manguera de Freno Trasero 0614-CJ1903
Freno Trasero Completo 0612-CJ1903
Disco de Freno Trasero 0341-CJ1903 0341-611400
Juego de Balatas Traseras 0077-490800 0077-490800 SKU CORREGIDO
Gomas de Maza 0370-450803 0370-450803 sku correcto
Sprocket Trasero ( 46 Dientes ) 0545-CJ1900
Buje de rueda trasera 0548-CJ1900
Cadena Transmision 0387-CJ1900
Bomba de Freno Trasero 0611-CJ1900
Corona trasera 0338-CJ1900
Corona trasera completa 1359-CJ1900
Reten 28 x 42 x 7 0837-040700
Balero 6302 Cerrado 0836-060700
Reten 27 x 47 x 7 1441-611000
Buje de Maza Trasera 0740-CJ1900
ILUSTRACIÓN "I1"
CUADRO FIGURA DESCRIPCIÓN DE PARTE

1 Cuadro
2 Placa Soporte de Motor Derecho
3 Placa Soporte de Motor Izquierdo
4 Soporte de Motor Inferior Izquierdo
5 Soporte de motor superior
6 Soporte de motor
7 Porta Herramienta
8 Bolsa de Herramienta
9 Sujetador de Bateria
10 Agarradera Trasera Derecha
11 Agarradera Trasera Izquierda
12 Soporte de placa
13 Caja de Bateria
14 Soporte de Salpicadera Trasera Inferior
15 Placa de Guia de Manguera
16 Guia de chicote de velocimetro
17 Soporte de asiento de pasajero
18 Soporte de reflejante trasero
No. DE PARTE

0230-CJ1903
0560-CJ1903
0559-CJ1903
0870-CJ1903
0871-CJ1903
0227-CJ1903
0556-841003
0567-841000
0558-CJ1903
1119-CJ1907
1120-CJ1907
0032-CJ1903
0557-731403
1592-CJ1903
1410-CJ1900
0269-CJ1900
0888-CJ1900
1710-CJ1900
