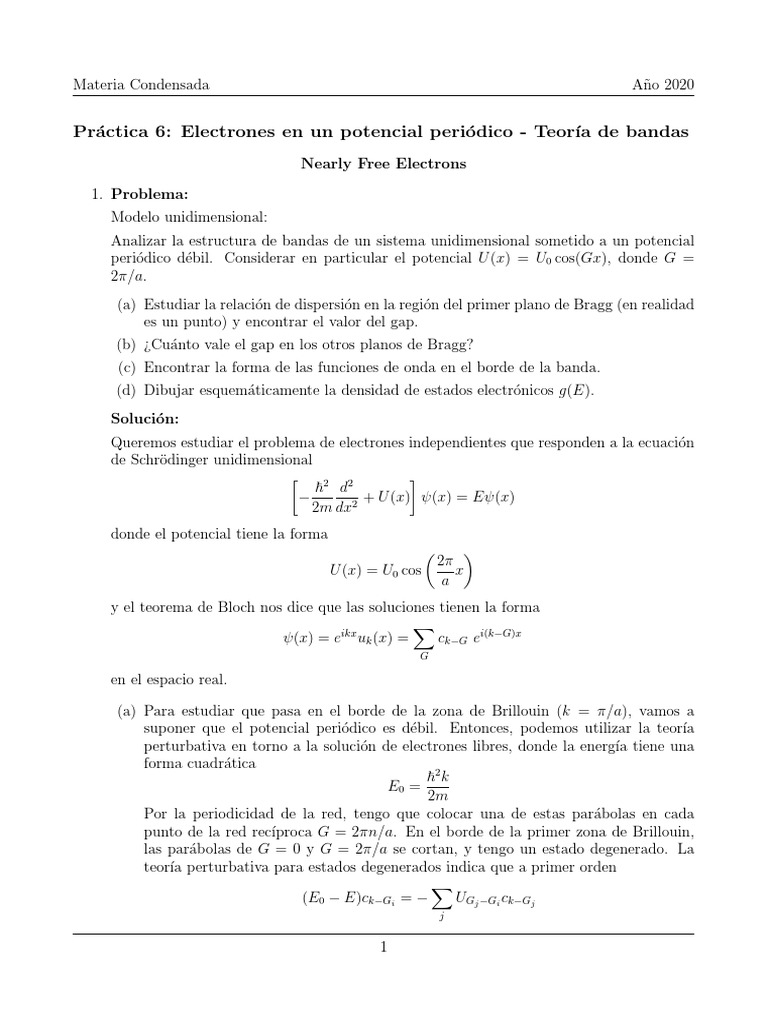

Materia Condensada Año 2020

Práctica 6: Electrones en un potencial periódico - Teorı́a de bandas

Nearly Free Electrons

1. Problema:
Modelo unidimensional:
Analizar la estructura de bandas de un sistema unidimensional sometido a un potencial
periódico débil. Considerar en particular el potencial U (x) = U0 cos(Gx), donde G =
2π/a.
(a) Estudiar la relación de dispersión en la región del primer plano de Bragg (en realidad
es un punto) y encontrar el valor del gap.
(b) ¿Cuánto vale el gap en los otros planos de Bragg?
(c) Encontrar la forma de las funciones de onda en el borde de la banda.
(d) Dibujar esquemáticamente la densidad de estados electrónicos g(E).
Solución:
Queremos estudiar el problema de electrones independientes que responden a la ecuación
de Schrödinger unidimensional
~ 2 d2

− + U (x) ψ(x) = Eψ(x)
2m dx2
donde el potencial tiene la forma

2π
U (x) = U0 cos x
a
y el teorema de Bloch nos dice que las soluciones tienen la forma
X
ψ(x) = eikx uk (x) = ck−G ei(k−G)x
G

en el espacio real.

(a) Para estudiar que pasa en el borde de la zona de Brillouin (k = π/a), vamos a
suponer que el potencial periódico es débil. Entonces, podemos utilizar la teorı́a
perturbativa en torno a la solución de electrones libres, donde la energı́a tiene una
forma cuadrática
~2 k
E0 =
2m
Por la periodicidad de la red, tengo que colocar una de estas parábolas en cada
punto de la red recı́proca G = 2πn/a. En el borde de la primer zona de Brillouin,
las parábolas de G = 0 y G = 2π/a se cortan, y tengo un estado degenerado. La
teorı́a perturbativa para estados degenerados indica que a primer orden
X
(E0 − E)ck−Gi = − UGj −Gi ck−Gj
j

1
Materia Condensada Año 2020

Nosotros queremos estudiar qué pasa cuando k = π/a, con las parabolas correspon-
dientes a G = 0 y G = 2π/a, pero antes estudiemos la forma de nuestra energı́a
potencial en el espacio recı́proco.
\
2π

U0 h \ i U
0 2π 2π

UG = U0 cos x = e i2πx/a +e\−i2πx/a = δ(G − ) + δ(G + )
a 2 2 a a
Esto implica que UGj −Gi es distinto de 0 solo cuando Gj − Gi = ±2π/a.
Ahora sı́, evaluemos nuestra ecuación para los coeficientes c en k = π/a, y Gi y Gj
tomando los valores 0 y 2π/a, obteniendo el par de ecuaciones:
U0
(E0 − E)c πa = − c− π
2 a
U0
(E0 − E)c− πa = − cπ
2 a
Este sistema de ecuaciones tendrá solución cuando el determinante de la matriz
caracterı́stica sea nulo, es decir
 2
2 U0
(E0 − E) − =0
2
de donde obtenemos que
U0
E = E0 ±
2
Es decir, las bandas se separan simétricamente con respecto a su valor en el caso
de electrones libres. El gap es la diferencia de energı́a entre las nuevas bandas, que
resulta
∆ = U0
(b) Este potencial va a separar los niveles de energı́a degenerados sólo cuando estos
provengan de dos parábolas vecinas, debido a la condición UGj −Gi 6= 0 solo para
Gj − Gi = 2π/a. Y esto solo ocurre para los niveles de energı́a degenerados más
bajos, que ocurren en k = ±π/a. Es decir que no existe ningún otro gap en la
relación de dispersión, además del que ya calculamos en el borde de zona.
(c) Para obtener las funciones de onda en las dos bandas inferiores, en el borde de zona,
calculemos los autovectores de los autovalores del inciso a, obteniendo

c πa = c− πa

para E = E0 + U0 /2 y
c πa = −c− πa
para E = E0 − U0 /2. Entonces obtenemos
X
ck−G ei(k−G)x = c πa eixπ/a ± e−ixπ/a

ψ πa (x) =
G

Por lo tanto, la banda inferior tiene ψ(x) ∝ sin(xπ/a) y la segunda ψ(x) ∝ cos(xπ/a)

2
Materia Condensada Año 2020

(d) Como estamos en 1D, la densidad de estados tendrá divergencias cuando las bandas
sean planas. Esto ocurre para el nivel más bajo de energı́a y para las energı́as que
rodean al gap que acabamos de obtener. De ahı́ en más, la pendiente de las parábolas
es cada vez más grande, por lo que g(E) tiende a cero.

2. Problema:
Cuando se considera una red monoatómica con base, tales como la red del diamante o
la hcp, se prueba que las componentes de Fourier del potencial periódico VG son propor-
cionales al Factor de Estructura Geométrico SG de dicha estructura (Ashcroft, Cap. 9,
pag. 166). Dada la estructura cristalina unidimensional mostrada en la figura:

(a) Graficar las bandas de energı́a en un esquema de zona reducida en el lı́mite de

electrones libres.
(b) Estudiar en qué casos (para qué valores de a y b) las componentes de Fourier VG del
potencial pueden anularse.
(c) Graficar las bandas de energı́a del sistema, suponiendo un potencial periódico débil,
para los siguientes casos:
i. b = 2a
ii. b = a
(d) Ubicar el nivel de Fermi en todos los esquemas anteriores si cada átomo aporta 1
electrón de conducción. Indicar en cada caso si el sistema es aislador o conductor.

Solución:

(a) A la hora de graficar las bandas de energı́a en el lı́mite de electrones libres debemos
colocar parábolas en todos los puntos de la red recı́proca. Como la red recı́proca
no se ve afectada por el motivo, los orı́genes de las parábolas estarán ubicados en
G = 2nπ/(a + b), donde a + b es la constante de red de la red de Bravais. De esta
manera, el esquema de zona reducida será exactamente igual al del problema de una
cadena unidimensional de constante de red a + b (un número arbitrario).

3
Materia Condensada Año 2020

-π/(a+b) 0 π/(a+b)
k

(b) Dado que las componentes de Fourier del potencial periódico VG son proporcionales
al factor de estructura SG , estas se verán afectadas por el motivo (y a su vez por la
relación entre a y b en este caso). Para este caso, el factor de estructura es
X
SG = eiGdj
j

donde G = 2nπ/(a + b), d1 = 0, y d2 = a. Entonces tenemos

a
SG = 1 + ei2nπ a+b
que se anulará cuando el segundo término sea igual a −1. Para que esto suceda, el
exponente tiene que ser un número impar de veces π. A su vez, teniendo en cuenta
que 2n es un número par, tenemos que
a
par π = impar π
a+b
Lo que lleva a que tendremos cancelaciónes de VG cuando
a impar
=
a+b par
Pero hay que tener cuidado, ya que tenemos que excluir el caso n = 0. Cuando
n = 0, SG = 2 para cualquier relación entre a y b, entonces VG no se cancela en el
centro de la zona de Brillouin en ningún caso. Se cancelará en los bordes de zona
cuando a y b cumplan con la condición que calculamos arriba.
(c) i. Cuando b = 2a tenemos que
a a 1 impar
= = 6=
a+b 3a 3 par
Por lo tanto, no tendremos cancelaciones de ninguna componente de VG y se
abriran gaps en todos los puntos donde exista degeneración. Las bandas de
energı́a quedan como en la figura de abajo.

4
Materia Condensada Año 2020

ii. Cuando b = a tenemos una red monoatómica de constante de red a descripta

como una red de constante 2a con motivo. Entonces, las bandas de energı́a que
obtengamos tienen que ser las mismas que en el caso de una red monoatómica
de constante a. Veamos qué pasa:
a a 1 impar
= = =
a+b 2a 2 par

Entonces VG se cancelará en el borde de zona, pero no en el centro (como

obtuvimos en el inciso anterior). Esto resultará en las bandas de energı́a que
mostramos a continuación:

Hay que notar que cuando a = b no hay splitting de niveles en π/(2a) debido a
la anulación del factor de estructura. Esto es exactamente como ocurre en una
cadena lineal monoatómica de constante de red a, donde no hay niveles que se
crucen en π/(2a) y por eso no hay ninguna separación de los niveles de energı́a. Si
agrandamos la zona de Brillouin hasta π/a y dibujamos la continuación de las ramas
(aprovechando la periodicidad del espacio recı́proco), veremos las mismas bandas que
se obtienen para la red monoatómica de constante de red a. Esto se ve mejor en la
siguiente figura:

5
Materia Condensada Año 2020

(d) Cada una de las ramas está compuesta por N puntos, donde N es el número de
puntos de la red de Bravais. A su vez, cada punto tiene dos estados de espı́n posible.
Por lo tanto, cada banda tiene 2N estados ocupables. Si cada átomo aporta 1
electrón de conducción, entonces tenemos 2 electrones por celda unidad. Esto da en
total 2N electrones en el sistema. Es decir que en ambos casos llegamos a ocupar la
primer banda hasta que toca el borde de zona.
En el caso a = 2b, ocupamos exactamente todos los niveles de energı́a hasta el primer
gap. Por lo tanto, como el siguiente nivel de energı́a queda separado una energı́a ∆
del último nivel ocupado, tenemos que el sistema es un aislante.
En el caso a = b, ocupamos todos los niveles de energı́a hasta el mismo punto, pero
ahora no hay un gap abierto en el borde de zona! Entonces el sistema tiene estados
de energı́a disponibles tan cercanos como quiere, y el sistema es un conductor. Esto
tenı́a que ser ası́, ya que el lı́mite a = b representa una cadena lineal monoatómica
de constante de red a. Este sistema es un conductor cuando cada átomo aporta un
electrón ya que sólo alcanza a llenar media banda de energı́a.

3. Problema:
Red cuadrada bidimensional:

(a) Dibujar las primeras zonas de Brillouin para una red cuadrada bidimensional de lado
a. Comparar con la figura.

(b) Dibujar sobre este esquema la circunferencia correspondiente al nivel de Fermi para
los casos de 1, 2, 3, y 4 electrones por celda.
(c) Dibujar en cada caso la superficie de Fermi en un esquema de zona reducida.
(d) Analizar la estructura de bandas graficando la relación de dispersión cuando el vector
de onda varı́a entre Γ y X, entre X y W, y entre W y Γ. Prestar especialmente
atención al punto W. Marcar el nivel de Fermi para 1, 2, 3, y 4 electrones.
(e) Introducir un potencial periódico débil y analizar cualitativamente las modificaciones
a la estructura de bandas y a las superficies de Fermi.

6
Materia Condensada Año 2020

(f) Considerar en particular el potencial: U (x, y) = −U0 (cos(Gx) + cos(Gy)), con G =

2π/a. Encontrar el valor del gap en el punto W .

Solución:

(a) Para dibujar las distintas zonas de Brillouin hay que seguir los siguientes pasos, en
el caso de una red cuadrada bidimensional de lado a:
• Paso 1: dibujar la red recı́proca y tomar un punto arbitrario (¡todos son equiv-
alentes!) como el punto central. Luego identificar los primeros vecinos y trazar
las rectas perpendiculares al vector que une nuestro punto central a sus primeros
vecinos.
• Paso 2: identificar los segundos vecinos y trazar la recta perpendicular al vector
que los une con nuestro punto central
• Paso 3: hacer lo mismo que en el paso anterior con los terceros vecinos
• Paso 4: seguir haciéndolo con los siguientes vecinos hasta donde uno quiera.
• Paso 5: ahora, partiendo de nuestro punto central, la primer zona de Brillouin
está compuesta por todos los puntos que están más cerca del punto central
que todos los otros puntos de la red recı́proca. Esto es equivalente a decir que
la primer zona de Brillouin está compuesta por todos los puntos a los cuales
podemos llegar desde nuestro punto central sin cruzar ningún plano de Bragg
(las rectas que trazamos en los pasos anteriores).
• Paso 6: la segunda zona de Brillouin está compuesta por los puntos a los cuales
se llega atravesando un sólo plano de Bragg.
• Paso 7: la tercer zona de Brillouin está compuesta por los puntos a los cuales
se llega atravesando 2 planos de Bragg, pero no 3.
• Paso 8: y ası́ suscesivamente. Cada nueva zona de Brillouin se forma a partir
de la anterior, atravesando un plano de Bragg.

7
Materia Condensada Año 2020

(b) Para dibujar el nivel de fermi tenemos que recurrir a las fórmulas que calculamos en
el ejercicio 2 de la práctica anterior. La densidad electrónica en función del kF en
2D es
1 2
n= k
2π F
done n = N/V es la cantidad de electrones por unidad de volumen. Teniendo en
cuenta que hay L2 celdas primitivas, podemos reescribir n en fución de la cantidad
m de electrones por celda unidad de la siguiente manera
m ∗ L2 m
n= 2
=
vL v
donde v = a2 es el volumen de la celda primitiva. Finalmente, podemos escribir

1√
r
π 2m
kF (m) = 2πm =
a a π
donde la cantidad fuera de la raiz es la mitad de la distancia a primeros vecinos en
la red recı́proca (o la distancia al primer plano de Bragg o borde de la primer zona
de Brillouin). Según la cantidad de electrones por átomo, obtenemos
π π π π
kF (1) ∼ 0.8 kF (2) ∼ 1.13 kF (3) ∼ 1.38 kF (4) ∼ 1.6
a a a a
queda pendiente dibujar estos cı́rculos sobre la zona de Brillouin.
(c) Está hecho en el ppt de clases.
(d) Queda pendiente marcar el nivel de Fermi según corresponda en la siguiente figura.
Hay que fijarse hasta donde llegan las superficies de Fermi en la red recı́proca y usar
un poco la imaginación, teniendo en cuenta dónde la superficie de Fermi cruza los
planos de Bragg.
E

(0,0) (π/a,0) (π/a,π/a) (0,0)

k

(e) Un potencial periódico débil hará que los niveles de energı́a degenerados se separen.
Según la degeneración de cada punto, hay que plantear las ecuaciones correspondi-
entes. Puede ser un poco más complicado que en el caso unidimensional, pero la
lógica es la misma.

8
Materia Condensada Año 2020

(f) Es de esperar que un potencial con esta forma, al igual que sucedı́a en el caso
unidimensional, sólo separe niveles de energı́a que provengan de parábolas centradas
en puntos de la red recı́proca que se encuentren a una distancia ±(G, 0), ±(0, G), y
combinaciones lineales de estos. A resolver!

4. Problema: Falta

Tight Binding

5. Problema:
Modelo unidimensional:
Considere una cadena lineal de átomos separados por una distancia a. El hamiltoniano
del sistema está caracterizado por términos diagonales E0 y no diagonales entre vecinos
próximo −t.

(a) Calcule la estructura de bandas (considerando un sólo orbital por sitio).

(b) Calcule la densidad de estados.
(c) Calcule la energı́a de Fermi si cada átomo aporta 1 electrón de conducción.

Solución:
Cuando hay un orbital por sitio, la función de onda se puede escribir como
1 X ikx
|ki = √ e |ji
N j

que satisface el teorema de Bloch en la representación espacial

1 X ikx
ϕk (x) = √ e ϕ(x − xj )
N j

y no es otra cosa que una combinación lineal de orbitales atómicos.

(a) La estructura de bandas sale de la ecuación de autovalores y autovectores

H|ki = E|ki

Ahora tomamos un estado arbitrario de un sitio |j = 0i = |0i (por conveniencia y

simetrı́a, pero podrı́a ser cualquier otro j) y lo multiplicamos por izquierda en ambos
miembros
h0|H|ki = Eh0|ki
Escribiendo |ki como la combinación lineal de orbitales atómicos obtenemos

1 X ikx E X ikx
√ e h0|H|ji = √ e h0|ji
N j N j

9
Materia Condensada Año 2020

donde h0|ji = δ0,j ya que los estados son ortogonales; y h0|H|ji tomará valores E0 ,
−t, o 0 según corresponda (son los elementos de matriz). Como tenemos interac-
ciones solo a primeros vecinos, los únicos términos no nulos serán: h0|H|0i = E0 ,
h0|H| − 1i = −t, h0|H|1i = −t. Entonces, obtenemos nuestra relación de dispersión

E = E0 − t eika + eika = E0 − 2t cos(ka)

que tiene una sóla banda debido a haber considerado un solo orbital por sitio. La
banda tiene forma cosenoidal y toma su menor valor en k = 0, que es E = E0 − 2t;
y toma su valor máximo en el borde de zona, para k = π/a, que es E = E0 + 2t.
(b) De la densidad de estados esperamos dos divergencias en donde la banda tiene pen-
diente nula. Esto ocurre para la energı́a más baja, y para la energı́a más alta.
Calculemos entonces
g(E)dE = g(k)dk
donde g(k) = 1/π en 1D. De esta manera
1 1
g(E) =
π dE/dk

Entonces calculemos la derivada de la relación de dispersión

dE
= 2ta sin(ka)
dk
y despejemos k(E) de la relación de dispersión

1 E0 − E
k = arccos
a 2t

Ahora juntando todo, llegamos a

1 1
g(E) = p
πa 4t − (E0 − E)2
2

que tiene divergencias cuando el denominador se anula. Dado que el denominador

se puede escribir como (2t − (E0 − E))(2t + (E0 − E)), esto ocurre para E = E0 ± 2t
como debı́a ser.
(c) Si cada átomo aporta un electrón tendremos la mitad de los estados ocupados, ya
que estamos considerando un orbital por sitio y entran 2 electrones por orbital. Es
decir que vamos a alcanzar a ocupar media banda de la relación de dispersión. Dada
la simetrı́a de la banda cosenoidal, media banda va a dar una energı́a de Fermi
EF = E0 .
En la práctica anterior vimos que la densidad electrónica es
2
n= kF
π

10
Materia Condensada Año 2020

en el caso unidimensional. A su vez, la densidad n = N/L donde N es la cantidad de

sitios (que es igual a la cantidad de electrones) y L = N a es la longitud del sistema
(a es la constante de red). Juntando todo, obtenemos
π
kF =
2a
y reemplazando en la relación de dispersión
π
EF = E0 − 2t cos a = E0
2a
Nuevamente, el resultado coincide con lo que se esperaba.

6. Problema:
Estructura de bandas en 3 dimensiones:
Calcule la relación de dispersión E(k) utilizando un modelo de tight binding con un orbital
por sitio para una red cúbica simple, una fcc, y una bcc. Dibuje a lo largo de un camino.
Solución:
De todas estas redes tridimensionales, vamos a resolver la más simple: la cúbica simple.
El resto le quedan al lector a modo de práctica.
La lógica es la misma que en el ejercicio anterior, donde ahora todas las variables son
vectores
1 X ik·rj
|ki = √ e |ji
N j
De la misma manera llegamos a la ecuación
X X
eik·rj h0|H|ji = E eik·rj h0|ji
j j

Ahora, en el término de la derecha tenemos nuevamente una delta δ0,j . En el término

de la derecha tenemos h(0, 0, 0)|H|ji = −t cuando |ji = ±|(1, 0, 0)i, |ji = ±|(0, 1, 0)i, y
|ji = ±|(0, 0, 1)i. La forma de la relación de dispersión queda entonces muy similar al
caso unidimensional X
E = E0 − 2t cos(ki a)
i=x,y,z

El camino tı́pico en la red cuadrada es

1 π 2 π π 3 4 π π π 5 π π
(0, 0, 0) →
− ( , 0, 0) →
− ( , , 0) →
− (0, 0, 0) →
− ( , , )→
− ( , , 0)
a a a a a a a a
Veamos entonces

• Tramo 1: ky = kz = 0 y kx = k variando entre 0 y π/a. Entonces

E = E0 − 4t − 2t cos(ka)

que va desde E0 − 6t a E0 − 2t en el borde de zona.

11
Materia Condensada Año 2020

• Tramo 2: kx = π/a y kz = 0, con ky = k variando entre 0 y π/a. Entonces

E = E0 − 2t cos(ka)

que va desde E0 − 2t a E0 + 2t.

• Tramo 3: kz = 0 y kx = ky = k variando entre π/a y 0. Entonces

E = E0 − 2t − 4t cos(ka)

que va desde E0 + 2t a E0 − 6t.

• Tramo 4: kx = ky = kz = k variando entre 0 y π/a. Entonces

E = E0 − 6t cos(ka)

que va desde E0 − 6t a E0 + 6t.

• Tramo 5: kx = ky = π/a y kz = k variando entre π/a y 0. Entonces

E = E0 + 4t − 2t cos(ka)

que va desde E0 + 6t a E0 + 2t.

Para valores arbitrarios de E0 , t y a, algo ası́:

E

(0,0,0) (π/a,0,0) (π/a,π/a,0) (0,0,0) (π/a,π/a,π/a) (π/a,π/a,0)

k

7. Problema: Falta (es más de lo mismo)

8. Problema:
Semiconductor unidimensional
Considere el modelo tight binding representado en la figura con dos orbitales hı́bridos sp
por átomo:
donde:

• E0 = (Ep + Es )/2.
• −V2 = hopping entre celdas.

12
Materia Condensada Año 2020

• V1 = (Ep − Es )/2 hopping dentro de una celda.

• Es = energı́a del orbital atómico s.
• Ep = energı́a del orbital atómico p.

(a) Calcular la relación de dispersión y graficar las bandas de energı́a.

(b) Esquematizar la densidad de estados g(E).
(c) Verificar cuáles son los estados si V2 = 0.

Solución:
Ahora que tenemos dos orbitales por sitio, la función de onda de Bloch se escribe como
una combinación lineal de orbitales de la siguiente manera
2
!
X X
|ki = eikx ci |i, ji
j i

donde i es el ı́ndice de orbital y j el del sitio de la red.

(a) Ahora, para calcular la relación de dispersión vamos a tener un sistema de dos
ecuaciones que salen de las siguientes igualdades

h1, 0|H|ki = Eh1, 0|ki

h2, 0|H|ki = Eh2, 0|ki

donde los dos estados de la izquierda corresponden a los dos orbitales del sitio 0.
Estas ecuaciónes, escribiendo la forma completa de |ki, resultan en
2
! 2
!
X X X X
eikx ci h1, 0|H|i, ji = E eikx ci h1, 0|i, ji
j i j i

2
! 2
!
X X X X
eikx ci h2, 0|H|i, ji =E eikx ci h2, 0|i, ji
j i j i

Los términos de la derecha, igual que en los casos anteriores, son δ1,i δ0,j en la primer
ecuación y δ2,i δ0,j en la segunda. Los términos de la derecha son E0 , −V2 , o V1 según
corresponda. Por ejemplo, en la primera ecuación h1, 0|H|i, ji = E0 cuando i = 1 y
j = 0; = V1 cuando i = 2 y j = 0; y = −V2 cuando i = 2 y j = −1. De esta manera,
se puede llegar al sistema de dos ecuaciones y dos incógnitas

c1 (E0 − E) + c2 (V1 − V2 e−ika ) = 0

13
Materia Condensada Año 2020

c1 (V1 − V2 eika ) + c2 (E0 − E) = 0

Que tiene solución no trivial cuando la matriz caracterı́stica (que es hermı́tica) tiene
determinante nulo. De esto se obtienen las dos bandas
q
E = E0 ± V12 + V22 − 2V1 V2 cos(ka)

Graficando para valores arbitrarios:

E

-π/a 0 π/a
k

(b) En el caso de la digura, la densidad de estados tendrá una divergencia en la energı́a

más baja y luego decrecerá hasta tomar un mı́nimo en el medio de la primer banda.
Luego divergerá nuevamente en el tope de la primer banda, habrá un gap, y se
repetirá lo mismo para la banda superior.
(c) Cuando V2 = 0 tenemos los sitios desacoplados y los orbitales de distintos sitios no
se conectan. Por lo tanto, tenemos un LCAO de dos orbitales en un átomo. El
resultado de nuestra relación de dispersión es

E = E0 ± V1

que si vemos la relación entre E0 , V1 , Es y Ep , resulta

E− = Es E+ = Ep

Estas son las energı́as de los orbitales sin hibridizar.

9. Problema: Falta

10. Problema: Falta

11. Problema: Falta

12. Problema:
Ladder (escalera)
Considere un estructura pseudo-unidimensional en forma de ladder (escalera) tal como
se muestra en la figura. Esta estructura es relevante para describir las propiedades

14
Materia Condensada Año 2020

magnéticas de diversos óxidos. La estructura electrónica de la ladder puede describirse

mediante un modelo tight binding con un orbital por átomo, energı́a de sitio E0 , hopping
a primeros vecinos −t entre átomos de una misma cadena y hopping a primeros vecinos
−g entre átomos de cadenas diferentes (peldaños).

(a) Calcular y graficar la estructura de bandas.

(b) Determinar las funciones de onda de todos los estados electrónicos del sistema. ¿Hay
algo que le resulte familiar? ¿Las puede interpretar de alguna manera?
(c) Suponga que cada átomo aporta 1 electrón de conducción. Esquematice la estruc-
tura de bandas, ubique el nivel de Fermi, y clasifique al sistema de acuerdo a sus
propiedades de conducción en los siguientes casos particulares:
i. t = 0 (¿cómo interpreta este caso?)
ii. gt
iii. g = 1.9t
iv. g = 3t

Solución:
Este problema es similar al número 8, donde podemos tomar la red como una cadena
lineal y los dos átomos de cada peldaño cumplen un papel similar al de los dos orbitales
de antes (aunque los elementos de matrices ahora son diferentes).

(a) Tenemos dos átomos por sitio de la red, los cuales etiquetamos a (arriba) y b (abajo).
La función de onda de Bloch se escribe de la siguiente manera
X
ik xj
|ki = e CA |A, ji + CB |B, ji
j

donde α señala el átomo en el peldaño y j el del peldaño en la red.

Igual que antes, tenemos que resolver la ecuación de autovalores Ĥ|ki = E|ki, lo
cual hacemos proyectando sobre los estados en un peldaño particular, digamos el
j = 0. Los elementos no nulos para cada caso serán:

15
Materia Condensada Año 2020

hA, 0| hB, 0|

hA, 0|H|A, 0i = E0 hB, 0|H|B, 0i = E0

hA, 0|H|A, ±ai = −t hB, 0|H|B, ±ai = −t

hA, 0|H|B, 0i = −g hB, 0|H|A, 0i = −g

y obtenemos el siguiente sistema de ecuaciones:

(
CA (E0 − E − 2 t cos[k a]) − CB g = 0
(1)
−CA g + CB (E0 − E − 2 t cos[k a]) = 0
que se resuelve muy facilmente
E± (k) = E0 − 2 t cos(k a) ± g
Vemos que el resultado es igual que la cadena monoatómica, pero ahora tenemos
dos bandas y cada una está corrida en una cantidad g hacia arriba o abajo en
energı́as. En la cadena monoatómica el ancho de la banda es 4t y está centrada en
E0 , el mı́nimo y máximo son E0 − 2t y E0 + 2t, respectivamente. Aquı́, debido al
corrimiento en g, tendremos tres situaciones diferentes, que vemos en la figura 1.
E0+g+2t E0+g+2t E0+g+2t

E0+g
E0+g
E0+g
E0+g-2t E0-g+2t
E0 E0 E0
E

E0-g+2t E0+g-2t

E0-g
E0-g
E0-g

E0-g-2t E0-g-2t E0-g-2t

-π/a 0 π/a -π/a 0 π/a -π/a 0 π/a
k k k

(a) Caso g > 2 t (b) Caso g = 2 t (c) Caso g < 2 t

Figure 1: E± (k) = E0 − 2 t cos(k a) ± g. Violeta: E− ; Verde: E+

(b) Para E− , la banda de menor energı́a, es E0 − E− − 2 t cos(k a) = +g, y el sistema

de ecuaciones de antes
√ implica que CA = CB . Por normalización elegimos ambas
constantes igual a 1/ 2.
√
Para E+ , de manera similar nos queda CA = −CB = 1/ 2.
Finalmente la función de onda para cada banda y para cada vector de onda k es:
X |A, ji ∓ |B, ji
|ki± = eik xj √
j
2

Vemos que los estados |ki− resultan una suma de los estados bonding de cada
példaño, mientras que los estados |ki+ suman los estados antibonding de cada
peldaño.

16
Materia Condensada Año 2020

(c) Si la cadena tiene N peldaños y cada peldaño tiene dos átomos, la cantidad total de
electrones será 2 N . Por otro lado cada banda completa posee N niveles de energı́a
en su 1ZB, cada uno pudiendo acomodar 2 electrones con espines opuestos.
i) t = 0 es equivalente a que los peldaños se desacoplen entre sı́, y no hay más salto
de electrones entre los peldaños. Otra forma de interpretar es que las bandas de
conducción se vuelven completamente chatas y no hay dispersión, por lo tanto
no hay conducción. Las dos bandas chatas resultan sencillamente los N estados
bonding por un lado y los N estados antibonding por el otro. La banda inferrior
está completamente llena con los 2N electrones y estamos an un caso aislante.

E0+g

E0
E

E0-g=EF

-π/a 0 π/a
k

Figure 2: Caso t = 0

ii) g << t puede entenderse como dos cadenas monoatómicas que están débilmente
acopladas, con lo cual las relaciones de dispersión de los estados electrónicos
serán muy parecidas a la de las dos cadenas por separado. El acoplamiento g,
como ya vimos, provoca una separación de las dos bandas.

E0+2t

E0=EF
E

E0-2t

-π/a 0 π/a
k

Figure 3: Caso g << t

El sistema será un metal, muy parecido al metal cuando tenemos dos cadenas
lineales separadas, cada una con un electron por sitio.
iii) g = 1.9 t se encuentra muy cerca del caso g = 2 t. En la figura 4 podemos ver
que será un metal, ya que los electrones que se encuentran cerca del nivel de
Fermi en ambas bandas tienen estados desocupados accesibles inmediatamente
después. Pero también vemos que los electrones en la banda inferior tiene muy
pocos estados en la misma banda a los cuales acceder, mientras que la otra banda

17
Materia Condensada Año 2020

E0+g+2t

E0+g

E0=EF

E
E0-g

E0-g-2t
-π/a 0 π/a
k

Figure 4: Caso g = 1.9 t

tiene muy pocos electrones disponibles para excitar. Con lo cual será un ”metal”
pero con una conducción muy baja, a veces considerado un ”semimetal”.
iv) Para g = 3 t estamos en el caso en que las dos bandas están lo suficientemente
separadas como para que haya un gap entre el último estado superior de E− y
el mas bajo de E+ . Por lo tanto el sistema será un aislador

E0+g+2t

E0+g

E0+g-2t
E0
E

E0-g+2t=EF

E0-g

E0-g-2t
-π/a 0 π/a
k

Figure 5: Caso g = 3 t

13. Problema:
Estructura tipo CsCl en 2D

(a) Calcular la estructura de bandas de un cristal bidimensional utilizando el modelo de

tight binding mostrado en la figura. Dibuje las bandas a lo largo de direcciones de
simetrı́a.
(b) Si los átomos A aportan dos electrones de conducción y los átomos B aportan sólo
un electrón de conducción, ubique esquemáticamente el nivel de Fermi

Solución:
Este problema involucra una red de Bravais cuadrada con motivo de dos átomos. Tomamos
la red de los átomos A como nuestra red de Bravais, con un motivo de dos átomos en
dA = (0, 0) y dB = (a/2, a/2).

18
Materia Condensada Año 2020

(a) Nuevamente, tenemos dos átomos por sitio de la red, A con energı́a EA y B con
energı́a EB . La función de onda de Bloch podemos escribirla de la siguiente manera
X
ik·Rj
|ki = e CA |A, Rj i + CB |B, Rj i
j

donde j señala el sitio de la red cuadrada.

Igual que antes, tenemos que resolver la ecuación de autovalores Ĥ|ki = E|ki, lo
cual hacemos proyectando sobre los estados del sitio Rj = 0.
X
ik·Rj
EA CA + e CA hA, 0|Ĥ|A, Rj i + CB hA, 0|Ĥ|B, Rj i = E CA
j6=0
X
ik·Rj
E B CB + e CA hB, 0|Ĥ|A, Rj i + CB hB, 0|Ĥ|B, Rj i = E CB
j6=0

Los elementos no nulos para cada caso serán:

hA, 0| hB, 0|

hA, 0|H|A, 0i = EA hB, 0|H|B, 0i = EB

hA, 0|H|B, 0i = −t hB, 0|H|A, 0i = −t

hA, 0|H|B, (−a, 0)i = −t hB, 0|H|A, (a, 0)i = −t

hA, 0|H|B, (−a, −a)i = −t hB, 0|H|A, (0, a)i = −t

hA, 0|H|B, (0, −a)i = −t hB, 0|H|A, (a, a)i = −t

y obtenemos el sistema de ecuaciones:

(
CA (EA − E) − t CB 1 + e−ikx a + e−iky a + e−i(kx +ky ) a = 0



(2)
−t CA 1 + eikx a + eiky a + ei(kx +ky ) a + CB (EB − E) = 0

19
Materia Condensada Año 2020

Haciendo el determinante igual a cero para encontrar soluciones no triviales,


2
(E − EA )(E − EB ) =t 4 + 4 cos(kx a) + 4 cos(ky a) + 2 cos(kx a + ky a) + 2 cos(kx a − ky a)

2
=4 t 1 + cos(kx a) + cos(ky a) + cos(kx a) cos(ky a)

=γ

y debemos resolver la ecuación E 2 − (EA + EB ) E + EA EB − γ = 0, la cual nos da

s 2
EA + EB EA − EB
E± = ± +γ
2 2

Tomando EB < EA y dibujamos en la figura 6 las relaciones de dispersión en el

EA
(EA+EB)/2
EB

(0,0) (π/a,0) (π/a,π/a) (0,0)

k

Figure 6: Violeta: E− ; Verde: E+

mismo camino que el ejercicio 3.

(b) Si los átomos A aportan 2 electrones y los B uno solo, entonces tenemos 3 por cada
sitio de la red. En otras palabras, tenemos 3N electrones en una red de Bravais de
N sitios (o N motivos de 2 átomos). 2N electrones me llenaran la banda inferior E− ,
mientras que los N restantes llenarán la mitad de E+ , y el material será un metal.
El nivel de Fermi entonces estará dentro de la banda E+ (no necesariamente a la
mitad de su ancho de banda, ya que no podemos decir que su densidad de estados
es simétrica).

20
