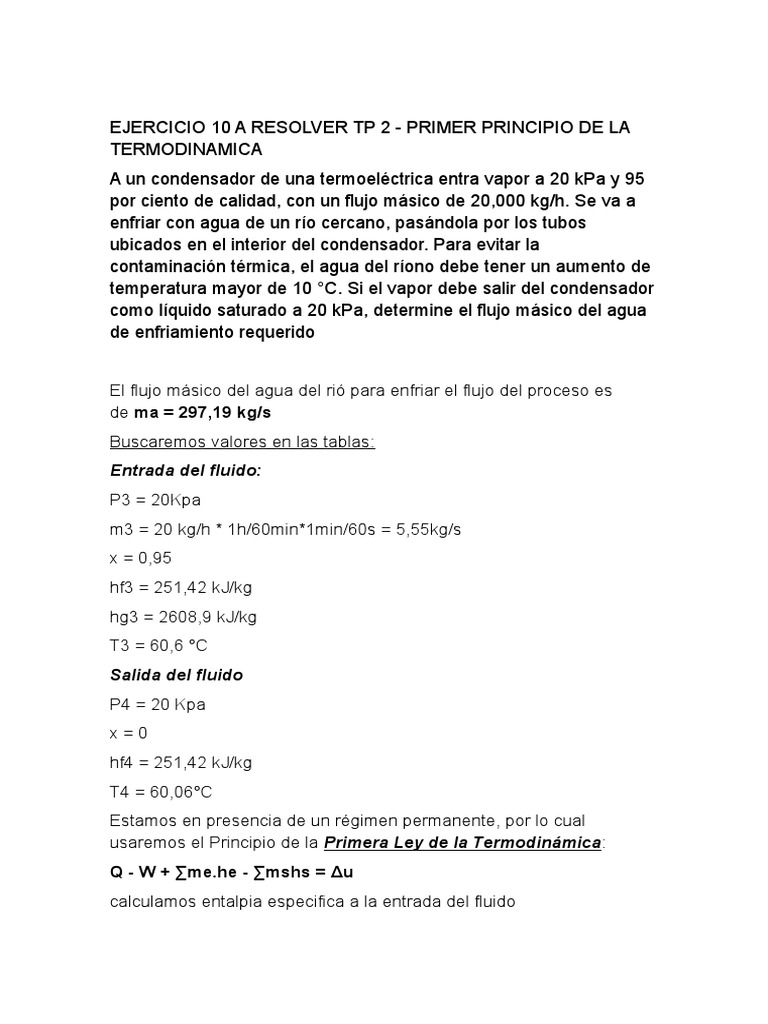

EJERCICIO 10 A RESOLVER TP 2 - PRIMER PRINCIPIO DE LA

TERMODINAMICA
A un condensador de una termoeléctrica entra vapor a 20 kPa y 95
por ciento de calidad, con un flujo másico de 20,000 kg/h. Se va a
enfriar con agua de un río cercano, pasándola por los tubos
ubicados en el interior del condensador. Para evitar la
contaminación térmica, el agua del ríono debe tener un aumento de
temperatura mayor de 10 °C. Si el vapor debe salir del condensador
como líquido saturado a 20 kPa, determine el flujo másico del agua
de enfriamiento requerido

El flujo másico del agua del rió para enfriar el flujo del proceso es
de ma = 297,19 kg/s
Buscaremos valores en las tablas:
Entrada del fluido:
P3 = 20Kpa
m3 = 20 kg/h * 1h/60min*1min/60s = 5,55kg/s
x = 0,95
hf3 = 251,42 kJ/kg
hg3 = 2608,9 kJ/kg
T3 = 60,6 °C
Salida del fluido
P4 = 20 Kpa
x=0
hf4 = 251,42 kJ/kg
T4 = 60,06°C
Estamos en presencia de un régimen permanente, por lo cual
usaremos el Principio de la Primera Ley de la Termodinámica:
Q - W + ∑me.he - ∑mshs = Δu
calculamos entalpia especifica a la entrada del fluido
h3 = hf + x (hg-hf)
h3 = 251,42 kJ/kg + 0,95 ( 2608,9 kJ/kg - 251,42 kJ/kg)
h3 = 2491,026 kJ/kg
Suponiendo que el rió tiene una Temperatura ambiente de T1 = 20°C
entonces la salida sera de T2 = 30°C
Entalpias del agua de rio en tabla (liquido saturado)
hf1@20°C = 83,915 kJ/kg
hf2@30°C = 125,74 kJ/kg
∑me.he =  ∑mshs
m1h1 + m3h3 = m2h2 + m4h4
Donde: m1 = m2 = ma y m3 = m4 = mf
mah1 + mfh3 = mah2 + mfh4
ma (h1 - h2) = mf (h4 - h3)
ma = mf (h4 - h3) / (h1 - h2)
ma = 5,55kg/s ( 251,42 kJ/kg -2491,026 kJ/kg) / (83,915 kJ/kg - 125,74
kJ/kg)
ma = 297,19 kg/s

EJERTCICIO 4

A una tobera entra vapor de agua a 400 °C y 800 kPa, con una velocidad de 10 m/s, y sale a 300
°C y 200 kPa, mientras pierde calor a una tasa de 25 kW. Para un área de entrada de 800 cm2,
determine la velocidad y el flujo volumétrico del vapor de agua en la salida de la tobera.

La velocidad del flujo a la salida de la tobera es de V2 = 606 m/s

y el flujo volumetrico es de Q = 2.7 m³/s

Realizamos un balance de energía

-Qs = m(h2 - h1) + m(V²/2 - V1²/2)
Con las presiones dadas nos dirigimos a la tablas de propiedades
termodinámicas en vapor sobrecalentado
  P1 = 800 kPa   T  = 400°C

h1 = 3267.7 kJ/kg
v1 = 0.38429 m³/kg

 P2 = 200 kPa   T  = 300°C

h2 = 3072.1 kJ/kg
v2 = 1.31623 m³/kg

 Calculamos el flujo masico,

m =dA1V = A1V/v1
m = 800cm²(1/100)²*10m/s / 0.38429 m³/kg
m = 2.05 kg/s
De la ecuacion de balance de energía
-25kW = 2.05kg/s(3072.1 kJ/kg - 3267.7 kJ/kg) + 2.05kg/s(V²/2 -
(10m/s)²/2)
V2 = 606 m/s
Flujo volumetrico
Q = mv2
Q = 2.05kg/s * 1.31623 m³/kg
Q = 2.7 m³/s

RESP. 2

1.- El valor de la velocidad del flujo en la salida de la tobera es de V2

= 606 m/s
2.- El valor del flujo volumétrico del vapor de agua es de Q = 2.73
m³/s

Termodinámica
  Se define como la ciencia de la energia y el estudio de los cambios
en las propiedades de los materiales y los procesos asociados al
calor relaciona con el trabajo.
Para resolver este problema es necesario apliquemos un balance
termodinámico de energia, de la siguiente forma:
-Qs = m(h2 - h1) + m(V²/2 - V1²/2)
Con las presión y temperaturas dadas, nos dirigimos a las tabla de
propiedades termodinámicas del agua.

 P1 = 800 kPa   T  = 400°C

h1 = 3267.7 kJ/kg
v1 = 0.38429 m³/kg


 P2 = 200 kPa   T  = 300°C

h2 = 3072.1 kJ/kg
v2 = 1.31623 m³/kg
Como necesitamos la tasa de flujo de vapor con la siguiente
ecuacion:
m = dVs   pero d (densidad) = 1/v
m = 10m/s * 0.08m² / 0.38429 m³/kg
m  = 2.08kg/s
Sustituimos en ecuacion del balance
-25kW = 2.05kg/s(3072.1 kJ/kg - 3267.7 kJ/kg) + 2.05kg/s(V²/2 -
(10m/s)²/2)
V2 = 606 m/s
Ahora para saberle valor del flujo volumétrico, usamos la ecuacion
de caudal, dada por la expresión
Q = mv
Q = 2.08kg/s * 1.31623 m³/kg
Q = 2.73 m³/s
EJERCICIO 3 TP 2 - PRIMER PRINCIPIO DE LA TERMODINAMICA Un dispositivo aislado de
cilindro-émbolo contiene 5 L de agua líquida saturada a una presión constante de 175 kPa. Una
rueda de paletas agita el agua, mientras que pasa una corriente de 8 A durante 45 min, por una
resistencia colocada en el agua. Si se evapora la mitad del líquido durante este proceso a
presión constante, y el trabajo de la rueda de paletas es 400 kJ, determine el voltaje de
suministro. También, muestre el proceso en un diagrama P-V con respecto a líneas de
saturación

https://es.scribd.com/document/521992202/424u2

EJERCICIO 2 TP 2 - PRIMER PRINCIPIO DE LA TERMODINAMICA Dos recipientes, el recipiente A

y el recipiente B, están separados por una división. En un principio, el tanque A contiene 2 kg
de vapor de agua a 1 MPa y 300 °C, mientras que el recipiente B contiene 3 kg de vapor
húmedo de agua, a 150 °C,con 50 por ciento de fracción de masa de vapor. Entonces se quita la
división, y se deja mezclar los dos lados, hasta que se establece el equilibrio mecánico y
térmico. Si la presión del estado final es 300 kPa, determine a) la temperatura y la calidad del
vapor (si es un vapor húmedo) en el estado final, y b) la cantidad de calor perdida de los
recipientes
