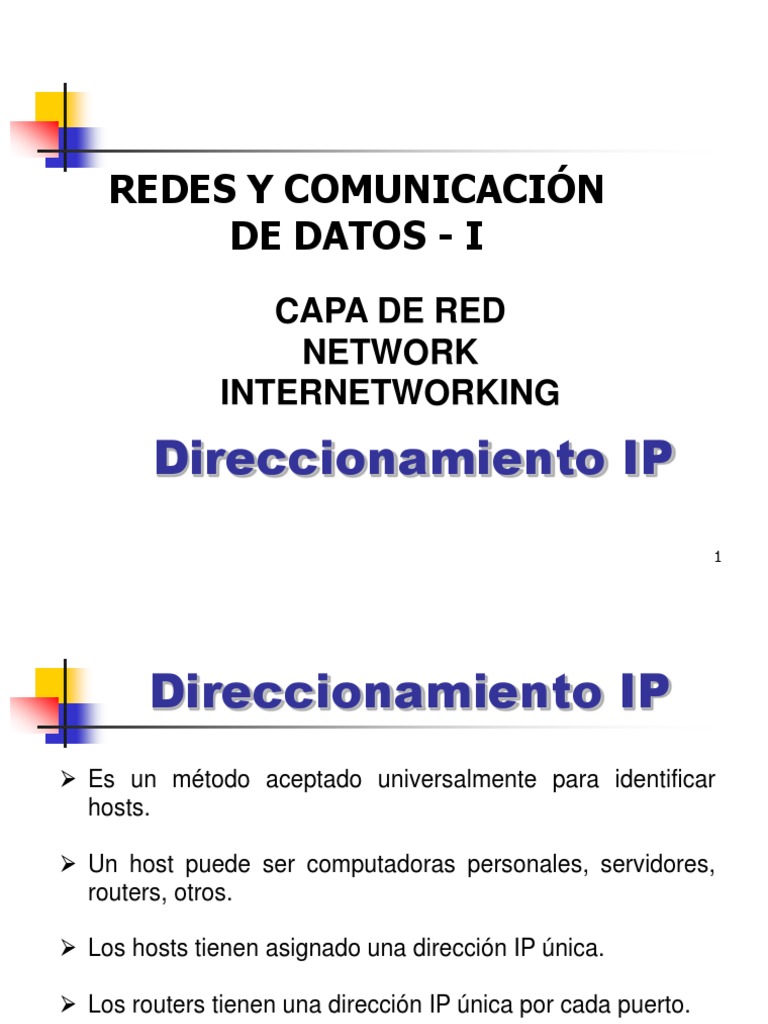

REDES Y COMUNICACIÓN

DE DATOS - I
CAPA DE RED
NETWORK
INTERNETWORKING

Direccionamiento IP
1
 Direccionamiento IP
 Es un método aceptado universalmente para identificar
hosts.

 Un host puede ser computadoras personales, servidores,

routers, otros.

 Los hosts tienen asignado una dirección IP única.

 Los routers tienen una dirección IP única por cada puerto.

 Un Bridge, Switch tienen asignado una dirección IP única.

 Internet es una gran red virtual de direcciones IP.

2
3
 Direccionamiento IP

Una dirección IPv4 está formado por 32 bits (4

Bytes).
(0 - 31): 232 = 4,294´967,296 direcciones de host
diferentes

Notación hexadecimal IPv4: Las direcciones

IPv4, de 32 bits de longitud, se escriben en dos
grupos de cuatro dígitos hexadecimal 68E6:8C64

4
 Direccionamiento IP

Una direccion IPv6 esta formado por 128 bits (16

byte)(0–127): 2128 = 340.282.366.920.938.
463.463.374.607.431.768.211.456 direcciones o
340 sextillones de direcciones.

Notación hexadecimal IPv6: Las direcciones IPv6,

de 128 bits de longitud, se escriben en ocho grupos
de cuatro dígitos hexadecimal
68E6:8C64:FFFF:FFFF:0000:1180:086A:FFFF.

5
 Direccionamiento IP

El campo de direcciones está dividido en dos

partes:
 Dirección de Red
 Dirección de Host

Los hosts conectados en la misma red deben

tener el mismo número asignado en la parte de
la dirección de red pero diferente número de host
en el campo de direccion de host.

6
 Direccionamiento IP

Dentro del rango de direcciones de cada red IPv4,

existen tres tipos de direcciones:

1. Dirección de red: la dirección en la que se hace

referencia a la red.
2. Dirección de broadcast: una dirección especial
utilizada para enviar datos a todos los hosts de
la red.
3. Direcciones host: las direcciones asignadas a
los dispositivos finales de la red.

7
8
 Dirección de Red
La dirección de red es una manera estándar de hacer referencia a
una red.

Por ejemplo: se podría hacer referencia a la red de la figura como

"red 10.0.0.0".
Ésta es una manera mucho más conveniente y descriptiva de
referirse a la red que utilizando un término como "la primera red".
Todos los hosts de la red 10.0.0 tendrán los mismos bits de red.

La dirección de red, utiliza la dirección más baja en el rango

de la red. Esta dirección tiene un 0 para cada bit de host en la
porción de host de la dirección.
Para la red 10.0.0 con 24 bits de red, la DIRECCIÓN DE RED sería
10.0.0.0 (10.0.0.00000000).

9
10
 Dirección de Broadcast
La dirección de broadcast IPv4 , es una dirección especial para
cada red que permite la comunicación a todos los host en esa red.
Para enviar datos a todos los hosts de una red, un host puede
enviar un solo paquete dirigido a la dirección de broadcast de la
red.

La dirección de broadcast utiliza la dirección más alta en el

rango de la red. Ésta es la dirección en la cual los bits de la
porción de host son todos 1.

Para la red 10.0.0 con 24 bits de red, la DIRECCIÓN DE

BROADCAST sería 10.0.0.255. (10.0.0.11111111), a esta dirección
se la conoce como “BROADCAST DIRIGIDO”.
11
 Broadcast Dirigido
 Permite a un host conectado a una red remota, transmitir un
solo paquete por difusión (broadcast) a todos los hosts de la
red destino.
 Los paquetes de broadcast dirigido pueden atravesar routers
hasta llegar a la red destino.

 La dirección destino contiene una dirección de red válida y un

identificador de broadcast en el campo de la dirección de host.
 La dirección de HOST son todos “unos” o todos “ceros”.

 Para la red de clase B: 178.1.hhh.hhh y 178.1.hhh.hhh son

considerados como direcciones de BROADCAST DIRIGIDO
178.1.0.0 y 178.1.255.255
12
 Broadcast Limitado
 Permanece en la misma red donde se origina el
broadcast.
 No puede pasar a través de un Router IP
 Se difunde a través de Hubs, Bridges y Switches
 La dirección de RED y de HOST son todos “ceros” o
todos “unos”.
 0.0.0.0 ó 255.255.255.255, son direcciones de
BROADCAST LIMITADO
 Usado típicamente para comunicar a todos los
dispositivos de una red de area local.

13
 Broadcast Limitado y
Broadcast Dirigido
A B

Red 160.1.0.0 Router A Port 1

C D
Port 2
150.2.0.0
Port 1 F
E
Router B
Port 2
170.3.0.0
14
 Recipientes de Paquetes
difundidos por el Host A

Origen Destino Recipientes

Host A 255.255.255.255 Host A, Host B, Rtr_A Port 1
Host A 160.1.255.255 Host A, Host B, Rtr_A Port 1
Host A 150.2.255.255 Host C, D, Rtr_A Port 2, Rtr_B P 1
Host A 170.3.255.255 Host E, Host F, Rtr_B Port 2

15
 Ejemplo
160.1.0.1 160.1.0.2 160.1.0.3

Red 160.1.0.0 160.1.0.5 160.1.0.6

Bridge 160.1.0.4

Red 160.1.0.0
160.1.0.7
Router
Red 180.5.0.0 180.5.0.1

180.5.0.2 180.5.0.3 180.5.0.4 180.5.0.5 16

 Ejemplo

 Los segmentos conectados por Bridges IP

comparten el mismo campo de dirección de red
pero diferentes campos de dirección de host.

 Los segmentos interconectados por Routers

deben tener diferentes direcciones de red en
cada puerto.

 Los hosts con diferentes direcciones de red

deben comunicarse a través de Routers.
17
 Dirección de Host

Como se indico con anterioridad, cada dispositivo

final requiere una dirección única para enviar un
paquete a dicho host.

En las direcciones IPv4, se asignan los valores

entre la dirección de red y la dirección de broadcast
a los dispositivos en dicha red.

18
19
 Direccionamiento IP
Toda estacion IP (host) posee una direccion IP de 32 bits (4
Bytes), esto en la versión 4 de IP, siendo esta unica y
univoca por estacion IP.

0123... . . . 29 30 31

Dirección de Red Dirección de Host

20
 Direccionamiento IP
Toda estación IP posee dos campos:
 Network ID

 Host ID

NUMERO IP

11001000. 00010000. 00001100. 00001001

200 . 16 . 12 . 9
Network ID Host ID 21
 Direccionamiento IP
NETWORK ID:
Es la identificación de la red que congrega a un conjunto
de estaciones IP, haciendo una analogia con una familia
serian los apellidos de la familia.

HOST ID:
Es la identificación de cada componente de la red,
haciendo una analogia con una familia serian los nombres
de cada miembro de la familia, el cual nos diferencia de
nuestros hemanos.

22
 Direccionamiento IP

 Dentro de una misma red (un mismo network

ID), todos los miembros de dicha red tienen el
mismo Network ID.

 Dentro de una misma red (un mismo network

ID), todos los miembros de dicha red tienen su
propio HOST ID.

23
 Direccionamiento IP

Para garantizar que el campo de red sea unico

dentro de una dirección de Internet, deben ser
asignados por una autoridad central: Internet
Network Information Center (Inter NIC).

El campo de host de una dirección IP, es

responsabilidad del administrador local.

24
 Direccionamiento IP
Para facilitar la lectura y entendimiento, las direcciones IP
se escriben en notación decimal, separados por puntos.

Los cuatro bytes de una dirección IP, pueden dividirse en

dirección de red y dirección de host de varias formas,
generándose las clases o tipos de direcciones IP: Clases
A, B, C, D, E.

Las direcciones IP Clase A, B, C, se le conocen como

“classful”

25
Clases de Direcciones IP

 REDES CLASE A
 REDES CLASE B

 REDES CLASE C

 REDES CLASE D

 REDES CLASE E

26
 Notación Decimal
CUADRO RESUMEN

27
 REDES CLASE A
Formato de Direcciones Clase A
0 1 7 8 31
0 Red (7) Dirección de Host (24)

 Presentan 8 bits de Network ID, el primer bit de

orden superior = 0 ID
 y 24 bits de HOST ID,
MASK: 255.0.0.0

28
 REDES CLASE A

Formato de Direcciones Clase A

0 1 7 8 31

0 Red (7) Dirección de Host (24)

 Existen (2^7) - 2 = 128 - 2 = 126 redes de

este tipo.
 Cada red de esta clase puede albergar
(2^24)-2 = 16777216-2 estaciones IP (Host
IP) por cada red.
29
 Notación Decimal
REDES CLASE A
Ejemplo Clase A

Red Host
0 31
00011110 . 00001010 . 00010101 . 00010001
30 10 21 17
30.10.21.17

30
 Notación Decimal
REDES CLASE A

 Rango del primer octeto:

1, 2, 3, ..., 124, 125, 126

 Clase A: 001 . hhh . hhh . hhh hasta 126 . hhh

. hhh . hhh

31
 Notación Decimal
REDES CLASE A
 Redes Válidas: 1 ….... 126
1= 000 000 01 red válida
126= 011 111 10 red válida

 Redes no validas: 0, 127

0= 000 000 00 red no válida
127= 011 111 11 red no válida

32
 REDES CLASE B

Formato de Direcciones Clase B

0 1 2 15 16 31
1 0 Red (14) Dirección de Host (16)

 Presentan 16 bits de Network ID, los dos primeros bits

de orden superior: 1 0
 16 bits de HOST ID
MASK: 255.255.0.0

33
 REDES CLASE B

Formato de Direcciones Clase B

0 1 2 15 16 31
1 0 Red (14) Dirección de Host (16)

• Existen: (2^14)-2 = 16384-2 redes de este

tipo y
• Cada red de esta clase puede albergar
(2^16)–2=65536-2, estaciones IP (Host IP)

34
 Notación Decimal
REDES CLASE B
 Rango del primer octeto:
128, 129, ..., 189, 190, 191

 Rango del segundo octeto:

1 ……. 254

 Clase B: 128 . 000 . hhh . hhh hasta 191 . 255 .

hhh . hhh

35
 Notación Decimal
REDES CLASE B
 Redes válidas: 128.1 ... 191.254
128.1 = 100 000 00. 000 000 01 red válida
191.254 = 101 111 11. 111 111 10 red válida

 Redes no validas: 128.0 y 191.255

128.0 = 100 000 00. 000 000 00 red no válida
191.255 = 101 111 11. 111 111 11 red no válida

36
 Notación Decimal
REDES CLASE B

Ejemplo Clase B
Red Host
0 31
10000001. 00001010 . 00000010 . 00000011
129 10 2 3

129.10.2.3

37
 REDES CLASE C

Formato de Direcciones Clase C

0 1 2 3 23 24 31
1 1 0 Red (21) Host (8)

Presentan 24 bits de Network ID, los tres primeros

bits de orden superior: 1 1 0
08 bits de HOST ID,
MASK: 255.255.255.0

38
 REDES CLASE C

Formato de Direcciones Clase C

0 1 2 3 23 24 31

1 1 0 Red (21) Host (8)

 Existen (2^21)-2 = 2,097,152-2 redes de este tipo y

 Cada red de esta clase puede albergar
(2^8)-2= 256-2=254 estaciones IP (Host IP)

39
 Notación Decimal
REDES CLASE C
 Rango del primer octeto:
192, 193, …..., 221, 222, 223
 Rango del segundo octeto:
0 ………. 255
 Rango del tercer octeto:
1 ....... 254
 Clase C: 192 . 000 . 000 . hhh hasta 223 . 255 .
255 . hhh

40
 Notación Decimal
REDES CLASE C

Redes validas: 192.0.1 ... 223.255.254

192.0.1 = 110 000 00. 000 000 00. 000 000 01 red
valida

223.255.254 = 110 111 11. 111 111 11. 111 111 10

red valida

41
 Notación Decimal
REDES CLASE C

Redes no validas: 192.0.0 y 223.255.255

192.0.0 = 110 000 00. 000 000 00. 000 000 00 red
no válida

223.255.255 = 110 111 11. 111 111 11. 111 111 11

red no válida

42
 Notación Decimal
REDES CLASE C
Ejemplo Clase C
Red Host

0 31
110 01010. 00001111 . 00010111 . 00001011
202 15 23 11
202.15.23.11

43
 REDES CLASE D

Formato de Direcciones Clase D

0 1 2 3 4 31
1 1 1 0 Direcciones Multicast

 Usado para direcciones Multicast, lo

desarrollaremos ampliamente mas adelante.
 Los cuatro bits de orden superior: 1 1 1 0

44
 IP Multicasting

0 1 2 3 31

1 1 1 0 Dirección Multicast

 Permite la transmisión de un paquete IP a todos los

miembros de un grupo de hosts.
 Un grupo de hosts tienen una sola dirección IP destino.
 Un host puede pertenecer a más de un grupo a la vez.
 No hay limitación del número de hosts que pertenecen a
un grupo.
 El administrador determina los miembros de un grupo.
45
 IP Multicasting
 Una dirección IP Multicast se implementa usando
direcciones de clase D.
 El rango de direcciones va desde 224.0.0.0 hasta
239.255.255.255.
 Todas estas direcciones son registradas por el IAB
(IP Activities Board).
 El rango de direcciones desde 224.0.0.0 hasta
224.0.0.255 están limitados a un salto; es decir no
son retransmitidos por un router a un grupo de hosts
ubicados fuera de la red local.
 Son usados para enrutamiento de direcciones de
Administración.
46
 IP Multicasting

Algunas direcciones reservadas son:

 224.0.0.0, no puede ser asignada a ningún
grupo.
 224.0.0.1, es asignado al grupo permanente
de todos los hosts IP (incluyendo routers),
esta dirección alcanza a todos los hosts de
una red directamente conectada.
 224.0.0.2, es reservada para todos los routers
No hay una dirección de multicast para todos los
hosts de Internet
47
 IP Multicast a Ethernet
Multicast
28 bits
IP multicast address

1110******************************

Ethernet multicast address

0000000100000000010111100 ************************

23 bits

48
 IP Multicast a Ethernet
Multicast

 Cada dirección IP Multicast se asocia a una dirección

multicast de MAC. En una transmisión IP debería usar
la combinación multicast IP address / MAC.

 De acuerdo al RFC 1112, los 23 bits de orden más

bajo de la dirección IP debe ser usada como los 23 bits
de orden inferior de una dirección Multicast Ethernet :
01-00-5E-00-00-00 (hex).

49
 IP Multicast a Ethernet
Multicast

 El módulo Ethernet debe ser capaz de recibir paquetes

direccionados al Multicast Ethernet correspondientes a
la dirección IP del grupo de hosts.

 Debido a que hay 28 bits significativos en una

dirección IP de grupo de hots, más de un grupo de
hosts puede ser asociado a la misma dirección de
Multicast Ethernet.

50
 IP Multicast a Ethernet
Multicast

Veamos el siguiente ejemplo:

Dirección IP Clase D Dirección Ethernet

224 . 0 . 0 . 5 01-00-5E-00-00-05
224 . 0 . 0 . 6 01-00-5E-00-00-06

51
 DIRECCIONES RESERVADAS
ESPECIALES

 127.0.0.0: Disponible para usarlo como dirección de

Loopback, “Permite realizar pruebas en procesos
internos de la misma máquina”. No es una dirección
válida por lo tanto jamás viajará a través de la red.
 128.0.0.0: Reservado
 191.255.0.0: Reservado
 192.0.0.0: Reservado
 223.255.255.0: Reservado

52
 DIRECCIONES IP ESPECIALES

 0.0.0.0: Disponible para usarlo como dirección de

Broadcast limitado, significa “este host” “este
dispositivo”

 255.255.255.255: Disponible para usarlo como

dirección de Broadcast, significa: “difusión
limitada o broadcast limitada” (red local). “Esta
red”

53
 DIRECCIONES IP ESPECIALES

 Ceros en la Dirección de red + una dirección de

Host
 Significa: “Host en ésta red”
Ejemplos: Clase C: 0.0.0.50,
Clase B: 0.0.25.53

 Una Dirección de red + Unos en la dirección de host

Significa: “Difusión dirigida para dicha red”.
Ejemplo: Clase A 10.255.255.255,
Clase C 192.168.1.255
54
