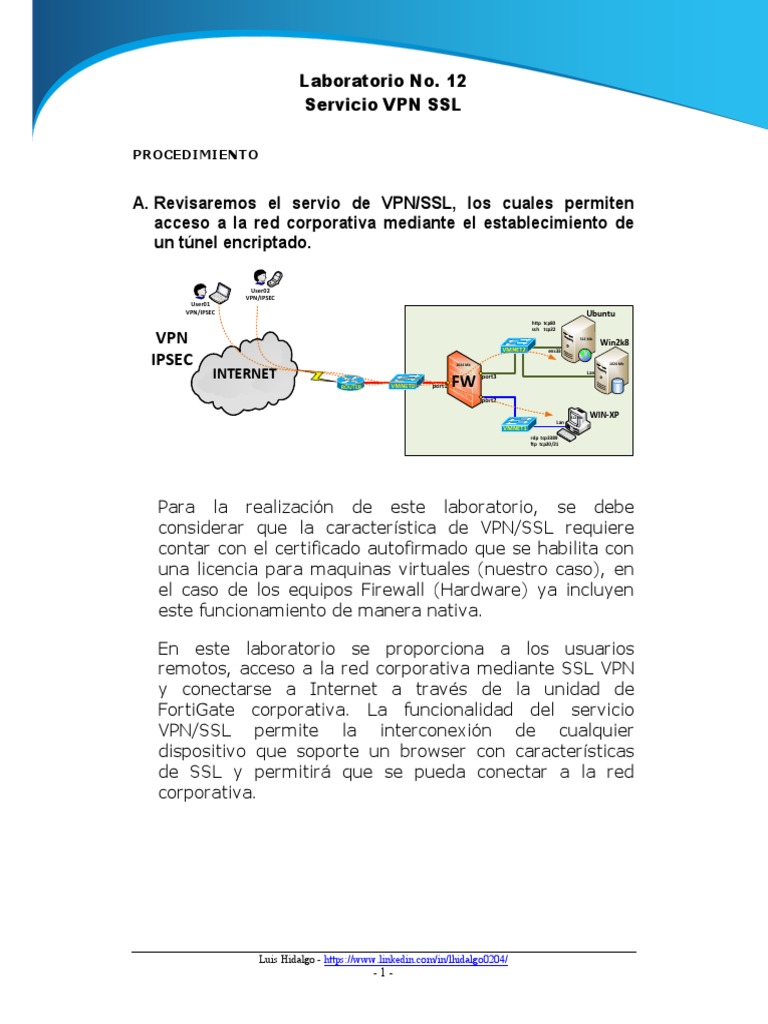

Laboratorio No.

12
Servicio VPN SSL

PROCEDIMIENTO

A. Revisaremos el servio de VPN/SSL, los cuales permiten

acceso a la red corporativa mediante el establecimiento de
un túnel encriptado.

User02
VPN/IPSEC
User01
VPN/IPSEC Ubuntu
http tcp80

VPN
ssh tcp22
512 Mb
Win2k8
VMNET2 ens33

IPSEC 1024 Mb 1024 Mb

INTERNET Lan

ROUTER VMNET0 port1 FW port3

port2

512 Mb WIN-XP
Lan
VMNET1
rdp tcp3389
ftp tcp20/21

Para la realización de este laboratorio, se debe

considerar que la característica de VPN/SSL requiere
contar con el certificado autofirmado que se habilita con
una licencia para maquinas virtuales (nuestro caso), en
el caso de los equipos Firewall (Hardware) ya incluyen
este funcionamiento de manera nativa.

En este laboratorio se proporciona a los usuarios

remotos, acceso a la red corporativa mediante SSL VPN
y conectarse a Internet a través de la unidad de
FortiGate corporativa. La funcionalidad del servicio
VPN/SSL permite la interconexión de cualquier
dispositivo que soporte un browser con características
de SSL y permitirá que se pueda conectar a la red
corporativa.

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-1-
1.Creando un Portal SSL VPN para usuarios remotos

Ir a VPN > SSL-VPN Portals

Cree un portal en base a su grupo que tiene asignado,

en este caso el perfil VPNSSL_GRUPO0X, donde X
representa el numero de su grupo. El portal full-access
permite el uso de VPN en modo tunnel y modo web. En
este escenario utilizaremos ambos modos.

Enable Split Tunneling no debe estar habilitado, esto

permitirá que todo el trafico de internet del usuario salga
por el equipo FortiGate, haciendo que su navegación a
internet cumpla con las políticas de seguridad de la
empresa.

Asegurese que el perfil creado tenga la siguiente

estructura:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-2-
 Al finalizar, deberá tener los siguientes perfiles creados:

2. Creando un Usuario y Grupo de Usuario.

Ir a User & Device > User > User Definition.

Utilice los usuarios y grupos creados en el laboratorio de

autenticación (Laboratorio 5).

3. Separar el servicio VPN/SSL de la administración del

Firewall

El servicio VPN/SSL opera sobre el servicio TCP 443 y por

defecto el servicio de administración opera en el mismo
puerto TCP 443, para evitar conflictos del funcionamiento
de ambos, se requiere modificar el puerto de servicio de
la administración del firewall al puerto TCP 10443, para
lo cual deberá realizar la siguiente configuración que a
continuación se mostrará.

Ir a System > Settings > Administration Settings

y modificar el valor del puerto de la opción “HTTPS port”,

tal como se aprecia en el siguiente grafico:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-3-
4. Configurando el servicio VPN-SSL

Ir a VPN > SSL-VPN Settings y configurar Listen on

Interface(s) seleccionando la interface que hace
referencia a su wan1.

Tome como referencia la siguiente pantalla:

En la 2da parte de la actual configuración, seleccionar la

opción ”Automatically assing addresses”, tal como se
muestra el siguiente gráfico:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-4-
En la 3ra parte de la actual configuración, defina los
grupos que se autenticaran al servicio de VPN/SSL.

Bajo Authentication/Portal Mapping, agregar los

grupos de usuarios SSL VPN, en este caso los
referenciados en el paso 2.

Presione el botón y complete los campos de

acuerdo a los grupos que se tienene habilitados:

Hasta que tenga la siguiente distribución:

Asegure establecer el perfil web-access al “All Other

Users/Groups” y al finalizar presione el botón Apply y
confirme la siguiente ventana:

Note que en la actual pagina de configuración del servicio

VPN/SSL le aparecerá el siguiente mensaje:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-5-
5. Configurar la política de acceso al servicio VPN/SSL (Internet –>
LAN).
Presione la opción anteriormente mostrada:

En la página que aparecerá, complete los campos vacios

de acuerdo al siguiente grafico:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-6-
Confirme los valores anteriormente ingresados en la
siguiente ventana:

Al confirmar, le aparecerá la siguiente ventana:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-7-
 Ahora diríjase a las políticas de seguridad Policy &
Objects > IPv4 Policy

Note que ahora tiene una politica de seguridad asociada

al servicio VPN/SSL que acaba de configurar:

Pregunte al instructor: Que es la interface ssl.root?

6. Verificando el acceso al servicio

Instale el aplicativo cliente FortiClient y configure el

servicio de acceso VPN/SSL.

Indique los siguientes valores:

Nombre de Conexión: VPN-SSL-GRUPO0X

Gateway Remoto: IP_PUBLICA_PAIS

Personalizar puerto: 443

Certificado de Cliente: Ninguno

Autenticación: Preguntar en el login

No advertir de Certificado de Servidor Inválido: Activado

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-8-
Verifique conexión al servicio VPN/SSL:

Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/

-9-
 Como se aprecia la conexion VPN/SSL fue satisfactoria:

Preguntas:

Su PC tiene acceso a Internet?

7. VPN-SSL en modo split

Ir a Policy & Objects > Addresses.

Agregar la dirección para la red local. Configurar Subnet

/ IP Range con los valores de la red local y asociar la
red a la Interface que la utilizara.

Si se habilita Enable Split Tunneling, el trafico hacia la

red corporativa será encriptada y reenviada al firewall en
la comunidad VPN-SSL, sin embargo cualquier otro
trafico que no sea la red corporativa será enviado a su
propia ruta default.

En este caso, deberías seleccionar Routing Address. El

Routing Address es la dirección de tu red corporativa
(en este caso es, Local LAN).
Luis Hidalgo - https://www.linkedin.com/in/lhidalgo0204/
- 10 -
Esto permitirá que el trafico destinado a tu red LAN
corporativa será anunciadapor el Tunel.

Modifique la política de seguridad con datos similares al

siguiente grafico:

Verifique nuevamente el acceso y confirme si la salida de

Internet de su PC se ha interrumpido.

Noto la diferencia del VPN/SSL en modo Split-tunel y sin

Split-Tunel?
