DISEÑO DE COLUMNAS HORMIGON ARMADO II
HORMIGON ARMADO II CIV-210

PROYECTO: DISEÑO DE COLUMNAS SEGÚN LA NORMA ACI 318-19

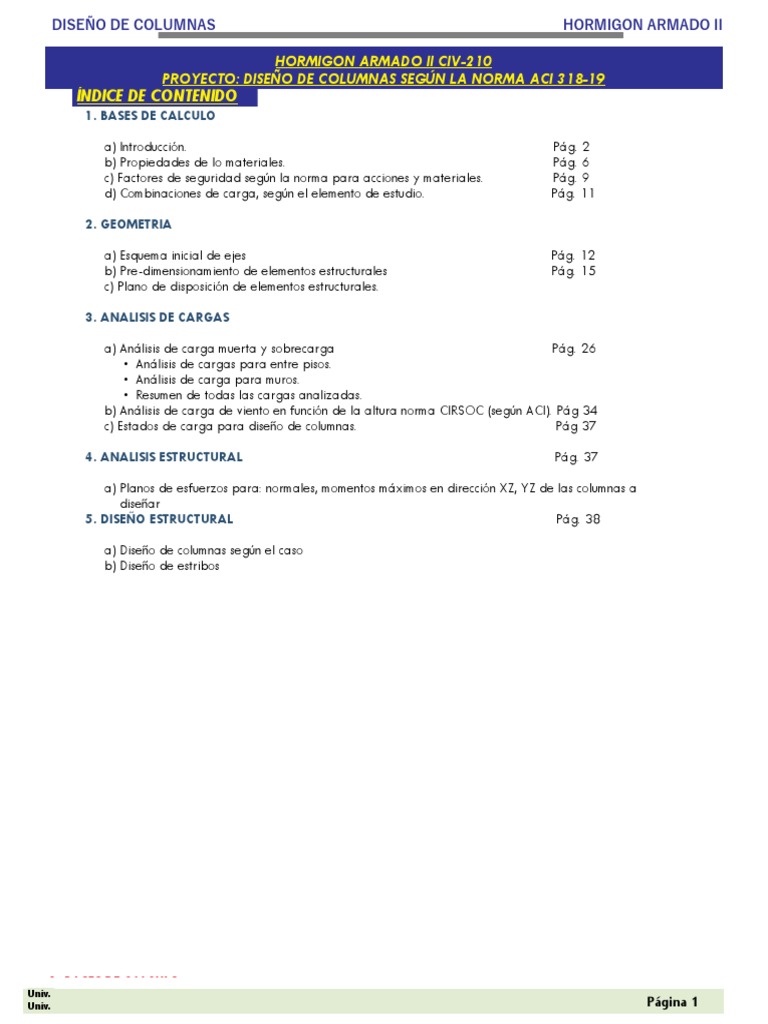

ÍNDICE DE CONTENIDO
1. BASES DE CALCULO
a) Introducción. Pág. 2
b) Propiedades de lo materiales. Pág. 6
c) Factores de seguridad según la norma para acciones y materiales. Pág. 9
d) Combinaciones de carga, según el elemento de estudio. Pág. 11
2. GEOMETRIA
a) Esquema inicial de ejes Pág. 12

b) Pre-dimensionamiento de elementos estructurales Pág. 15
c) Plano de disposición de elementos estructurales.
3. ANALISIS DE CARGAS
a) Análisis de carga muerta y sobrecarga Pág. 26

• Análisis de cargas para entre pisos.
• Análisis de carga para muros.
• Resumen de todas las cargas analizadas.
b) Análisis de carga de viento en función de la altura norma CIRSOC (según ACI). Pág 34
c) Estados de carga para diseño de columnas. Pág 37
4. ANALISIS ESTRUCTURAL Pág. 37
a) Planos de esfuerzos para: normales, momentos máximos en dirección XZ, YZ de las columnas a
diseñar
5. DISEÑO ESTRUCTURAL Pág. 38
a) Diseño de columnas según el caso

b) Diseño de estribos
1. BASES DE CALCULO
Univ.
Univ. Página 1
1. BASES DE CALCULO
a) Introducción
Las columnas son aquellos elementos verticales que soportan fuerzas de compresión y flexión, encargados de
transmitir todas las cargas de la estructura a la cimentación; es decir, son uno de los elementos más importantes
para el soporte de la estructura, por lo que su construcción requiere especial cuidado. La falla se presenta
cuando el esfuerzo directo proveniente de una carga axial sobrepasa la resistencia a la compresión del
material disponible en la sección transversal. Sin embargo, una carga excéntrica puede producir flexión y
conduce a una distribución desigual de esfuerzos en la sección.
Clasificación de las columnas

Por su forma geométrica
 Cuadradas, rectangulares, circulares, tipo L, tipo cruz, tipo poliédricas; sin embargo, las formas más usuales
de sección de columnas son las cuadradas, rectangulares y circulares.
Por su material
Univ.
Univ. Maderas, tabique, piedra, acero, hormigón, mixtas Página 2
Por su material
 Maderas, tabique, piedra, acero, hormigón, mixtas
En el presente proyecto se estudiará a las columnas de hormigón armado con barras de acero.
Una estructura de hormigón armado está formada de: hormigón (cemento portland, arena, grava y agua),
armadura metálica, que consta de aceros redondos, que se colocan como estructura.
El concreto resiste de por sí muy bien a la compresión (hasta 250 Kg/cm²). El acero presenta una gran
resistencia a la tracción (de I000 a 1200 Kg/cm2 y más).
Según su comportamiento ante las exigencias, existen fundamentalmente dos tipos de columnas de hormigón
armado:
 Columnas con estribos y columnas zunchadas.
Los estribos cumplen las siguientes funciones en las columnas:

- Definir la geometría de la armadura longitudinal.
- Mantener en su sitio al hierro longitudinal durante la construcción.
- Controlar el pandeo transversal de las varillas cuando están sometidas a compresión.
- Colaborar en la resistencia a las fuerzas cortantes
Los zunchos helicoidales cumplen las siguientes funciones:
- Confinar al hormigón del núcleo de la columna para mejorar su capacidad resistente.
- Definir la geometría de la armadura longitudinal
- Mantener en su sitio al hierro longitudinal durante la construcción.
- Controlar el pandeo transversal de las varillas cuando están sometidas a compresión.
- Colaborar en la resistencia a las fuerzas cortantes.
Por su longitud. -Las columnas se clasifican en cortas y largas.
Las columnas largas y esbeltas están sujetas a falla por pandeo en lugar de por aplastamiento. El pandeo es
la inestabilidad súbita lateral o de torsión de un miembro estructural esbelto inducida por la acción de una
carga axial antes de alcanzar el esfuerzo de fluencia del material. Bajo una carga de pandeo, una columna
comienza a deformarse lateralmente y no puede generar las fuerzas internas necesarias para restituir su
condición lineal inicial. Cualquier carga adicional haría que la columna se deformara aún más hasta que se
presente el colapso por flexión. Entre mayor sea la relación de esbeltez de una columna, es menor el esfuerzo
crítico que causa su pandeo. Un objetivo primario en el diseño de una columna es reducir su relación de
esbeltez acortando su longitud efectiva o maximizando el radio de vuelco de la sección transversal.
Consideraciones del diseño de columnas de hormigón armado.
Las columnas se deben diseñar para resistir los esfuerzos axiales generados por las cargas mayoradas
actuando sobre todos los entrepisos superiores y la cubierta, más el momento máximo debido a las cargas
mayoradas actuando sobre un solo tramo adyacente del entrepiso o cubierta que se analiza. Se debe
Univ.considerar también la condición de carga que genera la máxima relación entre el momento y la carga axial.
Univ.En pórticos o en elementos continuos se debe considerar, tanto en las columnas exteriores como Página 3
en las
actuando sobre todos los entrepisos superiores y la cubierta, más el momento máximo debido a las cargas
DISEÑO DE
mayoradas COLUMNAS
actuando HORMIGON
sobre un solo tramo adyacente del entrepiso o cubierta que se analiza. ARMADO II
Se debe
considerar también la condición de carga que genera la máxima relación entre el momento y la carga axial.
En pórticos o en elementos continuos se debe considerar, tanto en las columnas exteriores como en las
interiores, el efecto de las cargas no balanceadas de los entrepisos y cubiertas, así como el efecto de cargas
excéntricas debidas a otras causas.
Para determinar en columnas los momentos debidos a las cargas gravitatorias, se pueden considerar
empotrados, los extremos más alejados de las columnas construidas monolíticamente con la estructura.
Las columnas se flexionarán bajo la acción de los momentos y éstos tenderán a producir compresión en un lado
de las columnas y tensión en el otro. Según sean las magnitudes relativas de los momentos y las cargas axiales,
hay varias formas en que las secciones pueden fallar.
Se supone que la falla de la columna ocurre cuando la deformación unitaria a compresión en el concreto
alcanza el valor 0.003.
a) Carga axial grande con momento despreciable: para esta situación, la falla ocurre por aplastamiento del
hormigón, habiendo alcanzado todas las varillas de refuerzo en la columna su esfuerzo de  uencia en
compresión.
b) Carga axial grande y momento pequeño, tal que toda la sección transversal está en compresión: cuando una
columna está sujeta a un momento flexionante pequeño (es decir, cuando la excentricidad es pequeña), la
columna entera estará en compresión, pero la compresión será más grande en un lado que en el otro y la falla
ocurrirá por aplastamiento del hormigón, con todas las varillas trabajando a compresión.
c) Excentricidad mayor que en el caso (b), por lo que empieza a desarrollarse tensión en un lado de la columna:
si la excentricidad aumenta un poco respecto al caso precedente, empezará a desarrollarse tensión en un lado
de la columna y el acero en ese lado estará en tensión, pero con un valor menor al correspondiente al esfuerzo
de fluencia. En el lado opuesto el acero estará en compresión. La falla ocurre por aplastamiento del concreto
en el lado de compresión.
d) Condición de carga balanceada: a medida que aumenta la excentricidad, se llega a una condición en que
las varillas de refuerzo en el lado de tensión alcanzan sus esfuerzos de fluencia al mismo momento que el
concreto en el lado opuesto alcanza su compresión máxima de 0.85 fc.
Esta situación se llama condición de carga balanceada.
Univ.
Univ. Página 4
Capacidad por carga axial de columnas

En la práctica no existen las columnas cargadas en forma axial perfecta, pero un análisis de tales miembros
proporciona un punto de partida excelente para explicar la teoría del diseño de columnas reales con cargas
excéntricas. Varias ideas básicas pueden explicarse para las columnas con carga axial pura y las resistencias
obtenidas señalan límites teóricos superiores que pueden verificarse claramente con pruebas reales.
Desde hace ya varias décadas se sabe que los esfuerzos en el concreto y en las varillas de refuerzo de una
columna que soporta una carga a largo plazo no pueden calcularse con exactitud. Podría pensarse que tales
esfuerzos se pueden determinar multiplicando las deformaciones unitarias por los módulos de elasticidad
apropiados. Pero esta idea no es factible en la práctica porque el módulo de elasticidad del concreto varía
con la carga, debido al flujo plástico y a la contracción. Así es que puede verse que las partes de la carga
tomada por el concreto y por el acero varían con la magnitud y la duración de las cargas. Por ejemplo, cuanto
mayor sea el porcentaje de cargas muertas y mayor sea el tiempo que están aplicadas, tanto mayor es el
flujo plástico en el concreto y mayor es el porcentaje de carga tomada por el refuerzo.
Aunque los esfuerzos en columnas no pueden predecirse en el intervalo elástico con ningún grado de exactitud,
varias décadas de pruebas han mostrado que la resistencia última de las columnas sí se puede estimar muy
bien. Además, se ha demostrado que las proporciones de las cargas vivas y muertas, la duración de la carga
y otros aspectos, tienen poca influencia en la resistencia última. Ni siquiera importa si es el concreto o acero el
que primero alcanza tal resistencia. Si uno de los dos materiales se acerca a su resistencia última, sus grandes
deformaciones causarán que los esfuerzos en el otro aumenten más rápido.
Por estas razones, sólo consideraremos aquí la resistencia última de las columnas. En la falla, la última
resistencia teórica o resistencia nominal de una columna corta cargada axialmente puede determinarse con
bastante precisión mediante la expresión siguiente, en la que Ag es el área total del concreto y Ast es el área
total de la sección transversal del refuerzo longitudinal, incluyendo varillas y perfiles de acero:
Pn = 0.85fc[(Ag Ast)+ fyAst]
b) Propiedades de los materiales

Univ.
Univ.1. Página 5
Resistencia característica (Compresión). - La resistencia a la compresión simple es la característica
mecánica más importante del hormigón, su determinación se efectúa mediante el ensayo de probetas.
b) Propiedades de los materiales

1. Resistencia característica (Compresión). - La resistencia a la compresión simple es la característica
mecánica más importante del hormigón, su determinación se efectúa mediante el ensayo de probetas.
Se emplea la resistencia a la compresión por la facilidad en la realización de los ensayos y el hec ho de que la
mayoría que la mayoría de las propiedades del hormigón mejoran al incrementarse esta resistencia. La
resistencia a la compresión del hormigón es la carga máxima para una unidad de área soportada por una
muestra, antes de fallar por compresión (agrietamiento, rotura).
La resistencia a la compresión del hormigón (f`c), debe ser alcanzada a los 28 días, después del vaciado y
realizado el respectivo curado.
Para la realización del proyecto se usará:
kgf
f'c ≔ 210 ――
cm 2
2. Peso específico. - El peso específico de un elemento se define como el peso por una unidad de volumen del
mismo, sus unidades se miden en kg/cm3, kg/m3 o N/m3 dependiendo del sistema de unidades que se utiliza,
tomando en cuenta que existen diversos sistemas de unidades. El hormigón convencional, generalmente usado
en pavimentos rígidos, edificios y otras estructuras tiene un peso específico de variación entre 2200 hasta
2400 kg/m3. El peso específico varia dependiendo de la cantidad y el peso específico del agregado.
Se utilizará un peso específico de:
kgf
γH ≔ 2400 ――
m3
3. Módulo de elasticidad. - El módulo de elasticidad definido por la ecuación E=esfuerzo/deformación es una

medida de rigidez, o sea la resistencia del hormigón a la deformación.
El módulo de elasticidad del hormigón estructural normalmente varia entre 1,4x10^5 y 4,2x10^5 [kg/cm2] y
se suele asumir como 2,1x10^5 kg/cm2.
En general, los módulos de elasticidad se determinan a partir de pruebas a la compresión de probetas de
hormigón.
Una ecuación de amplio uso para calcular el módulo de elasticidad del hormigón, dado en el ACI 318 M-02,
relaciona el módulo de elasticidad del hormigón con la resistencia a la compresión f'c [kg/cm2] y el peso
unitario del hormigón, wc [kg/m3]. Esta ecuación es satisfactoria para valores de wc entre 1500 y 2500 kg/
m3.
⎡ kg ⎤
Ec ＝ wc 1.5 ⋅ 0.14 ⋅ ‾‾
f'c ⎢ ―― ⎥
⎣ cm 2 ⎦
kgf
Donde wc ≔ γH = 2400 1 ⋅ ――
m3
Univ.
Univ. Página 6
kgf
wc ≔ γH = 2400 1 ⋅ ――
DISEÑO DE COLUMNAS m3 HORMIGON ARMADO II
kgf
f'c = 210 ――
cm 2
kgf
Ec ≔ 2400 1.5 ⋅ 0.14 ⋅ ‾‾‾
230 ⋅ ――
cm 2
kgf
Ec = 249636.92 ――
cm 2
Para hormigón de peso normal el módulo de elasticidad se puede determinar como:
⎡ kg ⎤
Ec ＝ 15000 ⋅ ‾‾
f'c ⎢ ―― ⎥
⎣ cm 2 ⎦
kgf
Ec ≔ 15000 ⋅ ‾‾‾
230 ⋅ ――
cm 2
kgf
Ec = 227486.263 ――
cm 2
ACERO
1. Esfuerzo de fluencia del acero (fy). - Es la tensión a partir de la cual el material pasa a sufrir
deformaciones permanentes, es decir, hasta este valor la tensión, si interrupimos el traccionamiento de la
muestra, ella volverá a su tamaño inicial.
La barra con resistencia hasta 2800 kg/cm2 presenta una curva elasto- plástica del tipo:
En la gráfica fy se identifica con claridad.

Para aceros con resistencias mayores de 4200 kg/cm2 donde el grado de fluencia no está definido, el código
ACI especifica que el esfuerzo de fluencia fy, se debe determinar como el esfuerzo que corresponde a una
deformación de 0,003.
Para aceros con resistencia entre 2800 y 4200 kg/cm2, la curva esfuerzo-deformación unitaria puede ser
elasto-plástica o no, dependiendo de las propiedades del acero y del proceso de fabricación.
En el caso del proyecto se empleará:
kgf
fy ≔ 4200 ――
cm 2
Diámetros comerciales a utilizar. -Se muestran las tablas del catálogo de los aceros ArcelorMittal de la
industria argentina y aceros Arequipa de Perú, en donde se observa que el valor mínimo de fy es 4200 kg/
cm2; donde el valor de fy usado en el proyecto se encuentra dentro del rango.
Univ.
Univ. Página 7
Diámetros
DISEÑO DE comerciales
COLUMNAS a utilizar. -Se muestran las tablas del catálogo de los aceros ArcelorMittal
HORMIGON ARMADO de laII
industria argentina y aceros Arequipa de Perú, en donde se observa que el valor mínimo de fy es 4200 kg/
cm2; donde el valor de fy usado en el proyecto se encuentra dentro del rango.
ArcelorMittal
Arequipa
Para el diseño de losas nervadas, se utilizará al igual que en vigas la siguiente disponibilidad de aceros:
Univ.
Univ. Página 8
Para el diseño de losas nervadas, se utilizará al igual que en vigas la siguiente disponibilidad de aceros:
Φ Área
(mm) ((cm 2 ))
6 0.28
8 0.5
10 0.785
12 1.13
16 2.01
20 3.14
22 3.80
25 4.91
Módulo de elasticidad. - En la fase elástica de la curva esfuerzo deformación unitaria, los aceros de distintas
calidades tienen un comportamiento idéntico y las curvas se pueden confundir. El módulo de elasticidad es
definido como la tangente del ángulo α . Por lo tanto, este parámetro es independiente del grado y se
considera igual a:
kgf
Es ≔ 2000000 ――
cm 2
c) Factores de Seguridad según la norma para acciones y materiales
Los propósitos de los factores de reducción de resistencia φ son:

Tener en cuenta la probabilidad de existencia de miembros con una resistencia baja debida a variaciones
en la resistencia de los materiales y las dimensiones.
Tener en cuenta inexactitudes en las ecuaciones de diseño.
Reflejar la ductilidad disponible y la confiabilidad requerida para el elemento sometido a los
efectos de carga en consideración.
Reflejar la importancia del elemento en la estructura
La norma ACI es de mucha importancia para la ejecución de proyectos, ya que conocer los requerimientos
permitirá ajustar los detalles de forma precisa. Esta norma trata temas de vital importancia para la ejecución
de estructuras y para sus diseños, ya que pueden contemplarse asuntos relacionados a los planos y sus
especificaciones.
También se encuentran contemplados en esta normativa los asuntos en relación a la supervisión y
mantenimiento, a los materiales, los requisitos de durabilidad y la calidad del concreto. De manera que es una
normativa amplia y que abarca grandes dimensiones sobre las construcciones en concreto o lo que se conoce
como concreto estructural
En el ACI 318-19, los factores de reducción de resistencia son compatibles con las combinaciones de carga del
ASCE/SEI 7, las cuales forman la base para las combinaciones de mayoración de carga requeridas, El factor
de resistencia, φ, para los elementos de concreto simple se ha hecho igual para todos los modos de falla
potenciales. Dado que tanto la resistencia a tracción por flexión como la resistencia a cortante para el
concreto simple dependen de las características de resistencia a tracción del concreto, sin una reserva de
resistencia o ductilidad por la ausencia del refuerzo, se ha considerado apropiado usar factores de reducción
de la resistencia iguales tanto para flexión como para cortante.
(ACI 318-19; pag.405).
Univ.
Univ. Página 9
Factor de seguridad para flexión ϕf ≔ 0.90
Factor de seguridad para corte ϕc ≔ 0.75
Los valores de ϕ especificados en la sección 9.3.2 del código para usarse en columnas son bastante menores
que los estipulados para la flexión y el cortante (0.90 y 0.75, respectivamente). Se especifica un valor de
0.65 para columnas con estribos y 0.75 para las columnas zunchadas. Para las columnas zunchadas se
especifica un valor ligeramente mayor de f por su mayor tenacidad.
La falla de una columna es generalmente un asunto más delicado que la falla de una viga, porque una
columna generalmente soporta una mayor parte de una estructura que una viga. En otras palabras, si una
Univ.columna en un edificio falla, una mayor parte del edificio se derrumbará que si una viga falla. Esto es
Univ. Página 10
particularmente verdadero para una columna del piso inferior en un edificio de varios pisos. Como
0.65 para columnas con estribos y 0.75 para las columnas zunchadas. Para las columnas zunchadas se
especifica
DISEÑO DE un valor ligeramente mayor de f por su mayor tenacidad.
COLUMNAS HORMIGON ARMADO II
La falla de una columna es generalmente un asunto más delicado que la falla de una viga, porque una
columna generalmente soporta una mayor parte de una estructura que una viga. En otras palabras, si una
columna en un edificio falla, una mayor parte del edificio se derrumbará que si una viga falla. Esto es
particularmente verdadero para una columna del piso inferior en un edificio de varios pisos. Como
consecuencia, son convenientes valores menores de ϕ para las columnas.
Hay otras razones para usar valores menores de ϕ en columnas. Por ejemplo, es más difícil colar el concreto
en una columna que en una viga. El lector puede imaginar fácilmente la dificultad de hacer pasar el concreto
entre las estrechas paredes de la cimbra y a lo largo del refuerzo longitudinal y lateral de una columna.
Como consecuencia, es probable que la calidad resultante del concreto en las columnas no sea tan bue na como
la del concreto en vigas y losas.
La resistencia a la falla de una viga depende normalmente del esfuerzo de fluencia del acero de tensión, que
es una propiedad que se controla con mucha precisión en los talleres de laminado. Por otra parte, la
resistencia a la falla de una columna está estrechamente relacionada con la resistencia última del concreto, un
valor que es muy variable. Los factores de longitud también afectan drásticamente la resistencia de las
columnas, por lo que se hace necesario el uso de factores ϕ pequeños.
Para columnas con estribos (f = 0.65)
ϕ Pn(max) = 0.80 ϕ [0.85fc (Ag Ast) + fy Ast]
d)Combinaciones de cargas, según el elemento de estudio
La resistencia requerida U debe ser por lo menos igual al efecto de las cargas mayoradas de la siguiente
tabla, extraída de la ACI 318-19
Donde:
D= Carga muerta
L= Carga viva excluyendo la carga viva del techo
Lr= Carga viva del techo
S= Snow Load (Carga de nieve)
R= Carga de lluvia
W= Carga de viento
E= Carga por efecto de sismo
H= Carga lateral del suelo
Para el presente proyecto, para las combinaciones de carga correspondientes se tomará en cuenta las
siguientes cargas: D muerta y L viva, por lo que se tendrá la siguiente combinación de cargas:
U ＝ 1.2 D + 1.6 L
Univ. 2. Geometría
Univ. Página 11
2. Geometría
a) Esquema inicial de ejes.
Plantas de edificación
Azotea
Univ.
Univ. Página 12
Corte transversal A-A
Univ.
Univ. Página 13
Corte transversal B-B
b) Pre-dimensionamiento de elementos estructurales

Univ.
Univ.-Vigas
peraltadas. - Página 14
b) Pre-dimensionamiento de elementos estructurales

-Vigas peraltadas. -
Para el pre-dimensionamiento de las vigas peraltadas se considerarán los siguientes criterios que nos
permitirán obtener la sección transversal de la viga:
Se usarán los paños con mayor luz para ambos métodos:

Criterio empírico
En la aplicación de este criterio, se considerarán las siguientes condiciones:
Si : L ≤ 4 m hv=0,08*Lmax b=1/2*hv
Si: L>4m hv=0,07*Lmax b=1/2*hv
Donde:
L= Luz o distancia entre apoyos
Lmax= Luz máxima entre dos puntos de soporte o apoyos en un tramo de viga continua
Se escogerá la altura de la viga con la longitud máxima de cada eje; tanto x como y.
Tendremos:
Vigas eje horizontal:

0.07 ⋅ 3.6 m = 0.252 m Se asume: hv ≔ 0.3 ⋅ m
1
b≔― ⋅ hv = 0.15 m Se asume: b ≔ 0.25 m
2
Vigas eje vertical:
0.08 ⋅ 4 m = 0.32 m Se asume: hv ≔ 0.35 ⋅ m
1
b≔― ⋅ hv = 0.175 m Se asume: b ≔ 0.25 m
2
Observando los resultados se concluye que mediante el método empírico se obtiene una sección de viga para
el eje x de 25 cm x 30 cm y para el eje y de 25 cm x 35 cm.
En el caso de las vigas de soporte de escalera se tendrá:
0.08 ⋅ 2.8 m = 0.224 m Se asume: hv ≔ 0.25 ⋅ m
1
b≔― ⋅ hv = 0.125 m Se asume: b ≔ 0.15 m
2
Por lo que se concluye que para la viga de apoyo de la escalera, mediante el método empírico se usará una
sección de 15 cm x 25 cm
Univ.Según el ACI
Univ. Página 15
El criterio presentado por la normativa ACI 318-19 es el que se presenta en la tabla 9.3.1.1 del Reglamento,
Según el ACI
El criterio presentado por la normativa ACI 318-19 es el que se presenta en la tabla 9.3.1.1 del Reglamento,
dicha tabla es referente a la altura mínima de vigas no preesforzadas:
Siendo los valores de la tabla aplicables al hormigón de peso normal y fluencia de acero fy=420 MPa =
4200 kgf/cm2
Para valores distintos de fy de 420 MPa, los valores se multiplicarán por el factor dado en tabla.
También, por factores de seguridad, se aumentará del 25% al 50% la altura de la viga a fin de evitar
desprendiduras y demás problemas, para el proyecto se asumirá un 30 % de aumento de altura.
Entonces, se tendrá:
Para los ejes horizontales:
kgf kgf
fy ≔ 4200 ⋅ ―― f'c ≔ 210 ――
cm 2 cm 2
Para entrepisos
Para ejes 1,2,3,4 se considerarán los casos
5.5 m
h ≔ ――⋅ 1.3 = 0.34 m
21
h
b ≔ ―= 0.17 m
4m 2
4m
h ≔ ―― ⋅ 1.3 = 0.281 m
18.5
h
b ≔ ―= 0.141 m
4m 2
Univ. Para ejes A, B, C, D y E se considerará:

Univ. Página 16
Para ejes A, B, C, D y E se considerará:
5m
h ≔ ―― ⋅ 1.3 = 0.351 m
18.5
h
b ≔ ―= 0.176 m
2
Se asumirán los resultados obtenidos por la norma ACI 318-19 considerando un aumento de peralte del 30%,
por lo que se tiene la sección uniforme de vigas por fines constructivos de 25x35 cm en el eje x, 25x35 cm en
el eje y
Se asumirá para las vigas de apoyo de la escalera se usará una viga de 15x25 cm
Se asumirá vigas planas en el sector del voladizo de 25 cm x h nervio 25x17 cm
-Losa nervada unidireccional. -

Univ.Para el pre
dimensionamiento de losa nervada se aplican los mismos criterios que en el pre dimensionamiento
Univ.de la altura Página 17
de viga por el criterio ACI, solo que en vez de la luz se utilizará la longitud nominal:
-Losa nervada unidireccional. -

Para el pre dimensionamiento de losa nervada se aplican los mismos criterios que en el pre dimensionamiento
de la altura de viga por el criterio ACI, solo que en vez de la luz se utilizará la longitud nominal:
Para este pre dimensionamiento se aplicarán los paños críticos, es decir de mayores dimensiones, en donde la
longitud de orientación de la losa se dará en el lado menor de cada paño:
Ln1 ≔ 3.6 m - 0.25 m = 3.35 m Ln2 ≔ 4 m
Ln1 Ln2
h1 ≔ ―― = 0.181 m h2 ≔ ―― = 0.19 m
18.5 21
En voladizo: Ln3 ≔ 1.5 m - 0.25 m = 1.25 m
Ln3
h3 ≔ ―― = 0.156 m
8
Se utilizó las condiciones con tabiquería, aplicando el promedio se tiene:
h1 + h2 + h3
hnervio ≔ ―――― = 17.594 cm
3
Se asume:
hnervio ≔ 17 cm
usar: bw ≔ 10 cm
Asumir una separación de : S ≔ 50 cm
S
Univ. Altura de carpeta de compresión: tw ≔ ― = 4.167 cm
Univ. 12 Página 18
S
Altura de carpeta de compresión: tw ≔ ― = 4.167 cm
12
tw ≔ 5 cm
Se debe cumplir:
hnervio - tw < 3 ⋅ bw
hnervio - tw = 12 cm 3 ⋅ bw = 30 cm
15 cm < 36 cm OK
S = 50 cm
tw = 5 cm
hnervio = 17 cm
bw = 10 cm
-Losa maciza. -
En función al panel crítico, es decir, el de mayores dimensiones:
De las longitudes del panel crítico se tiene:

l1 ≔ 3.6 m l2 ≔ 4 m
Inicialmente, se asume:
rec ≔ 2 cm ϕe ≔ 0.8 cm
Univ. Perimetro ≔ l1 + l1 + l2 + l2 = 1520 cm

Univ. Página 19
DISEÑO DE COLUMNAS rec ≔ 2 cm ϕe ≔ 0.8 cm HORMIGON ARMADO II
Perimetro ≔ l1 + l1 + l2 + l2 = 1520 cm
Perimetro
d ≔ ―――= 8.444 cm
180
h ≔ d + rec + ϕe = 11.244 cm
Por lo que :
Usamos: h ≔ 12 cm
-Escalera. -
Donde :
H= Altura del entrepiso
td= Espesor del descanso
a= Ancho del descanso
b= Ancho del tramo
ch= Contrahuella
h= Huella
H ≔ 2.6 m
L ≔ 2.8 m
H H
h1 ≔ ―= 1.3 m h2 ≔ ―= 1.3 m
2 2
Univ. Para calcular la contrahuella:

Univ. Página 20
Para calcular la contrahuella:

h1
N≔6 ch ≔ ―= 0.217 m
N
ch ≔ 15 cm
Para calcular la huella:
h+2ch=(60-65)cm
h+2ch=60cm
h ≔ 65 cm - 2 ⋅ ch = 0.35 m
h ≔ 36 cm
b ≔ h ⋅ (N - 1) = 1.8 m
a≔L-b=1 m
Angulo de inclinación:
⎛ ch ⎞
θes ≔ atan ⎜―⎟ = 22.62 deg
⎝h⎠
Espesor de losa de descanso:
L
tdes ≔ ― = 11.2 cm tdes = 11.2 cm tdes ≔ 12 cm
25
espesor de losa en el tramo:
ch tdes
tes ≔ ―+ ――― = 21 cm
2 cos ⎛⎝θes⎞⎠
tes = 21 cm Para el modelado en el SAP2000
-Columnas. -
Univ.
Univ. Página 21
Univ.
Univ. Página 22
Por lo que se usarán las siguientes secciones de columnas en la estructura:
Univ.Afin de evitar problemas de cuantías elevadas en la armadura obtenida de cálculo (tal como se vePágina
mas 23
Univ.
adelante), se uniformaran las dimensiones de las columnas según niveles: Primer nivel 35x35, segundo, tercer y
A fin de evitar problemas de cuantías elevadas en la armadura obtenida de cálculo (tal como se ve mas
adelante), se uniformaran las dimensiones de las columnas según niveles: Primer nivel 35x35, segundo, tercer y
cuarto nivel 30x30; quinto, sexto, séptimo y base del tanque 25x25
Univ.
Univ. Página 24
Univ. 3. ANALISIS DE CARGAS

Univ. Página 25
3. ANALISIS DE CARGAS
a) Análisis de cargas muertas y sobrecargas
Son aquellas cargas que actúan durante toda la vida de la estructura incluyen todos aquellos elementos de la
estructura como vigas, pisos, techos, columnas, cubiertas y los elementos arquitectónicos como ventanas, acabados,
divisiones permanentes.
También se denominan cargas permanentes.
- Análisis de cargas para entre pisos.
Análisis de la Losa Nervada Unidireccional
Análisis de carga por entro cuadrado área de análisis:

a1 ≔ 1.2 m
a2 ≔ 1 m
Área
A ≔ a1 ⋅ a2 = 1.2 m 2
S = 50 cm
tw = 5 cm
hnervio = 17 cm
hnervio - tw = 12 cm
bw = 10 cm
Área del nervio:
⎛⎝S ⋅ tw + bw ⋅ ⎛⎝hnervio - tw⎞⎠⎞⎠ = 370 cm 2
⎛⎝S ⋅ tw + bw ⋅ ⎛⎝hnervio - tw⎞⎠⎞⎠ ⋅ γH kgf

Peso propio: Pp ≔ ――――――――― = 177.6 ―― Autogenerado
0.5 m m2
Plastoformo:
h_plastoformo ≔ 0.15 m b_plastoformo ≔ 0.48 m
kgf
γplastoformo ≔ 10 ⋅ ―― a2 ≔ 1 m
m3
Univ. Pplastoformo ≔ γplastoformo ⋅ h_plastoformo ⋅ b_plastoformo ⋅ a2
Univ. Página 26
kgf
γplastoformo
DISEÑO DE COLUMNAS ≔ 10 ⋅ ―― HORMIGON ARMADO II
m3
Pplastoformo ≔ γplastoformo ⋅ h_plastoformo ⋅ b_plastoformo ⋅ a2
Pplastoformo = 0.72 kgf
Para un metro de ancho entre dos viguetas y por metro cuadrado tenemos:
Pplastoformo kgf
Pplastoformo ≔ 2 ⋅ ――――= 1.2 ――
A m2
kgf kgf
Cielo raso: Pcielo_raso ≔ 2 cm ⋅ 1750 ―― Pcielo_raso = 35 ――
m3 m2
kgf kgf
Carpeta de nivelación : Pcarpeta_nivelacion ≔ 3 cm ⋅ 2300 ―― Pcarpeta_nivelacion = 69 ――
m3 m2
Cerámica:
Peso de caja:
Pcaja_ceramica ≔ 23 kgf
Contenido m2:
Cajam2 ≔ 1.5 ⋅ m 2
Peso cerámica por m2:
Pcaja_ceramica kgf
Pceramica ≔ ――――― Pceramica = 15.333 ――
Cajam2 m2
POR TANTO:
kgf
DNE ≔ Pcielo_raso + Pcarpeta_nivelacion + Pplastoformo + Pceramica = 120.533 ――
m2
kgf
Asumir DNE ≔ 121 ―― Carga muerta no estructural (120-140kg/m2):
m2
Carga Tabiquería:
kgf
qtabiqueria ≔ 160 ―― Dato Asignado
m2
Carga viva:
kgf
Para departamento: qsobrecarga ≔ 270 ―― Dato Asignado
m2
Sobre carga escaleras: kgf Dato Asumido por
qsobrecarga.pasillo ≔ 420 ――
m2 Norma
Univ. - Análisis de cargas para muros.

Univ. Página 27
- Análisis de cargas para muros.

Posición: Soga (para muros exteriores) Cerámica CIMCO Ind. Boliviana
Materiales Sección
kgf b ≔ 15 cm Base de M. Soga
γmortero ≔ 2100 ――
m3 hl ≔ 10 cm
kgf l ≔ 25 cm
γyeso ≔ 1750 ――
m3 Jv ≔ 2 cm
Jh ≔ 2 cm
Punit ≔ 2.9 kgf
Vunit ≔ b ⋅ hl ⋅ l = 3.75 L
B ≔ 100 cm
Numero de ladrillos
⎛ B ⎞ ⎛ B ⎞
NH ≔ ⎜――⎟ = 3.704 Pza NV ≔ ⎜――⎟ = 8.333 Pza
⎝ l + Jh ⎠ ⎝ hl + Jv ⎠
1 1 Pza
Nladrillos ≔ ⎛⎝NH ⋅ NV⎞⎠ ―― = 30.864 ――
2
m m2
1
Asumir: Nladrillos ≔ 31 ⋅ ―― Pza
m2
Cálculo de Volúmenes:
Volumen de Muro 1m2 Volumen de ladrillo 1m2 Volumen de la junta de mortero
1
Vmuro ≔ (B ⋅ B ⋅ b) ―― = 0.15 m V1m2 ≔ ⎛⎝Vunit ⋅ Nladrillos⎞⎠ = 0.116 m Vjunta ≔ Vmuro - V1m2 = 0.034 m
m2
Peso ladrillo 1m2 Peso mortero 1m2

kgf kgf
Pladrillo1m2 ≔ Punit ⋅ Nladrillos = 89.9 ―― Pmortero1m2 ≔ γmortero ⋅ Vjunta = 70.875 ――
m2 m2
Peso total del muro

kgf
Ptotalmuro ≔ Pladrillo1m2 + Pmortero1m2 Ptotalmuro = 160.775 ――
m2
Peso del Revoque Una cara con revoque de mortero (exterior), otra cara con revoque de yeso (interior)
eexterior ≔ 2 cm
einterior ≔ 1.5 cm
kgf kgf
Pexterior ≔ eexterior ⋅ γmortero = 42 ―― Pinterior ≔ einterior ⋅ γyeso = 26.25 ――
m2 m2
DNE (carga muerta no estructural) Peso total muro por metro cuadrado
kgf kgf
DNE ≔ Pexterior + Pinterior = 68.25 ―― Ptotal ≔ Ptotalmuro + DNE = 229.025 ――
m2 m2
Linealizando Carga de muro Soga

La altura de entrepiso es de H ≔ 2.6 m y las vigas son: en dirección X HVX ≔ 35 cm en dirección Y HVY ≔ 35 cm
kgf kgf
PMSx_100 ≔ Ptotal ⋅ ⎛⎝H - HVX⎞⎠ = 515.31 ―― Asumimos PMSx_100 = 515.306 ― Carga de muro en dirección X
m m
kgf kgf
PMSy_100 ≔ Ptotal ⋅ ⎛⎝H - HVY⎞⎠ = 515.31 ―― Asumimos PMSy_100 = 515.306 ― Carga de muro en dirección Y
m m
Univ. kgf
Univ. PEXTERIOR ≔ PMSx_100 = 515.306 ― Página 28
m
kgf kgf
DISEÑO
PMSy_100DE COLUMNAS
≔ Ptotal ⋅ ⎛⎝H - HVY⎞⎠ = 515.31 ―― PMSy_100 = 515.306 ― HORMIGON ARMADO II
m m
kgf
Por tanto: PEXTERIOR ≔ PMSx_100 = 515.306 ―
m
Análisis de carga muro Exterior según la ubicación:
tonnef
Muro soga exterior lleno: 100% P100_exterior ≔ PEXTERIOR ⋅ 100% = 0.515 ――
m
tonnef
Muro soga exterior cerca del voladizo: 75% P75_exterior ≔ PEXTERIOR ⋅ 75% = 0.386 ――
m
tonnef
Muro soga exterior voladizo: 50% P50_exterior ≔ PEXTERIOR ⋅ 50% = 0.258 ――
m
- Análisis de escalera.
kgf
Sobrecarga en escalera: qsobrecarga.escalera ≔ 420 ――
m2
Peso propio: Autoguardado:

kgf kgf
Cielo raso: P.cielo ≔ 2 cm ⋅ 1750 ―― = 35 ――
3
m m2
kgf kgf
Carpeta de nivelación: P.carpeta ≔ 1.5 cm ⋅ 2300 ―― = 34.5 ――
3
m m2
kgf
Cerámica: P.ceramica ≔ 20 ―― Cerámica de otro trafico:
m2
Corrección del peso del piso + carpeta de nivelación en la escalera

kgf
Ppiso_cn ≔ P.carpeta + P.ceramica = 54.5 ――
m2
⎛ (h + ch) ⎞ kgf
Ppiso_cn ≔ Ppiso_cn ⋅ ⎜――― ⎟ = 77.208 ――
⎝ h ⎠ m2
kgf
DNEescalera ≔ Ppiso_cn + P.cielo = 112.208 ――
m2
kgf
DNEescalera ≔ 112 ―― Peso Propio de la Escalera No Estructural.
m2
Univ.
Univ. Página 29
Resumen de cargas para el análisis en el SAP2000:

Para los nervios:
Carga muerta G:
tonnef
Peso propio: Pp = 0.178 ―― Autogenerado:
m2
tonnef
Por nervio: Pp ⋅ S = 0.089 m ⋅ ――
m2
tonnef
DNE: DNE ≔ 0.121 ――
m2
Por nervio: tonnef
DNE ⋅ S = 0.061 m ⋅ ――
m2
tonnef
Tabiquería: qtabiqueria = 0.16 ――
m2
tonnef
Por nervio: qtabiqueria ⋅ S = 0.08 m ⋅ ――
m2
tonnef
g ≔ DNE + qtabiqueria + Pp = 0.459 ――
m2
tonnef
Por nervio: g ⋅ S = 0.229 m ⋅ ――
m2
tonnef
DNE + qtabiqueria = 0.281 ――
m2
⎛⎝DNE + qtabiqueria⎞⎠ ⋅ S = 0.141 m ⋅ ―― tonnef
m2
Carga viva Q:
tonnef
qsobrecarga = 0.27 ――
m2
Por nervio:
tonnef
qsobrecarga ⋅ S = 0.135 m ⋅ ――
m2
Para vigas:
Carga muerta G :
tonnef
Muro soga exterior lleno: P100_exterior = 0.515 ――
m
tonnef
Muro soga exterior en los P75_exterior = 0.386 ――
voladizos: m
tonnef
Muro soga exterior en la parte P50_exterior = 0.258 ――
donde los planos de elevación m
indicaba la parte circular de
vidrio.
Para escalera:
tonnef
qsobrecarga.escalera = 0.42 ―― Carga viva Q para SAP2000
m2
Univ. tonnef
Univ. DNEescalera = 0.112 ―― Página 30
m2
tonnef
DNEescalera = 0.112 ―― Carga muerta G para SAP2000
m2
Losa Maciza
Dimensiones:
hmaciza ≔ 12 cm
e.n. ≔ 3 cm
e.r. ≔ 2 cm
a1 ≔ 1 m
a2 ≔ 1 m
CARGA POR PESO PROPIO
kgf kgf
Plosa_maciza ≔ hmaciza ⋅ 2400 ⋅ ―― Plosa_maciza = 288 ――
m3 m2
CARGA MUERTA NO ESTRUCTURAL EN LA LOSA MACIZA ¨DNE¨
- Carga del cielo raso

kgf
Pcielo_raso ≔ γyeso ⋅ e.r. Pcielo_raso = 35 ――
m2
- Carga de la carpeta de nivelación
kgf kgf
Pcarpeta_nivelacion ≔ 2300 ⋅ ―― ⋅ 3 cm Pcarpeta_nivelacion = 69 ――
m3 m2
- Carga de la cerámica
Univ. Peso de caja: Pcaja_ceramica ≔ 32 kgf

Univ. Página 31
Peso de caja: Pcaja_ceramica ≔ 32 kgf

Contenido m2: Cajam2 ≔ 2 m 2
Peso cerámica por m2:
Pcaja_ceramica kgf
Pceramica ≔ ――――― Pceramica = 16 ――
Cajam2 m2
POR TANTO:
qlosa_macizaDNE ≔ Pcielo_raso + Pcarpeta_nivelacion + Pceramica
kgf
qlosa_macizaDNE = 120 ――
m2
Análisis Carga de tanque de agua
Vagua ≔ 5000 L
Vagua = 5 m 3
kg
γH2o ≔ 1000 ――
m3
A ≔ 4 m ⋅ 3.6 m = 14.4 m 2
Ptanque_agua ≔ γH2o ⋅ Vagua = 5000 kg

Ptanque_agua kg
Ptanque_agua ≔ ――― = 347.222 ――
A m2
tonne
Ptanque_agua = 0.347 ――
m2
Este valor se sumará con la carga muerta de la losa maciza, para tener la carga muerta estructural,
cargando en el SAP el siguiente valor:
kg
qlosa_macizaDNE ≔ 120 ――
m2
qtanqueDNE ≔ Ptanque_agua + qlosa_macizaDNE
tonne
qtanqueDNE = 0.467 ――
m2
Univ. Sobrecarga de mantenimiento (Tanque)

Univ. Página 32
Sobrecarga de mantenimiento (Tanque)

Según la norma NB-1225002-1, se específica
At ≔ 4 m ⋅ 3.6 m = 14.4 m 2
R1 ≔ 1
Como es horizontal:
F≔0
R2 ≔ 1
Lr ≔ 0.96 ⋅ R1 ⋅ R2 ⋅ 1000 Pa = 960 Pa
tonnef
Lr = 0.1 ――
m2
b) Análisis de carga de viento en función de la altura norma CIRSOC (según ACI)

Univ.
Univ. Página 33
b) Análisis de carga de viento en función de la altura norma CIRSOC (según ACI)

Tendremos en función de la normativa boliviana:
V ≔ 32.2
Factor de direccionalidad Kd del viento
Para edificios:
Kd ≔ 0.85
Factor de importancia I
Univ.
Univ. Página 34
I ≔ 0.87
Categorías de exposición
Para: Piso 1 kh1 ≔ 0.59

Piso 2 kh2 ≔ 0.6
Piso 3 kh3 ≔ 0.67
Piso 4 kh4 ≔ 0.73
Piso 5 kh5 ≔ 0.79
Piso 6 kh6 ≔ 0.82
Piso 7 kh7 ≔ 0.86
Factor topográfico Kzt

Kzt ＝ ⎛⎝1 + K1 ⋅ K2 ⋅ K3⎞⎠ 2
Univ.
Univ. Página 35
DISEÑO DE COLUMNAS Kzt ＝ ⎛⎝1 + K1 ⋅ K2 ⋅ K3⎞⎠ 2 HORMIGON ARMADO II
K1 ≔ 0.29 K2 ≔ 1 K3 ≔ 1
Kzt ≔ ⎛⎝1 + K1 ⋅ K2 ⋅ K3⎞⎠ 2 = 1.664
Factor de efecto de ráfaga G

G ≔ 0.85
Presión dinámica qz
qz ＝ 0.613 ⋅ Kh ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I
kgf
qz1 ≔ 0.613 ⋅ kh1 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 47.057 ――
m2
kgf
qz2 ≔ 0.613 ⋅ kh2 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 47.854 ――
m2
kgf
qz3 ≔ 0.613 ⋅ kh3 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 53.437 ――
m2
kgf
qz4 ≔ 0.613 ⋅ kh4 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 58.223 ――
m2
kgf
qz5 ≔ 0.613 ⋅ kh5 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 63.008 ――
m2
kgf
qz6 ≔ 0.613 ⋅ kh6 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 65.401 ――
m2
kgf
qz7 ≔ 0.613 ⋅ kh7 ⋅ Kzt ⋅ Kd ⋅ V 2 ⋅ I ⋅ Pa = 68.591 ――
m2
Para obtener un mayor valor se usará la fórmula de presión del viento:
Vel 2 kgf
qz ＝ 1.2 ⋅ ―― ⋅ ――
16 m 2
V 2 kgf
qz ≔ 1.2 ⋅ ―― ⋅ ――
16 m 2
Univ.
Univ. Página 36
V 2 kgf
DISEÑO DE COLUMNAS qz ≔ 1.2 ⋅ ―― ⋅ ―― HORMIGON ARMADO II
16 m 2
kgf
qz = 77.763 ――
m2
tonnef
qz = 0.078 ――
m2
c) Estados de carga para diseño de columnas.
Para realizar el modelado en el programa SAP2000 se usó 4 estados de carga

Q1,Q2,Q3,Q4 con las siguientes reducciones respectivas : 30%,20%,10%,0%, siendo los
valores cargados para cada entrepiso los valores mostrados en la siguiente imagen.
4. Análisis estructural
Para el análisis estructural se consideraron los siguientes estados de carga:
Univ.5. Diseño de columnas

Univ. Página 37
5. Diseño de columnas
Diagramas de interacción propuestos. - Se considerará las siguientes armaduras propuestas para las
columnas obtenidas en el predimensionamiento.
Estas cuantías propuestas estarán entre el 1% y 2%, en casos excepcionales menores a 1% y hasta 2,5%
rec ≔ 2.5 cm kgf
f'c ≔ 220 ――
Φp ≔ 16 ⋅ mm cm 2
Φe ≔ 8 ⋅ mm
kgf
1 fy ≔ 4300 ――
d' ≔ rec + Φe + ―⋅ Φp = 4.1 cm cm 2
2
Columna 25 x25
b ≔ 25 cm h ≔ 25 cm
8 Φ10
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 10 mm Φ2 ≔ 20 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 6.283 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.01 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 2.356 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 1.571 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 2.356 cm 2
4
# “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”

1 2500 0.00 114.20 0.00 0.650 0.00 74.23 0.00 11.88
2 50.00 0.09 114.20 0.13 0.650 0.08 74.23 0.05 11.88
3 37.50 0.22 114.20 0.31 0.650 0.20 74.23 0.13 11.88
4 29.41 0.37 114.20 0.50 0.650 0.33 74.23 0.21 11.88
5 25.00 2.18 114.20 2.52 0.650 1.64 74.23 1.05 11.88
6 21.00 3.93 96.87 3.81 0.650 2.48 62.96 1.58 10.07
7 20.00 4.43 91.85 4.07 0.650 2.64 59.70 1.69 9.55
8 17.50 5.83 78.81 4.60 0.650 2.99 51.22 1.91 8.20
9 12.48 10.70 49.10 5.25 0.654 3.44 32.11 2.20 5.14
10 12.50 10.67 49.23 5.25 0.653 3.43 32.16 2.20 5.15
Univ. 11 10.38 13.07 37.80 4.94 0.739 3.65 27.93 2.34 4.47
Univ. Página 38
12 9.38 14.81 31.89 4.72 0.793 3.75 25.30 2.40 4.05
9 12.48 10.70 49.10 5.25 0.654 3.44 32.11 2.20 5.14
10 12.50 10.67 49.23 5.25 0.653 3.43 32.16 2.20 5.15
11 10.38 13.07 37.80 4.94 0.739 3.65 27.93 2.34 4.47
12 9.38 14.81 31.89 4.72 0.793 3.75 25.30 2.40 4.05
13 7.88 19.41 22.21 4.31 0.900 3.88 19.99 2.48 3.20
14 7.50 21.4 19.56 4.19 0.900 3.77 17.60 2.41 2.82
15 5.03 55.4 5.69 3.16 0.900 2.84 5.12 1.82 0.82
16 4.50 130.3 2.19 2.86 0.900 2.57 1.97 1.65 0.32
17 3.29 -29 -7.06 2.04 0.900 1.84 -6.35 1.17 -1.02
4 Φ10 + 4 Φ12
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 10 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 7.665 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.23 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 3.047 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 1.571 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 3.047 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500.00 0.00 118.72 0.00 0.650 0.00 77.17 0.00 12.35
2 50.00 0.11 118.72 0.17 0.650 0.11 77.17 0.07 12.35
3 37.50 0.28 118.72 0.40 0.650 0.26 77.17 0.16 12.35
4 29.41 0.46 118.72 0.65 0.650 0.42 77.17 0.27 12.35
5 25.00 2.28 118.72 2.72 0.650 1.76 77.17 1.13 12.35
6 21.00 4.06 99.69 4.05 0.650 2.63 64.80 1.68 10.37
7 20.00 4.58 94.47 4.33 0.650 2.81 61.40 1.80 9.82
8 17.50 6.08 80.77 4.91 0.650 3.19 52.50 2.04 8.40
9 12.48 11.73 48.95 5.74 0.654 3.76 32.01 2.40 5.12
10 12.50 11.69 49.10 5.74 0.653 3.75 32.08 2.40 5.13
11 10.00 15.16 35.11 5.32 0.758 4.04 26.62 2.58 4.26
12 9.38 16.53 31.29 5.17 0.793 4.10 24.82 2.63 3.97
13 7.88 22.27 21.25 4.73 0.900 4.26 19.13 2.73 3.06
Univ.
Univ. 14 6.25 36.2 11.32 4.10 0.900 3.69 10.19 2.36 1.63 Página 39
11 10.00 15.16 35.11 5.32 0.758 4.04 26.62 2.58 4.26
DISEÑO DE COLUMNAS
12 9.38 16.53 31.29 HORMIGON
5.17 0.793 4.10 24.82 2.63 3.97 ARMADO II
13 7.88 22.27 21.25 4.73 0.900 4.26 19.13 2.73 3.06
14 6.25 36.2 11.32 4.10 0.900 3.69 10.19 2.36 1.63
15 5.75 46.7 8.26 3.86 0.900 3.47 7.44 2.22 1.19
16 5.25 71.8 5.01 3.60 0.900 3.24 4.50 2.07 0.72
17 4.20 -104 -2.82 2.93 0.900 2.64 -2.54 1.69 -0.41
8 Φ12
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 12 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 9.048 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.45 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 3.393 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 2.262 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 3.393 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500.00 0.00 123.27 0.00 0.650 0.00 80.13 0.00 12.82
2 50.00 0.12 123.27 0.19 0.650 0.12 80.13 0.08 12.82
3 37.50 0.30 123.27 0.44 0.650 0.29 80.13 0.18 12.82
4 29.41 0.50 123.27 0.72 0.650 0.47 80.13 0.30 12.82
5 25.00 2.29 122.79 2.81 0.650 1.83 79.81 1.17 12.77
6 21.00 4.06 102.75 4.17 0.650 2.71 66.79 1.73 10.69
7 20.00 4.58 97.28 4.46 0.650 2.90 63.23 1.85 10.12
8 17.50 6.12 82.87 5.07 0.650 3.30 53.87 2.11 8.62
9 12.48 12.25 48.88 5.99 0.654 3.92 31.96 2.51 5.11
10 12.50 12.21 49.04 5.99 0.653 3.91 32.04 2.50 5.13
11 10.39 15.54 36.30 5.64 0.739 4.17 26.82 2.67 4.29
12 9.38 18.28 29.53 5.40 0.793 4.28 23.43 2.74 3.75
13 7.88 27.14 18.22 4.94 0.900 4.45 16.40 2.85 2.62
14 7.50 31.9 15.05 4.81 0.900 4.33 13.55 2.77 2.17
15 6.75 42.6 10.58 4.51 0.900 4.06 9.52 2.60 1.52
16 6.50 48.4 9.10 4.40 0.900 3.96 8.19 2.53 1.31
Univ. 17 5.05 -829 -0.44 3.64 0.900 3.28 -0.40 2.10 -0.06
Univ. Página 40
15 6.75 42.6 10.58 4.51 0.900 4.06 9.52 2.60 1.52
16 6.50 48.4 9.10 4.40 0.900 3.96 8.19 2.53 1.31
17 5.05 -829 -0.44 3.64 0.900 3.28 -0.40 2.10 -0.06
4 Φ12 + 4 Φ16
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 12 mm Φ2 ≔ 16 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 12.566 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 2.01 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 5.152 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 2.262 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 5.152 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500 0.00 134.85 0.00 0.650 0.00 87.65 0.00 14.02
2 50.00 0.17 134.85 0.28 0.650 0.18 87.65 0.12 14.02
3 37.50 0.42 134.85 0.67 0.650 0.43 87.65 0.28 14.02
4 29.41 0.71 134.85 1.09 0.650 0.71 87.65 0.46 14.02
5 25.00 2.51 131.47 3.30 0.650 2.15 85.45 1.37 13.67
6 21.00 4.35 109.98 4.78 0.650 3.11 71.49 1.99 11.44
7 20.00 4.92 103.96 5.12 0.650 3.33 67.58 2.13 10.81
8 17.50 6.68 87.89 5.87 0.650 3.82 57.13 2.44 9.14
9 12.48 14.93 48.51 7.24 0.654 4.74 31.73 3.03 5.08
10 12.50 14.86 48.71 7.24 0.653 4.73 31.82 3.03 5.09
11 10.00 20.70 32.53 6.73 0.758 5.11 24.67 3.27 3.95
12 9.38 23.42 28.00 6.56 0.793 5.20 22.21 3.33 3.55
13 7.88 38.17 15.78 6.02 0.900 5.42 14.20 3.47 2.27
14 7.50 47.5 12.33 5.86 0.900 5.28 11.10 3.38 1.78
15 6.25 142.5 3.68 5.24 0.900 4.72 3.31 3.02 0.53
16 6.00 280.1 1.82 5.09 0.900 4.58 1.64 2.93 0.26
17 5.69 -800 -0.61 4.90 0.900 4.41 -0.55 2.82 -0.09
Univ.
Univ. Página 41
8 Φ16
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 16 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 16.085 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 2.57 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 6.032 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 4.021 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 6.032 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500 0.00 146.43 0.00 0.650 0.00 95.18 0.00 15.23
2 50.00 0.18 146.43 0.33 0.650 0.22 95.18 0.14 15.23
3 37.50 0.45 146.43 0.78 0.650 0.51 95.18 0.33 15.23
4 29.41 0.78 146.43 1.28 0.650 0.83 95.18 0.53 15.23
5 25.00 2.52 141.02 3.55 0.650 2.31 91.66 1.48 14.67
6 21.00 4.32 117.76 5.09 0.650 3.31 76.54 2.12 12.25
7 20.00 4.90 111.13 5.45 0.650 3.54 72.24 2.27 11.56
8 17.50 6.73 93.24 6.28 0.650 4.08 60.60 2.61 9.70
9 12.48 16.29 48.32 7.87 0.654 5.15 31.60 3.29 5.06
10 12.50 16.21 48.54 7.87 0.653 5.14 31.72 3.29 5.07
11 10.00 25.14 29.14 7.33 0.758 5.55 22.10 3.56 3.54
12 9.38 30.31 23.53 7.13 0.793 5.66 18.67 3.62 2.99
13 7.88 81.53 8.05 6.56 0.900 5.91 7.24 3.78 1.16
14 7.50 178.4 3.58 6.39 0.900 5.75 3.23 3.68 0.52
15 7.25 421.1 1.49 6.27 0.900 5.64 1.34 3.61 0.21
16 6.75 -292.9 -2.05 6.01 0.900 5.41 -1.85 3.46 -0.30
17 6.09 -79 -7.13 5.61 0.900 5.05 -6.42 3.23 -1.03
Univ.
Univ. Página 42
16 6.75 -292.9 -2.05 6.01 0.900 5.41 -1.85 3.46 -0.30
DISEÑO DE COLUMNAS
17 6.09 -79 -7.13 HORMIGON ARMADO II
5.61 0.900 5.05 -6.42 3.23 -1.03
Diagramas de interacción columna 25 x25
Columna 30 x30
Univ.
Univ. Página 43
Columna 30 x30
b ≔ 30 cm h ≔ 30 cm
4 Φ10 + 4 Φ12
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 10 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 7.665 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 0.85 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 3.047 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 1.571 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 3.047 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 3000 0.00 159.86 0.00 0.650 0.00 103.91 0.00 11.55
2 60.00 0.12 159.86 0.24 0.650 0.16 103.91 0.06 11.55
3 45.00 0.28 159.86 0.55 0.650 0.36 103.91 0.13 11.55
4 35.30 0.46 159.86 0.89 0.650 0.58 103.91 0.21 11.55
5 30.00 2.70 159.86 4.38 0.650 2.85 103.91 1.05 11.55
6 26.00 4.47 140.40 6.28 0.650 4.08 91.26 1.51 10.14
7 24.00 5.47 128.79 7.05 0.650 4.58 83.71 1.70 9.30
8 21.00 7.20 110.63 7.96 0.650 5.18 71.91 1.92 7.99
9 15.45 12.36 73.11 9.03 0.654 5.91 47.81 2.19 5.31
10 15.00 12.67 70.96 8.99 0.667 5.99 47.31 2.22 5.26
11 12.46 15.11 56.77 8.58 0.755 6.48 42.86 2.40 4.76
12 11.25 16.76 49.05 8.22 0.811 6.67 39.78 2.47 4.42
13 9.75 19.76 38.82 7.67 0.900 6.90 34.93 2.56 3.88
14 9.00 22.1 33.32 7.35 0.900 6.61 29.98 2.45 3.33
15 6.04 38.2 14.83 5.67 0.900 5.10 13.35 1.89 1.48
16 5.40 50.4 10.30 5.20 0.900 4.68 9.27 1.73 1.03
17 3.95 -299 -1.31 3.92 0.900 3.53 -1.18 1.31 -0.13
8 Φ12
Univ.
Univ. Página 44
8 Φ12
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 12 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 9.048 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.01 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 3.393 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 2.262 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 3.393 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500.00 -0.16 133.30 -0.27 0.650 -0.18 86.64 -0.11 13.86
2 50.00 -0.07 133.30 -0.11 0.650 -0.07 86.64 -0.04 13.86
3 37.50 0.11 133.30 0.18 0.650 0.11 86.64 0.07 13.86
4 29.41 0.32 133.30 0.50 0.650 0.32 86.64 0.21 13.86
5 25.00 2.01 130.13 2.62 0.650 1.70 84.59 1.09 13.53
6 21.00 3.73 107.88 4.02 0.650 2.62 70.12 1.67 11.22
7 20.00 4.25 101.74 4.32 0.650 2.81 66.13 1.80 10.58
8 17.50 5.83 85.32 4.98 0.650 3.23 55.46 2.07 8.87
9 12.48 13.20 45.48 6.00 0.654 3.92 29.74 2.51 4.76
10 12.50 13.13 45.67 6.00 0.653 3.92 29.84 2.51 4.77
11 10.00 24.10 23.86 5.75 0.758 4.36 18.10 2.79 2.90
12 9.38 32.45 17.44 5.66 0.793 4.49 13.83 2.87 2.21
13 7.88 102.26 5.12 5.23 0.900 4.71 4.60 3.01 0.74
14 6.25 -82.8 -5.52 4.57 0.900 4.11 -4.97 2.63 -0.80
15 5.75 -49.7 -8.70 4.32 0.900 3.89 -7.83 2.49 -1.25
16 5.25 -33.5 -12.10 4.05 0.900 3.64 -10.89 2.33 -1.74
17 4.20 -16 -20.35 3.35 0.900 3.01 -18.31 1.93 -2.93
4 Φ12 + 4 Φ16
Univ.
Univ. Página 45
4 Φ12 + 4 Φ16
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 12 mm Φ2 ≔ 16 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 12.566 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.4 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 5.152 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 2.262 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 5.152 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500.00 0.00 134.85 0.00 0.650 0.00 87.65 0.00 14.02
2 50.00 0.17 134.85 0.28 0.650 0.18 87.65 0.12 14.02
3 37.50 0.42 134.85 0.67 0.650 0.43 87.65 0.28 14.02
4 29.41 0.71 134.85 1.09 0.650 0.71 87.65 0.46 14.02
5 25.00 2.51 131.47 3.30 0.650 2.15 85.45 1.37 13.67
6 21.00 4.35 109.98 4.78 0.650 3.11 71.49 1.99 11.44
7 20.00 4.92 103.96 5.12 0.650 3.33 67.58 2.13 10.81
8 17.50 6.68 87.89 5.87 0.650 3.82 57.13 2.44 9.14
9 12.48 14.93 48.51 7.24 0.654 4.74 31.73 3.03 5.08
10 12.50 14.86 48.71 7.24 0.653 4.73 31.82 3.03 5.09
11 10.39 19.41 35.22 6.84 0.739 5.05 26.02 3.23 4.16
12 9.38 23.42 28.00 6.56 0.793 5.20 22.21 3.33 3.55
13 7.88 38.17 15.78 6.02 0.900 5.42 14.20 3.47 2.27
14 7.50 47.5 12.33 5.86 0.900 5.28 11.10 3.38 1.78
15 6.75 76.5 7.20 5.51 0.900 4.96 6.48 3.17 1.04
16 6.50 98.3 5.47 5.38 0.900 4.84 4.92 3.10 0.79
17 5.05 -74 -6.03 4.45 0.900 4.01 -5.42 2.56 -0.87
8 Φ16
Univ.
Univ. Página 46
8 Φ16
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 16 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 16.085 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.79 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 6.032 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 4.021 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 6.032 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500 0.00 146.43 0.00 0.650 0.00 95.18 0.00 15.23
2 50.00 0.18 146.43 0.33 0.650 0.22 95.18 0.14 15.23
3 37.50 0.45 146.43 0.78 0.650 0.51 95.18 0.33 15.23
4 29.41 0.78 146.43 1.28 0.650 0.83 95.18 0.53 15.23
5 25.00 2.52 141.02 3.55 0.650 2.31 91.66 1.48 14.67
6 21.00 4.32 117.76 5.09 0.650 3.31 76.54 2.12 12.25
7 20.00 4.90 111.13 5.45 0.650 3.54 72.24 2.27 11.56
8 17.50 6.73 93.24 6.28 0.650 4.08 60.60 2.61 9.70
9 12.48 16.29 48.32 7.87 0.654 5.15 31.60 3.29 5.06
10 12.50 16.21 48.54 7.87 0.653 5.14 31.72 3.29 5.07
11 10.00 25.14 29.14 7.33 0.758 5.55 22.10 3.56 3.54
12 9.38 30.31 23.53 7.13 0.793 5.66 18.67 3.62 2.99
13 7.88 81.53 8.05 6.56 0.900 5.91 7.24 3.78 1.16
14 7.50 178.4 3.58 6.39 0.900 5.75 3.23 3.68 0.52
15 6.25 -97.9 -5.84 5.72 0.900 5.14 -5.26 3.29 -0.84
16 6.00 -70.8 -7.85 5.56 0.900 5.00 -7.06 3.20 -1.13
17 5.69 -51 -10.48 5.35 0.900 4.81 -9.43 3.08 -1.51
4 Φ16 + 4 Φ20
Univ.
Univ. Página 47
4 Φ16 + 4 Φ20
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 16 mm Φ2 ≔ 20 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 20.609 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 2.29 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 8.294 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 4.021 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 8.294 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500 0.00 161.31 0.00 0.650 0.00 104.85 0.00 16.78
2 50.00 0.23 161.31 0.46 0.650 0.30 104.85 0.19 16.78
3 37.50 0.57 161.31 1.08 0.650 0.70 104.85 0.45 16.78
4 29.41 0.99 161.31 1.76 0.650 1.14 104.85 0.73 16.78
5 25.00 2.75 152.18 4.18 0.650 2.72 98.92 1.74 15.83
6 21.00 4.63 127.06 5.88 0.650 3.82 82.59 2.45 13.21
7 20.00 5.26 119.72 6.30 0.650 4.10 77.82 2.62 12.45
8 17.50 7.33 99.69 7.31 0.650 4.75 64.80 3.04 10.37
9 12.48 19.83 47.85 9.49 0.654 6.20 31.29 3.97 5.01
10 12.50 19.70 48.12 9.48 0.653 6.19 31.44 3.96 5.03
11 10.00 32.11 27.54 8.84 0.758 6.71 20.88 4.29 3.34
12 9.38 39.99 21.55 8.62 0.793 6.84 17.10 4.38 2.74
13 7.88 161.84 4.91 7.95 0.900 7.15 4.42 4.58 0.71
14 7.50 9211.7 0.08 7.75 0.900 6.97 0.08 4.46 0.01
15 7.25 -334.6 -2.27 7.60 0.900 6.84 -2.05 4.38 -0.33
16 6.75 -114.0 -6.39 7.29 0.900 6.56 -5.76 4.20 -0.92
17 6.09 -55 -12.40 6.82 0.900 6.14 -11.16 3.93 -1.79

Univ.
Univ. Página 48
Columna 40 x30
Univ.
Univ. Página 49
Columna 40 x30
b ≔ 40 cm h ≔ 30 cm
8 Φ12
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 12 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 9.048 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 0.75 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 3.393 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 2.262 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 3.393 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 3000 0.00 209.29 0.00 0.650 0.00 136.04 0.00 11.34
2 60.00 0.11 209.29 0.27 0.650 0.18 136.04 0.05 11.34
3 45.00 0.24 209.29 0.61 0.650 0.40 136.04 0.11 11.34
4 35.30 0.39 209.29 0.99 0.650 0.64 136.04 0.18 11.34
5 30.00 2.61 209.29 5.58 0.650 3.63 136.04 1.01 11.34
6 26.00 4.36 184.87 8.06 0.650 5.24 120.17 1.46 10.01
7 24.00 5.34 169.69 9.06 0.650 5.89 110.30 1.64 9.19
8 21.00 6.99 146.03 10.21 0.650 6.63 94.92 1.84 7.91
9 15.45 11.70 97.61 11.42 0.654 7.47 63.83 2.08 5.32
10 15.00 12.00 94.74 11.37 0.667 7.58 63.16 2.10 5.26
11 12.46 14.31 75.62 10.82 0.755 8.17 57.09 2.27 4.76
12 11.25 15.86 65.33 10.36 0.811 8.40 52.99 2.33 4.42
13 9.75 18.67 51.70 9.65 0.900 8.69 46.53 2.41 3.88
14 9.00 20.8 44.37 9.24 0.900 8.31 39.94 2.31 3.33
15 6.04 34.4 20.64 7.10 0.900 6.39 18.57 1.78 1.55
16 5.40 43.6 14.92 6.51 0.900 5.86 13.43 1.63 1.12
17 3.95 1050 0.47 4.91 0.900 4.42 0.42 1.23 0.04
4 Φ12 + 4 Φ16
Univ.
Univ. Página 50
4 Φ12 + 4 Φ16
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 12 mm Φ2 ≔ 16 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 12.566 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.05 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 5.152 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 2.262 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 5.152 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500.00 0.20 139.09 0.34 0.650 0.22 90.41 0.14 14.46
2 50.00 0.30 139.09 0.51 0.650 0.33 90.41 0.21 14.46
3 37.50 0.47 139.09 0.79 0.650 0.51 90.41 0.33 14.46
4 29.41 0.69 139.09 1.11 0.650 0.72 90.41 0.46 14.46
5 25.00 2.35 137.37 3.24 0.650 2.10 89.29 1.35 14.29
6 21.00 4.03 115.12 4.64 0.650 3.02 74.83 1.93 11.97
7 20.00 4.53 108.98 4.94 0.650 3.21 70.84 2.05 11.33
8 17.50 6.04 92.55 5.59 0.650 3.63 60.16 2.33 9.63
9 12.48 12.55 52.68 6.61 0.654 4.33 34.45 2.77 5.51
10 12.50 12.50 52.88 6.61 0.653 4.32 34.55 2.76 5.53
11 10.00 20.83 30.18 6.29 0.758 4.77 22.89 3.05 3.66
12 9.38 26.30 23.46 6.17 0.793 4.90 18.61 3.13 2.98
13 7.88 55.34 10.24 5.67 0.900 5.10 9.22 3.26 1.47
14 6.25 -262.3 -1.86 4.88 0.900 4.39 -1.68 2.81 -0.27
15 5.75 -81.0 -5.65 4.58 0.900 4.12 -5.09 2.64 -0.81
16 5.25 -43.3 -9.79 4.24 0.900 3.82 -8.81 2.44 -1.41
17 4.20 -17 -20.15 3.36 0.900 3.03 -18.13 1.94 -2.90
8 Φ16
Univ.
Univ. Página 51
8 Φ16
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 16 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 16.085 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.34 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 6.032 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 4.021 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 6.032 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500.00 0.00 146.43 0.00 0.650 0.00 95.18 0.00 15.23
2 50.00 0.18 146.43 0.33 0.650 0.22 95.18 0.14 15.23
3 37.50 0.45 146.43 0.78 0.650 0.51 95.18 0.33 15.23
4 29.41 0.78 146.43 1.28 0.650 0.83 95.18 0.53 15.23
5 25.00 2.52 141.02 3.55 0.650 2.31 91.66 1.48 14.67
6 21.00 4.32 117.76 5.09 0.650 3.31 76.54 2.12 12.25
7 20.00 4.90 111.13 5.45 0.650 3.54 72.24 2.27 11.56
8 17.50 6.73 93.24 6.28 0.650 4.08 60.60 2.61 9.70
9 12.48 16.29 48.32 7.87 0.654 5.15 31.60 3.29 5.06
10 12.50 16.21 48.54 7.87 0.653 5.14 31.72 3.29 5.07
11 10.39 22.92 32.43 7.43 0.739 5.49 23.96 3.51 3.83
12 9.38 30.31 23.53 7.13 0.793 5.66 18.67 3.62 2.99
13 7.88 81.53 8.05 6.56 0.900 5.91 7.24 3.78 1.16
14 7.50 178.4 3.58 6.39 0.900 5.75 3.23 3.68 0.52
15 6.75 -292.9 -2.05 6.01 0.900 5.41 -1.85 3.46 -0.30
16 6.50 -150.0 -3.91 5.87 0.900 5.28 -3.52 3.38 -0.56
17 5.05 -30 -16.39 4.86 0.900 4.37 -14.75 2.80 -2.36
Univ. 4 Φ16 + 4 Φ20

Univ. Página 52
4 Φ16 + 4 Φ20
n1 ≔ 4 n2 ≔ 4
Φ1 ≔ 16 mm Φ2 ≔ 20 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 20.609 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 1.72 %
b⋅h
π π
As1 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 8.294 cm 2
4 4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 4.021 cm 2
4
π π
As3 ≔ 2 ⋅ ―⋅ Φ2 2 + ―⋅ Φ1 2 = 8.294 cm 2
4 4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500 0.00 161.31 0.00 0.650 0.00 104.85 0.00 16.78
2 50.00 0.23 161.31 0.46 0.650 0.30 104.85 0.19 16.78
3 37.50 0.57 161.31 1.08 0.650 0.70 104.85 0.45 16.78
4 29.41 0.99 161.31 1.76 0.650 1.14 104.85 0.73 16.78
5 25.00 2.75 152.18 4.18 0.650 2.72 98.92 1.74 15.83
6 21.00 4.63 127.06 5.88 0.650 3.82 82.59 2.45 13.21
7 20.00 5.26 119.72 6.30 0.650 4.10 77.82 2.62 12.45
8 17.50 7.33 99.69 7.31 0.650 4.75 64.80 3.04 10.37
9 12.48 19.83 47.85 9.49 0.654 6.20 31.29 3.97 5.01
10 12.50 19.70 48.12 9.48 0.653 6.19 31.44 3.96 5.03
11 10.00 32.11 27.54 8.84 0.758 6.71 20.88 4.29 3.34
12 9.38 39.99 21.55 8.62 0.793 6.84 17.10 4.38 2.74
13 7.88 161.84 4.91 7.95 0.900 7.15 4.42 4.58 0.71
14 7.50 9211.7 0.08 7.75 0.900 6.97 0.08 4.46 0.01
15 6.25 -63.9 -10.86 6.94 0.900 6.25 -9.77 4.00 -1.56
16 6.00 -51.0 -13.25 6.75 0.900 6.08 -11.92 3.89 -1.91
17 5.69 -40 -16.40 6.50 0.900 5.85 -14.76 3.74 -2.36
8 Φ20
Univ.
Univ. Página 53
8 Φ20
n1 ≔ 8 n2 ≔ 0
Φ1 ≔ 20 mm Φ2 ≔ 12 mm
π π
As ≔ n1 ―⋅ Φ1 2 + n2 ―⋅ Φ2 2 = 25.133 cm 2
4 4
As
ρ ≔ ―― ⋅ 100 = 2.09 %
b⋅h
π
As1 ≔ 3 ⋅ ―⋅ Φ1 2 = 9.425 cm 2
4
π
As2 ≔ 2 ⋅ ―⋅ Φ1 2 = 6.283 cm 2
4
π
As3 ≔ 3 ⋅ ―⋅ Φ1 2 = 9.425 cm 2
4
“#” “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”
1 2500 0.00 176.20 0.00 0.650 0.00 114.53 0.00 18.32
2 50.00 0.24 176.20 0.52 0.650 0.34 114.53 0.22 18.32
3 37.50 0.60 176.20 1.22 0.650 0.80 114.53 0.51 18.32
4 29.41 1.04 176.20 2.00 0.650 1.30 114.53 0.83 18.32
5 25.00 2.74 164.46 4.50 0.650 2.92 106.90 1.87 17.10
6 21.00 4.58 137.06 6.28 0.650 4.08 89.09 2.61 14.25
7 20.00 5.22 128.94 6.73 0.650 4.37 83.81 2.80 13.41
8 17.50 7.34 106.56 7.82 0.650 5.09 69.27 3.26 11.08
9 12.48 21.63 47.60 10.29 0.654 6.73 31.13 4.31 4.98
10 12.50 21.47 47.91 10.28 0.653 6.72 31.30 4.30 5.01
11 10.00 41.43 23.18 9.60 0.758 7.28 17.58 4.66 2.81
12 9.38 59.20 15.81 9.36 0.793 7.43 12.54 4.75 2.01
13 7.88 -171.95 -5.03 8.64 0.900 7.78 -4.52 4.98 -0.72
14 7.50 -75.5 -11.17 8.43 0.900 7.58 -10.05 4.85 -1.61
15 7.25 -59.6 -13.88 8.27 0.900 7.44 -12.49 4.76 -2.00
16 6.75 -43.4 -18.29 7.93 0.900 7.14 -16.46 4.57 -2.63
17 6.09 -30 -24.76 7.42 0.900 6.68 -22.28 4.28 -3.56

Univ.
Univ. Página 54
Univ.
Univ. Página 55

Columnas

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Columnas

Cargado por

Copyright:

Formatos disponibles

DISEÑO DE COLUMNAS HORMIGON ARMADO II

HORMIGON ARMADO II CIV-210

a) Esquema inicial de ejes Pág. 12

a) Análisis de carga muerta y sobrecarga Pág. 26

4. ANALISIS ESTRUCTURAL Pág. 37

a) Diseño de columnas según el caso

Clasificación de las columnas

Los estribos cumplen las siguientes funciones en las columnas:

Capacidad por carga axial de columnas

b) Propiedades de los materiales

b) Propiedades de los materiales

3. Módulo de elasticidad. - El módulo de elasticidad definido por la ecuación E=esfuerzo/deformación es una

En la gráfica fy se identifica con claridad.

Los propósitos de los factores de reducción de resistencia φ son:

Factor de seguridad para flexión ϕf ≔ 0.90

Factor de seguridad para corte ϕc ≔ 0.75

Corte transversal A-A

Corte transversal B-B

b) Pre-dimensionamiento de elementos estructurales

b) Pre-dimensionamiento de elementos estructurales

Se usarán los paños con mayor luz para ambos métodos:

Vigas eje horizontal:

Univ. Para ejes A, B, C, D y E se considerará:

Para ejes A, B, C, D y E se considerará:

Se asumirá vigas planas en el sector del voladizo de 25 cm x h nervio 25x17 cm

-Losa nervada unidireccional. -

-Losa nervada unidireccional. -

Ln1 ≔ 3.6 m - 0.25 m = 3.35 m Ln2 ≔ 4 m

Asumir una separación de : S ≔ 50 cm

De las longitudes del panel crítico se tiene:

Univ. Perimetro ≔ l1 + l1 + l2 + l2 = 1520 cm

Univ. Para calcular la contrahuella:

Para calcular la contrahuella:

Por lo que se usarán las siguientes secciones de columnas en la estructura:

Univ. 3. ANALISIS DE CARGAS

Análisis de carga por entro cuadrado área de análisis:

⎛⎝S ⋅ tw + bw ⋅ ⎛⎝hnervio - tw⎞⎠⎞⎠ ⋅ γH kgf

Univ. - Análisis de cargas para muros.

- Análisis de cargas para muros.

Peso ladrillo 1m2 Peso mortero 1m2

Peso total del muro

Linealizando Carga de muro Soga

Peso propio: Autoguardado:

Corrección del peso del piso + carpeta de nivelación en la escalera

Resumen de cargas para el análisis en el SAP2000:

CARGA POR PESO PROPIO

- Carga del cielo raso

Univ. Peso de caja: Pcaja_ceramica ≔ 32 kgf

Peso de caja: Pcaja_ceramica ≔ 32 kgf

Análisis Carga de tanque de agua

Ptanque_agua ≔ γH2o ⋅ Vagua = 5000 kg

Univ. Sobrecarga de mantenimiento (Tanque)

Sobrecarga de mantenimiento (Tanque)

b) Análisis de carga de viento en función de la altura norma CIRSOC (según ACI)

b) Análisis de carga de viento en función de la altura norma CIRSOC (según ACI)

Para: Piso 1 kh1 ≔ 0.59

Factor topográfico Kzt

Kzt ≔ ⎛⎝1 + K1 ⋅ K2 ⋅ K3⎞⎠ 2 = 1.664

Factor de efecto de ráfaga G

c) Estados de carga para diseño de columnas.

Para realizar el modelado en el programa SAP2000 se usó 4 estados de carga

Univ.5. Diseño de columnas

# “c” “e” “Pn” “Mn” “Φ” “Mu” “Pu” “m” “n”

Diagramas de interacción columna 25 x25
