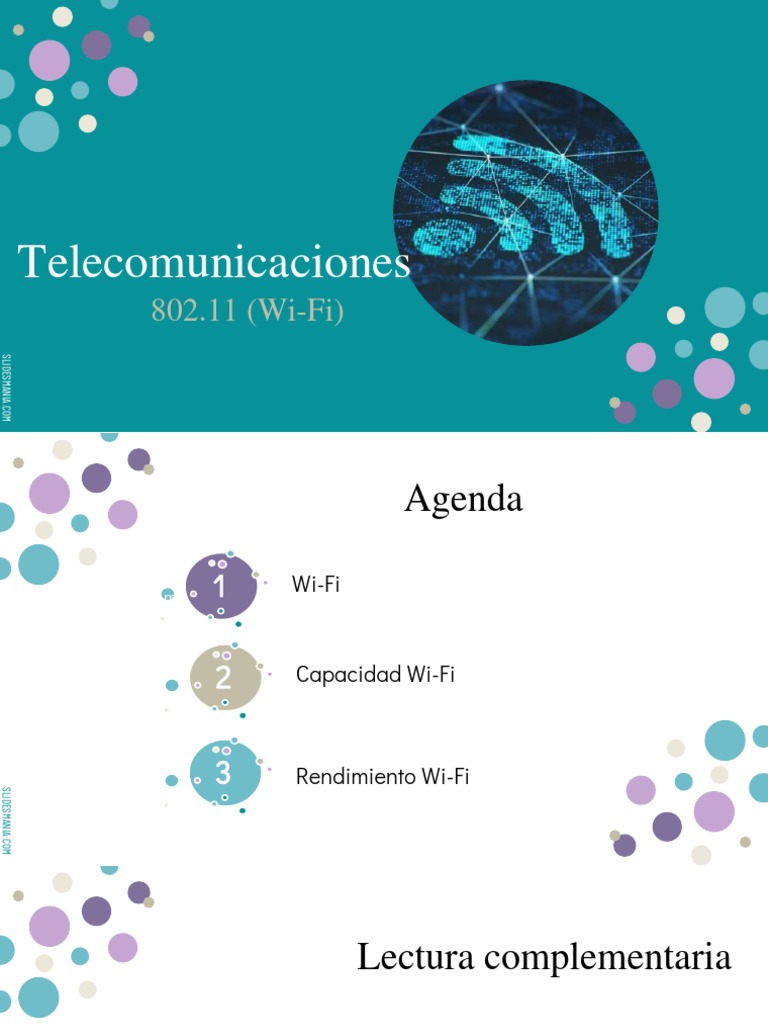

Telecomunicaciones

802.11 (Wi-Fi)
SLIDESMANIA.COM
 Co
mu Agenda
nic
aci
ón
Co
ina
mu
lá
1 Wi-Fi
nic
mb
aci
ric
ón
a
ina
Co
mulá
2 Capacidad Wi-Fi
mb
nic
ric
aci
a
ón
ina
lá
3 Rendimiento Wi-Fi
SLIDESMANIA.COM

mb
ric
a
 Lectura complementaria

● Tannebaum
Capítulo 2: 2.6 y 2.8

● Links de Wikipedia en mediación virtual

SLIDESMANIA.COM
 Terminología
MCS (Modulation and Coding Scheme) esquema de modulación y codificación

AP (Access Point) punto de acceso

P2MP, PTMP, PMP (point-to-multipoint) punto a multipunto

Half-duplex simudúplex

Router enrutador

MIMO (Multiple-Input Multiple-Output) múltiples entradas, múltiples salidas

BSS (Basic Service Set)

IBSS (independent BSS)

SLIDESMANIA.COM

Gateway Pasarela o puerta de enlace

802.11 (Wi-Fi)
SLIDESMANIA.COM
 Transmite Velocidad
voz, video y depende de
datos varios
factores

Comunicación
Comunicación
inalámbrica
inalámbrica

Características

Punto a
Half-duplex multipunto
SLIDESMANIA.COM
 WECA (Wireless Ethernet Compatibility Alliance) → Wi-Fi Alliance

Organización creada para fomentar la compatibilidad de los

dispositivos inalámbricos.

Comunicación
inalámbrica
Desarrollado por

Generalidades
IEEE

Utiliza zonas del espectro radioeléctrico llamadas ISM

(Industrial, Scientific and Medical) que no precisan de
licencia de uso, aunque tienen sus limitaciones, se
situan en 2,4 GHz y 5GHz.
SLIDESMANIA.COM
 Caracterizar líneas de transmisión

Simplex Half-duplex Full-duplex

Monitor, teclado, impresora, walkie-talkie, radio aficionados Teléfono, bluetooth

radio, TV broadcast

●
SLIDESMANIA.COM

No colisiones
● No retrotransmisiones
● No tiempo de espera
 Elementos
● Router
● Repetidores/Extensor
● Punto de acceso (AP)
● Dispositivos finales
SLIDESMANIA.COM
 Topologías

Infraestructura o BSS Ad-hoc o IBSS

SLIDESMANIA.COM
 Punto de acceso (AP)

Realiza las funciones de coordinación centralizada de la

comunicación entre los distintos terminales de la red.

Tienen funciones de buffer y de gateway con otras redes.

● Buffer: recibe información y la almacena
● Gateway: transmite entre la red inalámbrica y la cableada
SLIDESMANIA.COM
 Paquetes de descarga y carga
Descarga Carga
Broadcast CSMA/CA
SLIDESMANIA.COM
 Capacidad Wi-Fi
SLIDESMANIA.COM
 Capacidad
Depende del estándar/protocolo utilizado

2003

2009

2013

2021
1999
1997

IEEE 802.11b
IEEE 802.11 IEEE 802.11g IEEE 802.11n IEEE 802.11ac IEEE 802.11ax
IEEE 802.11a
Más utilizado
SLIDESMANIA.COM
 Capacidad
Frecuencia Ancho Velocidad máxima
Protocolo MIMO
(GHz) (MHz) (Mbps)

802.11 2.4 20 - 2

802.11b 2.4 20 - 11

802.11a 5 20 - 54

802.11g 2.4 20 - 54

802.11n 2.4 o 5 20, 40 Un solo usuario 450

802.11ac wave1 5 80 Un solo usuario 866.7

802.11ac wave2 5 80, 80+80, 160 Múltiples usuarios 1730

SLIDESMANIA.COM
 MIMO

Transmisores y
Modo
receptores
1 TX
1x1
1 RX
2 TX
2x2
2 RX
3 TX
3x3
3 RX

Como es half-duplex, al tener muchos dispositivos se dan colisiones.

SLIDESMANIA.COM

Tener varios TXs/RXs es una solución.

 Rendimiento Wi-Fi
SLIDESMANIA.COM
Canales
SLIDESMANIA.COM
 Diseño

Si está configurado como

automático elige el mejor canal.
SLIDESMANIA.COM
 Define el valor de algunos parámetros de la transmisión que
influyen directamente en la velocidad máxima alcanzada.

MCS En la práctica sólo se han

implementado 32 de esos modos.
(Esquema de modulación y
codificación)
WiFi N define hasta 77 MCS, es decir, 77 modos de operación
diferentes y cada uno de ellos ofrece hasta cuatro
velocidades máximas teóricas, dependiendo del:
● Ancho de banda
● Intervalo de guarda
SLIDESMANIA.COM
SLIDESMANIA.COM
 MCS y velocidad máxima

54 150 300 600

Mbps Mbps Mbps Mbps

Todos los Wi-Fi N Wi-Fi N Wi-Fi N

dispositivos MCS=7 MCS=15 MCS=31
WiFi G
SLIDESMANIA.COM
SLIDESMANIA.COM
 Factores que influyen en la velocidad Wi-Fi
Solamente los primeros 8 MCS son
Solo los primeros 16 MCS son obligatorios para los dispositivos
obligatorios en los puntos de acceso: cliente:
● Routers Wi-Fi ● Portátiles
● Smartphones
● Tablets

Inicialmente se negocia el MCS más alto posible. Sin

embargo, este MCS puede reducirse para minimizar el
efecto debido a las condiciones de transmisión, como la
SLIDESMANIA.COM

distancia entre los dispositivos, obstáculos, interferencias.

 Modulación
Los tipos de modulación más avanzados y las velocidades de
modulación altas tienen la ventaja de transmitir más bits por
unidad de señal modulada, pero por el contrario son más sensibles
a errores producidos por las condiciones de transmisión como
obstáculos, interferencias, debilidad de la señal debido a distancia
entre los dispositivos, etc.
Cuando la tasa de errores crece, la solución es cambiar el tipo de
modulación, la velocidad de modulación o ambas hasta encontrar
un esquema que se vea lo menos afectado posible por las
condiciones de transmisión.
SLIDESMANIA.COM
 Factores que influyen en la velocidad Wi-Fi
Canal compartido Half-duplex

Obstáculos: las ondas

Distancia (atenuación de señal)
electromagnéticas en Wi-Fi son
capaces de atravesar obstáculos, pero
la señal queda atenuada.

Banda de frecuencia de libre uso

(interferencia). Hornos microondas, teléfonos
inalámbricos, intercomunicadores
SLIDESMANIA.COM

inalámbricos caseros, otras redes Wi-Fi, ...


La potencia es el factor más
importante: la ubicación es
importante.
Cuello de botella en Wi-Fi.
SLIDESMANIA.COM
Comentarios
Referencia: pruebas del WiFi Recomendaciones
G, 54 Mbps teórica máxima, Cambiar contraseña de
velocidad real ~22 Mbps. fábrica, filtrado por MAC,
esconder el SSID.
Referencia 2: en entornos
residenciales WiFI N,
escenario más habitual es
72,2 Mbps máximo (MCS=7,
canales de 20 MHz, banda de
2.4 GHz; la velocidad real ~50
Mbps.
Gracias
