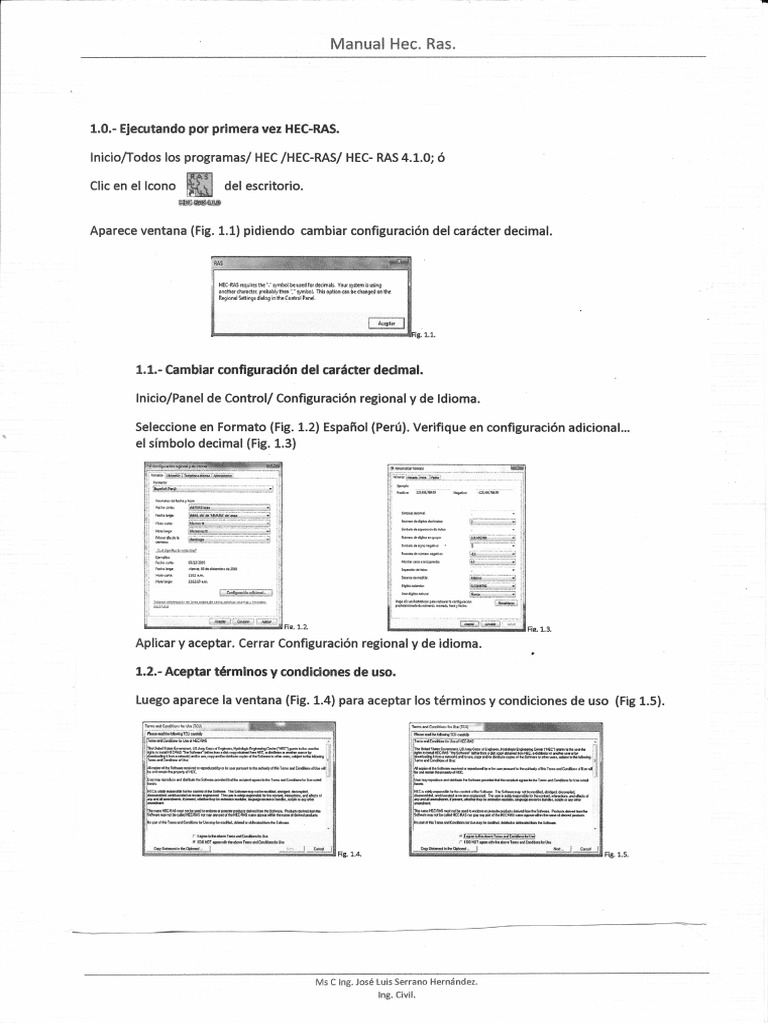

Manual Hec. Ras. 1.0.- Ejecutando por primera vez HEC-RAS. Inicio/Todos los programas/ HEC /HEC-RAS/ HEC- RAS 4.1.0; 6 Clic en el Icono &@ del escritorio. ‘Aparece ventana (Fig. 1.1) pidiendo cambiar configuracién del cardcter decimal. Racer cc 1.1.- Cambiar configuracién del caracter dedmal. Inicio/Panel de Control/ Configuracién regional y de Idioma. Seleccione en Formato (Fig. 1.2) Espafiol (Pert). Verifique en configuracién adicional el simbolo decimal (Fig. 1.3) Aplicar y aceptar. Cerrar Configuracién regional y de idioma. 1.2.- Aceptar términos y condiciones de uso. Luego aparece la ventana (Fig. 1.4) para aceptar los términos y condi TMS C ng Jor Lls Serrano Hernandez Ing civilManual Hec. Ras. .3.- Instalar ejemplos del HEC- RAS. Ahora le pregunta si desea instalar ejemplos de HEC-RAS, clic en Si (Fig. 1.6), clic en Install Examples (Fig 1.7), finalmente clic en aceptar (Fig 1.8). — ES = a cok. i fea Aparece ventana principal del HEC - RAS 4.1.0 (Fig. 1.9) 1.4.- Cambiar sistema de unidades. Note que el sistema de unidades es el inglés US. Cambiaremos el sistema de unidades al S1 {Sistema Internacional). Options/ Unit System (US Customary/I..), aparece ventana Select Units Systems (Fig 1.10), Clic en System International (Metric System), chec en Set as default for new proyects (Fig. 1.11) y clic en OK. Finalmente clic en Si (Fig 1.12) para defini por defecto el SI como sistema de unidades para préximos proyectos. Tsing, lsd Luis Serrano Herder. Ing. Ci.Manual Hec. Ras. 2.0.- Crear un nuevo proyecto. De mend de la ventana principal del HEC-RAS 4.1.0 File/ New Proyect... 2.1.- Crear carpeta para almacenar archivos del presente proyecto. Clic en Create Folder... (Fig 1.14). En caja de dialogo (Fig 1.15) escri ‘acrear: EJEMPLOS_HEC_RAS. Clic OK (Fig 1.15). el nombre de la carpeta 2.2.- Ingresar titulo del proyecto y nombre del archivo. Colocar como titulo del proyecto CANAL_TRAPEZOIDAL, el nombre del archivo toma el mismo nombre del titulo, si deseamos podemos cambiar el nombre del archivo y Clic en OK (Fig. 1.16) Aparece ventana (Fig. 1.17) informandonos sobre el nombre del archivo, titulo del proyecto y sobre el sistema de unidades. Clic OK (Fig. 1.17). En ventana principal HEC-RAS 4.1.0 aparece en Proyect: CANAL_TRAPEZOIDAL (nombre del Proyecto), asi como la ruta donde se encuentra el archivo de nuestro proyecto, con extensién *.pr) (Fig. 1.18). Fe £38 Ran iow Opts GBTeot HepManual Hec. Ras. 3.0.- Ingresando datos geométricos. De menti de la ventana principal del HEC-RAS 4.1.0 Edit/ Geometry Data ..., 6 Clic en el icono Aparece la ventana Geometry Data (Fig. 1.19) 3.1.- Ingresar el esquema en planta del eje del rio o canal. ee Clic en icono |=} apareceré un lépiz para trazar el esquema en planta del eje del rio 0 canal, el trazo Se realiza de aguas arriba (clic) a aguas abajo. Definido el extremo aguas abajo (doble clic) aparece ventana para colocar nombre del rio y del tramo (Fig. 1.20.) Clic en OK (Fig. 1.20). Clic en botén derecho del mouse para Desbloquear Disable Text Display (Fig 1.21) y apareceré texto del nombre del rio y tramo en el esquema (Fig 1.22). z 5 = : 5 Si deseamos representar el esquema en planta del eje sinuoso del rio 0 canal, cliquear para dar forma al esquema antes de declarar (doble clic) el extremo aguas abajo. TNC ng Jos6 Ls Serano Hernandez Ing. civil,Manual Hec. Ras. 3.2.-Ingresar secciones transversales. Clic en icono =) de la ventana Geometry Data. 3.2.1.- Ingreso manual de coordenadas. Aparece ventana Cross Section Data (Fig. 1.21). Adicionaremos seccién transveral: Options/ Add a new Cross Section...; aparece ventana (Fig 1.22) para ingresar cédigo de Ia seccién transversal (River Station), mayor numeracién corresponde a las secciones aguas arriba. Ingresar coordenadas locales (Station = X; Elevation = Y) de la seccién transversal en Cross Section Coordinates (Fig 1.23.). ingresar distancias a la prdxima seccién transversal aguas abajo (Downstream Reach Length), coeficientes de manning (Manning's Values), definir el cauce principal (Main Channel Bank Stations) e ingresar coeficientes de contraccién y expansién. Para este ejemplo no estamos considerando Hlanuras de inundacién (Over Bank) lzquierda ni derecha (LOB y ROB, respectivamente) (MGC ing. José Luis Serrano Hernénde. Ing. Cv,Manual Hec. Ras. 3.2.2.-Copiar seccién y ajustar elevaciones. Ahora ingresar seccién transversal “1000” con opcién Copy Current Cross Section.. Options/ Copy Current Cross Section... (Fig 1.25.). Aparece la ventana Copy Cross Sections, donde ingresamos codigo de la seccién transversal (River Sta) “1000” (Fig 1.26).Clic OK. La seccién transversal (River Sta.) “1000” heredo datos de seccién transversal “1500”. (Fig, 1.27). Ajustaremos los datos de Elevation en -0.8 m: Options /Adjust Elevation (Fig 1.28). Clic OK. La seccién transversal (River Sta: “1000”) tiene ahora corregido sus elevaciones (Fig. 1.29). Para este ejemplo, los demas datos son similares a la seccién transversal "1500". (MS C ing. José Luis Serrano Herndnder ng. ciManual Hec. Ras. 3.2.3.- Copiar coordenadas del Excel. Ahora ingresaremos la seccién transversal “500” mediante la opcién copiar coordenadas desde Excel: Options/ Add a new Cross Section...; Aparece ventana para ingresar cédigo de seccién transversal “500” (Fig. 1.30). Clic OK. Aparece ventana datos seccién transversal “500” (Fig. 1.31) Del Excel copiamos coordenadas de seccién transversal “500” (Fig 1.32). Regresamos a River Sta: “500”, achuramos Cross Section Cordinates (Clic en casillero esquina superior izquierda) Edit/ Copy 6 Ctrl+C (Fig. 1.33). Finalmente completamos datos de la seccién transversal “500”: distancias a la préxima seccién transversal aguas abajo (Downstream Reach Length) y definiremos el cauce principal (Fig. 1.34). Para ingresar datos de seccién transversal “0”, podemos seguir cualquier procedimiento anterior descrito, Para esta tiltima seccién transversal Domnstream Reach Lengths es cero (Fig 1.35). TMS ing Jor8 Ls Serrano Hernandez, Ing. iil,Manual Hec. Ras. 3.3.- Guardar datos geométricos. Cerrar Cross Section Data y regresamos a ventana de Geometry Data (Fig. 1.36). ‘Antes de salir guardar la geometria: File/ Save Geometry Data con nombre de CANAL_TRAPEZOIDAL (Fig. 1.37) Finalmente salimos de Geometry Data: File/ Exit Geometry Data (Fig 1.38) EERE ALS es fel ame. RALTRAPEDGAL Xara ERLE HEC ON, TOPE fepeeeeneneeeieta Vee oe TMS C ng Jor8 Ls Serrano Herndndex Ing. iviManual Hec. Ras. 4.0.- Ingresar datos de flujo: De menti de la ventana principal del HEC-RAS 4.1.0 Edit/ Steady Flow Data; 6 Clic en icono 4.1.- Ingresar caudal. Ingresaremos caudal 11.33 m3/s en PF 1 (Profile Names and Flow Rates), para este ejemplo solo tenemos un caudal (Fig 1.42). Si tuvigramos més caudales los declaramos en Enter/ Edit Number of Profile (2500 max) y completariamos los datos en Profile Names and Flow Rates. Podemos cambiar el nombre del profile (por defecto PF 1), Options/ Edit Profile Names... a ‘TR=50 afios (TR=Periodo de retorno}, aparece ventana para ingresar el nuevo nombre (Fig. 1.42). Clic Ok (Fig 1.43) y regresamos a ventana de Steady Flow Data (Fig 1.44). 4.2.- Ingresar condiciones de borde. Clic en Reach Boundary Conditions... Aparece ventana Steady Flow Boundary Conditions (Fig 1.45). Para este ejemplo ingresaremos aguas abajo cota de la superficie de agua, clic en Know W.S. y aparece ventana (Fig. 1.46) donde ingresamos dato 601.5 m. Clic en OK. aD Fee ea ee TMS ing Jos Lis Serrano Herndnde. Ing CiManual Hec. Ras. lic OK (Fig. 1.47). Regresamos a ventana Steady Flow Data. Clic en Apply Data (Fig 1.48). 4.3. Guardar datos de flujo. De menu de ventana Steady Flow Data, File/ Save Flow Data. Aparece ventana Save Flow Data As (Fig. 1.49) donde ingresamos el titulo CANAL_TRAPEZOIDAL_ SUBCRITICO. Clic en OK, regresamos a ventana de Steady Flow Data. (Fig 1.50) Finalmente salimos de la ventana Steady Flow Data. File/ Exit Flow Data Editor. Regresamos a la ventana principal HEC-RAS 4.1.0 (Fig. 1.51). le) ella) Str (ALLA SAIC Ze) less de, pnt ERUCTRRAION———_—__~ FX erm RE EON TAO Baa Ola ea ee a ioManual Hec. Ras. 5.0.- Crear un plan y correr el modelo. De menti de la ventana principal del HEC-RAS 4.1.0. Run/ Steady Flow Analysis... 6 clic en icono ‘Aparece ventana Steady Flow Analysis (Fig 1.52). 5.1.- Crear un plan, File/ Save Plan (Fig 1.52). Colocar titulo del plan CANAL_TRAPEZOIDAL_SUBCRITICO (Fig 1.53). Clic OK. Aparece ventana para colocar Identificativo del plan creado: SUB_1 (Fig. 1.54). Clic OK. 5.2.-Correr el modelo. Regresamos a ventana de Steady Flow Analysis (Fig. 1.55), clic en Compute ee Aparece ventana HEC-RAS Finished Computations (Fig. 1.56) donde podemos distinguir Proceso completado (Complete Process), caso contrario hubiésemos obtenido mensaje de error. Clic en Close y regresamos a ventana de Steady Flow Analysis (Fig. 1.57) y guardamos nuevamente el plan File/ Save Plan. Finalmente File/Exit. TMS C ng Jos Lls Serrano Herndndex Ing. civilManual Hec. Ras. 6.0.- Visualizar resultados. En la barra de meni ventana principal HEC-RAS 4.1.0 clic en View (Fig. 1.59) Seem 6.1.- Visualizar secci6n transversal. Para ver secciones transversales, clic en Cross-Sections... (Fig 1.60); 6 clic en icon ventana principal HEC-RAS 4.1.0. TMS ing Jos Luis Serrano Herndnde, tng. ciManual Hec. Ras. 6.2.- Visualizar perfil de superficie del agua. Para ver perfil de superficie del agua (Fig. 1.61). Clic en Water Surface Profile; 0 clic en icono P| de ventana principal HEC-RAS 4.1.0 6.3.- Visualizar perfil general. Para ver perfil general (Fig 1.62). Clic en General Profile Plot...; 0 clic en icono A de ventana principal HEC-RAS 4.1.0 Clic Options/ Plot Variables y seleccionar variable Y a visualizar, en este caso Froude # 6.4.- Visualizar curva caudal vs WS Elev. Para ver curva caudal VS WS Elev (Fig 1.63). Clic en Rating Curve..; 0 clic en icono| de ventana principal HEC-RAS 4.1.0 TMS ing lsd Luis Serrano Herder. Ing civil.Manual Hec. Ras. 6.5.- Visualizar perspectiva X-¥-Z. Para ver dibujo en perspectiva (Fig 1.64). Clic en X-V-Z Perspective Plots... 0 clic en icono de ventana principal HEC-RAS 4.1.0 6.6.- Visualizar tabla detallada de resultados por seccién transversal. Para ver tabla de resultados detallada por seccién transversal (Fig 1.65). Clic en Detailed Output Table...; 0 clic en icono de ventana principal HEC-RAS 4.1.0 6.7.- Visualizar tabla de resultados resumen de secciones transversales. Para ver tabla resumen de secciones transversales (Fig 1.66). Clic en Profile Sunmary Table...; © clic en icono | 4 de ventana principal HEC-RAS 4.1.0 TMS Ing Jd Luis Serrano Hernan. Ing Ci zManual Hec. Ras. 6.8.- Visualizar Resumen de errores, avisos y notas. Para ver resu lic je errores, avisos y notas (Fig 1.67). Clic en Summary Err, War, Notes...; 0 enicono de ventana principal HEC-RAS 4.1.0 7.0.- Generar reporte. En ventana principal HEC-RAS 4.1.0 File/ Generate Report... generando ventana respectiva (Fig. 1.68). Clic en Generate Report (Fig 1.68). Finalizado la generacién del reporte, clic en View Report (Fig 1.69) Se genera u Jo Las Serrano Rermandex lng. ivi.
