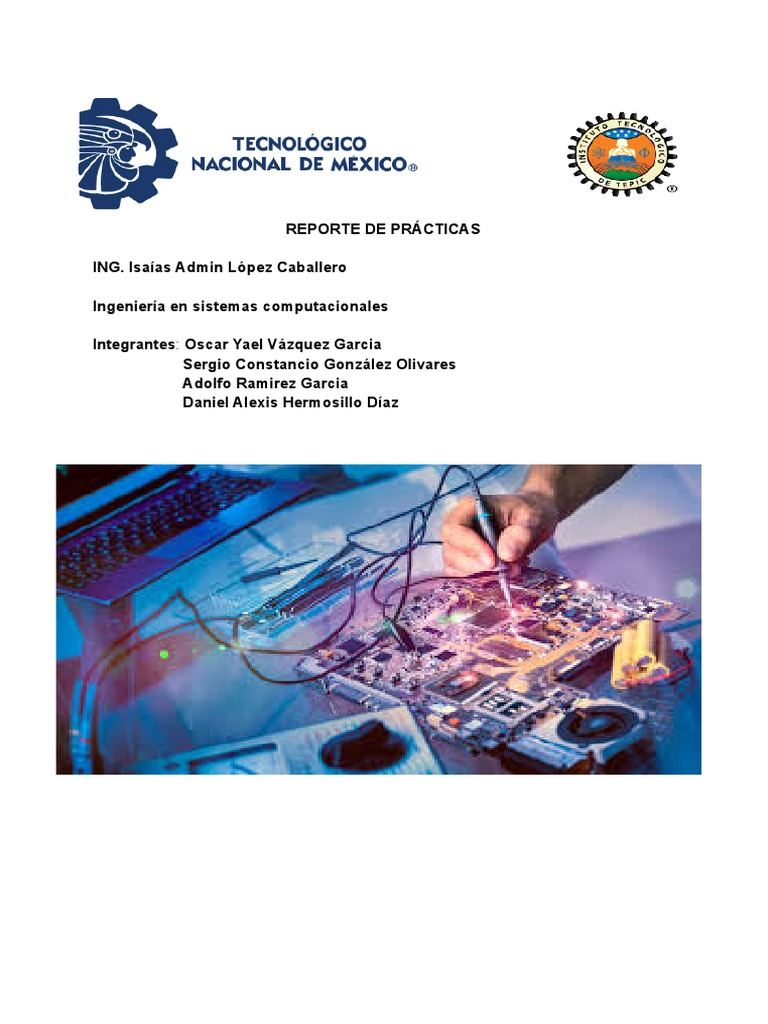

REPORTE DE PRÁCTICAS

ING. Isaías Admin López Caballero

Ingeniería en sistemas computacionales

Integrantes: Oscar Yael Vázquez Garcia

Sergio Constancio González Olivares
Adolfo Ramirez Garcia
Daniel Alexis Hermosillo Díaz
Unidad 1 Práctica 1 Medición De Resistencia
Introducción
Para esta práctica que se tiene como objetivo conocer la
función de estas así mismo comprender el funcionamiento y
comprobar lo que es la medición de la sumas de las
resistencias, la resistencia tiene su representación gráfica
como se puede apreciar en la imagen.

La resistencia es la medida de oposicion al flujo de corriente de un circuito electrico

el cual es representa con la letra griga omega(Ω), esta es un elemento electronico el
cual nos ayuda a limitar el paso de corriente en
un circuito, Fisicamente estan echas a base de
carbon o metal, ademas de que en cuanto
mayor sea la resistencia menor sera dicho flujo
de corriente, la resistencia puede ser calculada
visiblemente desde sus colores por medio que
de su primera y segunda banda seran los
valores a juntarse multiplicados por su tercera
banda dando asi el resultado en Ω como se
puede ver en la dicha imagen anexada, un dato
importante es que la resistencia no puede ser medida en un circuito en
funcionamiento. Eso se resuelve determinando la resistencia el cual es midiendo la
tensión y la corriente aplicando la ley de Ohm. Los conductores emiten calor por lo
cual este es uno de los problemas más comunes con las resistencias, Cuanto menor
sea la resistencia mayor será su flujo de corriente.

Además para poder poner estas resistencias se necesita lo que es una protoboard
el cual ahí se colocaron las resistencias que es la manera el cual serán medidas
estas resistencias, su manera de cómo se
conectarán es si la tienes de manera horizontal
las ranuras tendrán continuidad de manera
vertical ahi es como se pasa a hacer circuitos
de corriente en serie y en paralelo, las ranuras
que se ven en la parte de arriba y abajo
representan lo que es su alimentación el cual
estas se alimentan con positivo y negativo, por el momento no es la intención de
esta práctica ya que no se usará ninguna fuente de energía si no que solo se
conectaran las resistencias para poder sumar su resistencia total de toda la energía
para poder corroborar de manera teórica con cálculo y de manera física así
podemos comprar que tanto es la diferencia de los Ohms calculados y los Ohms
medidos de manera física.
Desarrollo
En esta práctica que se realiza la número 1 se necesita sacar la Resistencia Total de
la resistencia en serie y resistencia en paralelo.

Resistencia en serie
Para elaborar esta práctica se usará el protoboard para conectar las 3 resistencias
que son 220Ω, 330Ω y 1KΩ será necesario calcular el valor teórico y su valor
práctico medido por el multimetro además del valor relativo el cual serán anotados
en una tabla.
El error relativo se calcula de la siguiente forma

Se conectarán las resistencias de esta manera

Resistencia(Teórico) Resistencia (Práctico) Error relativo

220Ω 220Ω

330Ω 330Ω

1000Ω 1000Ω

RT(serie)1.55KΩ RT(En serie)1.52 1.93%

Resistencia en paralelo
Para elaborar esta práctica se usará el protoboard para
conectar las 3 resistencias que son 220Ω, 330Ω y 1KΩ será
necesario calcular el valor teórico y su valor práctico medido
por el multimetro además del valor relativo el cual serán
anotados en una tabla.

RT (paralelo teórico) RT (paralelo Práctico) Error relativo

116.60Ω 115.9Ω 0.60%

Circuito en serie

Esta imagen representa el circuito en paralelo y de fondo más resistencias

para futuras prácticas.

Esta imagen representa los datos teóricos de la resistencia en serie

Esta imagen es el error relativo

Esta imagen muestra lo que es de la resistencia en paralelo su total es de 1.52

Circuito en paralelo

Esta imagen representa nuestras resistencias ahora en paralelo

Aqui nuestros cálculos de manera teórica

y nuestro error relativo

Por último comprobado de manera práctica.

Conclusión

Oscar Yael Vázquez Garcia: En esta práctica 1 fue de gran aprendizaje porque
aprendimos a medir las resistencias y así calcular las resistencias necesarias para
realizar nuestro circuito, además de entender mejor el funcionamiento de las
resistencias que por sus colores se notan que todas las resistencias no miden lo
mismo, y así aprender a no cometer errores que pueden hacer que no sirva tu
circuito.

Daniel Alexis Hermosillo Díaz: Una vez finalizada esta práctica que se me hizo
muy importante y tuve buen aprendizaje ya que no tenía idea de lo que era una
resistencia además de aprender a cómo medirla por medio de un multímetro y como
es que unidas forman otra cantidad de Ohms ya que estas se suman, además de
aprender en como diferenciar lo que es una resistencia por su simple código de
colores aunque aun no me aprendo los valores de cada valor pero es cuestión de
seguir practicando estos colores.

Adolfo Ramirez Garcia: en esta práctica tuvimos que solo medir las resistencias de
cada una para saber coles íbamos a utilizar y para ello las conectamos en un
protoboard y calculamos la resistencia total tanto si estuvieran en serie o en
paralelo, luego lo medimos en el protoboard y paresias que los cálculos se
acercaban mucho a la realidad sólo ligeras variaciones por miliohms lo cual es
aceptable y cuando comprobamos que los cálculos eran correctos pasamos a la
siguiente práctica

Sergio Constancio González Olivares: En conclusión sobre la práctica 1 ya que

esto es el comienzo de la práctica que he aprendido sobre acerca de Medición de
Resistencia que se calcula la resistencia de uso de medir el multimeter o multímetro
que se deba sacar el número que sale de ohms o de los voltios, pero también
aprendimos sobre calcular que se deba salir antes de comprobar el multímetro de la
resistencia cuanto daba el circuito de cada uno y el total, ya que esto que salió el
resultado es algo parecido que sacamos el cálculo que el multímetro que daba el
resultado que es correcto que se mostraba el resultado, ahora pasamos el siguiente
práctica número 2.
