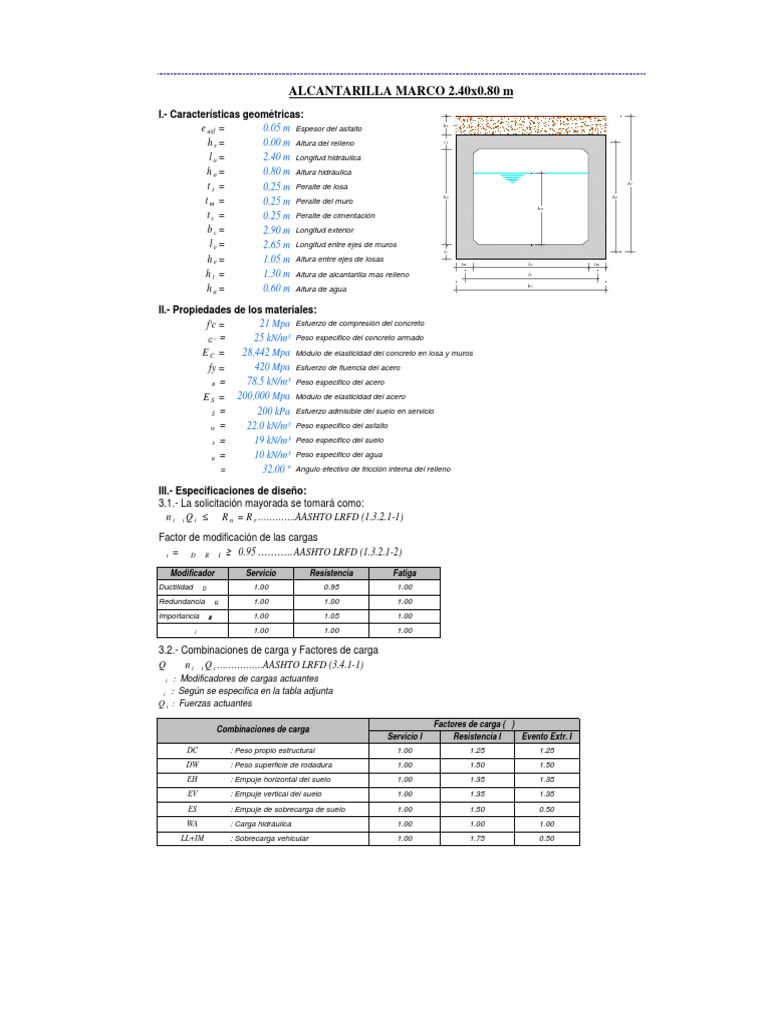

ALCANTARILLA MARCO 2.40x0.

80 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 2.40 m Longitud hidráulica hl

ho= 0.80 m Altura hidráulica

ht
ts = 0.25 m Peralte de losa
ho he hp
tm = 0.25 m Peralte del muro ht
ha
tc = 0.25 m Peralte de cimentación
bc= 2.90 m Longitud exterior
le= 2.65 m Longitud entre ejes de muros tc hz
he= 1.05 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 1.30 m Altura de alcantarilla mas relleno le bz

bc
ha= 0.60 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 2.40x0.80 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 0.600 10.00 6.00

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 2.12 m SC = 145*(1+IM) / E = 91.07 kN/m Sobrecarga vehicular
- - -
E = 1.88 m SC = 145 *(1+IM) / E = 102.44 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 2.40x0.80 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.23 kN/m ht

EH 1 = K o * gs * h t = 11.61 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 6.00 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.265 m
Rigidez del resorte exterior K re = 7,950 kN/m²
Rigidez del resorte interior K ri = 15,900 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 15.85 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 17.01 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 25.10 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 2.40x0.80 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.125 m Distancia al eje neutro y t = t s /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

Mu = 5.09 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

Mu = 5.41 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x0.80 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 250 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.125 m Distancia al eje neutro y t = t m /2 bc

M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

Mu = 0.00 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 20.00 cm 6.35 cm²

7.3.3.- Cálculo del refuerzo negativo:

Mu = 8.94 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 250 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.125 m Distancia al eje neutro y t = t c /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 2.40x0.80 m
7.4.2.- Cálculo del refuerzo positivo:
hr
Mu = 8.15 kN-m Momento último factorado
c
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 36.09 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 20.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 22.46 cm²
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 5 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

Mu = 8.94 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Mu = 36.09 kN-m Momento último factorado

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 20.00 cm 6.35 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 250 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x2.00 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 2.40 m Longitud hidráulica hl

ho= 2.00 m Altura hidráulica

ht
ts = 0.25 m Peralte de losa
ho he hp
tm = 0.25 m Peralte del muro ht
ha
tc = 0.25 m Peralte de cimentación
bc= 2.90 m Longitud exterior
le= 2.65 m Longitud entre ejes de muros tc hz
he= 2.25 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 2.50 m Altura de alcantarilla mas relleno le bz

bc
ha= 1.50 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 2.40x2.00 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 1.500 10.00 15.00

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 2.12 m SC = 145*(1+IM) / E = 91.07 kN/m Sobrecarga vehicular
- - -
E = 1.88 m SC = 145 *(1+IM) / E = 102.44 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 2.40x2.00 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.23 kN/m ht

EH 1 = K o * gs * h t = 22.33 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 15.00 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.265 m
Rigidez del resorte exterior K re = 7,950 kN/m²
Rigidez del resorte interior K ri = 15,900 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 15.85 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 43.57 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 36.26 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 2.40x2.00 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.125 m Distancia al eje neutro y t = t s /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

Mu = 1.98 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

Mu = 8.52 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x2.00 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 250 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.125 m Distancia al eje neutro y t = t m /2 bc

M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

Mu = 7.25 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 20.00 cm 6.35 cm²

7.3.3.- Cálculo del refuerzo negativo:

M u = 16.36 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 250 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.125 m Distancia al eje neutro y t = t c /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 2.40x2.00 m
7.4.2.- Cálculo del refuerzo positivo:
hr
M u = 16.36 kN-m Momento último factorado
c
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 36.09 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 20.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 22.46 cm²
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 5 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

Mu = 8.94 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Mu = 36.09 kN-m Momento último factorado

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 20.00 cm 6.35 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 250 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x2.35 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 2.40 m Longitud hidráulica hl

ho= 2.35 m Altura hidráulica

ht
ts = 0.25 m Peralte de losa
ho he hp
tm = 0.25 m Peralte del muro ht
ha
tc = 0.25 m Peralte de cimentación
bc= 2.90 m Longitud exterior
le= 2.65 m Longitud entre ejes de muros tc hz
he= 2.60 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 2.85 m Altura de alcantarilla mas relleno le bz

bc
ha= 1.76 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 2.40x2.35 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 1.763 10.00 17.63

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 2.12 m SC = 145*(1+IM) / E = 91.07 kN/m Sobrecarga vehicular
- - -
E = 1.88 m SC = 145 *(1+IM) / E = 102.44 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 2.40x2.35 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.23 kN/m ht

EH 1 = K o * gs * h t = 25.45 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 17.63 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.265 m
Rigidez del resorte exterior K re = 7,950 kN/m²
Rigidez del resorte interior K ri = 15,900 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 15.85 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 53.52 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 39.61 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 2.40x2.35 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.125 m Distancia al eje neutro y t = t s /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

Mu = 0.00 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

M u = 11.07 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x2.35 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 250 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.125 m Distancia al eje neutro y t = t m /2 bc

M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

M u = 12.40 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 20.00 cm 6.35 cm²

7.3.3.- Cálculo del refuerzo negativo:

M u = 20.28 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 250 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.125 m Distancia al eje neutro y t = t c /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 2.40x2.35 m
7.4.2.- Cálculo del refuerzo positivo:
hr
Mu = 7.57 kN-m Momento último factorado
c
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 36.09 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 20.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 22.46 cm²
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 5 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

M u = 20.28 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Mu = 36.09 kN-m Momento último factorado

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 20.00 cm 6.35 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 250 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x4.25 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 2.40 m Longitud hidráulica hl

ho= 4.25 m Altura hidráulica

ht
ts = 0.25 m Peralte de losa
ho he hp
tm = 0.30 m Peralte del muro ht
ha
tc = 0.25 m Peralte de cimentación
bc= 3.00 m Longitud exterior
le= 2.70 m Longitud entre ejes de muros tc hz
he= 4.50 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 4.75 m Altura de alcantarilla mas relleno le bz

bc
ha= 3.19 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 2.40x4.25 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 3.188 10.00 31.88

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 2.15 m SC = 145*(1+IM) / E = 89.91 kN/m Sobrecarga vehicular
- - -
E = 1.90 m SC = 145 *(1+IM) / E = 101.77 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 2.40x4.25 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.23 kN/m ht

EH 1 = K o * gs * h t = 42.42 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 31.88 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.270 m
Rigidez del resorte exterior K re = 8,100 kN/m²
Rigidez del resorte interior K ri = 16,200 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 16.14 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 125.39 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 209.19 kN b = 2.00
Fuerza cortante último resistente: fV C = 188.28 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 59.18 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 2.40x4.25 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.125 m Distancia al eje neutro y t = t s /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

Mu = 0.00 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

M u = 13.77 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.40x4.25 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 250 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 2E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.150 m Distancia al eje neutro y t = t m /2 bc

M cr : 43.31 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

M u = 59.13 kN-m Momento último factorado
1.2M cr = 51.97 kN-m 1.2 veces Momento de agrietamiento

Md = 59.13 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 25.37 cm Peralte efectivo
Kw = 36.81 cm² K w = M u / 0.85* ff *f'c*b
a= 1.50 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 6.35 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 15.00 cm 8.47 cm²

7.3.3.- Cálculo del refuerzo negativo:

M u = 64.13 kN-m Momento último factorado
1.2M cr = 51.97 kN-m 1.2 veces Momento de agrietamiento

Md = 64.13 kN-m Momento de diseño

d= 25.37 cm Peralte efectivo
Kw = 39.92 cm² K w = M u / 0.85* ff *f'c*b
a= 1.63 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 6.91 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 300 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.125 m Distancia al eje neutro y t = t c /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 2.40x4.25 m
7.4.2.- Cálculo del refuerzo positivo:
hr
Mu = 0.00 kN-m Momento último factorado
c
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 36.09 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 20.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 22.46 cm²
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 5 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

M u = 64.13 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Mu = 64.13 kN-m Momento último factorado

d= 20.37 cm Peralte efectivo
Kw = 39.92 cm² K w = M u / 0.85* ff *f'c*b
a= 2.06 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 8.78 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 12.50 cm 10.16 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 250 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.50x1.10 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 2.50 m Longitud hidráulica hl

ho= 1.10 m Altura hidráulica

ht
ts = 0.25 m Peralte de losa
ho he hp
tm = 0.25 m Peralte del muro ht
ha
tc = 0.25 m Peralte de cimentación
bc= 3.00 m Longitud exterior
le= 2.75 m Longitud entre ejes de muros tc hz
he= 1.35 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 1.60 m Altura de alcantarilla mas relleno le bz

bc
ha= 0.83 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 2.50x1.10 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 0.825 10.00 8.25

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 2.17 m SC = 145*(1+IM) / E = 88.77 kN/m Sobrecarga vehicular
- - -
E = 1.91 m SC = 145 *(1+IM) / E = 101.10 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 2.50x1.10 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.23 kN/m ht

EH 1 = K o * gs * h t = 14.29 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 8.25 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.275 m
Rigidez del resorte exterior K re = 8,250 kN/m²
Rigidez del resorte interior K ri = 16,500 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 16.44 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 22.69 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 28.40 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 2.50x1.10 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.125 m Distancia al eje neutro y t = t s /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

Mu = 5.41 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

Mu = 5.89 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 2.50x1.10 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 250 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.125 m Distancia al eje neutro y t = t m /2 bc

M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

Mu = 0.00 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 20.00 cm 6.35 cm²

7.3.3.- Cálculo del refuerzo negativo:

M u = 10.85 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 250 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.125 m Distancia al eje neutro y t = t c /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 2.50x1.10 m
7.4.2.- Cálculo del refuerzo positivo:
hr
Mu = 9.45 kN-m Momento último factorado
c
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 36.09 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 20.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 22.46 cm²
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 5 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

M u = 10.65 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Mu = 36.09 kN-m Momento último factorado

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 20.00 cm 6.35 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 250 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 3.70x1.60 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 3.70 m Longitud hidráulica hl

ho= 1.60 m Altura hidráulica

ht
ts = 0.25 m Peralte de losa
ho he hp
tm = 0.25 m Peralte del muro ht
ha
tc = 0.25 m Peralte de cimentación
bc= 4.20 m Longitud exterior
le= 3.95 m Longitud entre ejes de muros tc hz
he= 1.85 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 2.10 m Altura de alcantarilla mas relleno le bz

bc
ha= 1.20 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 3.70x1.60 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 1.200 10.00 12.00

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 2.83 m SC = 145*(1+IM) / E = 68.08 kN/m Sobrecarga vehicular
- - -
E = 2.21 m SC = 145 *(1+IM) / E = 87.36 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 3.70x1.60 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.23 kN/m ht

EH 1 = K o * gs * h t = 18.76 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 12.00 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.395 m
Rigidez del resorte exterior K re = 11,850 kN/m²
Rigidez del resorte interior K ri = 23,700 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 23.62 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 34.27 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 38.75 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 3.70x1.60 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.125 m Distancia al eje neutro y t = t s /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

M u = 10.93 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

M u = 12.39 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 3.70x1.60 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 250 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.125 m Distancia al eje neutro y t = t m /2 bc

M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

Mu = 0.00 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 20.00 cm 6.35 cm²

7.3.3.- Cálculo del refuerzo negativo:

M u = 20.32 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 250 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.125 m Distancia al eje neutro y t = t c /2
M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 3.70x1.60 m
7.4.2.- Cálculo del refuerzo positivo:
hr
Mu = 6.35 kN-m Momento último factorado
c
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 36.09 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 20.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 22.46 cm²
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 1/2 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

M u = 20.32 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Mu = 36.09 kN-m Momento último factorado

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 20.00 cm 6.35 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 250 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 4.80x2.20 m
I.- Características geométricas:
hr
e asf = 0.05 m Espesor del asfalto
c
hr= 0.00 m Altura del relleno ts

lo= 4.80 m Longitud hidráulica hl

ho= 2.20 m Altura hidráulica

ht
ts = 0.30 m Peralte de losa
ho he hp
tm = 0.25 m Peralte del muro ht
ha
tc = 0.30 m Peralte de cimentación
bc= 5.30 m Longitud exterior
le= 5.05 m Longitud entre ejes de muros tc hz
he= 2.50 m Altura entre ejes de losas tm lo tm bp bm bt

ht = 2.80 m Altura de alcantarilla mas relleno le bz

bc
ha= 1.65 m Altura de agua

II.- Propiedades de los materiales:

f'c = 21 Mpa Esfuerzo de compresión del concreto
gC° = 25 kN/m³ Peso especifico del concreto armado
EC = 28,442 Mpa Módulo de elasticidad del concreto en losa y muros
fy = 420 Mpa Esfuerzo de fluencia del acero
gs = 78.5 kN/m³ Peso especifico del acero
E S = 200,000 Mpa Módulo de elasticidad del acero
sS = 200 kPa Esfuerzo admisible del suelo en servicio
gw = 22.0 kN/m³ Peso especifico del asfalto
gs = 19 kN/m³ Peso especifico del suelo
ga = 10 kN/m³ Peso especifico del agua
f= 32.00 º Angulo efectivo de fricción interna del relleno

III.- Especificaciones de diseño:

3.1.- La solicitación mayorada se tomará como:
Sn i gi Q i ≤ fR n = R r ………….AASHTO LRFD (1.3.2.1-1)

Factor de modificación de las cargas

hi = hD hR hI ≥ 0.95 ……….. AASHTO LRFD (1.3.2.1-2)

Modificador Servicio Resistencia Fatiga

Ductilidad h
D 1.00 0.95 1.00
Redundancia h
R 1.00 1.00 1.00
Importancia h
I 1.00 1.05 1.00
hi 1.00 1.00 1.00

3.2.- Combinaciones de carga y Factores de carga

Q = nSi gi Q i …………….AASHTO LRFD (3.4.1-1)
hi : Modificadores de cargas actuantes
gi : Según se especifica en la tabla adjunta
Q i : Fuerzas actuantes

Factores de carga ( g)
Combinaciones de carga
Servicio I Resistencia I Evento Extr. I
DC : Peso propio estructural 1.00 1.25 1.25
DW : Peso superficie de rodadura 1.00 1.50 1.50
EH : Empuje horizontal del suelo 1.00 1.35 1.35
EV : Empuje vertical del suelo 1.00 1.35 1.35
ES : Empuje de sobrecarga de suelo 1.00 1.50 0.50
WA : Carga hidráulica 1.00 1.00 1.00
LL+IM : Sobrecarga vehicular 1.00 1.75 0.50
 ALCANTARILLA MARCO 4.80x2.20 m
3.3.- Factores de resistencia Tipo de Resistencia f
Para tensión controlada: ff
hr
(f)……………………………….AASHTO LRFD (5.5.4.2.1) 0.90
corte y torsión: fv
ts c
* Para elementos de concreto armado Para 0.90
Para compresión controlada: fc 0.75 hl

3.4.- Sobrecarga Vehicular de Diseño ht

HL-93……………………………...AASHTO LRFD (3.6.1.2.1) ho he hp
ht
ha
3.4.1.- Camión de diseño
. Camión de diseño; los pesos y separaciones entre los ejes y las ruedas
ACCION del camión de diseño serán como se
SIMULTANEA
indican en la figura adjunta. Se deberáCAMION DEunDISEÑO
considerar + CARGA
incremento DE CARRIL
por efectos de carga DE DISEÑO
dinámica.
tc hz
CAMION DE DISEÑO CAMION
tm lo tm bp bm bt
le bz
bc

IV.- Cálculo de cargas verticales:

CARGA DE CARRIL DE DISEÑO CARGA DE CARRIL
4.1.- Metrado de cargas:
Elemento b (m) h (m) g(kN/m³) w (kN/m)
Asfalto DW 1.00 0.05 22.00 1.10
Agua WA 1.00 1.650 10.00 16.50

4.2.- Peso del relleno sobre la alcantarilla

W e = gs *F e *h r …………………...…………..….AASHTO LRFD (12.11.2.2.1-1)
F e = 1+0.2*h r /b c ……………………..………....AASHTO LRFD (12.11.2.2.1-2)

F e = 1.00 Factor de interacción suelo-estructura

W e = 0.00 kN/m Carga de suelo sin amplificar

4.3.- Efecto de la sobrecarga vehicular

4.3.1.- El incremento por carga dinámica en estructuras enterradas se deberá tomar como:
-1
IM= 33(1.0-4.1*10 *h r )……………………..…….AASHTO LRFD (3.6.2.2-1)

IM = 33.00%

4.4.- Distribución de las cargas de ruedas

4.4.1.- Si h r <0.60m; considerar los efectos de la sobrecarga de la sgte manera:
+
E = 0.66+0.55S…………………………………….AASHTO LRFD (4.6.2.1.3-1)
-
E = 1.22+0.25S………………………….………….AASHTO LRFD (4.6.2.1.3-1)
+ + +
E = 3.44 m SC = 145*(1+IM) / E = 56.10 kN/m Sobrecarga vehicular
- - -
E = 2.48 m SC = 145 *(1+IM) / E = 77.68 kN/m Sobrecarga vehicular

4.4.2.- Si 0.60<h r <2.40m; considerar los efectos de la sobrecarga de la sgte manera:

A = 0.51+1.15h r …………………………………...….AASHTO LRFD (3.6.1.2.6)
B = 0.25+1.15h r ………………………...…………….AASHTO LRFD (3.6.1.2.6)

A = 0.51 m
B = 0.25 m SC = no corresponde Sobrecarga vehicular
 ALCANTARILLA MARCO 4.80x2.20 m
V.- Cálculo de cargas laterales:
hr
5.1.- Cálculo del coeficiente en reposo
k o = 1 - sen f= 0.47 ts c

hl
5.2.- Presión lateral de tierras, distribución triangular
EH 0 = K o * gS * (h t -h e ) = 2.68 kN/m ht

EH 1 = K o * gs * h t = 25.01 kN/m ho he hp
ht
ha
5.3.- Presión lateral de la tierra debido a la sobrecarga, distribución rectángular
ES = K o * gs * h eq = 9.69 kN/m h eq = 1.09 m
tc hz
5.4.- Presión lateral de agua, distribución triangular tm lo tm bp bm bt

WA = ga * h a = 16.50 kN/m le bz
bc

5.5.- Cálculo de la rigidez del resorte

Coeficiente de balasto Kb = 60,000 kN/m³
Número de segmentos Ns = 10
Longitud de segmentos Ls = 0.505 m
Rigidez del resorte exterior K re = 15,150 kN/m²
Rigidez del resorte interior K ri = 30,300 kN/m²

VI.- Verificación por fuerza cortante:

6.1.- Resultado obtenido con SAP2000 v14:

6.2.- Verificación por fuerza cortante en la losa; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 30.20 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 209.19 kN b = 2.00
Fuerza cortante último resistente: fV C = 188.28 kN La losa pasa por corte

6.3.- Verificación por fuerza cortante en el muro; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 51.77 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 171.16 kN b = 2.00
Fuerza cortante último resistente: fV C = 154.04 kN El muro pasa por corte

6.4.- Verificación por fuerza cortante en la cimentación; AASHTO LRFD (5.8.3.3)

Cortante ultimo factorado: V U = nSi gi Q i = 48.48 kN
Resistencia nominal al corte: V C = 0.083 b√(f´c)b v d v = 209.19 kN b = 2.00
Fuerza cortante último resistente: fV C = 188.28 kN La cimentación pasa por corte
 ALCANTARILLA MARCO 4.80x2.20 m
VII.- Diseño por flexión:
hr
7.1.- Resultado obtenido con SAP2000 v14:
ts c

hl

ht

ho he hp
ht
ha

tc hz

tm lo tm bp bm bt
le bz
bc

7.2.- Cálculo del refuerzo en la losa:

7.2.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 2E-03 m4 Momento de inercia no agrietado I g = (b*t s )/12
y t : 0.150 m Distancia al eje neutro y t = t s /2
M cr : 43.31 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.2.2.- Cálculo del refuerzo positivo:

M u = 16.57 kN-m Momento último factorado
1.2M cr = 51.97 kN-m 1.2 veces Momento de agrietamiento

Md = 51.97 kN-m Momento de diseño

b= 100 cm Ancho unitario de losa
d= 25.37 cm Peralte efectivo
Kw = 32.35 cm² K w = M u / 0.85* ff *f'c*b
a= 1.31 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 5.56 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L1 1/2 @ 20.00 cm 6.35 cm²

7.2.3.- Cálculo del refuerzo negativo:

M u = 21.55 kN-m Momento último factorado
1.2M cr = 51.97 kN-m 1.2 veces Momento de agrietamiento

Md = 51.97 kN-m Momento de diseño

d= 25.37 cm Peralte efectivo
Kw = 32.35 cm² K w = M u / 0.85* ff *f'c*b
a= 1.31 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 5.56 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

L2 1/2 @ 20.00 cm 6.35 cm²
 ALCANTARILLA MARCO 4.80x2.20 m
7.2.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)
hr
b= 1000 mm Ancho unitario de losa
c
h= 300 mm Espesor de la losa ts

As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y……...(1) hl

As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27………...…...(2)

ht

Acero de refuerzo ho As colocado /m he hp

ht
L3 1/2 @ 20.00 cm 6.35 cm² ha

7.3.- Cálculo del refuerzo en el muro:

7.3.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
tc hz
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
tm lo tm bp bm bt
3
I g : 1E-03 m4 Momento de inercia no agrietado I g = (b*t m )/12 le bz
y t : 0.125 m Distancia al eje neutro y t = t m /2 bc

M cr : 30.07 kN-m Momento de agrietamiento M cr = f r (I g /y t )

7.3.2.- Cálculo del refuerzo positivo:

Mu = 0.00 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

b= 100 cm Ancho unitario del muro
d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M1 1/2 @ 20.00 cm 6.35 cm²

7.3.3.- Cálculo del refuerzo negativo:

M u = 31.44 kN-m Momento último factorado
1.2M cr = 36.09 kN-m 1.2 veces Momento de agrietamiento

Md = 36.09 kN-m Momento de diseño

d= 20.37 cm Peralte efectivo
Kw = 22.46 cm² K w = M u / 0.85* ff *f'c*b
a= 1.13 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 4.82 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

M2 1/2 @ 20.00 cm 6.35 cm²

7.3.4.- Acero de refuerzo transversal..…...……………...AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario del muro
h= 250 mm Espesor del muro
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

M3 1/2 @ 20.00 cm 6.35 cm²

7.4.- Cálculo del refuerzo en la cimentación:

7.4.1.- Cálculo del momento de agrietamiento…..….AASHTO LRFD (5.7.3.3.2)
f r : 2.887 Mpa Módulo de rotura f r = 0.63√(f´c)
3
I g : 2E-03 m4 Momento de inercia no agrietado I g = (b*t c )/12
y t : 0.150 m Distancia al eje neutro y t = t c /2
M cr : 43.31 kN-m Momento de agrietamiento M cr = f r (I g /y t )
 ALCANTARILLA MARCO 4.80x2.20 m
7.4.2.- Cálculo del refuerzo positivo:
hr
M u = 20.64 kN-m Momento último factorado
c
1.2M cr = 51.97 kN-m 1.2 veces Momento de agrietamiento ts

hl
Md = 51.97 kN-m Momento de diseño
b= 100 cm Ancho unitario de cimentación ht

d= 25.37 cm Peralte efectivo ho he hp

K w = M u / 0.85* ff *f'c*bh a
ht
Kw = 32.35 cm²
a= 1.31 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(+) = 5.56 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y
tc hz
Acero de refuerzo As t colocado
m /m lo tm bp bm bt

Z1 1/2 @ 20.00 cm 6.35 cm² le bz

bc

7.4.3.- Cálculo del refuerzo negativo:

M u = 31.44 kN-m Momento último factorado
1.2M cr = 51.97 kN-m 1.2 veces Momento de agrietamiento

Mu = 51.97 kN-m Momento último factorado

d= 25.37 cm Peralte efectivo
Kw = 32.35 cm² K w = M u / 0.85* ff *f'c*b
a= 1.31 cm Profundidad del eje neutro a = d - √(d 2 -2K w )
A S(-) = 5.56 cm² Area de acero de refuerzo A S = 0.85*f'c*b*a / f'y

Acero de refuerzo As colocado /m

Z2 1/2 @ 20.00 cm 6.35 cm²

7.4.4.- Reforzamiento transversal por contraccion y temperatura; AASHTO LRFD (5.10.8)

b= 1000 mm Ancho unitario de cimentación
h= 300 mm Espesor de la cimentación
As = 0.2 mm²/mm área de refuerzo As ≥ 0.75bh / 2(b+h)f'y ….. (1)
As = 2.33 cm²/m área de refuerzo 0.233 ≤ As ≤ 1.27 ….. (2)

Acero de refuerzo As colocado /m

Z3 1/2 @ 20.00 cm 6.35 cm²
