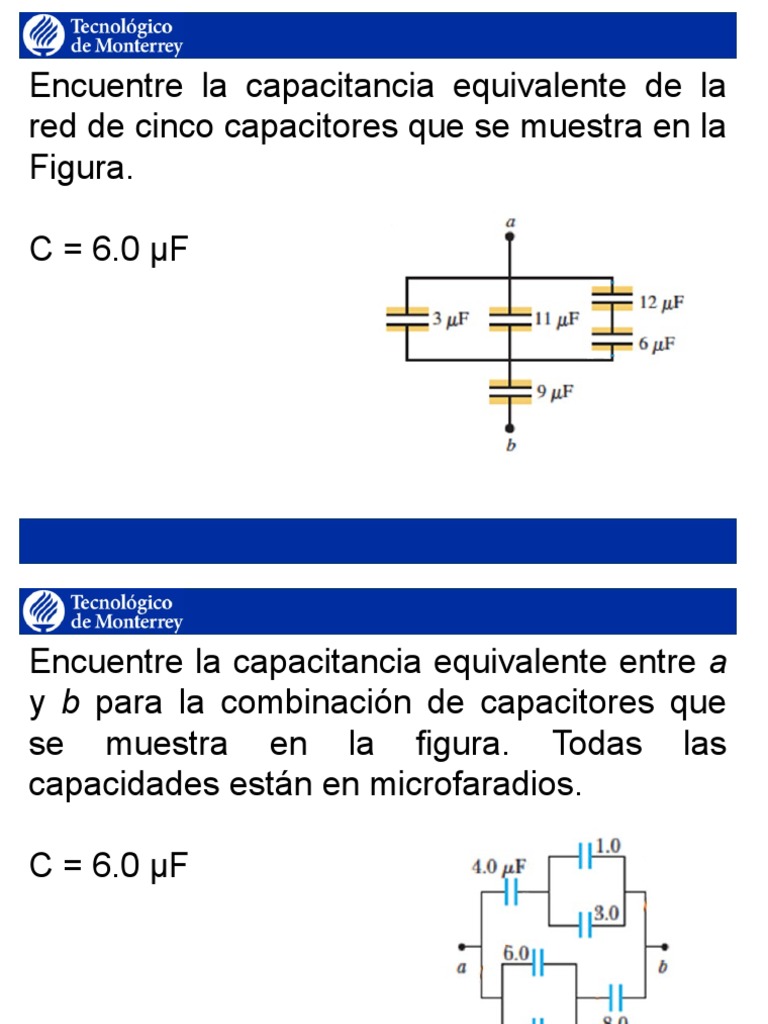

Encuentre la capacitancia equivalente de la

red de cinco capacitores que se muestra en la

Figura.

C = 6.0 µF
Encuentre la capacitancia equivalente entre a
y b para la combinación de capacitores que
se muestra en la figura. Todas las
capacidades están en microfaradios.

C = 6.0 µF
Encuentre la capacitancia equivalente entre
los puntos a y b para el grupo de capacitores
conectados como se muestra en la figura.
Toma en cuenta que C1 = 5.00 µF, C2 = 10.0
µF, y C3 = 2.00 µF.

C = 6.04 µF
En la figura, C1 = C5 = 8.4 µF y C2 = C3 = C4 =
4.2 µF. El potencial aplicado es Vab = 220 V.
(a) ¿Cuál es la capacitancia equivalente de la
red entre los puntos a y b? (b) Calcule la
carga en cada capacitor y la diferencia de
potencial a través de cada capacitor.
(a)2.5 µF; (b) Q1 = 550 µC, V1 = 65 V;
Q2 = 370 µC, V2 = 87 V;
Q3 =180 µC, V3 = 43 V;
Q4 =180 µC, V4 = 43 V;
Q5 = 550 µC, V5 = 65 V
Para la red de capacitores que se muestra en
la figura, la diferencia de potencial a través de
ab es de 12.0 V. Encuentre (a) la energía total
almacenada en esta red y (b) la energía
almacenada en el capacitor de 4.80 µF.
(a) 158 µJ; (b) 72.1 µJ
En la figura, cada capacitancia C2 es 2C1/3.
(a) Calcule la capacitancia equivalente de la
red entre los puntos a y b. Si C1 = 6.9 µF, (b)
calcule la carga en cada uno de los tres
capacitores más cercanos a a y b cuando Vab
= 420 V. (c) Con 420 V a través de a y b
calcule Vcd.
(a) C1/3 = 2.3 µF
(b) Q1 = 9.7x10-4 C y
Q2 = 6.4x10-4 C
(c)46.7 V
Considere el circuito que se muestra. Si cada
capacitor tiene una capacitancia de 5 nF,
¿cuál es la capacitancia equivalente del
arreglo? Si la diferencia de potencial de la
batería es de 12 V, ¿cuál es la carga de cada
capacitor?
(a) 8.75 nF
(b) q1 = q2 = q3 = 15nC
q4 = 45 nC, q5 = 60 nC
