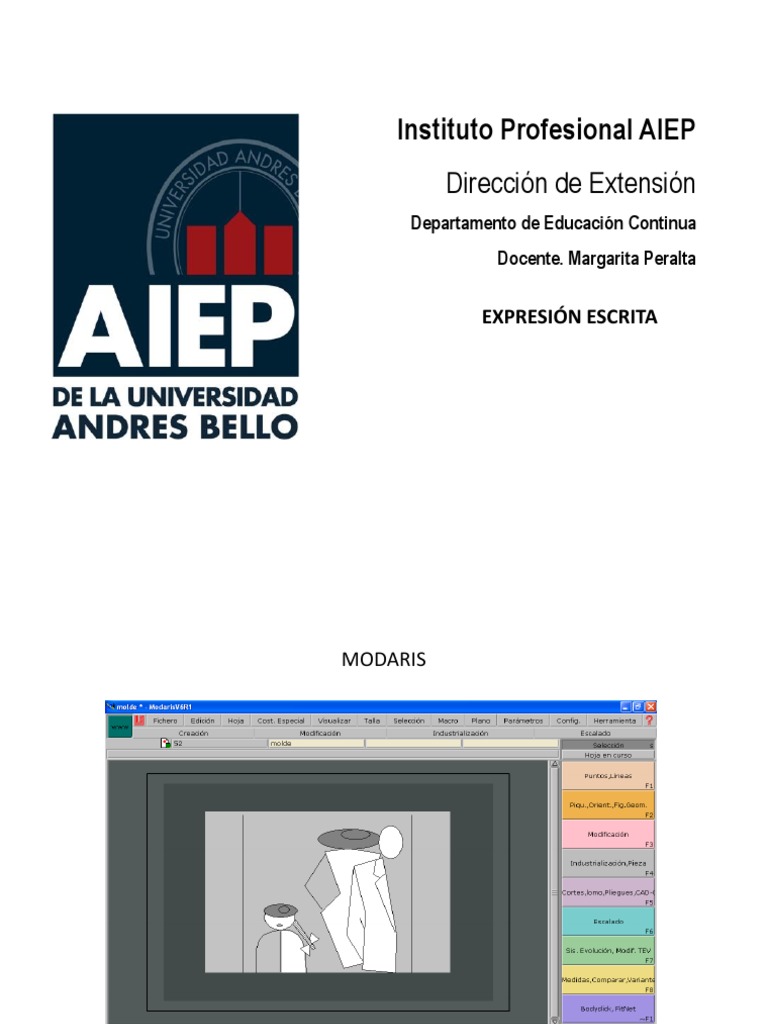

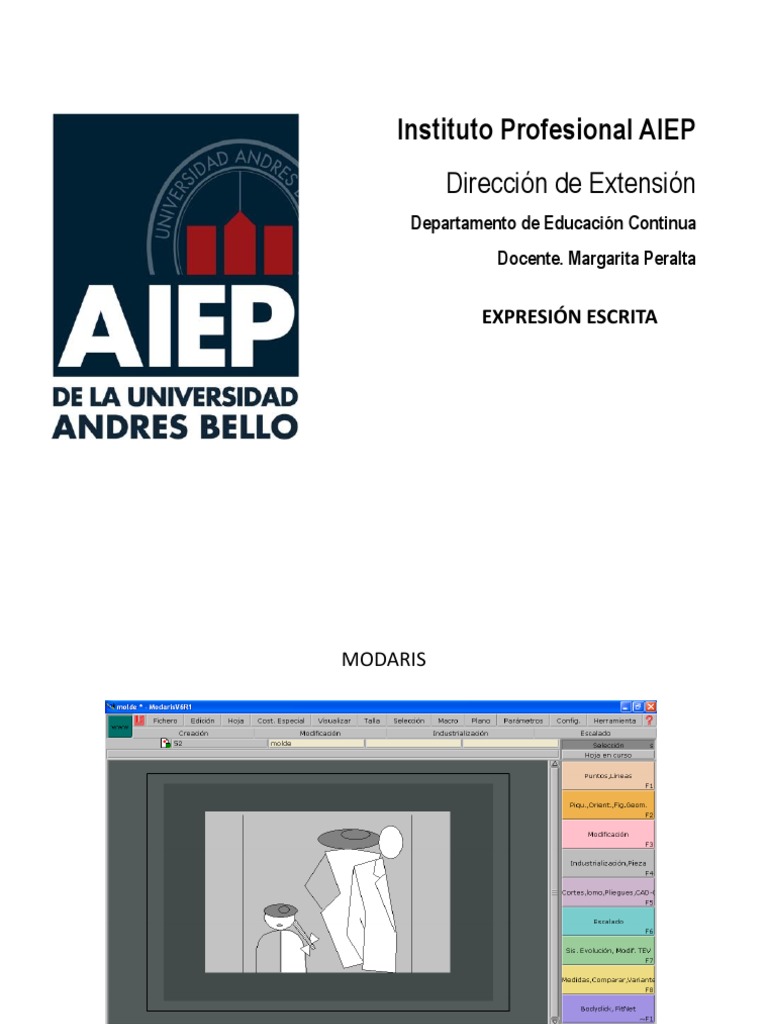

Instituto Profesional AIEP

Dirección de Extensión
Departamento de Educación Continua
Docente. Margarita Peralta
.
EXPRESIÓN ESCRITA
MODARIS
 INTRODUCCIÓN A MODARIS

CREACIÓN DE CARPETAS MODO DE GRABADO

Para crear y grabar cada uno de los moldes creados en mordáis es necesario, crear una carpeta, ya
sea en , respaldo, mis documentos o escritorio con el nombre y apellido de cada alumno.

Pasos a seguir para crear carpetas.

1) Encender el PC: Ir a respaldo, mis documentos o escritorio
2) Con el botón 2 o derecho del mouse dar un clic, seleccionar nuevo y dar nombre a la carpeta.
(nombre de cada alumno)

METODO DE GRABADO
IR A FICHERO SELECCIONAR RUTAS DE ACCESO
RUTAS DE ACCESO.
APARECE DE MANERA INMEDIATA UNA VENTANA .
DAR UN CLIC EN DONDE DICE ABRIR MODELO PRIMERA LIBRERÍA.
DOS CLIC EN RESPALDO, O MIS DOCUMENTOS, O ESCRITORIO SEGÚN EN DONDE TENGAMOS NUESTRA
CARPETA.
APARECE LA CARPETA CON NUESTRO NOMBRE.
DAR UN CLIC EN LA CARPETA CON NUESTRO NOMBRE Y ACEPTAR.
DAR UN CLIC EN CADA BOTÓN QUE SE ENCUENTRA A LA DERECHA DE LA PANTALLA.
TODOS LOS ESPACIOS DEBEN QUEDARCON EL NOMBRE DE USTEDES LUEGO PRESIONAR ACEPTAR.
 MODO DE GRABADO EN RUTAS DE ACCESOS
1) IR A FICHERO SELECCONAR LA RUTA DE ACCESO Y GRABAR APARECERA UNA VENTANA DONDE
DEBEMOS COLOCAR CONTINUAR
 PROCESO DE CREACIÓN DE MODELOS

• Luego abrir modaris.

• Ir a Fichero nuevo dar nombre (del modelo por ejemplo falda), Enter
IR A HOJA NUEVA HOJA
FUNCIONES F1.
 PUNTOS F1
Punto Esta función permite añadir un punto (llamado deslizador) sobre una línea.
deslizante
1) Activar la función Deslizante Hacer clic sobre la línea manteniendo el
botón del mouse hundido.
2) Aparece el punto deslizador debajo del cursor.
3) Soltar el botón del ratón
4) Desplazar el punto sobre la línea y hacer clic en el lugar deseado para fijar
el punto.

Punto Esta herramienta cumple la misma función que la huincha de medir. Permite
constante añadir un punto a la línea, la característica de este tipo de punto consiste en
dar cualquier medida que se desee, el valor debe ser en cm, para cambiar
su dirección se utiliza la barra espaciadora.
1) Activar la función punto constante
2) Hacer clic sobre el punto de línea que sirve de referencia.
3) Aparece el cuadro de diálogo de introducción de medidas con la flecha
hacía abajo, colocar la longitud deseada, siempre en milímetros por ejemplo
si la medida es 2 cm se introduce 20 dar un enter.
4) Nota: Según la dirección de la línea se introducen los valores en negativo o
positivo.
Añadir punto Esta función permite, en una línea, añadir un punto x característico a una distancia
seleccionada.
1) Activar la función Añadir punto Hacer clic sobre el punto de referencia
Aparece un segmento con flecha interactivo, con la longitud de éste.
Aparece también el cuadro de diálogo de introducción (valores: dx, dy,
longitud)
2) Introducir eventualmente uno de los parámetros y después validar la
introducción mediante la tecla enter.
División de Esta función permite añadir automáticamente puntos a intervalo, igual por división
segmento de un segmento que une dos puntos (estos dos puntos pueden estar unidos
entre si)
1) Activar la función División del cuadro Puntos. Hacer clic sobre el primer
punto, Aparece en modo interactivo un segmento
2) Hacer clic sobre el segundo punto Aparece el cuadro de diálogo de
introducción del número de divisiones
3) Introducir el número de divisiones ,validar la introducción mediante la tecla
enter.
 LÍNEAS F1

Esta función permite crear líneas rectas, con un valor o medida determinada.
Línea Nota: con la tecla ctrl se pueden realizar líneas derechas.
Recta 1) Activar la función línea rectar Hacer clic sobre la hoja o línea.
2) Aparece el cuadro de introducción de medidas, dx , dy y dl según la dirección
y la longitud en que deseamos la línea dar los valores en positivo y negativo.
3) Terminar con un clic.
Paralela Esta herramienta. Permite añadir una línea, la característica de este tipo de línea es
que es paralela a la que se selecciona..
1) Activar la función paralela
2) Hacer clic sobre una línea que sirve de referencia, está la copiará
inmediatamente
3) Deslizar o llevar hacía donde se quiera dejar.
4) Dar un clic con el primer botón del Mouse.
5) También se puede dar valor según dirección.
 LÍNEAS F1

Bézier Esta función permite, crear líneas curvas con la tecla shif es posible curvar las
líneas depende de la orientación y el manejo.
1) Activar la función Bezier hacer clic sobre el punto de referencia
2) Presionar la tecla shif mantener presionada la tecla, la línea se nos empezara
curvar después de dar el primer clic sobre la hoja
3) terminar con otro clic.

Duplicar Esta función nos permite copiar lo que queramos dentro de la hoja en que estamos
trabajando.
1) Activar la función duplicar .
2) Seleccionar con el mouse lo que queramos copiar.
3) Hacer clic final al lado del objeto copiado.
FUNCIONES F2
 PIQUÉTES F2

Piquete 1) Esta función permite añadir un piquete o aplomo al molde creado.

2) Activar la función piquete
3) Seleccionar el submenú
4) Elegir piquete
5) Cerrar
6) Ir al molde y colocar los piquetes en donde se requieran.

Orientación 1) Esta función nos permite orientar los piquetes para darles el ángulo
necesario.
2) Activar la función piquete
3) Hacer clic sobre un piquete
4) Aparece una línea recta darle la orientación requerida hacer un clic final.

Sustituir Taladro 1) Esta función nos permite añadir un piquete interno llamado taladro, como por
ejemplo los puntos internos de una pinza en la falda.
2) Activar la función sustituir taladro
3) Ir al submenú
4) Aparece cuadro en un costado seleccionar taladro 35
5) Ir al modelo hacer clic sobre el punto que queremos transformar a taladro
6) Volver a la ventanita y seleccionar sin marcaje y cerrar.
 SUSTITUIR TALADRO F2

Seleccionar taladro 35 Colocar el taladro en las puntas de las pinzas

 FIGURAS GEOMÉTRICA F2.

Rectán Esta función nos permite crear

rectángulos con medidas,
gulo
la característica más importante es
que los rectángulos son
la base para comenzar a crear los
moldes. La medida que
se les den es siempre en milímetros.

 Activar la función rectángulo.

 Hacer clic sobre la hoja
aparece un cuadro de
introducción de medidas.
 Con la tecla (flecha hacia
abajo) introduzco la medidas
en alto y ancho, dar la medida
siempre en milímetros ejemplo
si es 60 se coloca en el
cuadro 600.
FUNCIONES F3
 MODIFICACIÓN DE LÍNEA F3

Desplazar Esta función permite desplazar un molde de lugar.

1) Dar un clic en la función
2) posicionarse sobre un molde determinado y mover

Al línea Esta función me permite alargar una línea

1) Dar un clic en la función
2) Posicionarse sobre la línea que se quiera alargar,
crecerá automáticamente.
3) También se le puede otorgar valor en mm

Alisar Esta función me permite alisar una línea es decir dejarla más
derecha.
1) Dar un clic sobre la función y luego sobre lo que
deseamos alisar
 MODIFICACIÓN DE LÍNEA F3

Modificar Esta función nos permite modificar líneas y puntos.

1) Dar un clic en la función

2) posicionarse sobre un molde determinado y modificar
3) Se puede otorgar medidas en milímetros según lo que se desee
agrandar o achicar.

Cambiar de 1-2 Esta función cambia un punto cruz a n punto cubo.

Activar la función dar un clic sobre el punto a cambiar.

Cambiar de 2-1 Esta función cambia un punto cubo a cruz.

Activar la función dar un clic sobre el punto a cambiar.

Unión dos puntos Esta función nos permite unir dos puntos.
1) Dar un clic en la función
2) posicionarse sobre el punto que queramos unir, y llevarlo hacía donde
queramos unir.
 MODIFICACIÓN DE PUNTO F3

Separar dos puntos Esta función nos permite separar dos puntos
Solo activar la función y posicionarnos donde queramos separar los puntos.

Cambiar Está función nos permita cambiar un punto deslizante a punto cruz
Des - 1 Sólo activar la función y posicionarnos donde queramos cambiar el punto.

Chinchetas Esta función nos permite agregar chinchetas

Sólo activar la función y posicionarnos donde queramos agregar chinchetas

Quitar chinchetas Esta función nos permite quitar chincheta

Sólo activar la función y posicionarnos donde queramos quitar chinchetas.
FUNCIONES F4
• Extraer pieza
• Esta función nos permite extraer una pieza.
• Dar un clic en la función
• Posicionarnos sobre el molde por todas sus partes.
• Dar un clic fuera de este.
 INDUSTRIALIZACIÓN F4

Costura pieza La costura pieza nos permite dar la costura de un molde determinado
1) Dar un clic en la función
2) posicionarse sobre la línea de un molde determinado aparecerá
automáticamente un cuadro de introducción de medidas aplicar las
medidas en mm si son 2 cm aplicar 20, y dar un enter.
3) Si no vemos la costura , ir a F4 industrialización y presionar la función
cambiar costura, externa / interna

Suprimir Esta función nos permite suprimir la costura pieza que agregamos.
costura pieza 1) Dar un clic en la función
2) Posicionarse sobre la línea de la costura determinada.
 HILO TRAVÉS
Hilo /Través
Esta función nos permite agregar la línea de hilo y escribir los datos técnicos
Dar un clic en la función
Dar un clic en el submenú
Aparecerá la ventana elegir, (Rep. Especial .SPE)
Dibujar hilo
Ir a edición editar y escribir (hilo)
Colocar en nada la ventana.
HILO TRAVÉS SELCCIONAR SUB MENÚ REP ESPECIAL SPE.
HILO TRAVÉS DEJAR EN NADA LA VENTANA, Y CERRAR.
 PIEZAS F4

Crear c Esta función permite dar costura externa. Es decir dejar el molde cerrado.
Costura
1) Dar un clic en la función
2) Luego pinchar la línea donde queremos dar la costura externa.

Cambiar Cost. Esta función nos permite visualizar una costura externa cuando por producto
del programa quedo hacia dentro , es decir nos muestra la costura.
Ext /Inter.

1) Dar clic en la función dar clic sobre la costura pieza.

2) De está manera nos muestra la costura que por defecto no se ve.
FUNCIONES F5
 PIEZAS DERIVADAS F5

Corte Esta función nos permite realizar cortes verticales u horizontales para eso debemos:
Ver./ Hor. 1) Dar un clic en la función
2) Posicionarnos donde deseamos realizar el corte y terminar con un clic.

Corte 2 pts Esta función nos permite realizar un corte seleccionando dos puntos.
1) Dar un clic en la función
2) Posicionarnos sobre los dos puntos en donde deseamos realizar el corte y
terminar con un clic.

Separar línea. Esta función nos permite separa una línea de su molde
1) Dar un clic en la función
2) Posicionarnos la línea que queramos separar se separara automáticamente.

Fusión Esta función nos permite fusionar los moldes.

1) Dar un clic en la función.
2) Dar clic en el primer y segundo punto para tomar el molde que queramos
fusionar y luego llevar al segundo molde haciendo clic primeramente en el
primer punto y luego en el segundo punto quedara fusionado.
Lomo 2 pts. Esta función nos permite copiar otro lado del molde.
1) Dar un clic en la función.
2) Dar clic en el punto superior del molde y luego en e inferior, automáticamente
quedara el lomo.
 PASOS PARA LA FUSIÓN

F4 F2
PASOS PARA LA FUSIÓN

3 1

4 2
PASOS PARA LA FUSIÓN
FUSIÓN TERMINADA.
 RELLENAR PINZA

3 2
Esta función nos
permite rellenar
una pinza.
1
Activar la función

Posicionarnos sobre el
centro de la pinza luego
por el punto derecho y
luego el punto izquierdo
de la pinza
 ROTACIÓN DE PINZA
Esta función nos permite rotar una pinza es decir cambiar su posición.
Para ello debemos.
Activar la función.
Luego posicionarnos sobre en un primer punto
Luego punto 2, punto 3 ,
El punto 4 es donde vamos a dejar abierta la pinza y el quinto punto terminamos la rotación.

3 2

4 5
 LOMO 2 PT

2
 CARTUCHO
CON LA TECLA CTRL Y LA LETRA U ACTIVAMOS EL CARTUCHO PARA ESCRIBIR DEBEMOS IR A EDICIÓN, EDITAR
EN NOMBRE: colocamos el nombre del modelo
EN Cda : código analítico aquí vamos a colocar el nombre de la pieza es
decir delantero espalda o pretina.
EN EL COMENTARIO : se colocar la cantidad a cortar x1 o x2 tela, forro o fusionado
FUNCIONES F6 y F7
 CREACIÓN DE UN TABLERO DE TALLAS.

• IR A RESPALDO Y CREAR UNA CARPETA QUE DIGA TALLAS

• LUEGO IR A INICIO A TODOS LOS PROGRAMAS O PROGRAMAS
• SELECCIONAR ACCESORIOS , BLOCK DE NOTAS.
 TABLERO DE TALLAS
DENTRO DE BLOC DE NOTAS ESCRIBIR LO SIGUIENTE EN DIFERENTES HOJAS:

alpha numeric

xs 38 2
s *40
*m 50
l
Xl

Al terminar ir a archivo Al terminar ir a archivo

Guardar como Guardar como
Seleccionar la carpeta tallas en (respaldo) y guardar Seleccionar la carpeta tallas (en respaldo) y guardar como evn
como eva
 IMPORTAR TABLERO DE TALLAS F7

Esta función nos importa el tablero de tallas con anterioridad creado.

Dar un clic en la función
Posicionarnos sobre el molde en donde queramos importar el tablero de tallas, inmediatamente se abre una ventana.
Buscar en que archivo dejamos el tablero.(RESPALDO)
Abrir.
Con control U lo visualizamos.
 CONTROL U
PRESIONAR J DOS VECES PARA ORDENAR
 ESCALADO F6
Control Esta función nos permite hacer el escaldo de los diferentes moldes.
1) Activar la función control
2) Posicionarnos sobre el molde que debamos escalar, aparece de manera
inmediata una ventana de introducción de medida, otorgar el valor en mm
negativo o positivo según la dirección ddx y ddy

Plancha Esta función me permite ver las tres tallas del escalado.
Activar la función y pinchar sobre el molde que se quiera visualizar.
Con las teclas F9 veo la plancha tres tallas, F9 + F12+F9 vemos el escalado
completo.
Con las teclas F10 escondo el escalado .

Imp tev Esta función nos importa el tablero de tallas con anterioridad creado.
1) Dar un clic en la función
2) Posicionarnos sobre el molde en donde queramos importar el tablero de
tallas, inmediatamente se abre una ventana.
3) Buscar en que archivo dejamos el tablero.(RESPALDO)
4) Abrir.
5) Con control U lo visualizamos.
ESCALADO CONTROL
ESCALADO TRES TALLAS F9
PLANCHA COMPLETA F9 ,F12 ,F9.
ESCALADO LIBRE PARA ELIMINAR ESCALADO
DAR CLIC SOBRE ELPUNTO QUE SE DESEE ELIMINAR
FUNCIONES F8
FUNCIONES F8
 VARIANTES

La creación de las variantes es un proceso muy importante, puesto que, es cuando

comenzamos a finalizar nuestro proceso de creación de modelos, y validamos todo. Es decir,
dejamos todo nuestro proceso grabado, para luego poder tizarlo e imprimirlo. Es importante
destacar qué, existen diversas variantes como por ejemplo: la de faldas ,chaquetas y de
enlaces. Cada una creada con un nombre diferente.
 VARIANTE F8

Variante 1) Para crear las variantes los moldes deberán estar por su cuarta parte.y
también con lomo o fusión, y además en sentido horizontal.
2) Ir a f8 dar clic en la variante
3) Aparece ventana de introducción de nombres.
4) Colocar nombre de la variante por ejemplo el nombre del modelo
variante de Chaqueta, variante de falda, variante de blusa etc…..
5) Dar un enter.
6) Luego ir a la función crear un articulo de pieza F8
7) Aparece la ventana desplazarla hacía abajo, o cerrarla.
8) Dar un clic sobre cada pieza del modelo creado que tengamos en la
pantalla. Es decir, si es una chaqueta sobre todas sus piezas.
Al dar el clic aparecen, en la ventana de la variante todos los artículos
de pieza.
9) Cerrar variante si se dejo abierta.
10) Visualizarla presionado la función variante y luego el icono de ésta.
11) Ir a Fichero CAMBIAR RUTAS DE ACCESO, GRABAR Y LUEGO
PRESIONAR VALIDAR MODELO
F8 CREAR UN ARTÍCULO DE PIEZA
Al dar clic sobre cada una de las piezas de los moldes se van a visualizar dentro de
este recuadro, o tablero, en donde aparecerán sus nombres.
De ésta manera podremos identificar cuales son cada una de las piezas.
EJEMPLO DE VARIANTE BASE CHAQUETA
 VARIANTE

MODIFICAR EL TIPO DE TEJIDO EN ESTE CASO SI ES TELA COLOCAR

(te) en minúscula.
VARIANTE La variante de tela, primeramente debe llevar sus moldes, en sentido horizontal, con
CHAQUETA lomo o fusión , y también plenamente identificados, puesto que, esta es la variante
que debemos llevar para tizar.
Entonces lo primero es revisar los moldes.

Si el molde es una chaqueta, deben estar los siguientes moldes o artículos de piezas
de la siguiente forma.

Delantero : x2 tela
Espalda: x2 tela ó x1 tela
Delantero: x2 forro
Espalda: x2 forro ó x1 forro
Bebedero: x2 tela
Cuellera :x1 tela
Manga :x2 tela
Manga :x2 forro
Cuello: x1 tela
Cuello: x2 tela

Es decir debe haber moldes de tela, forro y fusionado si lo requiere.

LA VARIANTE DE TELA SE CREA CON EL NOMBRE DE CHAQUETA.
 EJEMPLO VARIANTE DE UNA FALDA RECTA

VARIANTE DE La variante primeramente debe llevar sus moldes, en sentido horizontal, con
FALDA lomo o fusión , y también plenamente identificados, puesto que, ésta es la
variante que debemos llevar para tizar.
Entonces lo primero es revisar los moldes.

Si el molde es una falda, deben estar los siguientes artículos de piezas de la

siguiente forma.

Delantero : (tela) x1
Espalda: (tela) x2
Delantero: (forro) x1
Espalda: (forro)x2
Pretina: (tela) x1
Pretina (fusionado) x1

Es decir debe haber un molde de tela forro y fusionado si lo requiere.

LA VARIANTE SE CREAN CON EL NOMBRE DEI MODELO
 GRÁFICO O TABLERO
En el tablero debemos modificar algunas ítems.

En el tipo de tejido debemos cambiar cuando se trata de forro de tela o fusionado

Entonces se coloca te cuando es tela.
Y se coloca fo cuando es forro.
• Una vez seleccionadas
todas las piezas debemos
cerrar el cuadro , grabar y
VALIDAR MODELO
VISUALIZACIÓN DE VARIANTES .
Para visualizar la variante, dar clic en variante y luego
Clic en el ícono de variante aparecerán las variante
de inmediato.
1

2
 VARIANTE DE ENLACE.
La variante de enlace se hace solamente cuando tenemos telas con líneas , cuadros o
diversos estampados que debemos calzar.

Para hacer el enlace.

1) Crear enlaces.

2) Colocar fijo dos veces

3) Luego unir los puntos del

molde que deseamos
calzar.

4) Tener en cuenta que se

pueden calzar sólo los
moldes del mismo tejido
es decir tela con tela,
forro con forro.

5) Fichero grabar.

6) Fichero validar modelo.

7) Para borrar enlaces ir a

enlaces suprimir enlaces.
 DIAMINO

Diamino es un programa computacional que viene a complementar a modaris.

es en donde realizamos todo el proceso de tizado y eficiencia de los moldes,
para luego poder plotearlos.
 DIAMINO

1)Se abre Diamino

2)Archivo crear
 GENERALIDADES DE LA MARCADA
Aparece la ventana de la creación de la marcada.

1)Se coloca en nombre el de la variante correspondiente

al tizado que deseamos realizar en este caso sería (el
nombre del modelo ) .

3)en ancho se coloca 1,70 que es el ancho del ploter o el

ancho de tela.

4)En tipo de tela se coloca (te)

5)Eficiencia deseada 0

6) rotación fina se da un clic para cambiar el ángulo a

círculo.
 CREACIÓN DE LA MARCADA

• 7)Luego en las librerías del

costado derecho se hacen
dos clic en la primera.

8)Aparece una ventana

buscamos el nombre de la
variante realizada.

9)comenzamos a colocar
las tallas desde la 38 a la
50.Presionando enter.

10)presionar caminos,
cambiamos la ruta .
 CAMINOS DE ACCESO
1) Seleccionar caminos de acceso dar dos clic en las
librerías buscar la carpeta de cada uno cambiar todas las
librerías presionando los dos botones azules para los
dos rojos, y el último azul. Colocar ok
11) Luego vamos a grabar, aparece un cuadro en donde colocamos ok
 TIZADO

1) Ir a diamino colocar archivo abrir

2) Aparece el cuadro colocar ok
3)Aparecen las piezas en la ventana de arriba
4) Dar clic en todos los números 1 para ir bajando las piezas.
TIZADO DE CHAQUETA
TIZADO DE FALDA
Para mover el tizado
IZQUIERDA Y DERECHA
Para ver el tizado completo activar la lupa y hacer una
ventana sobre el tizado

Para cerrar la lupa

 Para achicar el tizado

Para agrandar el tizado

Para enviar todas las piezas hacia arriba.

Para visualizar las piezas en color vamos a visualización relleno formas
En tela.
Para visualizar el código analítico
ARCHIVO, GRABAR
PRESIONAR OK
PRESIONAR SI
PARA ABRIR DESDE DIAMINO UN TIZADO
IR A ARCHIVO ABRIR.
PRESIONAR SELECTOR BUSCAR TIZADO
SELECCIONAR EL TIZADO QUE DESEAMOS ABRIR.
CAMBIAR CAMINOS DE ACCESO
CAMBIAR LAS RUTAS SELECCIONAR CARPETA EN TIPO COLOCAR LA CARITA
COLOCAR OK.
 PLOTEO DE TIZADO.

1) En Diamino y sobre lo que deseamos tizar

2) Encender el ploter
3) Seleccionar edición
4) Seleccionar Trazar
5) Comenzará a ploter o imprimir de inmediato.
 DIGITALIZADO.
Colocar todas los códigos 1) Para digitalizar es 7) Con el Mouse del
en el molde: necesario prender la programa ir
mesa digitalizadora, seleccionando los
A=HILO puntos del .Molde.
6=PIQUETE 2) Colocar el molde 8) Comenzamos con el
dentro de los hilo del molde. (A)-
C=PUNTOS DE CURVA (A) principio y final
márgenes de la
3=PUNTO INTERNO mesa digitalizadora del hilo.
TALADRO 9) Luego seguir con los
1=PUNTO CRUZ bordes,(2) Puntos de
3) Pedir una hoja
8=LINEA INTERNA curva (C).
4) Para eso se
0=NUEVA HOJA selecciona hoja, 10) Piquetes,(6) y pinzas
D=DEVOLVERSE nueva hoja 11) Taladros,(3).
FF=FINAL DE LA 12) (FF) Termino
DIGITALIZACIÓN 5) Luego nos vamos a 13) Para pedir una
FFF=DESBLOQUEAR F1 a la función Enl. nueva hoja puedo
2=PUNTOS DE ESQUINA Dig (enlace digital) presionar (o)
14) Con la tecla (j) veo el
6) Dejar el cursor molde y con Av. Pág.
dentro de la hoja. reviso el molde
digitalizado.
