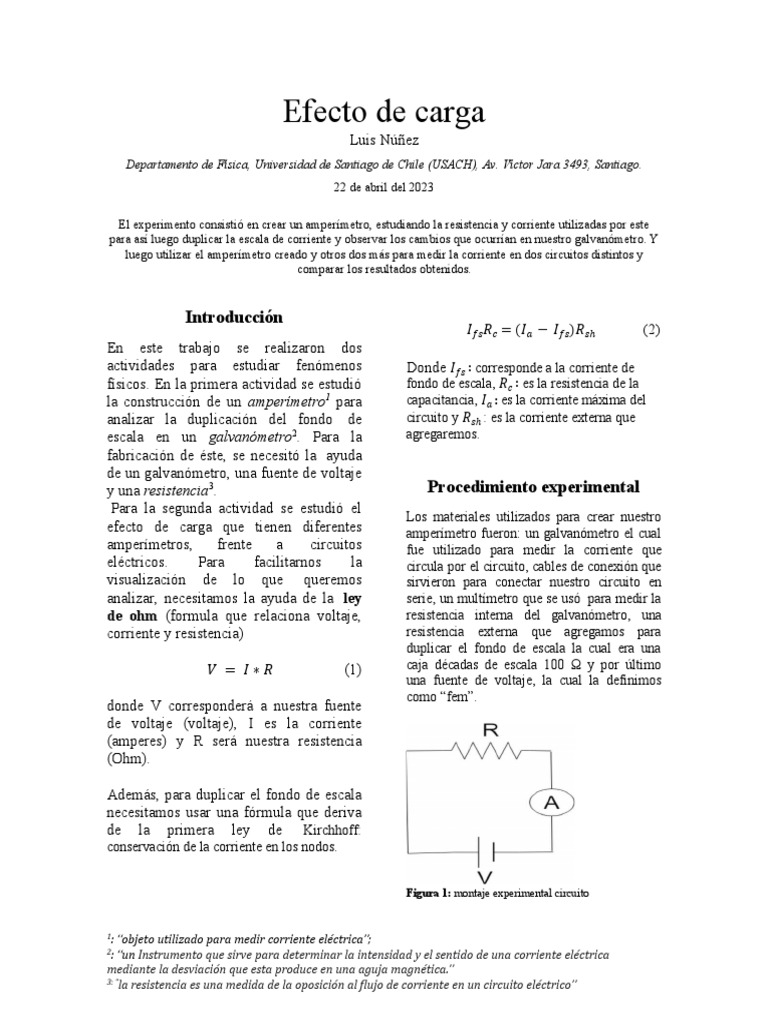

Efecto de carga

Luis Núñez
Departamento de Física, Universidad de Santiago de Chile (USACH), Av. Víctor Jara 3493, Santiago.
22 de abril del 2023

El experimento consistió en crear un amperímetro, estudiando la resistencia y corriente utilizadas por este
para así luego duplicar la escala de corriente y observar los cambios que ocurrían en nuestro galvanómetro. Y
luego utilizar el amperímetro creado y otros dos más para medir la corriente en dos circuitos distintos y
comparar los resultados obtenidos.

Introducción
En este trabajo se realizaron dos
actividades para estudiar fenómenos
físicos. En la primera actividad se estudió
la construcción de un amperímetro1 para
analizar la duplicación del fondo de
escala en un galvanómetro2. Para la
fabricación de éste, se necesitó la ayuda
de un galvanómetro, una fuente de voltaje
y una resistencia3.
Para la segunda actividad se estudió el
efecto de carga que tienen diferentes
amperímetros, frente a circuitos
eléctricos. Para facilitarnos la
visualización de lo que queremos
analizar, necesitamos la ayuda de la ley
de ohm (formula que relaciona voltaje,
corriente y resistencia)
𝑉 = 𝐼∗𝑅 (1)
donde V corresponderá a nuestra fuente
de voltaje (voltaje), I es la corriente
(amperes) y R será nuestra resistencia
(Ohm).
𝐼𝑓𝑠𝑅𝑐 = (𝐼𝑎 − 𝐼𝑓𝑠)𝑅𝑠ℎ (2)
Donde 𝐼𝑓𝑠 ∶ corresponde a la corriente de
fondo de escala, 𝑅𝑐 ∶ es la resistencia de la
capacitancia, 𝐼𝑎 : es la corriente máxima del
circuito y 𝑅𝑠ℎ : es la corriente externa que
agregaremos.
Procedimiento experimental
Los materiales utilizados para crear nuestro
amperímetro fueron: un galvanómetro el cual
fue utilizado para medir la corriente que
circula por el circuito, cables de conexión que
sirvieron para conectar nuestro circuito en
serie, un multímetro que se usó para medir la
resistencia interna del galvanómetro, una
resistencia externa que agregamos para
duplicar el fondo de escala la cual era una
caja décadas de escala 100 Ω y por último
una fuente de voltaje, la cual la definimos
como “fem”.

Además, para duplicar el fondo de escala

necesitamos usar una fórmula que deriva
de la primera ley de Kirchhoff:
conservación de la corriente en los nodos.

Figura 1: montaje experimental circuito

1: “objeto utilizado para medir corriente eléctrica”;

2: “un Instrumento que sirve para determinar la intensidad y el sentido de una corriente eléctrica
mediante la desviación que esta produce en una aguja magnética.”
3: “la resistencia es una medida de la oposición al flujo de corriente en un circuito eléctrico”
 En primer lugar, se armó el montaje como se
muestra en la figura 1, conectando la fuente
de voltaje(V) con el galvanómetro(A) por
medio de los cables de conexión, sin agregar
la resistencia externa(R) en el circuito. El
galvanómetro tiene una resistencia interna de
44,1Ω aproximadamente y fue medida con un
multímetro. Luego, usando la fuente de
voltaje, se le aplico un voltaje de 0,1V. Así
pudimos observar que el galvanómetro
marcaba justo en el fondo de escala en 0,01A.
Como el objetivo era duplicar el fondo de
escala, agregamos una resistencia externa de
modo que el galvanómetro no llegue a su
corriente de fondo con el voltaje utilizado.
Luego para la actividad 2 se utilizó el
amperímetro construido junto otros dos
diferentes y se armaron dos circuitos a los
cuales se les midió la corriente en un mismo
punto. Para luego, comparar los resultados
obtenidos y los resultados nominales
calculados mediante la ley de ohm.
Al final de la actividad 1 pudimos observar
que, sin agregar una resistencia externa, al
aplicar 0,1 volt, el galvanómetro llega a su
fondo de escala, pero luego al agregar una
resistencia externa igual a la resistencia
interna del galvanómetro, este también llega
al fondo de escala.
A partir de esto podemos analizar que un
amperímetro es un instrumento de medida
que ayuda a determinar la intensidad de
corriente que pasa por un circuito eléctrico.
Pero, además podemos trabajar en éste,
utilizando un galvanómetro para determinar
la resistencia que se debe utilizar para poder
construir un amperímetro con una escala más
apropiada si es que se necesita.
Figura 2: circuito 1

Resultados, análisis y discusión

Para saber la cantidad de resistencia que
necesitamos para que se nos duplique el
fondo de escala debemos trabajar la ecuación
(2), así tenemos que:
Despejando 𝐼𝑎 obtenemos:
Corriente Corriente Resistencia Resistenc
máxima de fondo interna ia externa
(Ia) [A] galvanómet (Rsh) [Ω]
de ro (Rc) [Ω]
escala

(Ifs) [A]
0,1 0,05 44,1 100
𝑅𝑐
𝐼𝑎 = 𝐼𝑓𝑠 (1+ ) Luego, la comparación de los resultados
𝑅𝑠ℎ
obtenidos se puede observar en la siguiente
Para que nuestro fondo de escala (𝐼𝑓𝑠 ) se tabla:
duplique necesitamos trabajar en la ecuación
presentada, de modo que la resistencia interna Amperímetro Corriente Valor teórico
del galvanómetro debe ser igual a la (modelo) (I) [mA] corriente (I) [mA]
resistencia que agregamos al circuito, es decir Amprobe 10,400 10
𝑅𝑠ℎ = 20Ω, para que así la escala producida
cambie. Pritk-506 10,760 10
Jrlond 7302 9,740 10
M890g 9,760 10
Tabla 1: Datos extraídos a partir de la
medición de corriente (de la fig2)
comparados con valores nominales
utilizando ley de ohm.
 Conclusión

Gracias a esta actividad se puede inferir

que, se puede generalizar diciendo que,
el aumento del fondo de escala del
galvanómetro va a depender directamente
Figura 3: circuito 2 de la resistencia externa que se agregue.
Así podemos definir la proporcionalidad
de este aumento. Como vimos
Para el circuito de la figura 3 se obtuvieron anteriormente si agregamos una
los siguientes datos resistencia de igual magnitud que la
interna, entonces el fondo de escala se va
Amperímetro Corriente Valor teórico a duplicar, si ahora la resistencia que
(modelo) (I) [A] corriente (I) [mA] agregamos es el doble de la interna,
Amprobe 0,990 1 entonces el fondo de escala se triplicara y
así sucesivamente.
Pritk-506 1,002 1
Y para nuestra actividad dos podemos
Jrlond 7302 0,983 1
generalizar, diciendo que existen distintos
M890g 0,985 1 tipos de amperímetros y su precisión de
cada uno dependerá de la magnitud de
Tabla 2: Datos extraídos a partir de la medición de
corriente (de la fig3) comparados con valores nominales resistencia que estemos utilizando y de la
utilizando ley de ohm. incertidumbre asociada a cada
amperímetro (incertidumbre que nos pude
encontrar en el manual de los
Como podemos observar en la tabla 2 , se amperímetros utilizados).
puede observar que el amperímetro Pritk-
506 dan valores muy cercanos al valor Referencias
teórico, esto infiere a que de los 4
amperímetros este es el más https://es.wikipedia.org/wiki/Amper%C3
confiable y buenos instrumento para %ADmetro
utilizar y que tienen una incertidumbre
asociada muy baja. Por otro lado, si https://es.wikipedia.org/wiki/Galvan%C3
observamos los datos de la tabla 1 el %B3metro
amperímetro más confiable es Pritk-506,
pero se aleja tiene mayor incertidumbre y https://www.fundacionendesa.org/es/educ
se aleja más del valor teorico cabe acion/endesa-educa/recursos/elementos-
recalcar Pritk-506 es el que se aleja más circuito- electrico#:~:text=La
del valor teórico. %20resistencia%20es
%20la%20oposici%C3%B3n,materiales
%20m%C3%A1s%20conductores%20qu
e%20otros.
