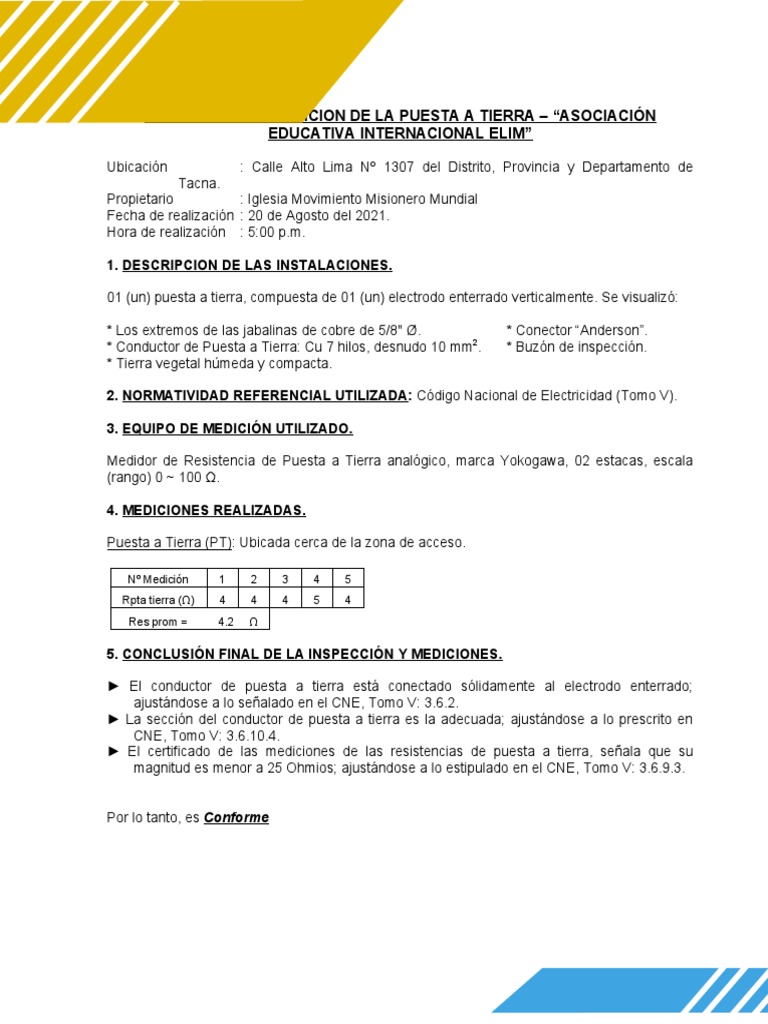

PROTOCOLO DE MEDICION DE LA PUESTA A TIERRA – “ASOCIACIÓN

EDUCATIVA INTERNACIONAL ELIM”

Ubicación : Calle Alto Lima Nº 1307 del Distrito, Provincia y Departamento de

Tacna.
Propietario : Iglesia Movimiento Misionero Mundial
Fecha de realización : 20 de Agosto del 2021.
Hora de realización : 5:00 p.m.

1. DESCRIPCION DE LAS INSTALACIONES.

01 (un) puesta a tierra, compuesta de 01 (un) electrodo enterrado verticalmente. Se visualizó:

* Los extremos de las jabalinas de cobre de 5/8" Ø. * Conector “Anderson”.

* Conductor de Puesta a Tierra: Cu 7 hilos, desnudo 10 mm2. * Buzón de inspección.
* Tierra vegetal húmeda y compacta.

2. NORMATIVIDAD REFERENCIAL UTILIZADA: Código Nacional de Electricidad (Tomo V).

3. EQUIPO DE MEDICIÓN UTILIZADO.

Medidor de Resistencia de Puesta a Tierra analógico, marca Yokogawa, 02 estacas, escala

(rango) 0 ~ 100 Ω.

4. MEDICIONES REALIZADAS.

Puesta a Tierra (PT): Ubicada cerca de la zona de acceso.

Nº Medición 1 2 3 4 5
Rpta tierra (Ω) 4 4 4 5 4
Res prom = 4.2 Ω

5. CONCLUSIÓN FINAL DE LA INSPECCIÓN Y MEDICIONES.

► El conductor de puesta a tierra está conectado sólidamente al electrodo enterrado;

ajustándose a lo señalado en el CNE, Tomo V: 3.6.2.
► La sección del conductor de puesta a tierra es la adecuada; ajustándose a lo prescrito en
CNE, Tomo V: 3.6.10.4.
► El certificado de las mediciones de las resistencias de puesta a tierra, señala que su
magnitud es menor a 25 Ohmios; ajustándose a lo estipulado en el CNE, Tomo V: 3.6.9.3.

Por lo tanto, es Conforme
