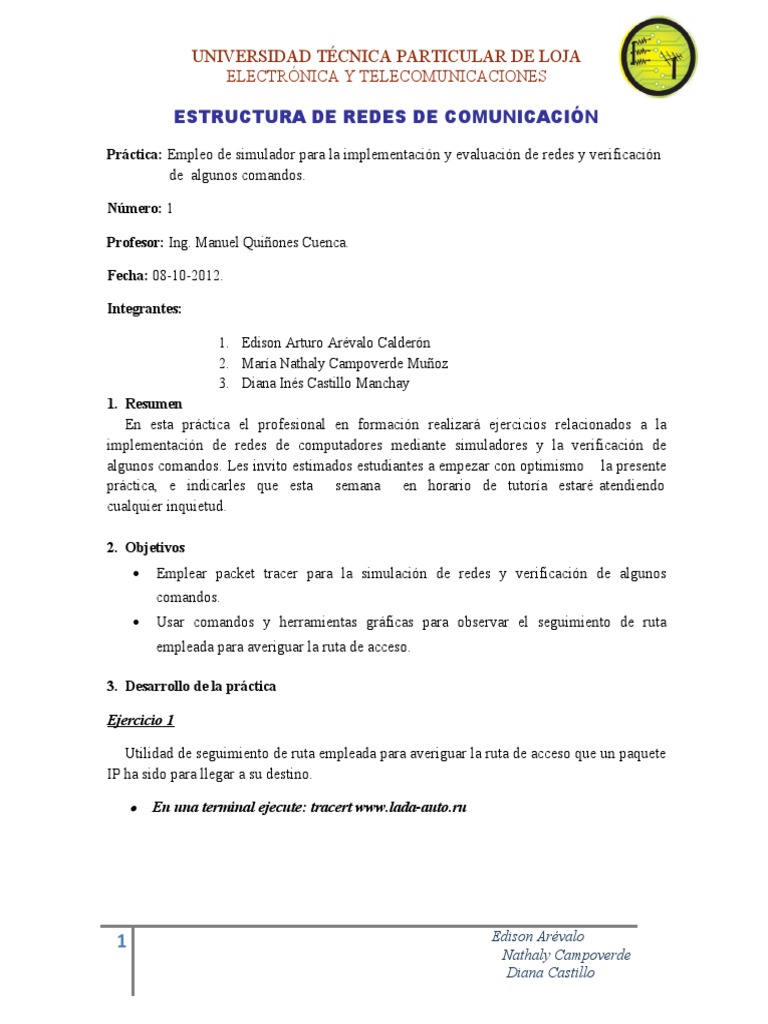

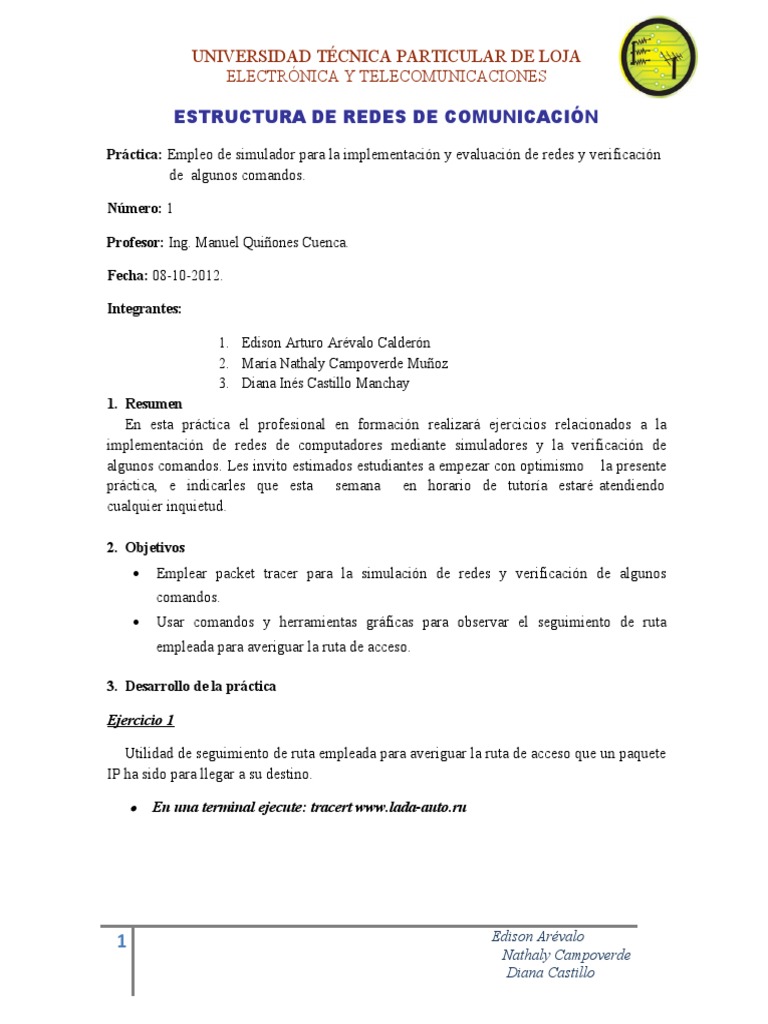

UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA

ELECTRÓNICA Y TELECOMUNICACIONES

ESTRUCTURA DE REDES DE COMUNICACIÓN

Práctica: Empleo de simulador para la implementación y evaluación de redes y verificación

de algunos comandos.

Número: 1

Profesor: Ing. Manuel Quiñones Cuenca.

Fecha: 08-10-2012.

Integrantes:

1. Edison Arturo Arévalo Calderón

2. María Nathaly Campoverde Muñoz
3. Diana Inés Castillo Manchay
1. Resumen
En esta práctica el profesional en formación realizará ejercicios relacionados a la
implementación de redes de computadores mediante simuladores y la verificación de
algunos comandos. Les invito estimados estudiantes a empezar con optimismo la presente
práctica, e indicarles que esta semana en horario de tutoría estaré atendiendo
cualquier inquietud.

2. Objetivos
 Emplear packet tracer para la simulación de redes y verificación de algunos
comandos.
 Usar comandos y herramientas gráficas para observar el seguimiento de ruta
empleada para averiguar la ruta de acceso.

3. Desarrollo de la práctica

Ejercicio 1

Utilidad de seguimiento de ruta empleada para averiguar la ruta de acceso que un paquete
IP ha sido para llegar a su destino.

 En una terminal ejecute: tracert www.lada-auto.ru

1 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

Se ejecuta la
dirección dada

Figura 1. Ejecución en la terminal la página web www.lada-auto.ru

El software de rastreo de rutas como lo es tracert nos permite rastrear desde la

computadora (PC) hasta un servidor remoto, en este caso es la dirección web que pertenece a
la Federación de Rusia. Además por medio de este comando se conoce las redes que
atraviesan los datos desde el dispositivo del usuario que los origina hasta una red de destino
remoto.

 A continuación guarde los resultados usando Tracert[someurl] > tracert

parte1tr.txt

2 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

Puerta de enlace
predeterminada de
la PC

Se guarda el
resultado en
partetr.txt

Figura 2. Se guarda los datos generados en la terminal.

En la terminal se visualiza el total de los saltos obtenidos de esta dirección web, cuyo
resultado es 30, logrando con éxito 21 saltos. A continuación en la tabla 1 se muestra los
siguientes datos:

Características de www.lada-auto.ru
Dirección IP 195.144.198.77
Nombre del host www.lada-auto.ru
Esta página es de la Federación de Rusia
(RU) en la región de Europa del Este.
Alias: webcache.vaz.ru
Tabla 1. Características de la página web www.lada-auto.ru

 En este link va a subir el archivo generado y va a descargar un archivo con

extensión KML: http://www.hokemon.com/wordpress/visual-traceroute-in-google-
earth/

3 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

El archivo guardado con los resultados obtenidos en la terminal, posee la extensión .txt
como posteriormente se lo utilizará para el análisis gráfico se debe transformar el documento
.txt a .kml, para ello se lo debe subir a la página dada anteriormente para que lo genere con
extensión antes mencionada debido a que el programa Google Earth lee solamente
archivos .KML.

Figura 3. Archivo parte1r.txt

Se carga el
archivo .txt

Figura 4. Se obtiene el archivo con extensión kml.

4 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

 Finalmente el archivo generado en el link anterior, se va a proceder a cargar en el

Google Earth.
Al cargar el archivo parte1tr.kml en el programa Google Earth muestra 21 marcas de
posición, determinando gráficamente las rutas que tomaron los paquetes a través de la red IP
ya sea de latitud, longitud y su dirección IP correspondiente. En la figura 5 se muestra el
siguiente resultado:

Figura 5. Simulación gráfica del archivo parte1tr.kml

A continuación en la tabla 2 se describe las posiciones (latitud, longitud y dirección IP)

de las rutas de los saltos obtenidos con éxito al ejecutar la dirección web www.lada-auto.ru.

Descripción de las rutas obtenidas

Hops Latitud Longitud Dirección IP
1 0° 0'0.00"N 0° 0'0.00"E 192.168.1.1
2 0° 0'0.00"N 0° 0'0.00"E 192.168.0.1
3 0° 0'0.00"N 0° 0'0.00"E 10.0.40.1
4 31°31'38.28"N 110°21'38.52"O Fort Huachuca, United States
192.172.10.1
5 6°17'29.04"N 75°32'9.96"O Medellín, Colombia
190.90.137.105
6 0° 0'0.00"N 0° 0'0.00"E 192.168.254.45
7 6°17'29.04"N 75°32'9.96"O Medellín, Colombia 190.90.2.1
8 38° 0'0.00"N 97° 0'0.00"O United States
144.224.115.9

5 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

9 38° 0'0.00"N 97° 0'0.00"O United States

144.232.3.51
10 38° 0'0.00"N 97° 0'0.00"O 144.232.28.79
11 38°57'37.44"N 94°34'35.40"O Kansas City, United States
144.232.244.90
12 25°45'41.40"N 80°17'38.04"O Miami, United States
195.22.199.96
13 41°53'60.00"N 12°28'59.52"E Rome, Italy
195.22.195.32
14 51°30'0.00"N 0° 7'0.12"O London, United Kingdom
89.221.43.28
15 51°30'0.00"N 0° 7'0.12"O London, United Kingdom
89.221.43.9
16 50° 7'0.12"N 8°40'59.88"E Frankfurt Am Main, Germany
195.22.211.217
17 50° 7'0.12"N 8°40'59.88"E Frankfurt Am Main, Germany
89.221.34.19
18 0° 0'0.00"N 0° 0'0.00"E 95.167.34.34
19 0° 0'0.00"N 0° 0'0.00"E 94.25.2.138
20 53°31'23.88"N 49° 24'45.00"E Togliatti, Russian Federation
195.144.193.102
21 53°31'23.88"N 49° 24'45.00"E Togliatti, Russian Federation
195.144.197.188
Tabla 2. Descripción de las rutas obtenidas con sus respectivos hops.

 Actividad: Repita la actividad anterior para esto use una página que se encuentre en
un servidor que esté localizado en otro continente. Y comente los resultados.

Primeramente se inicia obteniendo la página web a ser utilizada, en nuestro caso es:
www.biu.ac.il cuya dirección web corresponde al continente de Asia de la Universidad en
Ramat Gan del Distrito de Tel Aviv, Israel que es la segunda mayor Institución Académica
de Israel.

Al tener la ruta para ser rastreada, seguidamente se realiza la ejecución de la página en la

terminal dando como resultado una cantidad de 30 saltos de los cuales solamente 20 de ellos
fueron obtenidos con éxito.

6 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

Figura 6. Ejecución en la terminal la página web www.biu.ac.il

Posteriormente ya completada la traza de los 30 saltos, al igual que se realizó

anteriormente se procede a guardar los resultados en un nuevo archivo txt el cual es: asia.txt.

Figura 7. Se guarda los datos generados en la terminal.

7 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

Al observar los datos generados los cuales son analizados minuciosamente teniendo como
deducción la siguiente tabla

Características de www.biu.ac.il
Dirección IP 132.70.61.50
Nombre del host www.biu.ac.il
Universidad Bar-Ilan de Israel (IL)
Alias: coffee.lnx.biu.ac.il [132.70.61.50]
Tabla 3. Características de la página web www.biu.ac.il.

Figura 8. Se obtiene el archivo con extensión kml.

Finalmente el archivo generado en el link anterior, se va a proceder a cargar en el

software Google Earth. Al cargar el archivo asia.kml en dicho programa muestra 20 marcas
de posición, siendo los hops. En la figura 5 se muestran las rutas rastreadas de esta página
web.

8 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

Figura 9. Simulación gráfica del archivo asia.kml

Al igual que en la simulación anterior (parte1tr.kml) se obtiene n hops, en este caso se

adquiere 20 ya que se tuvo 20 saltos con éxito. Para mayor claridad se realizó una tabla con
toda la información dada a partir de estos puntos de información.

Descripción de las rutas obtenidas

Hops Latitud Longitud Dirección IP
1 0° 0'0.00"N 0° 0'0.00"E 192.168.1.1
2 0° 0'0.00"N 0° 0'0.00"E 192.168.0.1
3 0° 0'0.00"N 0° 0'0.00"E 10.0.40.1
4 31°31'38.28"N 110°21'38.52"O Fort Huachuca, United States
192.172.10.1
5 6°17'29.04"N 75°32'9.96"O Medellín, Colombia
190.90.137.105
6 0° 0'0.00"N 0° 0'0.00"E 192.168.254.53
7 6°17'29.04"N 75°32'9.96"O Medellín, Colombia
190.90.209.146
8 38° 57'37.44"N 97° 34'35.40"O Kansas City, United States
144.223.67.5

9 Edison Arévalo
Nathaly Campoverde
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

9 38° 0'0.00"N 97° 0'0.00"O United States

144.232.3.51
10 38° 0'0.00"N 97° 0'0.00"O United States
144.232.25.70
11 38°0'0.00"N 97°0'0.00"O United States
154.54.47.70
12 38°0'0.00"N 97°0'0.00"O United States
154.54.24.233
13 38°0'0.00"N 97°0'0.00"O United States
154.54.7.146
14 38°0'0.00"N 97°0'0.00"O United States
154.54.42.197
15 38°0'0.00"N 97°0'0.00"O United States
154.54.42.114
16 38° 54'51.84"N 77°4'34.68"E Washington, United States
149.6.42.74
17 52° 12'0.00"N 0°7'0.12"E Cambrigde, United Kingdom
62.40.125.122
18 32° 6'38.16"N 34°47'44.16"E Rama Aviv, Israel
128.139.188.1
19 32° 6'38.16"N 34°47'44.16"E Rama Aviv, Israel
128.139.232.2
20 31° 29'60.00"N 34°45'0.00"E Israel
132.70.248.247
Tabla 4. Descripción de las rutas obtenidas con sus respectivos hops.

Resultados:

 En la primera ruta empleada www.lada-auto.ru se obtuvo 21 saltos con éxito los

cuales son mostrados en el Google Earth con sus respectivas ubicaciones geográficas
y los lugares en dónde se encuentran. Los países en donde se encontraban estos hops
fueron de Estados Unidos, Colombia, Alemania, Londres y por ende de Rusia ya que
la página web es originaria de ese país.
 En lo que respecta a la segunda ruta que fue elegida por nosotros la cual es
www.biu.ac.il, al ser ejecutada en la terminal se adquirió 20 saltos con éxito. Al
ejecutarse el archivo asia.txt en el Google Earth se obtuvo 20 hops. Los tres primeros
hops son iguales con a la ruta primera ya sea en latitud, longitud y dirección IP esto
es porque corresponden a la dirección de la máquina y del router. Mientras que a
partir del hop 4 se obtienen ubicaciones distintas cuyos países son: Estados Unidos,
Colombia, Cambrigde e Israel cuya dirección web es de ese país

Conclusiones:

1 Edison Arévalo
Nathaly Campoverde
0
Diana Castillo
 UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
ELECTRÓNICA Y TELECOMUNICACIONES

 El tracert es una herramienta de red de gran utilidad ya que permite rastrear las rutas
hacia una red remota
 El comando tracert o tracerroute se lo utiliza generalmente para resolver problemas
de redes.
 La cantidad de routers es la cantidad de saltos que viajaron los datos desde el origen
hasta el destino determinado.
 El Google Earth nos permite visualizar las ubicaciones de los saltos de una forma
gráfica brindando una información de dónde se encuentra ubicado dicho hop.
 Los n saltos ejecutados con éxito en el terminal son los n hops obtenidos al momento
de simular en el programa Google Earth.
 Los saltos que tienen un mensaje de “tiempo de espera agotado” no son graficados en
el software Google Earth.
