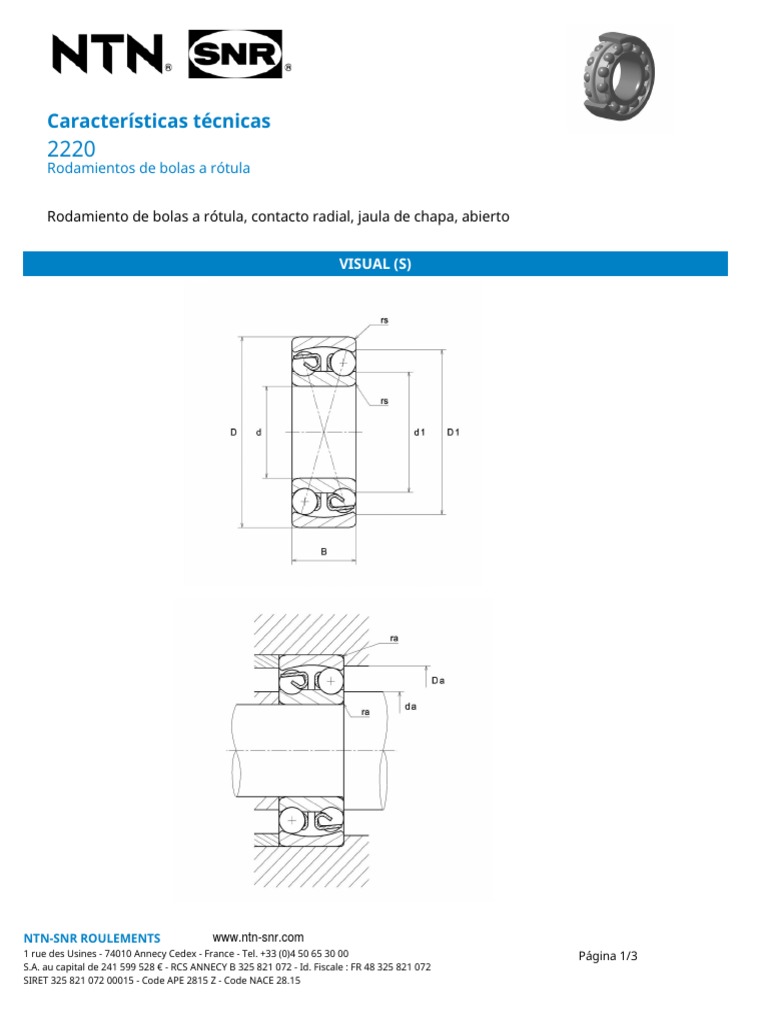

Características técnicas

2220
Rodamientos de bolas a rótula

Rodamiento de bolas a rótula, contacto radial, jaula de chapa, abierto

VISUAL (S)

NTN-SNR ROULEMENTS www.ntn-snr.com

1 rue des Usines - 74010 Annecy Cedex - France - Tel. +33 (0)4 50 65 30 00 Página 1/3
S.A. au capital de 241 599 528 € - RCS ANNECY B 325 821 072 - Id. Fiscale : FR 48 325 821 072
SIRET 325 821 072 00015 - Code APE 2815 Z - Code NACE 28.15
 2220
Rodamientos de bolas a rótula

CARACTERÍSTICAS TÉCNICAS

Marca SNR

d - Diámetro interior 100 mm

D - Diámetro exterior 180 mm

B - Ancho del rodamiento o del anillo interior 46 mm

d1 - Diámetro exterior anillo interior 125,6 mm

D1 - Diámetro interior anillo exterior 156,1 mm

rs - Radio mínimo de conexión 2,1 mm

Clase de Juego Radial CN

Clase de precisión P0

Peso 4,68 kg

PRESTACIONES

C - Capacidad de carga dinámica 96,3 kN

C0 - Capacidad de carga estática 40,6 kN

Cu - Carga límite de fatiga 1,56 kN

e - Coeficiente 0.27

Y0- Coeficiente carga estática axial 2.46

Y1 - Coeficiente carga axial inferior 2.35

Y2 - Coeficiente carga axial superior 3.64

Nref - Velocidad térmica de referencia 4900 tr/min

Nlim - Velocidad límite mecánica 4600 tr/min

Tmin - Temperatura mínima -40 °C

Tmax - Temperatura máxima 120 °C

NTN-SNR ROULEMENTS www.ntn-snr.com

1 rue des Usines - 74010 Annecy Cedex - France - Tel. +33 (0)4 50 65 30 00 Página 2/3
S.A. au capital de 241 599 528 € - RCS ANNECY B 325 821 072 - Id. Fiscale : FR 48 325 821 072
SIRET 325 821 072 00015 - Code APE 2815 Z - Code NACE 28.15
 2220
Rodamientos de bolas a rótula

FRECUENCIAS DEL RODAMIENTO

BPFO - Frecuencia propia anillo exterior (60 rpm) 8.121 Hz

BPFI - Frecuencia propia anillo interior (60 rpm) 10.879 Hz

FTF - Frecuencia propia jaula (60 rpm) 0.427 Hz

BSF - Frecuencia propia cuerpos rodantes (60 rpm) 6.636 Hz

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 111 mm

Da max - Diámetro max apoyo AE 169 mm

ra max - Radio máximo de conexión entre el eje y

2 mm
alojamiento
