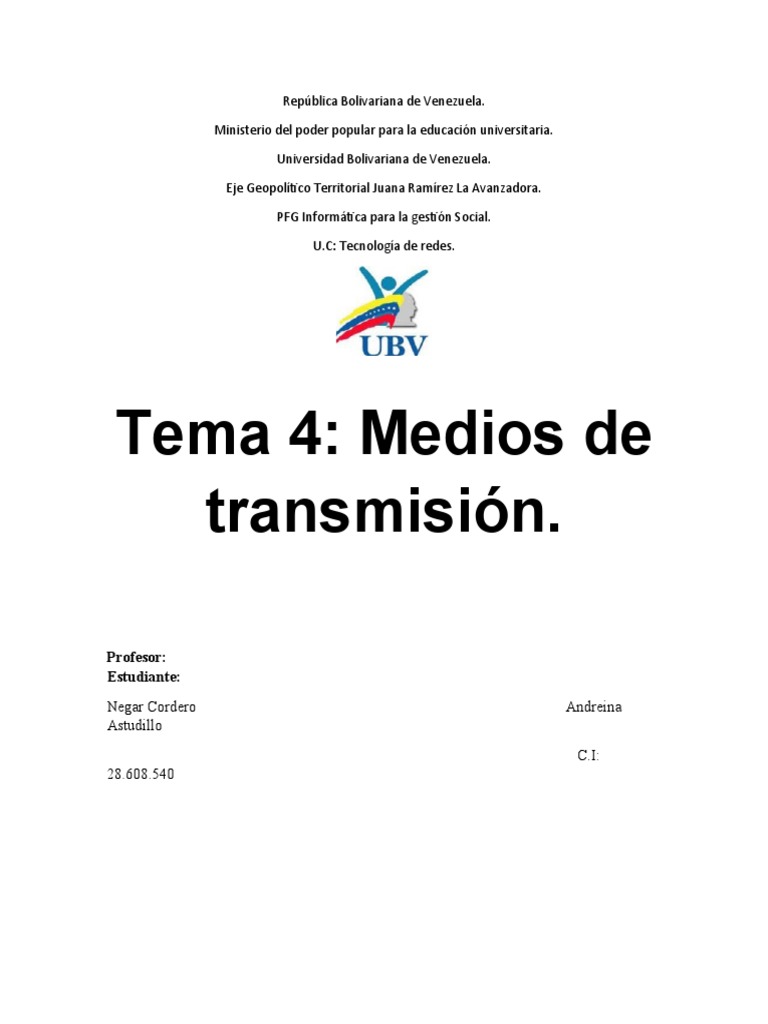

República Bolivariana de Venezuela.

Ministerio del poder popular para la educación universitaria.

Universidad Bolivariana de Venezuela.

Eje Geopolítico Territorial Juana Ramírez La Avanzadora.

PFG Informática para la gestión Social.

U.C: Tecnología de redes.

Tema 4: Medios de
transmisión.

Profesor:
Estudiante:
Negar Cordero Andreina
Astudillo
C.I:
28.608.540
 Maturín, 25 de enero del 2023.

Introducción
El medio de transmisión constituye el soporte físico a través del cual emisor y receptor
pueden comunicarse en un sistema de transmisión de datos. Distinguimos dos tipos de
medios: guiados y no guiados. En ambos casos la transmisión se realiza por medio de ondas
electromagnéticas. Los medios guiados conducen (guían) las ondas a través de un camino
físico, ejemplos de estos medios son el cable coaxial, la fibra óptica y el par trenzado. Los
medios no guiados proporcionan un soporte para que las ondas se transmitan, pero no las
dirigen; como ejemplo de ellos tenemos el aire y el vacío.
La naturaleza del medio junto con la de la señal que se transmite a través de él constituyen
los factores determinantes de las características y la calidad de la transmisión. En el caso de
medios guiados es el propio medio el que determina el que determina principalmente las
limitaciones de la transmisión: velocidad de transmisión de los datos, ancho de banda que
puede soportar y espaciado entre repetidores. Sin embargo, al utilizar medios no guiados
resulta más determinante en la transmisión el espectro de frecuencia de la señal producida
por la antena que el propio medio de transmisión.
 1- Medios de Transmisión.
Los medios de transmisión son las vías por las cuales se transportan los datos. Teniendo en
cuenta la forma de conducir. Las señales, a través del medio o soporte físico, se pueden
clasificar en dos grandes grupos:
medios de transmisión guiados o alámbricos.
medios de transmisión no guiados o inalámbricos.
2- Tipos de medios de transmisión.
existen tres tipos diferentes de medios de transmisión:
 Símplex:
Este modo de transmisión permite que la información discurra en un solo sentido y de
forma permanente. Con esta fórmula es difícil la corrección de errores causados por
deficiencias de línea (por ejemplo, la señal de televisión).

 Semi-dúplex:
En este modo la transmisión fluye en los dos sentidos, pero no simultáneamente, solo una
de las dos estaciones del enlace punto a punto puede transmitir. Este método también se
denomina en dos sentidos alternos o símplex alternativo (Ejemplo: el walkie-talkie).

 Dúplex (completo):
Es el método de comunicación más recomendable puesto que en todo momento la
comunicación puede ser en dos sentidos posibles, es decir, que las dos estaciones
simultáneamente pueden enviar y recibir datos y así pueden corregir los errores de manera
instantánea y permanente (Ejemplo: el teléfono).
 3- Medios de transmisión guiados.
Los medios de transmisión guiados están constituidos por cables que se encargan de la
conducción (o guiado) de las señales desde un extremo al otro. Las principales
características de los medios guiados son el tipo de conductor utilizado, la velocidad
máxima de transmisión, las distancias máximas que puede ofrecer entre repetidores, la
inmunidad frente a interferencias electromagnéticas, la facilidad de instalación y la
capacidad de soportar diferentes tecnologías de nivel de enlace. La velocidad de
transmisión depende directamente de la distancia entre los terminales, y de si el medio se
utiliza para realizar un enlace punto a punto o un enlace multipunto. Debido a esto, los
diferentes medios de transmisión tendrán diferentes velocidades de conexión que se
adaptarán a utilizaciones dispares.
Medio de Razón de datos Ancho de (Km)
transmisión total banda
Cable de par 8 Mbps 2 MHz 2 a 10
trenzado
Cable coaxial 10 Mbps 350 MHz 1 a 10
Cable de fibra 2 Gbps 2 GHz 10 a
óptica 100

 Cable de par trenzado:

Es un tipo de cable que tiene dos conductores eléctricos aislados y entrelazados para anular
las interferencias de fuentes externas y diafonía de los cables adyacentes. Fue inventado por
Alexander Graham Bell en 1881. El cable de par trenzado consiste en grupos de hilos de
cobre entrelazados en pares en forma helicoidal. Esto se hace porque dos alambres
paralelos constituyen una antena simple. Cuando se entrelazan los alambres
helicoidalmente, las ondas se cancelan, por lo que la interferencia producida por los
mismos es reducida lo que permite una mejor transmisión de datos.
Así, la forma entrelazada permite reducir la interferencia eléctrica tanto exterior como de
pares cercanos y permite transmitir datos de forma más fiable. Un cable de par trenzado
está formado por un grupo de pares entrelazados (normalmente 2, 4 o 25 pares), recubiertos
por un material aislante. Cada uno de estos pares se identifica mediante un color.
El entrelazado de cables que llevan señal en modo diferencial (es decir que una es la
invertida de la otra), tiene dos motivos principales:
 Si la forma de onda que viaja por un cable es A(t) y en el otro es -A(t) y n(t) es
ruido añadido por igual en ambos cables durante el camino hasta el receptor,
tendremos: A(t) + n(t) en un cable y en el otro -A(t) + n(t) al hacer la diferencia en
el receptor, quedaremos con 2A(t) y habremos eliminado el ruido (rechazo al modo
común).

 Si pensamos en el campo magnético que producirá esta corriente en el cable y

tenemos en cuenta que uno está junto al otro y que en el otro la corriente irá en
sentido contrario, entonces los sentidos de los campos magnéticos serán opuestos y
el módulo será prácticamente el mismo, con lo cual eliminaremos los campos fuera
del cable, evitando así que se induzca alguna corriente parásita en cables aledaños.

Tabla de código de colores de 25 pares:

 Tipos de cable de par trenzado:

 Unshielded twisted pair (UTP) o cable de par trenzado no apantallado o no

blindado: Contiene pares trenzados sin blindar que se utilizan para diferentes
tecnologías de redes locales. Es de bajo costo y de fácil uso, pero produce más
errores que otros tipos de cable y tiene limitaciones para trabajar a grandes
distancias sin regeneración de la señal. Su impedancia característica es de 100
ohmios.
  Shielded twisted pair (STP) o cable de par trenzado apantallado o blindado:
Contiene pares trenzados rodeados cada par de una cubierta protectora hecha de
aluminio. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más
caro que la versión sin blindaje y su impedancia característica es de 150 ohmios.

 Foiled twisted pair (FTP) o cable de par trenzado con pantalla global: Contiene
pares trenzados, todos rodeados de una cubierta protectora hecha de aluminio. Es
similar al caso anterior pero este último es más utilizado en equipos inalámbricos en
exteriores. su impedancia característica es de 120 ohmios.

 Configuraciones disponibles:

 Configuración cruzada: Esta configuración de final de los cables en el conector

RJ45, se utiliza cuando queremos conectar dos dispositivos iguales con el mismo
cable, como por ejemplo un PC con otro PC.

 Configuración directa: Esta configuración de final de los cables en el conector

RJ45, se utiliza cuando queremos conectar dos dispositivos diferentes con el mismo
cable, como por ejemplo un PC con un Switch.

 Cable coaxial:
Es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado núcleo, encargado de llevar información, y
uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como
referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante
dieléctrica, de cuyas características dependerá principalmente la calidad del cable. Todo el
conjunto suele estar protegido por una cubierta aislante (también denominada camisa
exterior).
El cable coaxial se empleó en los primeros cables telegráficos transatlánticos a partir de
1858, pero su teoría no fue descrita hasta 1880 por el ingeniero eléctrico y matemático
inglés Oliver Heaviside, que patentó su diseño ese mismo año.

 Características:
La característica principal de la familia RG-58 es el núcleo central de cobre. Se consideran
los siguientes tipos:
 RG-58/U: núcleo de cobre sólido.
 RG-58 A/U: núcleo de hilos trenzados.
 RG-59: transmisión en banda ancha (CATV).
 RG-6: mayor diámetro que el RG-59 y considerado para frecuencias más altas que
este, pero también utilizado para transmisiones de banda ancha.
 RG-62: redes ARCnet.

 Tipos de cable coaxial:

Existen múltiples tipos de cable coaxial, cada uno con un diámetro e impedancia diferentes.
El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de
lograr altas velocidades de transmisión de datos en largas distancias. Por esa razón, se
utiliza en redes de comunicación de banda ancha (CATV) y cables de banda base
(Ethernet). El tipo de cable que se debe utilizar depende de la ubicación del cable. Los
cables coaxiales pueden ser de dos tipos:
 Policloruro de vinilo (PVC):
El policloruro de vinilo es un tipo de plástico utilizado para construir el aislante y la
cubierta protectora del cable en la mayoría de los tipos de cable coaxial. El cable coaxial de
PVC es flexible y se puede instalar fácilmente en cualquier lugar. Sin embargo, cuando se
quema, desprende gases tóxicos. Es más dado a daño por corrosión en exteriores; para ello
se emplean las cubiertas de polietileno.
 Plenum:
El plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Estos
materiales son resistentes al fuego y producen una mínima cantidad de humos tóxicos.
 Fibra óptica:
Es una fibra flexible, transparente, hecha al embutir o extrudir vidrio (sílice) en un diámetro
ligeramente más grueso que el de un cabello humano promedio. Son utilizadas
comúnmente como un medio para transmitir luz entre dos puntas de una fibra y tienen un
amplio uso en las comunicaciones por fibra óptica, donde permiten la transmisión en
distancias y en un ancho de banda (velocidad de datos) más grandes que los cables
eléctricos. Se utilizan fibras en vez de alambres de metal porque las señales viajan a través
de ellas con menos pérdida; además, las fibras son inmunes a la interferencia
electromagnética, un problema del cual los cables de metal sufren ampliamente. Las fibras
también se usan para la iluminación e imaginería, y normalmente se envuelven en paquetes
para introducir o sacar luz de espacios reducidos, como en el caso de un fibroscopio.
Algunas fibras diseñadas de manera especial se usan también para una amplia variedad de
aplicaciones diversas, algunas de ellas son los sensores de fibra óptica y los láseres de fibra.
Ser capaces de unir fibras ópticas con pérdida baja es importante en la comunicación por
fibra óptica.8 Esto es más complejo que unir cable eléctrico e involucra una adhesión
cuidadosa de las fibras, la alineación precisa de los núcleos de las fibras y el acoplamiento
de estos núcleos alineados. Para las aplicaciones que necesitan una conexión permanente se
hacen empalmes de fusión. En esta técnica, se usa un arco eléctrico para fundir los
extremos y así unirlos. Otra técnica común es el empalme mecánico, donde el extremo de
las fibras se mantiene en contacto por medio de una fuerza mecánica. Las conexiones
temporales o semi-permanentes se hacen por medio de un conector de fibra óptica
especializado.
El campo de la ciencia aplicada y la ingeniería encargado del diseño y la aplicación de las
fibras ópticas se llama óptica de fibras. El término fue acuñado por el físico hindú Narinder
Singh Kapany, quien es ampliamente reconocido como el padre de la óptica de fibras.
 Tipos:
Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se
denominan modos de propagación. Y según el modo de propagación tendremos dos tipos
de fibra óptica: multimodo y monomodo.
 Fibra multimodo:
Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un
modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener
más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en
aplicaciones de corta distancia, menores a 2 km, es simple de diseñar y económico. El
núcleo de una fibra multimodo tiene un índice de refracción superior, pero del mismo orden
de magnitud, que el revestimiento. Debido al gran tamaño del núcleo de una fibra
multimodo, es más fácil de conectar y tiene una mayor tolerancia a componentes de menor
precisión.
Dependiendo del tipo de índice de refracción del núcleo, tenemos dos tipos de fibra
multimodo:

 Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción

constante en toda la sección cilíndrica, tiene alta dispersión modal.
 Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene
menor dispersión modal y el núcleo se constituye de distintos materiales.
Además, según el sistema ISO 11801 para la clasificación de fibras multimodo según su
ancho de banda, se incluye el +pichar (multimodo sobre láser) a los ya existentes OM1 y
OM2 (multimodo sobre LED).
 OM1: Fibra 62.5/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usa led como
emisores.
 OM2: Fibra 50/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usa led como
emisores.
 OM3: Fibra 50/125 µm, soporta hasta 10 Gigabit Ethernet (300 m), usa láser
(VCSEL) como emisores.
 OM4:16 Fibra 50/125 µm, soporta hasta 40 Gigabit Ethernet (150 m), hasta 100
Gigabit Ethernet (100 m) usa láser (VCSEL) como emisores.
 OM5: Fibra 50/125 µm, soporta hasta 40 Gigabit Ethernet (440 m), hasta 100
Gigabit Ethernet (150 m) usa láser (VCSEL) como emisores.
Bajo OM3 se han conseguido hasta 2000 MHz km (10 Gbit/s), es decir, una velocidad 10
veces mayor que con OM1.
 Fibra monomodo:
Una fibra monomodo es una fibra óptica en la que solo se propaga un modo de luz. Se logra
reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que solo
permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia
de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta
400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de
información (10 Gbit/s).
  Tipos según su diseño:
De acuerdo a su diseño, existen dos tipos de cable de fibra óptica:
 Cable de estructura holgada:
Es un cable empleado tanto para exteriores como para interiores que consta de varios tubos
de fibra rodeando un miembro central de refuerzo y provisto de una cubierta protectora.
Cada tubo de fibra, de dos a tres milímetros de diámetro lleva varias fibras ópticas que
descansan holgadamente en él. Los tubos pueden ser huecos o estar llenos de un gel
hidrófugo que actúa como protector antihumedad impidiendo que el agua entre en la fibra.
El tubo holgado aísla la fibra de las fuerzas mecánicas exteriores que se ejerzan sobre el
cable.
Su núcleo se complementa con un elemento que le brinda resistencia a la tracción que bien
puede ser de varilla flexible metálica o dieléctrica como elemento central o de hilaturas de
Aramida o fibra de vidrio situadas periféricamente.
 Cable de estructura ajustada:
Es un cable diseñado para instalaciones en el interior de los edificios, es más flexible y con
un radio de curvatura más pequeño que el que tienen los cables de estructura holgada.
Contiene varias fibras con protección secundaria que rodean un miembro central de
tracción, todo ello cubierto de una protección exterior. Cada fibra tiene una protección
plástica extrusionada directamente sobre ella, hasta alcanzar un diámetro de 900 µm
rodeando al recubrimiento de 250 µm de la fibra óptica. Esta protección plástica además de
servir como protección adicional frente al entorno, también provee un soporte físico que
serviría para reducir su coste de instalación al permitir reducir las bandejas de empalmes.
 Tipos de conectores:
Estos elementos se encargan de conectar las líneas de fibra a un elemento, ya puede ser un
transmisor o un receptor. Los tipos de conectores disponibles son muy variados, entre los
que podemos encontrar se hallan los siguientes:
 FC, que se usa en la transmisión de datos y en las telecomunicaciones.
 FDDI, se usa para redes de fibra óptica.
 LC y MT-Array que se utilizan en transmisiones de alta densidad de datos.
 SC y SC-Dúplex se utilizan para la transmisión de datos.
H2R---400Km/h
 ST o BFOC se usa en redes de edificios y en sistemas de seguridad.
 4- Medios de transmisión no guiados.
En este tipo de medios, la transmisión y la recepción de información se lleva a cabo de
antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio. Por
el contrario, en la recepción la antena capta las ondas electromagnéticas del medio que la
rodea.
Para las transmisiones no guiadas, la configuración puede ser:
 Direccional, en la que la antena transmisora emite la energía electromagnética
concentrándola en un haz, por lo que las antenas emisora y receptora deben estar
alineadas;
 Omnidireccional, en la que la radiación se hace de manera dispersa, emitiendo en
todas direcciones, pudiendo la señal ser recibida por varias antenas.
Generalmente, cuanto mayor es la frecuencia de la señal transmitida es más factible
confinar la energía en un haz direccional.
La transmisión de datos a través de medios no guiados añade problemas adicionales,
provocados por la reflexión que sufre la señal en los distintos obstáculos existentes en el
medio. Resultando más importante el espectro de frecuencias de la señal transmitida que el
propio medio de transmisión en sí mismo.
Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar
en tres tipos:
 Radiofrecuencia u ondas de radio:
En radiocomunicaciones, aunque se emplea la palabra “radio”, las transmisiones de
televisión, radio (radiofonía o radiodifusión), radar y telefonía móvil están incluidas en esta
clase de emisiones de radiofrecuencia. Otros usos son audio, video, radionavegación,
servicios de emergencia y transmisión de datos por radio digital; tanto en el ámbito civil
como militar. También son usadas por los radioaficionados.
  Microondas:
Además de su aplicación en hornos microondas, las microondas permiten transmisiones
tanto con antenas terrestres como con satélites. Dada sus frecuencias, del orden de 1 a 10
GHz, las microondas son muy direccionales y solo se pueden emplear en situaciones en que
existe una línea visual entre emisor y receptor. Los enlaces de microondas permiten grandes
velocidades de transmisión, del orden de 10 Mbps.

 Radiación infrarroja:
Es un tipo de radiación electromagnética, de mayor longitud de onda que la luz visible,
pero menor que la de las microondas. Por ello, tiene menor frecuencia que la luz visible y
mayor que las microondas. Su rango de longitudes de onda va desde unos 0,7 hasta los
1000 micrómetros. La radiación infrarroja es emitida por cualquier cuerpo cuya
temperatura sea mayor que 0 Kelvin, es decir, −273,15 grados Celsius (cero absolutos).

Láser:
Amplificación de luz mediante emisión estimulada de radiación) es un dispositivo que
utiliza en simultáneo un efecto de la mecánica cuántica, la emisión inducida o estimulada,
para generar un haz de luz coherente tanto espacial como temporalmente. La coherencia
espacial se corresponde con la capacidad de un haz para permanecer con un pequeño
tamaño al transmitirse por el vacío en largas distancias y la coherencia temporal se
relaciona con la capacidad para concentrar la emisión en un rango espectral muy estrecho.
 Banda de Nombre de Modulación Razón de Aplicaciones
frecuencia frecuencia datos principales
30-300 LF ASK 0,1-100 Navegación
kHz (low frecuency) FSK bps
MSK
300-3000 MF ASK 10-1000 Radio AM
kHz (medium FSK bps comercial
frecuency) MSK
3-30 HF ASK 10-3000 Radio de onda
MHz (high FSK bps corta
frecuency) MSK
30-300 VHF FSK Hasta 100 * Televisión
MHz (very high PSK kbps VHF
frecuency) * Radio FM
300-3000 UHF PSK Hasta 10 * Televisión
MHz (ultra high Mbps UHF
frecuency) * Microondas
terrestres
3-30 SHF PSK Hasta 100 * Microondas
GHz (super high Mbps terrestres
frecuency) * Microondas
satelitales
30-300 EHF PSK Hasta 750 Enlaces
GHz (extremely high Mbps cercanos con
frecuency) punto a punto
experimentales

5- Problema en la transmisión de datos.

También conocidas como perturbaciones en la transmisión, y como su nombre lo indica, se
refieren a los problemas que afectan la transmisión de datos, mismos a los que son
susceptibles todos los dispositivos eléctricos y electrónicos.
 Atenuación:
Es la perdida de energía conforme la señal se propaga hacia su destino. Esta depende del
tipo de medio que se esté usando, la distancia entre el transmisor y el receptor y la
velocidad de transmisión.
 Atenuación en fibra óptica:
También se presenta en las señales ópticas, ya que la fibra óptica absorbe y dispersa parte
de la energía luminosa a medida que el pulso luminoso se desplaza a través de la fibra. Esto
se puede reducir dependiendo de sí se usa fibra de vidrio, si se usa fibra monomodo y
multimodo, y según el tipo de vidrio que se utilice para la fibra.
 Atenuación en ondas de radio y las microondas:
Está atenuación se produce debido a que estas son absorbidas y dispersadas por las
moléculas de la atmosfera. Una de las formas que existen para resolver el problema es
cambiar el medio o utilizar repetidores luego de una distancia determinada. Existen
repetidores para bits eléctricos, ópticos e inalámbricos.
 Reflexión:
Es un fenómeno que puede ser provocado por rupturas de cables. Derivaciones malas y
conectores sueltos, si el pulso o señal incide en un obstáculo se genera un eco que viajará
de regreso. Si se cronometra el intervalo entre él envió del pulso y la recepción del eco, es
posible ubicar el punto de reflexión. Está técnica se llama “Reflectometría en el dominio
del tiempo”.
La reflexión también se produce en el caso de las señales ópticas cuando estas tropiezan
con alguna discontinuidad en el vidrio (medio), como en el caso de un conector enchufado
a un dispositivo. Este fenómeno también se produce en el caso de las ondas de radio y las
microondas, ya que detectan distintas capas en la atmosfera.

 Ruido:
Es el conjunto de señales extrañas a la transmisión que se introduce en el medio de
transmisión, provocando alteraciones de amplitud del voltaje y variaciones de frecuencia.
Tipos de ruido:
 Ruido de intermodulación: cuando distintas frecuencias comparten el mismo medio
de transmisión.
 Ruido blanco: Ruido constante dentro del sistema.
  Distorsión: Misma señal afectada incluso por sí misma.
 Interferencia electromagnética (EMI) e interferencia de la radiofrecuencia (RFI):
Interferencias causadas por las fuentes externas de impulsos eléctricos que atacan la
calidad de las señales eléctricas del cable e incluyen los sistemas de iluminación, los
motores eléctricos y los sistemas de radio. Para evitarlo se puede aumentar el
tamaño de los cables conductores o mejorar el tipo de material aislante empleado,
otro método es el blindaje y la cancelación.
 Ruido impulsivo: son pulsos discontinuos de poca duración y de gran amplitud que
afectan a la señal.
 Ruido de la conexión a tierra de referencia: Son las interferencias en el sistema de
datos debido a que el chasis de un dispositivo informático sirve como la conexión a
tierra de referencia de señal y como conexión a tierra de la línea de alimentación.
 Diafonía: Cuando el ruido eléctrico del cable tiene origen en señales de otros
alambres del cable.
 Ruido de la línea de alimentación: Se origina debido a los campos eléctricos y
magnéticos producidos por la corriente alterna que circula por el cableado de
alimentación común en casas, empresas, entre otros.

Dispersión:
Fenómeno que ocurre cuando los pulsos transmitidos aumentan conforme se propagan, por
consecuencia un bit puede comenzar a interferir con el bit siguiente y confundirlo con los
bits que se encuentran antes y se produce debido a los tipos de medios involucrados

La dispersión se puede solucionar con un adecuado diseño de cables, limitando las

longitudes de los cables y detectando cual es la impedancia adecuada. En el caso de la fibra
óptica, la dispersión se puede controlar usando luz láser con una longitud de onda muy
específica. En el caso de las comunicaciones inalámbricas, la dispersión se puede reducir al
mínimo mediante las frecuencias que se usan para realizar la transmisión.
 Conclusión
El principio básico de la Comunicación se basa en una fuente donde se genera toda la
información a trasmitir, un transmisor que codifica, comprime, cifrar, modular y
multiplexar la información, después le sigue el medio por donde será trasmitida la
información que puede ser guiado o no guiado, le sigue el receptor que hace el proceso
inverso del transmisor para que los datos lleguen a un destino con el resultado esperado.
Errores en la transmisión de datos. En la transmisión de datos cuanto mayor es la trama que
se transmite, mayor es la probabilidad de que contenga algún error. Para detectar errores, se
añade un código en función de los bits de la trama de forma que este código señale si se ha
cambiado algún bit en el camino. Este código debe de ser conocido e interpretado tanto por
el emisor como por el receptor.

Bibliografía
https://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
https://www.google.com/search?
q=simplex+en+medios+de+transmision&tbm=isch&ved=2ahUKEwiqh53KyOH8AhVNL
N8KHSlzDYgQ2-
cCegQIABAA&oq=simplex+en+medios+de+transmision&gs_lcp=CgNpbWcQA1AAWP
AgYLcjaABwAHgAgAG0AogBxxuSAQcwLjYuOC4ymAEAoAEBqgELZ3dzLXdpei1pb
WfAAQE&sclient=img&ei=g4XQY-
q5NM3Y_Aap5rXACA&bih=788&biw=720#imgrc=qlGwEmCEU2oorM
https://es.wikipedia.org/wiki/Cable_de_par_trenzado
https://www.google.com/search?
q=cable+de+par+trenzado+no+apantallado+o+no+blindado&tbm=isch&ved=2ahUKEwiap
JLazOH8AhWLDN8KHY8OAXAQ2-
cCegQIABAA&oq=cable+de+par+trenzado+no+apantallado+o+no+blindado&gs_lcp=Cg
NpbWcQAzoECCMQJzoHCAAQgAQQGDoHCCMQ6gIQJ1CxCFjIFmCmGmgBcAB4A
IABlgKIAfADkgEDMi0ymAEAoAEBqgELZ3dzLXdpei1pbWewAQrAAQE&sclient=im
g&ei=1onQY5rhO4uZ_AaPnYSABw&bih=731&biw=720#imgrc=-Ub96jCmv5OKmM
https://es.wikipedia.org/wiki/Cable_coaxial
https://es.wikipedia.org/wiki/Fibra_%C3%B3ptica
https://es.wikipedia.org/wiki/Fibra_%C3%B3ptica_monomodo
https://es.wikipedia.org/wiki/Fibra_%C3%B3ptica_multimodo
https://es.wikipedia.org/wiki/Radiofrecuencia
https://es.wikipedia.org/wiki/Microondas
https://es.wikipedia.org/wiki/L%C3%A1ser
https://prezi.com/dvanvtxqikeh/problemas-en-la-transmision-de-datos/
https://rodin.uca.es/bitstream/handle/10498/16867/tema05_medios.pdf
