ILN222 - Gestión Energética II

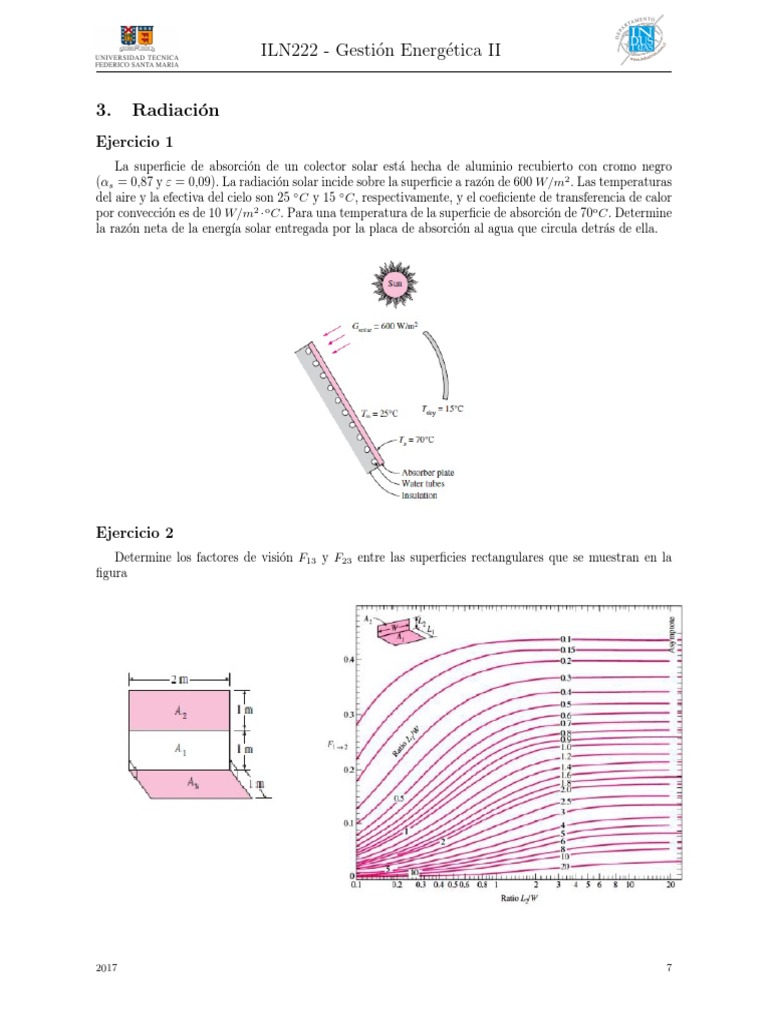

3. Radiación
Ejercicio 1
La superficie de absorción de un colector solar está hecha de aluminio recubierto con cromo negro
(↵s = 0,87 y " = 0,09). La radiación solar incide sobre la superficie a razón de 600 W/m2 . Las temperaturas
del aire y la efectiva del cielo son 25 C y 15 C, respectivamente, y el coeficiente de transferencia de calor
por convección es de 10 W/m2 · o C. Para una temperatura de la superficie de absorción de 70o C. Determine
la razón neta de la energı́a solar entregada por la placa de absorción al agua que circula detrás de ella.

Ejercicio 2
Determine los factores de visión F13 y F23 entre las superficies rectangulares que se muestran en la
figura

2017 7
 ILN222 - Gestión Energética II

Ejercicio 3
Considere una persona cuya área superficial expuesta es de 1.9 m2 , su emisividad es de 0.85 y su
temperatura superficial es de 30o C. Determine la razón de la pérdida de calor de esa persona por radiación
en un cuarto grande cuyas paredes están a una temperatura de:
a) 300 K. R: 26.9 [W]
b) 280 K. R: 187.0 [W]

Ejercicio 4
Una superficie tiene una absortividad de ↵s = 0.85 para la radiación solar, y una emisividad de " =
0,5 a la temperatura ambiente. Se observa que la temperatura de la superficie es de 350 K cuando las
componentes directa y difusa de la radiación solar son GD = 350 Y Gd = 400 W/m2 , respectivamente,
y la radiación directa forma un ángulo de 30o con la perpendicular a la superficie, Considerando que
la temperatura efectiva del cielo es de 280 K, determine la razón neta de la transferencia de calor por
radiación hacia la superficie en ese momento. R: 347 W/m2

Ejercicio 5
Determine el factor de visión F12 de los rectángulos perpendiculares que se muestran en la figura: R:
F12 = 0,075

2017 8
 ILN222 - Gestión Energética II

4. Aislación
Ejercicio 1
Considere un termo de agua eléctrico de 2 metros de altura y 40 cm de diámetro que mantiene el agua
a 55 o C. El tanque está ubicado en una habitación pequeña cuya temperatura promedio es 27 o C y los
coeficientes convectivos son 50 y 12 W/m2 · o C para el interior y exterior del termo respectivamente. El
termo es situado al interior de otro tanque de metal de 46 cm de diámetro y el espacio entre ambos es
cubierto por espuma aislante (k = 0,03 W/mo C). Las resistencias térmicas de las cubiertas metálicas del
termo y es estanque son despreciables debido a su material altamente conductivo y bajo espesor. El precio
de la electricidad es de $0.08 dólares el kW h y el dueño de este termo gasta anualmente $280 dólares por
concepto de calentar agua.
a. Determine la fracción del costo total energético debido a pérdidas de calor del tanque. R: 17,5 %

Si el dueño encuentra un kit de aislación consistente en fibra de vidrio de 3 cm de espesor (k = 0,035

W/mo C), cuyo coste es de 30 dólares,
b. ¿En cuanto tiempo el dueño recuperará la inversión?. R: 1,5 años

Ejercicio 2
Una bola esférica de 5 mm de diámetro a 50 o C es cubierta por aislante de plástico de 1 mm de espesor
(kplastico = 0,13 W/mo C). La bola es expuesta a un ambiente cuyo coeficiente combinado de TdC por
convección y radiación es de 20 W/m2 · o C. Determine si el aislante de la bola aumenta o disminuye la
tasa de transferencia de calor. R: Aumenta la TdC.

2017 9
 ILN222 - Gestión Energética II

5. Superficies Extendidas (Aletas)

Ejercicio 1
El vapor de un sistema de calefacción fluye por tubos cuyo diámetro exterior es de 5 cm y cuyas paredes
se mantienen a 180 o C. Al tubo se le sujetan aletas circulares de la aleación de aluminio 2024-T6 (k =
186 W/(m ·o C)), de diámetro exterior de 6 cm y espesor constante de 1 mm. El espacio entre las aletas
es de 3 mm y, por tanto, se tienen 250 aletas por metro de longitud del tubo. El calor se transfiere al
aire circundante que está a T1 = 25o C, con un coeficiente de transferencia de calor de 40 W/(m2 · o C).
Determine el aumento en la transferencia de calor desde el tubo, por metro de longitud, como resultado
de la adición de las aletas. R: 2639 [W].

Ejercicio 2
Se colocan aletas de aluminio de 1.5 cm de ancho y 10 mm de espesor sobre un tubo de 2.5 cm de
diámetro para disipar el calor. La temperatura de la superficie del tubo es de 170 o C. y la del ambiente
de 25 o C. Calcule el calor perdido por aleta para h = 130 W/m2o C. Suponga que k = 200 W/mo C para
el aluminio. R: 60.97 [W].

Ejercicio 3
Una aleta recta de perfil rectangular tiene una conductividad térmica de 14 W/(m2 · o C), espesor de 2,0
mm, y la longitud de 23 mm. La base de la aleta se mantiene a una temperatura de 220o C mientras que
la aleta está expuesto a un ambiente de convección a 23o C con h = 25 W/(m2 · o C). Calcular la pérdida
de calor por metro de profundidad aleta. R: 182 [W/m].

2017 10
 ILN222 - Gestión Energética II

6. Sistemas Concentrados
Ejercicio 1
Considere una plancha de 1000 W cuya placa base está hecha de la aleación de aluminio 2 024-T6 (⇢
= 2770 kg/m3 , cp = 875 kJ/kg ·o C, ↵ = 7,3 · 10 5 m2 /s). La placa base tiene un área superficial de 0.03
m2 . En un principio, la plancha está en equilibrio térmico con el aire ambiente a 22o C. Si el coeficiente de
transferencia de calor por convección en la superficie de la placa base es 12 W/m2 ·o C y se supone que
85 % del calor generado en los alambres de resistencia se transfiere a la placa, determine el tiempo que
pasará para que la temperatura de ésta R: 51.8 s

Ejercicio 2
Las frutas cı́tricas son muy susceptibles al tiempo frı́o y la exposición prolongada a temperaturas por
debajo de la de congelación puede destruirlas. Considere una naranja de 8 cm de diámetro que está en un
principio a 15o C. En una noche se mueve un frente frı́o y la temperatura ambiente cae de manera repentina
hasta -6o C, con un coeficiente de transferencia de calor por convección de 15 [W/(m2 ·o C)]. Por medio de
las propiedades del agua para la naranja y si las condiciones del ambiente permanecen constantes durante
4 h antes de que pase el frente frı́o, determine si alguna parte de la naranja se congelará esa noche. R:
-4.32 o C

Ejercicio 3 (C)
Se toma un filete de bacalao de dimensiones 12x1x6 cm desde un refrigerador a 0 o C y se sumerge en
aceite caliente a 180 o C. Si las propiedades del sistema son kbacalao = 0,5 W/m · o C, Cp = 2801 J/kg · o C,
↵ = 0,17 · 10 6 m2 /s y h = 100 W/m2 · o C, determine:
a. La temperatura en el centro del filete después de 5 minutos. R: 135 o C
b. Calor absorbido por el filete durante este tiempo. R: 28.9 kJ

2017 11
 ILN222 - Gestión Energética II

7. Combinados
Ejercicio 1
Un foco incandescente es un aparato barato, pero intensamente ineficiente, que convierte la energı́a
eléctrica en luz. Convierte en luz alrededor de 10 % de la energı́a eléctrica que consume, mientras que con-
vierte el 90 % restante en calor. (Un foco fluorescente dará la misma cantidad de luz en tanto que consume
sólo la cuarta parte de la energı́a eléctrica y durará 10 veces más.) El bulbo de vidrio de la lámpara se
calienta con mucha rapidez como resultado de la absorción de todo ese calor y la disipación del mismo
hacia los alrededores, por convección y radiación.

Considere un foco de 100 W y 10 cm de diámetro enfriado por un ventilador que sopla aire a 30 C
hacia aquél a una velocidad de 2 mis. Las superficies circundantes también están a 30 C y la emisividad
del vidrio es de 0.9. Si 10 % de la energı́a pasa a través del bulbo de vidrio como luz, con una absorción
despreciable, y el resto de esa energı́a es absorbida y disipada por el propio bulbo, determine la temperatura
de equilibrio de este último. R: 133.2 o C

Ejercicio 2 (C)
Se tiene una vara de madera de 2.5 cm de diámetro y un metro de largo, que se encuentra inicialmente
a 40 C, expuesta a un flujo de aire caliente, perpendicular al largo de la vara, cuya velocidad es 2 m/s y
temperatura es 560 C. Determine:
a. Coeficiente convectivo de aire en esta situación. R: 27,3 W/m2 · o C

Considerando que el coeficiente obtenido no variará significativamente y que la vara de madera tiene las
siguientes propiedades:
b. Determine la temperatura de ignición de la madera si el tiempo transcurrido desde que la vara se
expuso al aire caliente e hizo ignición fue de 18 minutos. o C. R: 490 o C

c. Calor total transferido a la vara de madera desde que se expuso al aire hasta que alcanzó la tempe-
ratura de ignición. R: 408, 41 kJ

Ejercicio 3 (C)
Se le ha pedido analizar la oportunidad de calentar agua de manera natural en un paı́s pobre de África.
Para ello se debe calentar el agua desde los 55 o F hasta los 189 o F . El dispositivo a evaluar es un colector
solar parabólico. El agua fluye a través de un tubo de aluminio (DI=1.2 in) con un flujo másico de 4
lbm /s, cuya superficie exterior está cubierto por un material cuya finalidad es maximizar la capacidad de
absorción solar y reducir al mı́nimo las pérdidas de calor. Se sabe que la lı́nea central del tubo coincide
con la lı́nea focal del colector.
Si la energı́a solar se transfiere a una tasa neta de 350 Btu/h por cada f t del tubo, determine:

2017 12
 ILN222 - Gestión Energética II

a. Longitud requerida del colector para satisfacer las necesidades de agua caliente especificadas. R:
5513,4 f t
b. Temperatura de la superficie interna del tubo en la salida. R: 189,6 o F
c. ¿La temperatura de salida del agua si se agrega una capa de depósito de mineral (k=1 [Btu/h ft F])
con un espesor de 0.015 ft?. (Para simplificar cálculos utilice el mismo valor del coeficiente convectivo
encontrado en las preguntas anteriores, misma temperatura superficial en la salida del tubo y longitud
del tubo) R: 490 o C
Considere para el flujo interno de una tuberı́a: N u = 3,66 cuando Re < 10000 y y que N u = 0,023 ·
Re0,8 · P r0,33 cuando Re > 10000.

Ejercicio 4 (C)
Los gases de combustión (⇢ = 0,52 kg/m3 ; k = 0,05 W/mo C; µ = 3 · 10 5 kg/ms; Cp = 1005 J/kg o C;
P r = 0,69 ; = 0,002 1/K) de un horno se liberan por una chimenea de aluminio (kal = 237 W/mo C; de
espesor despreciable; largo de la chimenea paralela al techo) se utilizan para calefaccionar el ambiente de la
cocina (¡muy grande!) (⇢ = 1,20 kg/m3 ; µ = 1,8 · 10 5 kg/ms; Cp = 1004 J/kg o C; P r = 0,74; = 0,0034
1/K). Los gases de combustión (Tin = 800 K; w = 0,5 kg/s) entran a la tuberı́a (L = 8 m; D = 0,3 m;
" = 0,9) que está en contacto directo con el aire de la cocina (Tair = 290 K). Si solo para cuantificar el
coeficiente de convección natural y los efectos de la radiación puede aproximar la temperatura de toda la
superficie a 450 K determine:
a. Coeficiente de convección de los gases de combustión. R: hGC = 25,8 W/m2 · o C
b. Coeficiente de convección del aire que rodea a la tuberı́a. R: hair = 8,65 W/m2 · o C
c. Temperatura de salida de los gases de combustión.R: T = 721,3 K
Mediante la instalación de aletas (raleta = 0,4 m; espesor t = 0,001 m) de aluminio usted logró reducir
la temperatura de salida de los gases en 50 K la tasa de TdC y aumentar la temperatura ambiente en 6
K. Si asumimos que los coeficientes convectivos calculados anteriormente no varı́an y que los efectos de
radiación se vuelven despreciables, calcule:
d. Número de aletas que se instalaron en la tuberı́a. R: N = 81 aletas
e. Efectividad de una aleta. R: " = 904,5
f. Efectividad del sistema nuevo con aletas. R: "G = 1,635
Considere que para convección forzada si el flujo es laminar (Re < 2300) N u = 3,66 si Ts es constante
o N u = 4,36 si qs (flujo de calor sobre la superficie) es constante. En cambio, si el flujo es turbulento,
se asume que N u = 0,023Re0,8 P rn , donde n = 0,3 si el fluido se está enfriando o n = 0,4 si el fluido
en cuestión se está calentando. Mientras que para convección natural puede usar las expresiones que se
encuentran al final de ese enunciado (página 13). Para calcular el número de Grashof ocupe la siguiente
expresión: Gr = g (Ts Tamb )L3c /⌫ 2

2017 13
 ILN222 - Gestión Energética II

8. Anexos

Figura 1: Propiedades del Agua Saturada

2017 14
 ILN222 - Gestión Energética II

Figura 2: Propiedades del Aire

2017 15
 ILN222 - Gestión Energética II

Figura 3: Gráfico de Eficiencia de Aletas

2017 16
 ILN222 - Gestión Energética II

Figura 4: Análisis de cuerpos concentrados para un cilindro

2017 17
 ILN222 - Gestión Energética II

Figura 5: Análisis de cuerpos concentrados para una esfera

2017 18
 ILN222 - Gestión Energética II

Figura 6: Análisis de cuerpos concentrados para una placa plana

2017 19
