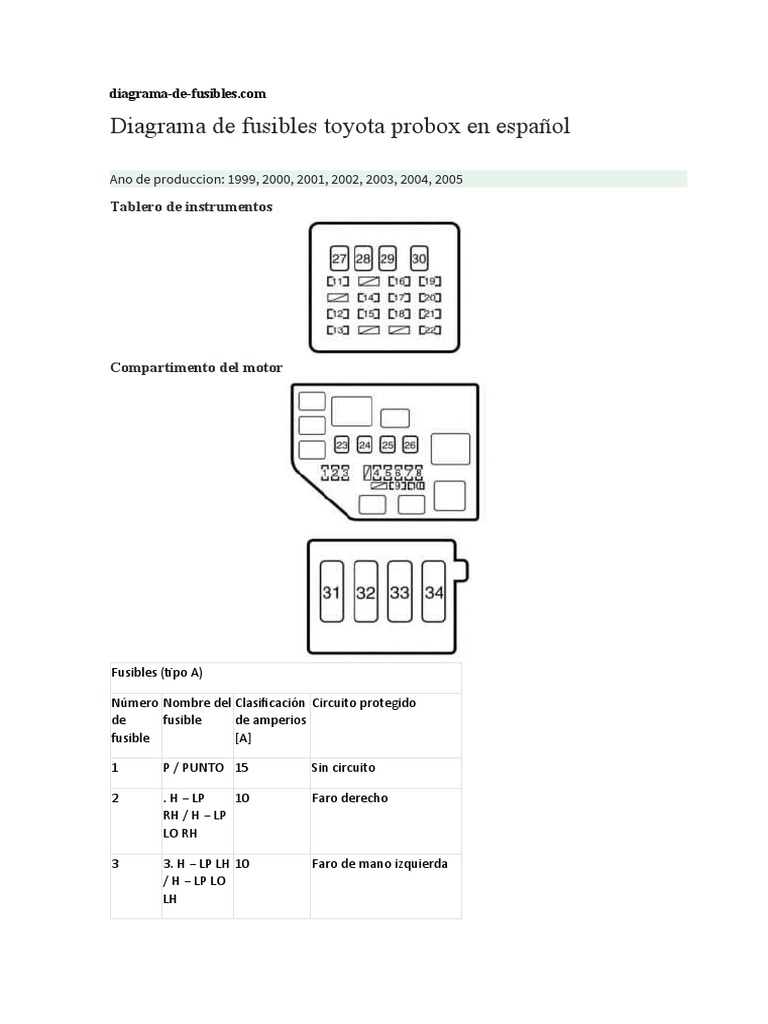

Diagrama de fusibles toyota probox en español

Ano de produccion: 1999, 2000, 2001, 2002, 2003, 2004, 2005

Tablero de instrumentos

Compartimento del motor

Fusibles (tipo A)

Número Nombre del Clasificación Circuito protegido

de fusible de amperios
fusible [A]

1 P / PUNTO 15 Sin circuito

2 . H − LP 10 Faro derecho
RH / H − LP
LO RH

3 3. H − LP LH 10 Faro de mano izquierda

/ H − LP LO
LH
4 ST 30 Arranque

5 AM2 15 Sistema de arranque,

sistema de airbag SRS,
sistema de inyección de
combustible
multipuerto / sistema de
inyección de combustible
multipuerto secuencial,
sistema de advertencia
de descarga

6 BOCINA 15 Bocina

7 EFI 15 Sistema de inyección de

combustible
multipuerto / sistema de
inyección de combustible
multipuerto secuencial

8 DOME 15 Luz interior, medidores

de metros

9 AHORRAR 15 Repuesto

10 AHORRAR 30 Repuesto

11 MEDIDOR 10 Luces de marcha atrás,

sistema de carga, sistema
de aire acondicionado,
medidores

12 ACC 15 Encendedor de cigarros

13 A.C 7,5 El sistema de aire

acondicionado

14 LIMPIADOR 20 Limpiaparabrisas y
lavaparabrisas,
limpiaparabrisas y
lavaparabrisas trasero

15 ECU − IG 7,5 Sistema de frenos

antibloqueo, ventilador
de enfriamiento eléctrico

16 D/L 25 Sistema de bloqueo de

puerta eléctrico

17 ECU-D 7,5 Sistema de airbag

18 DAB 7,5 Sistema de diagnóstico a

 bordo

19 COLA 10 Luces traseras, luces de

estacionamiento, luces
de matrícula,
iluminaciones

20 NIEBLA 15 Sin circuito

21 HAZ 10 Luces de señal de giro,

luces intermitentes de
emergencia

22 PARO 10 Luces de freno, luz de

freno montada en alto,
sistema de frenos
antibloqueo, sistema de
bloqueo de cambios,
sistema de inyección de
combustible
multipuerto / sistema de
inyección de combustible
multipuerto secuencial

Fusibles (tipo B)

23 HTR SUB2 50 Sin circuito

24 HTR SUB1 50 El sistema de aire

acondicionado

25 I+D+i. 30 Ventilador de
enfriamiento eléctrico

26 . CL − ACT2 30 Sin circuito

27 AM1 40 Fusibles “ACC”,

“GAUGE”, “WIPER” y
“ECU − IG”

28 POTENCIA 30 Sin circuito

29 HtR 40 El sistema de aire

acondicionado

30 DEF 30 Sistema de
desempañador de la
ventana trasera

Fusible (tipo C)

31 PRINCIPAL 60 “EFI”, “DOME”, “HORN”,

 “ST”, “AM2”, “H − LP LH”,
“H − LP RH”, “H − LP LH
(HI)”, “H − LP RH ( HI) ”,
fusible“ H − LP LH (LO)
”y“ H − LP RH (LO) ”

32 CL − ACT1 60 Sin circuito

33 ALT 12 Fusibles “ECU − B”,

“TAIL”, “D / L”, “OBD”,
“AC”, “HTR”, “POWER”,
“STOP” y “DEF”

34 ABS 60 Anti-lock brake system
