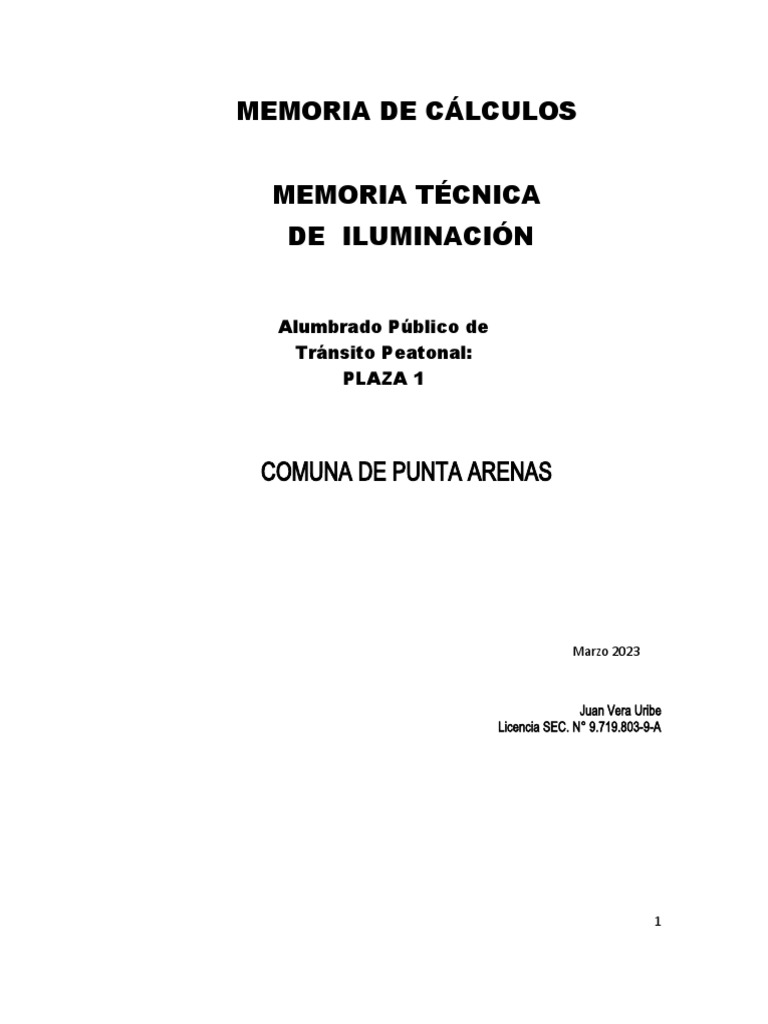

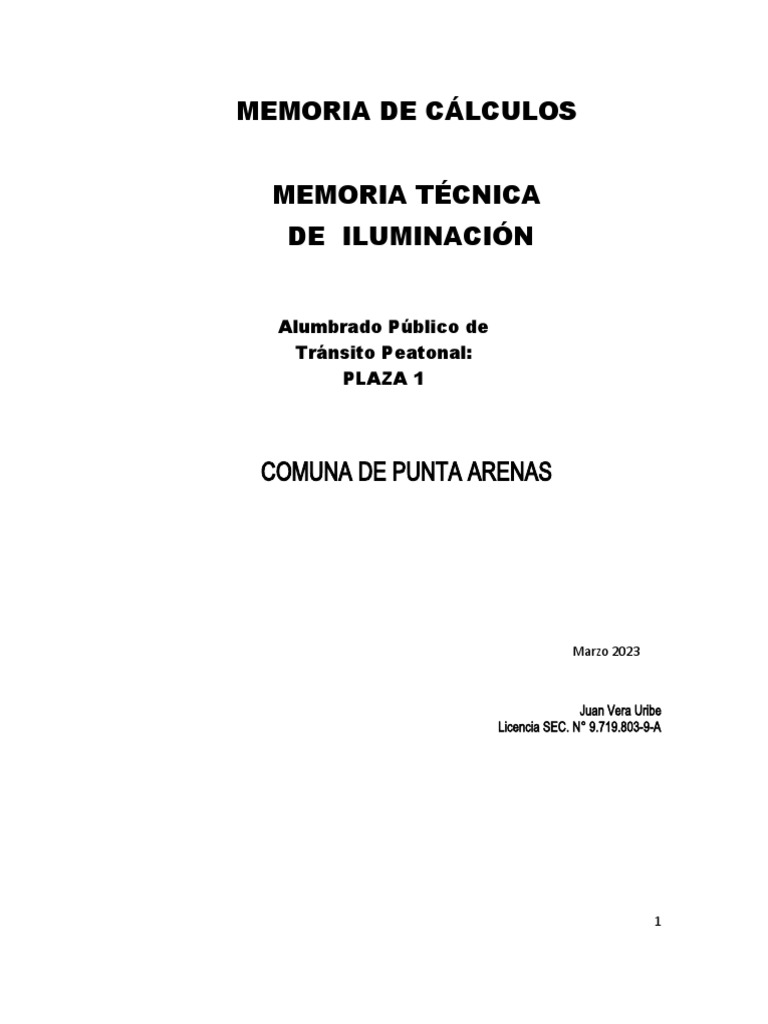

MEMORIA DE CÁLCULOS

MEMORIA TÉCNICA
DE ILUMINACIÓN

Alumbrado Público de
Tránsito Peatonal:
PLAZA 1

COMUNA DE PUNTA ARENAS

Marzo 2023

Juan Vera Uribe

Licencia SEC. N° 9.719.803-9-A

1
 DESCRIPCIÓN DE LA OBRA:

Las instalaciones, de este proyecto se encuentran enmarcadas dentro del

programa Mejoramiento Plaza 1, comuna de Punta Arenas.
El tramo comprendido por la plaza, está conformado por la instalación de 14
luminarias LED 50W, Marca ATP, modelo VENUS tipo luminaria pública
La instalación es subterránea, las partes metálicas de las pagodas fueron
debidamente aterrizadas. Cada una consta con un disyuntor de 6 A, instalado en
la camarilla de registro del ducto de la luminaria.
El tramo tiene un empalme individual, monofásico normalizado y consensuado
con la I. Municipalidad, quién se hará cargo de la mantención, y la Empresa
Distribuidora Edelmag.

CÁLCULOS JUSTIFICATIVOS

1. Emplazamiento de la instalación de Alumbrado público.

Las instalaciones, propósito de este proyecto se encuentran distribuidas por la
plazoleta.

2
2. Evaluación de las necesidades de iluminación.

Del proyecto, se define como necesidad básica:

 La necesidad de satisfacer el confort y seguridad necesarios en las áreas

de circulación peatonal.

3. Tipo de Vía y Clase de Alumbrado

Teniendo presente las consideraciones anteriores, se determina una vía de

alumbrado clase P6. (Vías que cuentan con un tránsito peatonal inferior a 60
peatones por hora).

4. Diseño

Consiste en un Proyecto de Alumbrado Público de Tránsito Peatonal, con

Luminarias de Alumbrado público Led de 50W, para satisfacer el confort de los
peatones que transitan por la avenida y plazoleta.

 Para las áreas de camino peatonal se instalaron 14 postes ornamentales de

4,5m de altura y lámparas led de 50W, con un vano promedio de 9.0m cada
uno.

5. Valores / resultados lumínicos.

Peatonal

3
4
5
6
7
8
9
10
11
6. Factor de mantenimiento aplicado en el cálculo:

Para el cálculo se aplica factor de mantenimiento de 0.85

7. Identificación y descripción de las luminarias

 14 Postes galvanizados 4.5m de altura, cabezal tipo AMPULLA Flujo

luminoso (Luminaria): 3586 lm Flujo luminoso (Lámpara): 5600 lm potencia
lámpara 50W

8. Programa o software de cálculo utilizado.

Se utilizó el software Dialux 4.12

12
9. Resultados de los cálculos y diseños geométricos presentados en forma
numérica y gráfica, con los valores de cálculos correspondientes.

13
14
15
16
10. Tabla de resultados de los puntos medidos de las mediciones en terreno.

MEDICIONES EN TERRENO

Instrumento Amprobe LM-80

Medición Potencia
ITEM
LUX Lámpara
1 9.5 50W
2 8.7 50W
3 9.8 50W
4 13.2 50W
5 10.4 50W
6 14.5 50W
7 9.5 50W
8 8.7 50W
9 12.4 50W
10 14.5 50W
11 9.6 50W
12 10.8 50W
13 12.4 50W
14 13.3 50W

11. Relación L/E.

17
12. Eficiencia Energética.

 Sistema de encendido y apagado de la luminarias se efectuará por medio

de fotocelda.

 La fotocelda instalada en el poste de acometida actúa sobre la totalidad de

la instalación.

 El tránsito peatonal por la calzada es de un promedio de 35 personas

diarias, evaluado entre las 8.00hrs y las 20.00hrs, durante una semana
completa (lunes a domingo) entre los meses de Enero a Mayo de 2021.

13. Programa de Mantenimiento.

Una vez energizada la instalación, esta queda sujeta al plan de mantenimiento de

la I. Municipalidad de Punta Arenas.

18
