UNIVERSIDAD T ECNOLÓGICA NACIONAL M ECÁ NICA DE FLUIDOS - 2023

FACULTAD REGIONAL CONCORDIA I NGENIER ÍA INDUSTRIAL

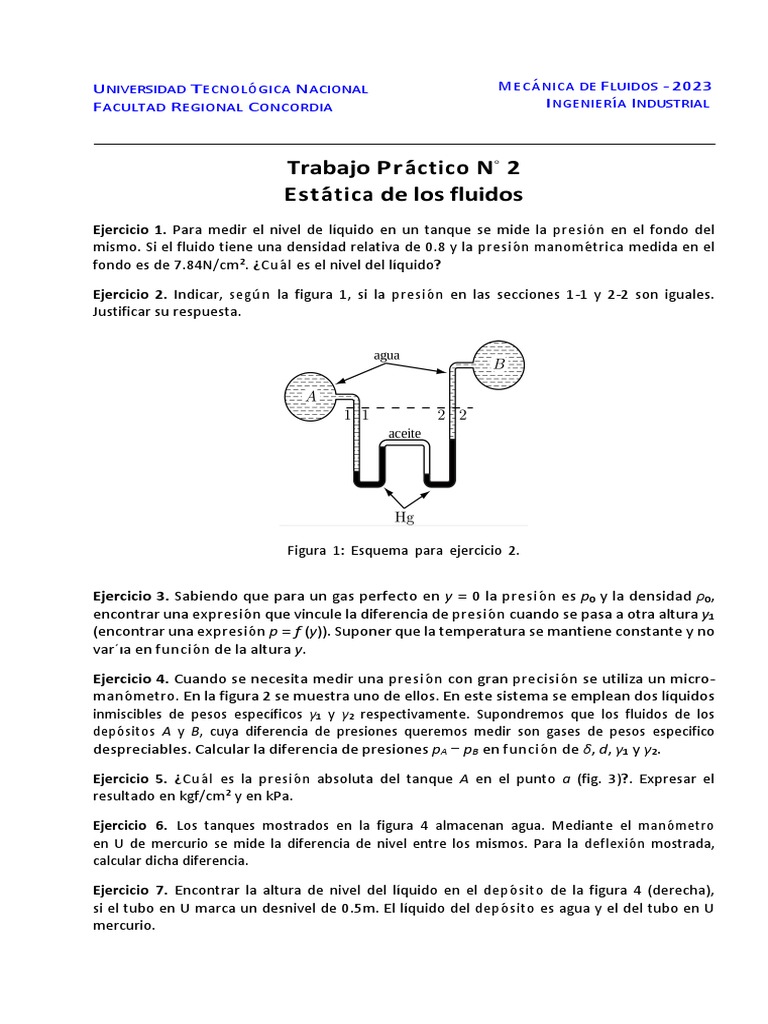

Trabajo Práctico N◦ 2
Estática de los fluidos
Ejercicio 1. Para medir el nivel de líquido en un tanque se mide la presión en el fondo del
mismo. Si el fluido tiene una densidad relativa de 0.8 y la presión manométrica medida en el
fondo es de 7.84N/cm2. ¿Cuál es el nivel del líquido?

Ejercicio 2. Indicar, segú n la figura 1, si la presión en las secciones 1-1 y 2-2 son iguales.
Justificar su respuesta.

Figura 1: Esquema para ejercicio 2.

Ejercicio 3. Sabiendo que para un gas perfecto en y = 0 la presión es p0 y la densidad ρ0,

encontrar una expresión que vincule la diferencia de presión cuando se pasa a otra altura y1
(encontrar una expresión p = f (y)). Suponer que la temperatura se mantiene constante y no
var´ıa en función de la altura y.

Ejercicio 4. Cuando se necesita medir una presión con gran precisión se utiliza un micro-
manómetro. En la figura 2 se muestra uno de ellos. En este sistema se emplean dos líquidos
inmiscibles de pesos específicos γ1 y γ2 respectivamente. Supondremos que los fluidos de los
depósitos A y B, cuya diferencia de presiones queremos medir son gases de pesos especifico
despreciables. Calcular la diferencia de presiones pA − pB en función de δ, d, γ1 y γ2.

Ejercicio 5. ¿Cuál es la presión absoluta del tanque A en el punto a (fig. 3)?. Expresar el
resultado en kgf/cm2 y en kPa.

Ejercicio 6. Los tanques mostrados en la figura 4 almacenan agua. Mediante el manómetro

en U de mercurio se mide la diferencia de nivel entre los mismos. Para la deflexión mostrada,
calcular dicha diferencia.

Ejercicio 7. Encontrar la altura de nivel del líquido en el depósito de la figura 4 (derecha),

si el tubo en U marca un desnivel de 0.5m. El líquido del depósito es agua y el del tubo en U
mercurio.
MEC. DE FLUIDOS - 2023 - P RÁCTICO 2 ING. INDUSTRIAL UTN-FRCON 2

Figura 2: Esquema para ejercicio 4.

Figura 3: Esquema para ejercicio 5.

Figura 4: Esquema para ejercicio 6 (izquierda) y ejercicio 7 (derecha).

Ejercicio 8. En la figura 5 (izquierda) se esquematiza un manómetro de campana invertida.

Consta de una campana cilíndrica de eje vertical, que a medida que aumenta la presión p2, se
desplaza verticalmente, venciendo la resistencia de un resorte calibrado. Dependiendo de la pre-
sión p1 (que puede ser atmosférica, o vacío) podrá medir presiones manométricas o absolutas.
Si la presión p1, no cambia, y la presión p2 aumenta 1mm (de columna de agua), ¿q ué despla-
zamiento vertical se puede esperar de la campana?, siendo la constante del resorte k = 200N/m
y el radio de la campana 100mm.

Ejercicio 9. ¿Cuál es la densidad relativa del fluido A mostrado en la figura 5 (derecha)?

Ejercicio 10. En un acuario mostrado en la figura 6 (izquierda) se colocarán ventanas de vidrio

circulares de 1m de diámetro, si la parte superior de la ventana se encuentra a 2m de profundidad
calcular cual ser á la fuerza que actú a sobre ella y su punto de aplicación respecto
MEC. DE FLUIDOS - 2023 - P RÁCTICO 2 ING. INDUSTRIAL UTN-FRCON 3

Figura 5: Esquema para ejercicio 8 (izquierda) y ejercicio 9 (derecha).

del nivel del líquido.

Figura 6: Esquema para ejercicio 10 (izquierda) y ejercicio 11 (derecha).

Ejercicio 11. Un tanque tiene una boca de hombre circular de 762mm de diámetro (figu-
ra 6 - derecha). Si la altura del nivel del líquido dentro del tanque es de 8m, la densidad relativa
de 0.95 y sobre la superficie libre del mismo se mantiene una presión manométrica de
100mmcolumna de agua, encontrar a q ué esfuerzo estaran sometidos los bulones que cierran la
entrada de hombre.
MEC. DE FLUIDOS - 2023 - P RÁCTICO 2 ING. INDUSTRIAL UTN-FRCON 4

Ejercicio 12. ¿ Qué altura h del agua h ar á girar la compuerta en el sentido de las agujas
del reloj (figura 7 - izquierda)? La compuerta tiene 3m de ancho. Despreciar el peso de la
compuerta.

Figura 7: Esquema para ejercicio 12 (izquierda) y ejercicio 13 (derecha).

Ejercicio 13. El manómetro de la figura 7 - derecha indica una presión de 20000N/m2. Si la

compuerta de cierre es rectangular de 1m por 2m y pivota alrededor del punto A encontrar la fuerza
vertical F necesaria para mantenerla cerrada. Expresarla en N y t. El líquido es agua.

Ejercicio 14. El cilindro contiene el agua en la forma indicada en la figura 8 - izquierda.

Determinar:

a) La fuerza por metro que lo mantiene oprimido contra la presa.

b) Su peso por metro de longitud.

c) Su peso específico relativo.

Figura 8: Esquema para ejercicio 14 (izquierda) y ejercicio 15 (derecha).

Ejercicio 15. Se muestra un vertedero cilíndrico (figura 8 - derecha), que tiene un diámetro de
3m y una longitud de 6m. Calcule la magnitud y la dirección de la fuerza resultante respecto de
la dirección horizontal, causada por los fluidos sobre el vertedero. Exprese los resultados en kN.
MEC. DE FLUIDOS - 2023 - P RÁCTICO 2 ING. INDUSTRIAL UTN-FRCON 5

Ejercicio 16. En la figura 9 se muestra una compuerta radial muy usual en obras hidráulicas.
Para moverla se hace girar mediante un motor eléctrico el eje de la misma que se dispone
sobre el centro de la circunferencia. Despreciando el peso de la compuerta, determinar el par
(momento) que debe realizar el motor. Determinar la fuerza horizontal y su línea de acción, la fuerza
vertical y su línea de acción que actúan sobre la compuerta radial.

Figura 9: Esquema para ejercicio 16.
