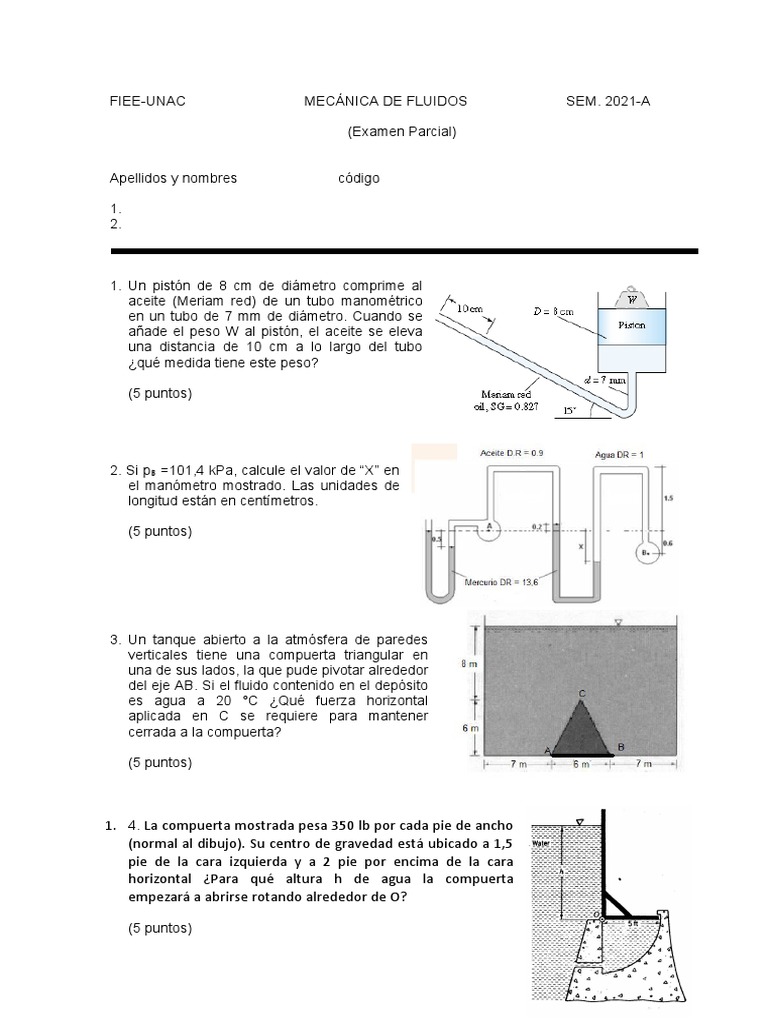

Este documento presenta un examen parcial de Mecánica de Fluidos con 4 preguntas. La primera pregunta involucra calcular el peso requerido para elevar un pistón de aceite una distancia dada. La segunda pregunta pide calcular el valor de "X" en un manómetro dado una presión. La tercera pregunta involucra calcular la fuerza horizontal requerida para mantener cerrada una compuerta triangular en un tanque de agua. La cuarta pregunta calcula la altura de agua requerida para que la compuerta empiece a abrirse
Este documento presenta un examen parcial de Mecánica de Fluidos con 4 preguntas. La primera pregunta involucra calcular el peso requerido para elevar un pistón de aceite una distancia dada. La segunda pregunta pide calcular el valor de "X" en un manómetro dado una presión. La tercera pregunta involucra calcular la fuerza horizontal requerida para mantener cerrada una compuerta triangular en un tanque de agua. La cuarta pregunta calcula la altura de agua requerida para que la compuerta empiece a abrirse
Este documento presenta un examen parcial de Mecánica de Fluidos con 4 preguntas. La primera pregunta involucra calcular el peso requerido para elevar un pistón de aceite una distancia dada. La segunda pregunta pide calcular el valor de "X" en un manómetro dado una presión. La tercera pregunta involucra calcular la fuerza horizontal requerida para mantener cerrada una compuerta triangular en un tanque de agua. La cuarta pregunta calcula la altura de agua requerida para que la compuerta empiece a abrirse
aceite (Meriam red) de un tubo manométrico en un tubo de 7 mm de diámetro. Cuando se añade el peso W al pistón, el aceite se eleva una distancia de 10 cm a lo largo del tubo ¿qué medida tiene este peso?
(5 puntos)
2. Si pB =101,4 kPa, calcule el valor de “X” en
el manómetro mostrado. Las unidades de longitud están en centímetros.
(5 puntos)
3. Un tanque abierto a la atmósfera de paredes
verticales tiene una compuerta triangular en una de sus lados, la que pude pivotar alrededor del eje AB. Si el fluido contenido en el depósito es agua a 20 °C ¿Qué fuerza horizontal aplicada en C se requiere para mantener cerrada a la compuerta?
(5 puntos)
1. 4. La compuerta mostrada pesa 350 lb por cada pie de ancho
(normal al dibujo). Su centro de gravedad está ubicado a 1,5 pie de la cara izquierda y a 2 pie por encima de la cara horizontal ¿Para qué altura h de agua la compuerta empezará a abrirse rotando alrededor de O?
