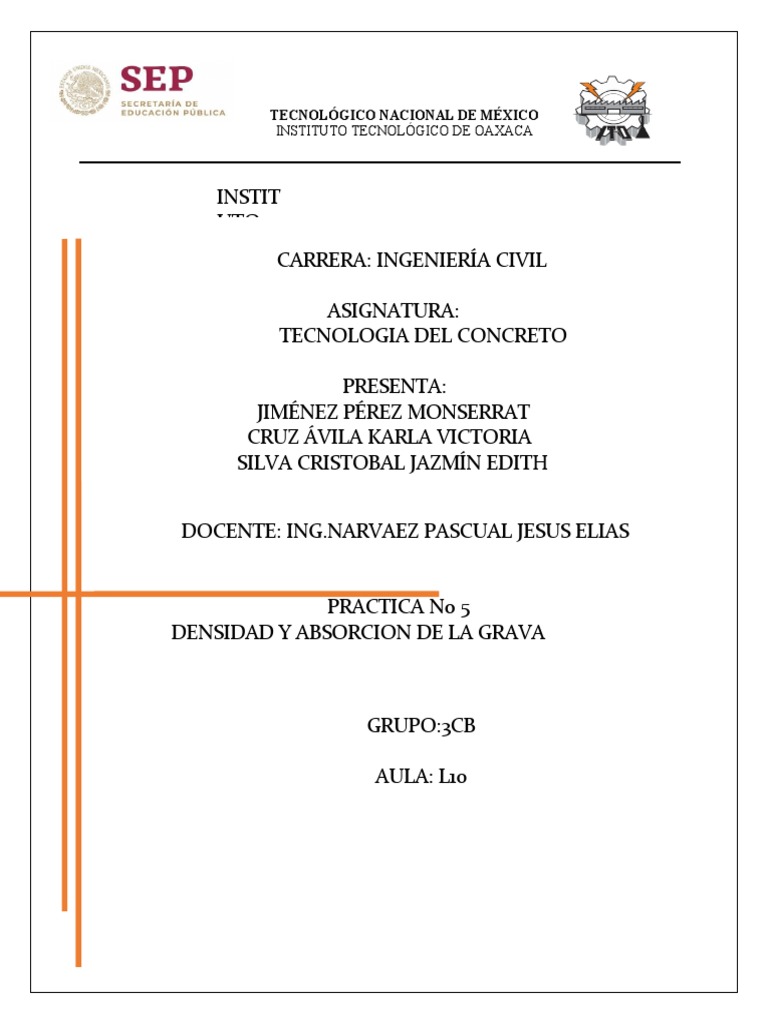

TECNOLÓGICO NACIONAL DE MÉXICO

INSTITUTO TECNOLÓGICO DE OAXACA

INSTIT
UTO
CARRERA: INGENIERÍA CIVIL

ASIGNATURA:
TECNOLOGIA DEL CONCRETO

PRESENTA:
JIMÉNEZ PÉREZ MONSERRAT
CRUZ ÁVILA KARLA VICTORIA
SILVA CRISTOBAL JAZMÍN EDITH

DOCENTE: ING.NARVAEZ PASCUAL JESUS ELIAS

PRACTICA No 5
DENSIDAD Y ABSORCION DE LA GRAVA

GRUPO:3CB

AULA: L10
Índice

Objetivo de la practica …………………………………………………….pag 1

Introducción ……………………………………………………………….pag 1
Materiales ………………………………………………………………….pag 2
Procedimiento …………………………………………………………….pag 2
Cálculos ……………………………………………………………………pag 3
Ilustraciones ………………………………………………………………pag 4
Conclusión ……………………………………………………………….pag 5
Referencias bibliográficas ………………………………………………pag 5
OBJETIVO DE LA PRÁCTICA

Determinar la absorción de los agregados (gruesos) a partir del humedecimiento

de estos en un tiempo determinado.
INTRODUCCIÓN
Una de las propiedades físicas de los agregados es la densidad. Al realizar esta
práctica de laboratorio podemos decir que de acuerdo con los tipos de agregados
encontraremos partículas que tienen poros saturables que dependiendo de su
permeabilidad pueden estar vacíos parcialmente saturados o totalmente llenos de
agua, generando así una serie de estados de humedad y densidad.
Se denomina grava a las rocas sedimentarias detríticas producto de la división
natural o artificial de otras rocas y minerales.
Los agregados pétreos generalmente se almacenan en sitios próximos a la obra,
en donde quedan a la intemperie y como es natural se encuentran expuestos a los
cambios atmosféricos por lo que al presentarse una lluvia absorbería agua hasta
quedar totalmente saturado. Como en la clasificación de la mezcla de concreto, el
agua interviene directamente en la reacción química con el cemento. Es
indispensable conocer la humedad de los agregados (pétreos), para hacer ajustes
en el aguade mezcla con el fin de que estas permanezcan inalterables. Para poder
realizar lo anterior, presentaremos en forma gráfica los diferentes estados de
humedad de los agregados pétreos, considerando que se tuviera un corte
transversal de una piedra en forma esférica.
a) Secado en horno o estufa. el material pétreo se somete a una temperatura entre
100 y 110° C, perdiendo toda su humedad. Su peso solo corresponderá a la
materia sólida.
b) Secado en la intemperie. Cuando el material se encuentra a la intemperie sujeto
a los rayos solares, pudiendo llegar a perder solo parte de su humedad interior,
quedando en la porción central algo de esta.
c) Saturado interiormente. Si el material se satura de humedad y se seca
superficialmente, tendrá una condición especial que sirve de pronto de 4 partida
para el cálculo de mezcla de concreto, ya que en esta condición el material no
absorberá agua de la mezcla y esta solo servirá para reaccionar con el cemento
en un 15 a 25% y con el resto recubrir a los agregados para servir de lubricante
del conjunto.
d) Saturado de humedad. Se presenta cuando el material se encuentra saturado
de agua, y además tiene agua superficial que se conoce como agua de absorción
por lo que se dice que está saturado.
Materiales
Bascula

Vaso de precipitado

Franela

Charola

Horno o estufa

Bureta

PROCEDIMIENTO: Adsorción de la grava

1.- Se escoge una muestra representativa de 300 gr del agregado

grueso, Fig. 1 )
2- Se procede a lavarla y sumergirla en el balde con agua , cuidando de
limpiar su superficie eliminando el polvo y partículas que se adhieren a la
grava. (Fig. 2 )

3.-Se toma la muestra secándola parcialmente con una toalla o franela

hasta eliminar partículas visibles de agua en la superficie. Se tiene en
cuenta que las partículas más grandes se secan por separado. Cuando
las partículas tienen un color mate es porque ya están en la condición
saturada y superficialmente seca (S.S.S.S. Estado saturado
superficialmente seco). (Fig. 3)

4.- Con la balanza debidamente calibrada se pesa la grava

superficialmente seca (Fig 4)

6.- Posteriormente se lleva a la estufa. Para saber si ya esta seco se usa

7.- Y se pesa , con este dato determinemos el porcentaje de la adsorción
de la grava.
Cálculos

Para el cálculo, tanto las densidades como la absorción para el agregado

grueso se calculan de la siguiente manera:

En donde:
G.E.= Gravedad especifica de la grava.

P.H.= Peso húmedo (en gramos)

V= Volumen del agua. (cm. 3 ) = ml = gr.

λW=Densidad absoluta del agua. (Gr. /cm. 3 ) = 1

El porcentaje de absorción se calcula con la siguiente fórmula:

En donde:

A= Porcentaje de absorción.

Ph= Peso húmedo. Ps= Peso seco.

300 gramos para calentar (absorción)

Perdió 4 gramos ------ 1.35 % de absorción
300 gramos de grava sin secar (porcentaje de humedad)
294 -------------------- 2%
500/210=2.38=2.4% densidad de la grava
 Ilustraciones

figura 1 figura 2

figura 3
Conclusión

El proceso de granulometría de la grava y la arena tienen un proceso similar al

inicio para efectuarlas, por lo cual se puede decir que retroalimentamos lo
anteriormente visto en la práctica pasada. Cabe destacar que se cumplieron los
objetivos planteados y aprendimos conceptos básicos para poder aplicar estas
pruebas en nuestra carrera. Uno de los únicos inconvenientes que se vio
generado por el planteamiento anterior fue el resultado de la grava, que se sale de
los parámetros y queda una línea fuera de la gráfica, la cual se clasifica como mal
graduada, pero adquirimos los conocimientos necesarios para realizar por nuestra
cuenta esta práctica así que cumplidos los demás objetivos y competencias de la
materia podemos decir que todo lo demás fue un éxito

REFERENCIAS BIBLIOGRÁFICAS

Steven H. Kosmata y William C.1992. Diseño y control de mezclas de concreto.

Panarese,Portland Cement Asociation.IMCYC, A. C.

AASHTO 93, Guía para el diseño de pavimentos. American Association of State

Highway and Transportation Officials.

Neville A. M. (1999), “Tecnología del Concreto”, 1ª. Edición, Instituto Mexicano del
Cemento y del Concreto, A.C.

Torres M. A. (1989), “Concreto”, Patria, México D.F.
