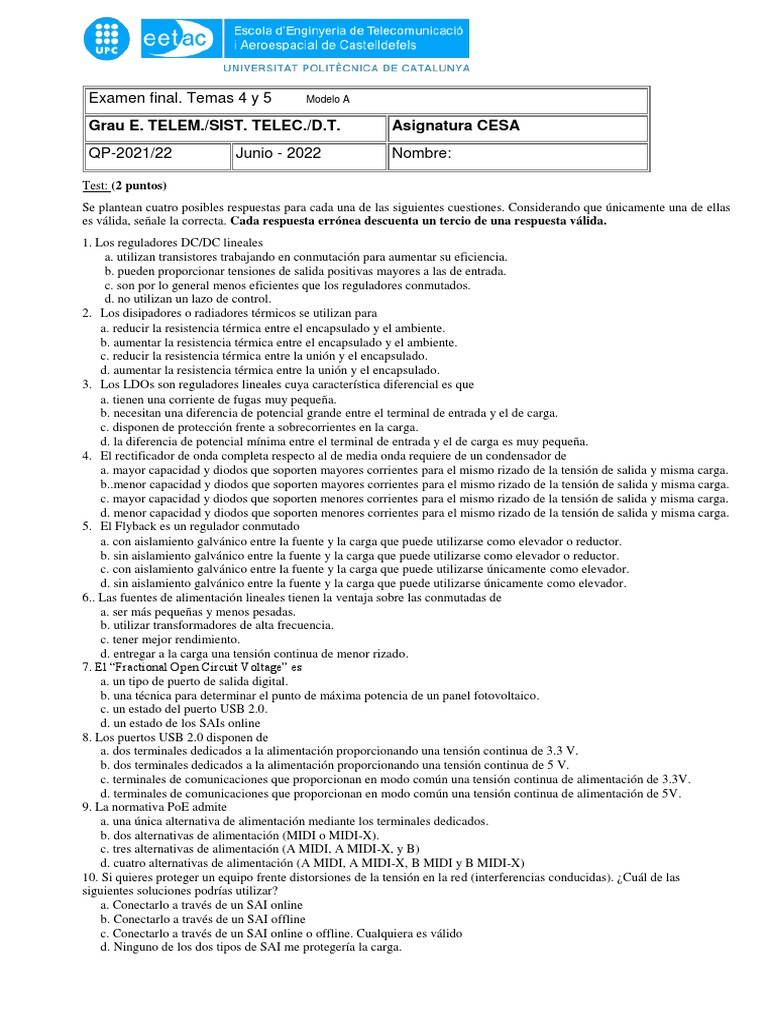

Examen final.

Temas 4 y 5 Modelo A

Grau E. TELEM./SIST. TELEC./D.T. Asignatura CESA

QP-2021/22 Junio - 2022 Nombre:

Test: (2 puntos)
Se plantean cuatro posibles respuestas para cada una de las siguientes cuestiones. Considerando que únicamente una de ellas
es válida, señale la correcta. Cada respuesta errónea descuenta un tercio de una respuesta válida.
1. Los reguladores DC/DC lineales
a. utilizan transistores trabajando en conmutación para aumentar su eficiencia.
b. pueden proporcionar tensiones de salida positivas mayores a las de entrada.
c. son por lo general menos eficientes que los reguladores conmutados.
d. no utilizan un lazo de control.
2. Los disipadores o radiadores térmicos se utilizan para
a. reducir la resistencia térmica entre el encapsulado y el ambiente.
b. aumentar la resistencia térmica entre el encapsulado y el ambiente.
c. reducir la resistencia térmica entre la unión y el encapsulado.
d. aumentar la resistencia térmica entre la unión y el encapsulado.
3. Los LDOs son reguladores lineales cuya característica diferencial es que
a. tienen una corriente de fugas muy pequeña.
b. necesitan una diferencia de potencial grande entre el terminal de entrada y el de carga.
c. disponen de protección frente a sobrecorrientes en la carga.
d. la diferencia de potencial mínima entre el terminal de entrada y el de carga es muy pequeña.
4. El rectificador de onda completa respecto al de media onda requiere de un condensador de
a. mayor capacidad y diodos que soporten mayores corrientes para el mismo rizado de la tensión de salida y misma carga.
b..menor capacidad y diodos que soporten mayores corrientes para el mismo rizado de la tensión de salida y misma carga.
c. mayor capacidad y diodos que soporten menores corrientes para el mismo rizado de la tensión de salida y misma carga.
d. menor capacidad y diodos que soporten menores corrientes para el mismo rizado de la tensión de salida y misma carga.
5. El Flyback es un regulador conmutado
a. con aislamiento galvánico entre la fuente y la carga que puede utilizarse como elevador o reductor.
b. sin aislamiento galvánico entre la fuente y la carga que puede utilizarse como elevador o reductor.
c. con aislamiento galvánico entre la fuente y la carga que puede utilizarse únicamente como elevador.
d. sin aislamiento galvánico entre la fuente y la carga que puede utilizarse únicamente como elevador.
6.. Las fuentes de alimentación lineales tienen la ventaja sobre las conmutadas de
a. ser más pequeñas y menos pesadas.
b. utilizar transformadores de alta frecuencia.
c. tener mejor rendimiento.
d. entregar a la carga una tensión continua de menor rizado.
7. El “Fractional Open Circuit Voltage” es
a. un tipo de puerto de salida digital.
b. una técnica para determinar el punto de máxima potencia de un panel fotovoltaico.
c. un estado del puerto USB 2.0.
d. un estado de los SAIs online
8. Los puertos USB 2.0 disponen de
a. dos terminales dedicados a la alimentación proporcionando una tensión continua de 3.3 V.
b. dos terminales dedicados a la alimentación proporcionando una tensión continua de 5 V.
c. terminales de comunicaciones que proporcionan en modo común una tensión continua de alimentación de 3.3V.
d. terminales de comunicaciones que proporcionan en modo común una tensión continua de alimentación de 5V.
9. La normativa PoE admite
a. una única alternativa de alimentación mediante los terminales dedicados.
b. dos alternativas de alimentación (MIDI o MIDI-X).
c. tres alternativas de alimentación (A MIDI, A MIDI-X, y B)
d. cuatro alternativas de alimentación (A MIDI, A MIDI-X, B MIDI y B MIDI-X)
10. Si quieres proteger un equipo frente distorsiones de la tensión en la red (interferencias conducidas). ¿Cuál de las
siguientes soluciones podrías utilizar?
a. Conectarlo a través de un SAI online
b. Conectarlo a través de un SAI offline
c. Conectarlo a través de un SAI online o offline. Cualquiera es válido
d. Ninguno de los dos tipos de SAI me protegería la carga.
 Examen final. Temas 4 y 5 Modelo B

Grau E. TELEM./SIST. TELEC./D.T. Asignatura CESA

QP-2021/22 Junio – 2022 Nombre:

Test: (2 puntos)
Se plantean cuatro posibles respuestas para cada una de las siguientes cuestiones. Considerando que únicamente una de ellas
es válida, señale la correcta. Cada respuesta errónea descuenta un tercio de una respuesta válida.
1. Los reguladores DC/DC conmutados
a. no utilizan bobinas o transformadores para ser integrables.
b. pueden proporcionar tensiones de salida positivas mayores a las de entrada.
c. son por lo general menos eficientes que los reguladores lineales.
d. no utilizan un lazo de control.
2. Las fuentes de alimentación lineales tienen la ventaja sobre las conmutadas de
a. ser más pequeñas y menos pesadas.
b. utilizar transformadores de alta frecuencia.
c. tener mejor rendimiento.
d. entregar a la carga una tensión continua de menor rizado.
3. El rectificador de onda completa respecto al de media onda requiere de un condensador de
a. mayor capacidad y diodos que soporten menores corrientes para el mismo rizado de la tensión de salida y misma carga.
d. menor capacidad y diodos que soporten menores corrientes para el mismo rizado de la tensión de salida y misma carga.
a. mayor capacidad y diodos que soporten mayores corrientes para el mismo rizado de la tensión de salida y misma carga.
b..menor capacidad y diodos que soporten mayores corrientes para el mismo rizado de la tensión de salida y misma carga.
4. El Flyback es un regulador conmutado
a. con aislamiento galvánico entre la fuente y la carga que puede utilizarse únicamente como elevador.
b. sin aislamiento galvánico entre la fuente y la carga que puede utilizarse únicamente como elevador.
c. con aislamiento galvánico entre la fuente y la carga que puede utilizarse como elevador o reductor.
d. sin aislamiento galvánico entre la fuente y la carga que puede utilizarse como elevador o reductor.
5. Si quieres proteger un equipo frente distorsiones de la tensión en la red (interferencias conducidas). ¿Cuál de las siguientes
soluciones podrías utilizar?
a. Conectarlo a través de un SAI online
b. Conectarlo a través de un SAI offline
c. Conectarlo a través de un SAI online o offline. Cualquiera es válido
d. Ninguno de los dos tipos de SAI me protegería la carga.
6. Los LDOs son reguladores lineales cuya característica diferencial es que
a. disponen de protección frente a sobrecorrientes en la carga.
b. la diferencia de potencial mínima entre el terminal de entrada y el de carga es muy pequeña.
c. tienen una corriente de fugas muy pequeña.
d. necesitan una diferencia de potencial grande entre el terminal de entrada y el de carga.
7. El “Fractional Open Circuit Voltage” es
a. un tipo de puerto de salida digital.
b. una técnica para determinar el punto de máxima potencia de un panel fotovoltaico.
c. un estado del puerto USB 2.0.
d. un estado de los SAIs online
8. Los puertos USB 2.0 disponen de
a. dos terminales dedicados a la alimentación proporcionando una tensión continua de 3.3 V.
b. dos terminales dedicados a la alimentación proporcionando una tensión continua de 5 V.
c. terminales de comunicaciones que proporcionan en modo común una tensión continua de alimentación de 3.3V.
d. terminales de comunicaciones que proporcionan en modo común una tensión continua de alimentación de 5V.
9. Los disipadores o radiadores térmicos se utilizan para
a. reducir la resistencia térmica entre la unión y el encapsulado.
b. aumentar la resistencia térmica entre la unión y el encapsulado.
c. reducir la resistencia térmica entre el encapsulado y el ambiente.
d. aumentar la resistencia térmica entre el encapsulado y el ambiente.
10. La normativa PoE admite
a. una única alternativa de alimentación mediante los terminales dedicados.
d. cuatro alternativas de alimentación (A MIDI, A MIDI-X, B MIDI y B MIDI-X)
b. dos alternativas de alimentación (MIDI o MIDI-X).
c. tres alternativas de alimentación (A MIDI, A MIDI-X, y B)
Problema 1: (4 puntos)
Un sistema electrónico autónomo necesita de dos fuentes de tensión continuas para su funcionamiento,
una de 5 V y otra de 10 V. Se ha diseñado el sistema de alimentación mostrado en la Fig.1 para
proporcionar estas tensiones a partir de la fuente de tensión VBat que forma una batería.

Fig.1 Sistema de alimentación y curva de descarga de la batería

Considerando que la corriente consumidas por ambas partes del circuito están limitadas por IL1<50 mA
y IL2<120 mA, y ambos reguladores de tensión son iguales y tienen las siguientes características
Tensión de referencia VOUT GND = 5 V, Corriente de fugas IGND =100 µA, Tensión de Dropout = 2 V,
Resistencia térmica (unión-aire) Өja = 200 °C/W, Resistencia térmica (unión-encapsulado) Өjc = 20 °C/W,
Temperatura máxima de la unión Tjmax = 240 °C.

, y considerando que las corrientes de fugas de ambos reguladores NO son despreciables, conteste las
siguientes preguntas:
a) Considerando R1 =1 kΩ, determine el valor de R2 para que Vo1 =10 V. (1 punto)
b) Determine cuál es el valor mínimo de la tensión de la batería VBat para tener una buena regulación de
la tensión en las cargas. (1 punto)
c) Determine cuál es el valor máximo de la tensión de la batería VBat para que ninguno de los reguladores
necesite de un radiador. Considere que la temperatura ambiente es de 25ºC (1 punto)
d) Considerando que la regulación de línea de ambos reguladores es 5 mV/V (=ΔVOUT-GND/ ΔVIN-GND),
determine cuanto variará Vo1 y cuanto Vo2 cuando VBat cambia de 13 V a 15 V. (1 punto)
Problema 2 (4 puntos)
La fuente de alimentación de una carga electrónica (modelada por la resistencia R) tiene la configuración
siguiente.

Está compuesta por un rectificador y un convertidor conmutado. Para su análisis se estudiará cada uno
por separado.
Analice el rectificador considerando que el consumo de la carga iO es aproximadamente 500 mA.
Datos:
VIN rms = 220 V, fin = 50 Hz, n1:n2 = 220:10

a) Dibuje las formas de onda de la tensión VIN, las corrientes en los diodos d1, d2, d3 y d4, y la tensión en
el condensador VC, de forma que se vea claramente el sincronismo entre ellas. Indique los valores de
los máximos de VIN y VC. (1 punto)
b) Determine el valor mínimo del condensador para que el rizado de VC sea inferior a 400 mV. (0,5
puntos)
Análisis del convertidor conmutado.

Asuma que el circuito trabaja en modo de conducción continua y se utiliza una modulación PWM de tal
forma que durante cada período de conmutación T
1) M está en conducción y el diodo en bloqueo durante un intervalo de tiempo D×T
2) M está en bloqueo y el diodo en conducción durante un intervalo de tiempo (1-D)×T
Se pide que analice el circuito y
c) obtenga las ecuaciones que definen la dinámica de las variables de estado i1, i2, v1 y v2 en cada uno de
los estados (0,5 puntos)
d) obtenga el modelo bilineal, (0,5 puntos)
e) obtenga las expresiones de <v1> e <i1> en régimen estacionario, (0,5 puntos)
f) obtenga las expresiones de Δv2 e Δi1 en régimen estacionario. Puede considerar que el rizado de v2
será pequeño. (0,5 puntos)
g) ¿Qué condición deben cumplir L1 y L2 para que funcione en Modo de Conducción Continua? (0,5
puntos)
Solució només el resultat
Solució amb detall
