Geotecnia II

ACTO EVALUATIVO N°1 (TALLER COMPLEMENTARIO)

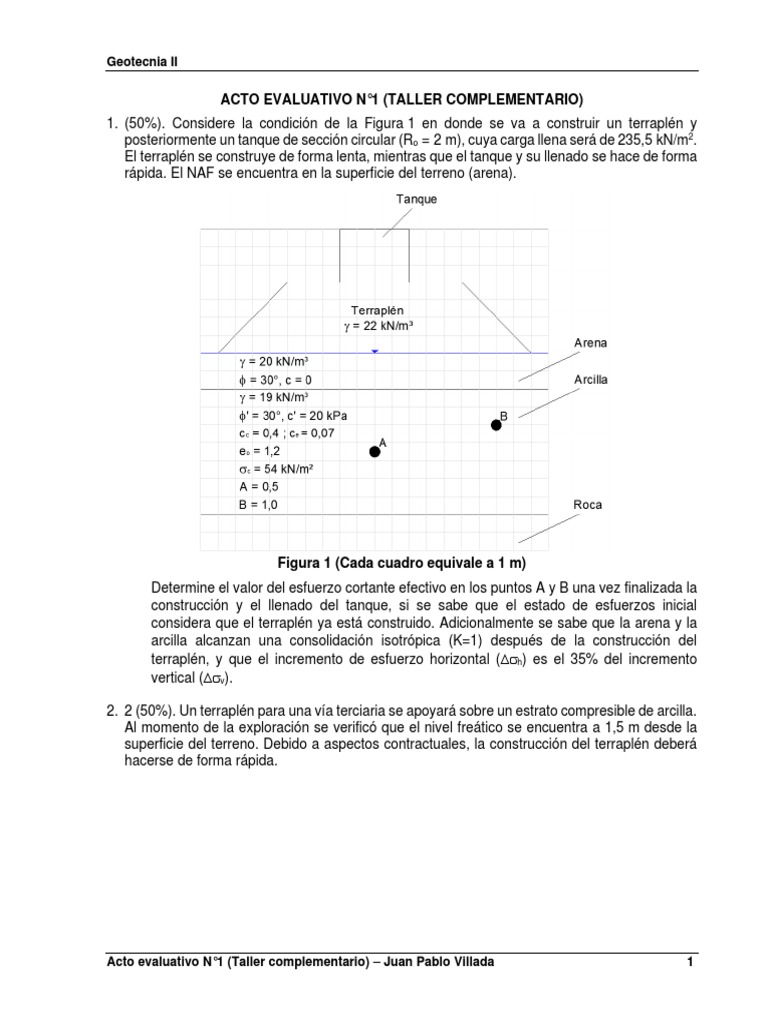

1. (50%). Considere la condición de la Figura 1 en donde se va a construir un terraplén y
posteriormente un tanque de sección circular (Ro = 2 m), cuya carga llena será de 235,5 kN/m2.
El terraplén se construye de forma lenta, mientras que el tanque y su llenado se hace de forma
rápida. El NAF se encuentra en la superficie del terreno (arena).

Figura 1 (Cada cuadro equivale a 1 m)

Determine el valor del esfuerzo cortante efectivo en los puntos A y B una vez finalizada la
construcción y el llenado del tanque, si se sabe que el estado de esfuerzos inicial
considera que el terraplén ya está construido. Adicionalmente se sabe que la arena y la
arcilla alcanzan una consolidación isotrópica (K=1) después de la construcción del
terraplén, y que el incremento de esfuerzo horizontal (h) es el 35% del incremento
vertical (v).

2. 2 (50%). Un terraplén para una vía terciaria se apoyará sobre un estrato compresible de arcilla.
Al momento de la exploración se verificó que el nivel freático se encuentra a 1,5 m desde la
superficie del terreno. Debido a aspectos contractuales, la construcción del terraplén deberá
hacerse de forma rápida.

Acto evaluativo N°1 (Taller complementario) – Juan Pablo Villada 1

Geotecnia II

Figura 2
Teniendo en cuenta que no se presenta deformación lateral en el terreno (Ko = 0,5) para
antes de la aplicación de la carga, dibuje y/o determine la trayectoria de esfuerzos en
condición efectiva y total, para distintos puntos localizados en la proyección del centro y
borde sobre la arcilla. Las profundidades de los puntos son 2,5, 5,0, 7,5 y 10 m,
respectivamente.

A partir de las trayectorias, indique si el suelo puede fallar. Considere que los parámetros
de resistencia de la arcilla son c’ = 5 kPa y ’ = 20 y c = 10 kPa y  = 14. En caso de falla,
¿qué haría usted para evitar la falla? Sustente a partir de los cálculos y demuestre una
solución para ello.

Acto evaluativo N°1 (Taller complementario) – Juan Pablo Villada 2
