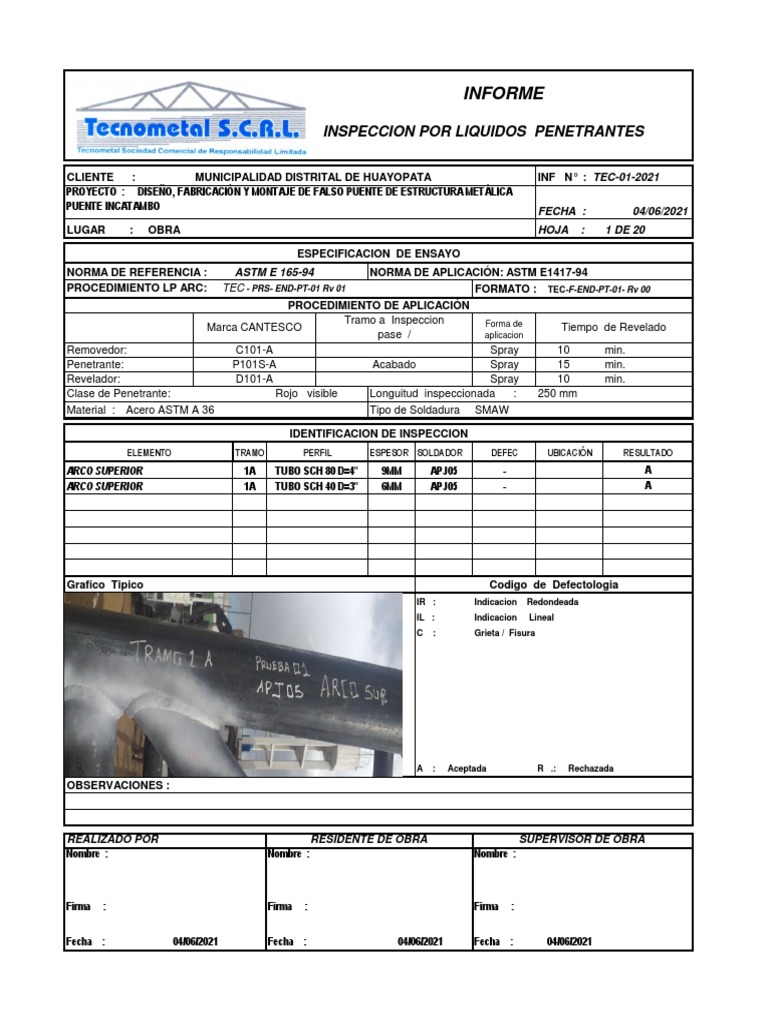

INFORME

INSPECCION POR LIQUIDOS PENETRANTES

CLIENTE : MUNICIPALIDAD DISTRITAL DE HUAYOPATA INF N° : TEC-01-2021

PROYECTO : DISEÑO, FABRICACIÓN Y MONTAJE DE FALSO PUENTE DE ESTRUCTURA METÁLICA
PUENTE INCATAMBO FECHA : 04/06/2021
LUGAR : OBRA HOJA : 1 DE 20

ESPECIFICACION DE ENSAYO
NORMA DE REFERENCIA : ASTM E 165-94 NORMA DE APLICACIÓN: ASTM E1417-94
PROCEDIMIENTO LP ARC: TEC - PRS- END-PT-01 Rv 01 FORMATO : TEC-F-END-PT-01- Rv 00
PROCEDIMIENTO DE APLICACIÓN
Tramo a Inspeccion Forma de
Marca CANTESCO Tiempo de Revelado
pase / aplicacion
Removedor: C101-A Spray 10 min.
Penetrante: P101S-A Acabado Spray 15 min.
Revelador: D101-A Spray 10 min.
Clase de Penetrante: Rojo visible Longuitud inspeccionada : 250 mm
Material : Acero ASTM A 36 Tipo de Soldadura SMAW

IDENTIFICACION DE INSPECCION
ELEMENTO TRAMO PERFIL ESPESOR SOLDADOR DEFEC UBICACIÓN RESULTADO
ARCO SUPERIOR 1A TUBO SCH 80 D=4" 9MM APJ05 - A
ARCO SUPERIOR 1A TUBO SCH 40 D=3" 6MM APJ05 - A

Grafico Tipico Codigo de Defectologia

IR : Indicacion Redondeada
IL : Indicacion Lineal
C : Grieta / Fisura

A : Aceptada R .: Rechazada
OBSERVACIONES :

REALIZADO POR RESIDENTE DE OBRA SUPERVISOR DE OBRA

Nombre : Nombre : Nombre :

Firma : Firma : Firma :

Fecha : 04/06/2021 Fecha : 04/06/2021 Fecha : 04/06/2021
