PONTIFICIA UNIVERSIDAD CATÓLICA MADRE Y MAESTRA

Facultad de Ingenieria
Dpto. de Ingenieria Telemática
Tecnologías WAN
Prof. Jose Gomez

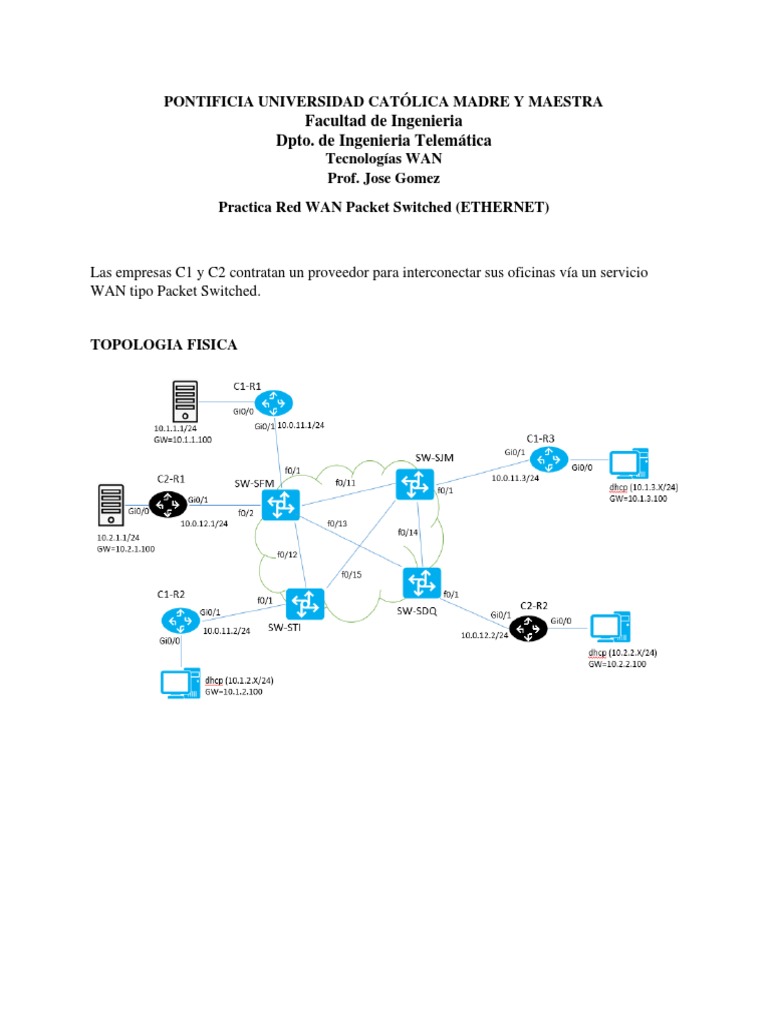

Practica Red WAN Packet Switched (ETHERNET)

Las empresas C1 y C2 contratan un proveedor para interconectar sus oficinas vía un servicio
WAN tipo Packet Switched.

TOPOLOGIA FISICA
TOPOLOGIA LOGICA

Tareas:

1. ¿En cuál protocolo de capa 2 se encapsulan los paquetes en este tipo de red?
2. ¿Por qué el ISP se representa como un switch y no como un cable para este tipo de red?
3. Configure direcciones IP en servidores según se muestra en el diagrama
4. Configure en cada interface gi0/0 de los routers la dirección IP mostrada como Gateway
en los servidores y PCs. Confirme conectividad entre cada servidor y PC con su router
directamente conectado.
5. Dentro de cada switch en el ISP para el cliente C1 se asignará la VLAN 11 y la red
10.0.11.0/24. Asigne la VLAN 11 en los puertos de cada switch que se conecten a los
routers de C1 usando el comando switchport access vlan 11. Confirme con comando
show vlan.
6. Dentro de cada switch en el ISP para el cliente C2 se asignará la VLAN 12 y la red
10.0.12.0/24. Asigne la VLAN 12 en los puertos de cada switch que se conecten a los
routers de C2 usando el comando switchport access vlan 12. Confirme con comando
show vlan.
7. Luego de completar las configuraciones anteriores, use el comando show vlan en cada
switch del ISP y complete la siguiente tabla:

NOMBRE DE SWITCH – VLAN – PUERTO

8. Configure en cada router las direcciones IP mostradas en los puertos que se conectan con
el proveedor (gi0/1).
9. En cada switch configure los puertos que conectan a otro switch en modo TRUNK
usando el comando switchport mode trunk. Confirme con el comando show interface
trunk
10. Luego de completado el punto anterior, use el comando show interface trunk en cada
switch y complete la siguiente tabla:

NOMBRE DE SWITCH – PUERTO – MODO – ENCAPSULACION - STATUS

11. Configure los servidores como servidores DHCP para las PCs en las oficinas remotas.
12. Configure OSPF en cada router para lograr conectividad entre oficinas. Use los siguientes
comandos:

router ospf 1
network 10.0.0.0 0.255.255.255 area 0

Use el comando show ip route para confirmar

13. Confirme que cada router tenga en su tabla de enrutamiento las redes de las oficinas
remotas, use el comando show ip route y complete la siguiente tabla:

NOMBRE DE ROUTER – RED/MASCARA DE OFICINA REMOTA – METRICA

14. Configure a C1-R2 y C1-R3 como DHCP RELAY para la PC local usando el comando ip
helper-address 10.1.1.1.
15. Configure a C2-R2 como DHCP RELAY para la PC local usando el comando ip helper-
address 10.2.1.1.
16. Confirme que cada PC local reciba su dirección IP de manera dinámica, complete la
siguiente tabla para cada PC:

NOMBRE DE ROUTER LOCAL – DIRECCION IP ASIGNADA - GATEWAY
