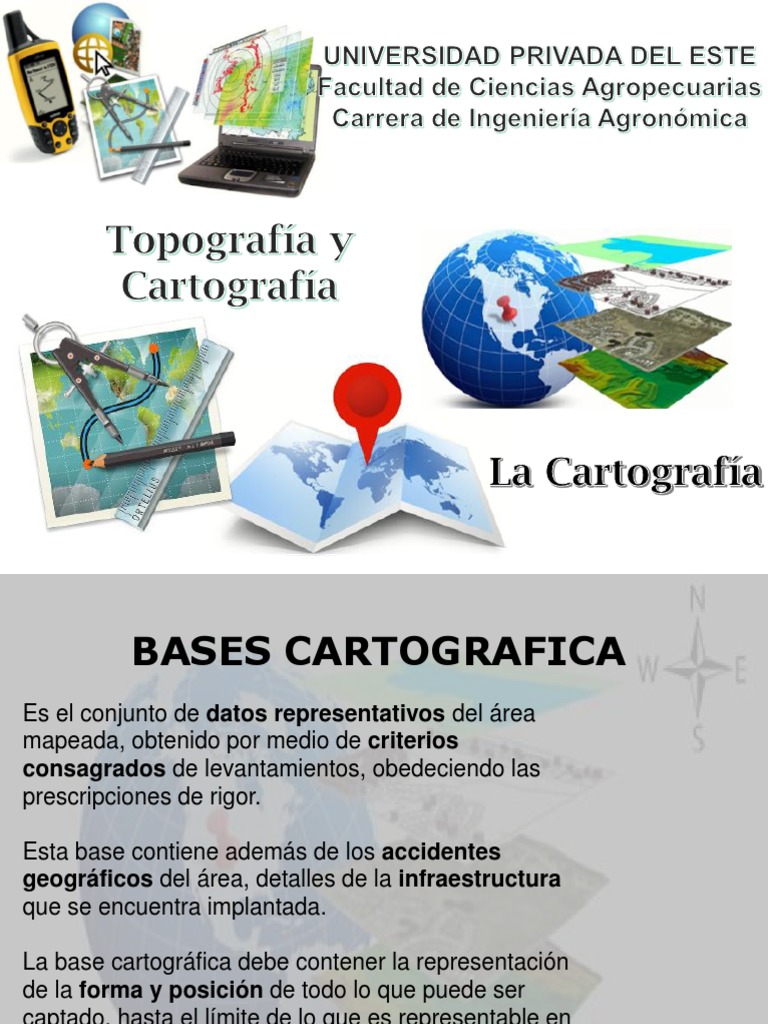

BASES CARTOGRAFICA

Es el conjunto de datos representativos del área

mapeada, obtenido por medio de criterios
consagrados de levantamientos, obedeciendo las
prescripciones de rigor.

Esta base contiene además de los accidentes

geográficos del área, detalles de la infraestructura
que se encuentra implantada.

La base cartográfica debe contener la representación

de la forma y posición de todo lo que puede ser
captado, hasta el límite de lo que es representable en
la escala de la carta.
 Alta precisión, área,
distancia, ángulos
BASE
CARTOGRÁFICA Soporte de los mapas
temáticos
 CARTOGRAFÍA

Representación de una porción

de la superficie de la Tierra

La cartografía es una disciplina que integra ciencia, técnica y

arte, que trata de la representación de la Tierra sobre un mapa o
representación cartográfica. Al ser la Tierra esférica ha de valerse
de un sistema de proyecciones para pasar de la esfera al plano.
Qué es un mapa?

- Abstracción subjetiva de elementos

del mundo real

- Comunica localización e
informaciones descriptivas

- Relacionamiento espacial
Para Representar el total o parte de la
superficie terrestre, surge el MAPA,
como una expresión simplificada y
convencional, donde la cartografía
ofrece una amplia gama de
posibilidades.
Elementos de un Mapa

- Puntos
- Líneas
- Polígonos (áreas)
Croquis: Diseño ligero de un paisaje, terreno, etc., hecho a ojo,
sin escala, o proporcion.

Plano: Representación gráfica en una superficie, hecho con

escala, con orientación en el papel y considerando que la Tierra
es plana.

Mapa: representación de un área geográfica, que suele ser

generalmente una porción de la superficie de la Tierra, dibujada o
impresa en una superficie plana, pero considerando la redondeza
de la Tierra.

Carta topográfica: representación del paisaje físico y humano

de la superficie de la tierra mediante simbología propia.
 DEFINICIONES FUNDAMENTALES:

Carta : representación en escala conveniente de los

detalles naturales y artificiales del elipsoide terrestre

Clasificación de las cartas:

Catastrales : 1:500 a 1:5000
Topográficas: 1:5000 a 1:100000
Corográficas: 1:100000 a 1:1000000
Geográficas: 1:1000000 en adelante

Escala: relación entre la distancia representada en el

mapa y la distancia o tamaño real del terreno.
Escala pequeña: 1:1.000.000; 1:250.000
Escala grande: 1: 25.000; 1:1.000
 TIPOS DE MAPAS
Los mapas pueden utilizarse para diferentes fines y por esta razón se
ha desarrollado una gran cantidad de tipos especializados de mapas.

Mapas topográficos o generales

El tipo básico de mapa utilizado para representar áreas del terreno es
el mapa topográfico. Estos mapas muestran los elementos naturales
del área analizada y también ciertos elementos artificiales.

Mapas temáticos o específicos

Cartas de navegación marítima (náuticas) y las cartas de navegación
aérea (aeronáuticas), mapas políticos, sin rasgos topográficos; los
mapas geológicos, mapas de usos del suelo. Especialmente útil es el
mapa en relieve, que es una representación tridimensional del terreno
 SISTEMAS DE COORDENADAS

Sistemas de coordenadas geográficas es un sistema de

referencia utilizado para localización y medición de elementos
geográficos.

El sistemas de coordenadas esférica esta basado en una

esfera de tres dimensiones. Localizaciones del mundo real son
medidos en grados de Latitud y Longitud. Los valores puede ser
positivos o negativos dependiendo del cuadrante localizado.

El sistema de coordenadas Cartesiana esta basado en una

superficie plana. Localidades del mundo real son medidos
utilizando valores de coordenadas X e Y de un especifico punto
de origen.
 PROYECCIÓN

Los mapas son planos pero la superficie

terrestre es curva (la Tierra es un Elipsoide)

Para representar las tres dimensiones

espaciales de la superficie terrestre en dos
dimensiones espaciales (mapa) se necesita de
una transformación matemática llamada
proyección.
Elipsoides de Referencia
Las fórmulas de proyección son expresiones
matemáticas en las cuales convierte datos de
localidades geográficas (Latitud y Longitud) de la
tierra para una representativa localidad en la
superficie plana de la tierra. (UTM, “X, Y” )

El proceso de proyección distorsiona una o mas

de las siguientes propiedades espaciales.
· Forma,
· Área,
· Distancia,
· Dirección.
REPRESENTACIÓN DE LA SUPERFICIE TERRESTRE
 Longitud: es la medida angular (medidos en grados, minutos y
segundos) que hay entre meridianos. Se mide desde el meridiano
de Greenwich (0°), hacia el Este (180°) y hacia el Oeste (180°).
Tendremos entonces, Longitud Este y Longitud Oeste.

Latitud: es la medida angular (medidos en grados, minutos y

segundos) que hay entre paralelos y se mide desde el paralelo
llamado Ecuador (0°), hacia el Norte (90°), y hacia el Sur (90°). Ósea
que tendremos Latitud Norte y Latitud Sur.
(Programa: GeoPos Calc)
PROYECCIÓN UTM: Universal Transversal de Mercator
 Características de la Proyección U.T.M.

1) Conforme de Mercator, Transversa-Gauss

2) Zonas con 6o de amplitud.

3) Factor de reducción de escala k = 0,9996

4) Origen del sistema de coordenadas en el

cruzamiento del ecuador con el meridiano central
de la zona.

5) Incrementar en el hemisferio
N = N' + 10000000 m
 RELIEVE

Es la diferencia de nivel entre los distintos puntos

de la superficie terrestre y su representación más
convencional se realiza por medio de las curvas
de nivel, que son líneas que unen puntos de igual
altura. La diferencia de altura entre dos curvas se
denomina equidistancia.
