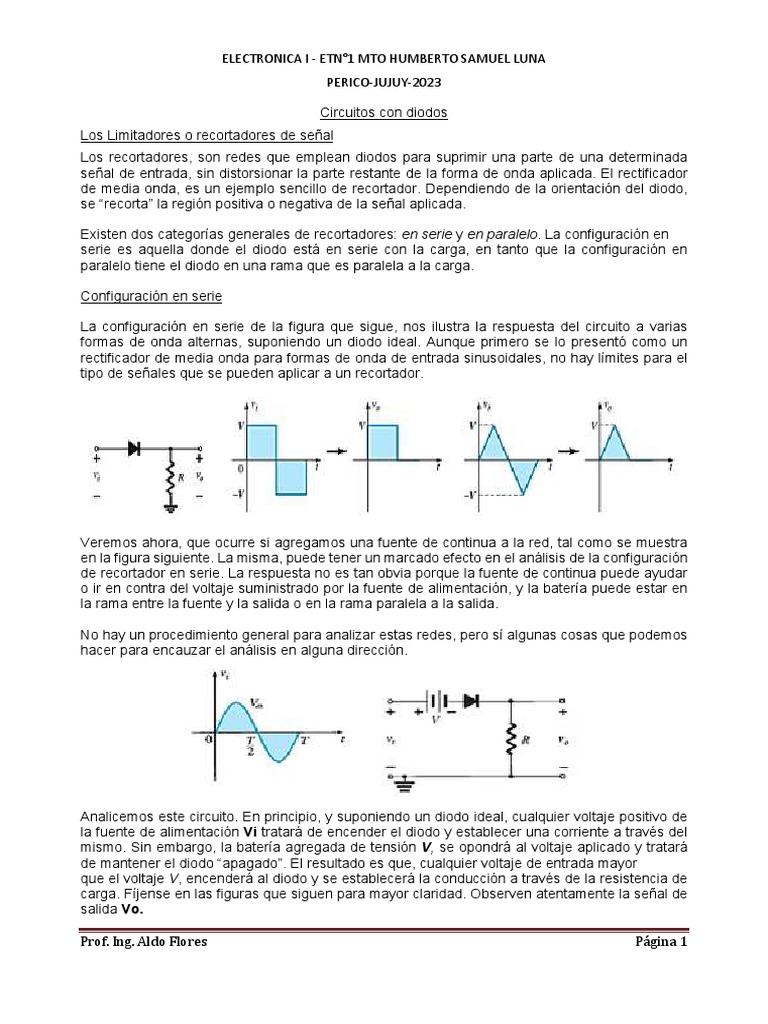

Circuitos con diodos

Los Limitadores o recortadores de señal
Los recortadores, son redes que emplean diodos para suprimir una parte de una determinada
señal de entrada, sin distorsionar la parte restante de la forma de onda aplicada. El rectificador
de media onda, es un ejemplo sencillo de recortador. Dependiendo de la orientación del diodo,
se “recorta” la región positiva o negativa de la señal aplicada.

Existen dos categorías generales de recortadores: en serie y en paralelo. La configuración en

serie es aquella donde el diodo está en serie con la carga, en tanto que la configuración en
paralelo tiene el diodo en una rama que es paralela a la carga.

Configuración en serie

La configuración en serie de la figura que sigue, nos ilustra la respuesta del circuito a varias
formas de onda alternas, suponiendo un diodo ideal. Aunque primero se lo presentó como un
rectificador de media onda para formas de onda de entrada sinusoidales, no hay límites para el
tipo de señales que se pueden aplicar a un recortador.

Veremos ahora, que ocurre si agregamos una fuente de continua a la red, tal como se muestra
en la figura siguiente. La misma, puede tener un marcado efecto en el análisis de la configuración
de recortador en serie. La respuesta no es tan obvia porque la fuente de continua puede ayudar
o ir en contra del voltaje suministrado por la fuente de alimentación, y la batería puede estar en
la rama entre la fuente y la salida o en la rama paralela a la salida.

No hay un procedimiento general para analizar estas redes, pero sí algunas cosas que podemos
hacer para encauzar el análisis en alguna dirección.

Analicemos este circuito. En principio, y suponiendo un diodo ideal, cualquier voltaje positivo de
la fuente de alimentación Vi tratará de encender el diodo y establecer una corriente a través del
mismo. Sin embargo, la batería agregada de tensión V, se opondrá al voltaje aplicado y tratará
de mantener el diodo “apagado”. El resultado es que, cualquier voltaje de entrada mayor
que el voltaje V, encenderá al diodo y se establecerá la conducción a través de la resistencia de
carga. Fíjense en las figuras que siguen para mayor claridad. Observen atentamente la señal de
salida Vo.

Prof. Ing. Aldo Flores Página 1

 ELECTRONICA I - ETN°1 MTO HUMBERTO SAMUEL LUNA
PERICO-JUJUY-2023

Ahora vamos a graficar el mismo circuito, pero vamos a cambiar de posición la batería, y
analizaremos el efecto que provoca en la tensión de salida.

Asumiendo que el diodo es ideal, la bateria de tensión V, polariza al diodo en forma directa, por
lo que aunque no haya señal de entrada, la tensión de salida vale V. Cuando existe una señal de
entrada, la señal de salida arranca a partir de la tensión V. Observen la grafica que sigue.

Ahora, vamos a analizar el mismo tipo de circuito, pero esta vez invirtiendo la polaridad del diodo,
quedando un circuito como el que sigue:

En este caso, cuando no hay señal de entrada, la batería tiende a polarizar el diodo en forma
directa, pero como esta tensión es opuesta a la señal de entrada, entonces el voltage de salida
será negativo, iniciando en –V. A partir de ese punto, cuando aparece señal de entrada el diodo
sigue polarizado directamente mientras la señal de entrada sea menor que el voltaje de la batería;
cuando la alimentación supera el voltaje de la batería, el diodo se corta. Observen y analicen la
forma de onda de la tensión de salida que resulta del análisis:

Prof. Ing. Aldo Flores Página 2

 ELECTRONICA I - ETN°1 MTO HUMBERTO SAMUEL LUNA
PERICO-JUJUY-2023
De la misma manera, se puede demostrar que cuando se invierte la polaridad de la batería, la
tensión de salida resulta tal como se muestra en el siguiente diagrama.

Configuración en paralelo
Fíjense la figura siguiente, la misma muestra un circuito que se denomina limitador positivo,
realizado con un diodo conectado en paralelo con la carga si bien no se la dibuja en esquema,
cuya función es recortar la parte positiva del voltaje de entrada. Esta configuración funciona de la
siguiente manera:

Queda claro que cuando no hay alimentación, la salida Vo=0. Ahora, durante el semiciclo positivo
de la señal de entrada, el diodo al cual consideramos ideal,se polariza directamente y
consecuentemente conduce corriente. Al estar el diodo conectado en paralelo con la carga, si
colocáramos un osciloscopio conectado en paralelo con dicha carga, veríamos que el voltaje de
salida se limita a los 0 volt practicamente durante todo el semiciclo.
Cuando el voltaje de entrada desciende por debajo de los 0V en el semiciclo negativo, el diodo
se polariza inversamente y aparece como abierto. Es decir que en el semiciclo negetivo el voltaje
de salida es una replica del voltaje de entrada, pero con una magnitud que estará determinada
por el divisor de voltaje formado por la resistencia R y la resistencia de carga, RL.

Si ahora invertimos la posición del diodo en el circuito, la que se recortará es la parte negativa del
voltaje de entrada, tal como se muestra en el siguiente diagrama. A este circuito se lo llama
limitador negativo. Ahora el diodo se polariza en forma directa durante la parte negativa del
voltaje de entrada, entonces el voltaje sobre la carga se mantiene a 0 V durante ese periodo por
la presencia del diodo, mientras que durante el semiciclo positivo de la señal de entrada, el diodo
ya no estará polarizado en forma directa y aparecerá a través de un voltaje Vo proporcional al
voltaje de entrada. Observen el esquema de más abajo.

Prof. Ing. Aldo Flores Página 3

 ELECTRONICA I - ETN°1 MTO HUMBERTO SAMUEL LUNA
PERICO-JUJUY-2023

Limitadores polarizados
Tal como lo hicimos con la configuración serie, a hora vamos a agregar una vataría de vltaje V en
serie con el diodo y analizaremos su efecto en la tensión de salida.

Para este caso, el voltaje de entrada Vi, debe superar el valor V de la batería para que el diodo
se polarice en forma directa y conduzca. Una vez que comienza a circular corriente, el voltaje de
salida se limita a dicho valor, de modo que todo el voltaje de entrada por encima de este nivel se
recorta. Durante el semiciclo negativo el diodo se polariza inversamente , por lo que el voltaje de
salida es proporcional al de entrada. Fíjense atentamente en el siguiente gráfico

Si cambiamos la polaridad de la batería, tendremos que el voltaje de salida se limita al valor –V

durante todo el semiciclo positivo de la señal de entrada. Por otro lado, durante el semiciclo
negativo, cuando la tensión de entrada supera el valor –V, el diodo se polariza en forma inversa
y el voltaje de salida será proporcional al de entrada. Vean y analicen el gráfico.

Cambiando la posición del diodo, se puede demostrar que realizando los mismos pasos que en
los casos anteriores, es decir analizando forma de la tensión de salida para diversas polaridades
de la batería, surgen los gráficos que a continuación se detallan. Queda para el alumno el análisis
de funciomaniento de dichos circuitos, así como la deducción de las formas de onda
correspondientes.
Recuerden que para todos los casos, estamos suponiendo que los diodos son ideales, entonces,
cuando trabajemos con diodos no ideales deberemos tener en cuenta el voltaje de polarización

Prof. Ing. Aldo Flores Página 4

 ELECTRONICA I - ETN°1 MTO HUMBERTO SAMUEL LUNA
PERICO-JUJUY-2023
directa del diod de 0,7 volt. Esto sin embargo, influirá muy poco en la forma de onda de la tensión
de salida ya que las gráficas serán practicamente iguales. Este análisis también queda para el
alumno.
