  • Autocad para Todos: 1:1 Pr02-00-00 Rondana Pivotante para Muebles Ensamble de Conjunto

    Cargado por

    Julian Rodrigo Melendez Gonzalez
    42 vistas1 página
    El documento presenta una lista de piezas que componen una rondana pivotante para muebles, incluyendo la cantidad requerida de cada pieza, su descripción, norma y material. La lista contiene 8 piezas como rueda, eje, bocina, doporte del eje, placa superior, arandela plana, tuerca cabeza hexagonal y tornillo cabeza hexagonal.

    Descripción original:

    Título original

    Untitled

    Derechos de autor

    © © All Rights Reserved

    Formatos disponibles

    PDF, TXT o lea en línea desde Scribd

    ¿Le pareció útil este documento?

    ¿Este contenido es inapropiado?

    Denunciar este documento
    El documento presenta una lista de piezas que componen una rondana pivotante para muebles, incluyendo la cantidad requerida de cada pieza, su descripción, norma y material. La lista contiene 8 piezas como rueda, eje, bocina, doporte del eje, placa superior, arandela plana, tuerca cabeza hexagonal y tornillo cabeza hexagonal.

    Copyright:

    © All Rights Reserved
    Descargue como PDF, TXT o lea en línea desde Scribd
    Marcar por contenido inapropiado
    42 vistas1 página

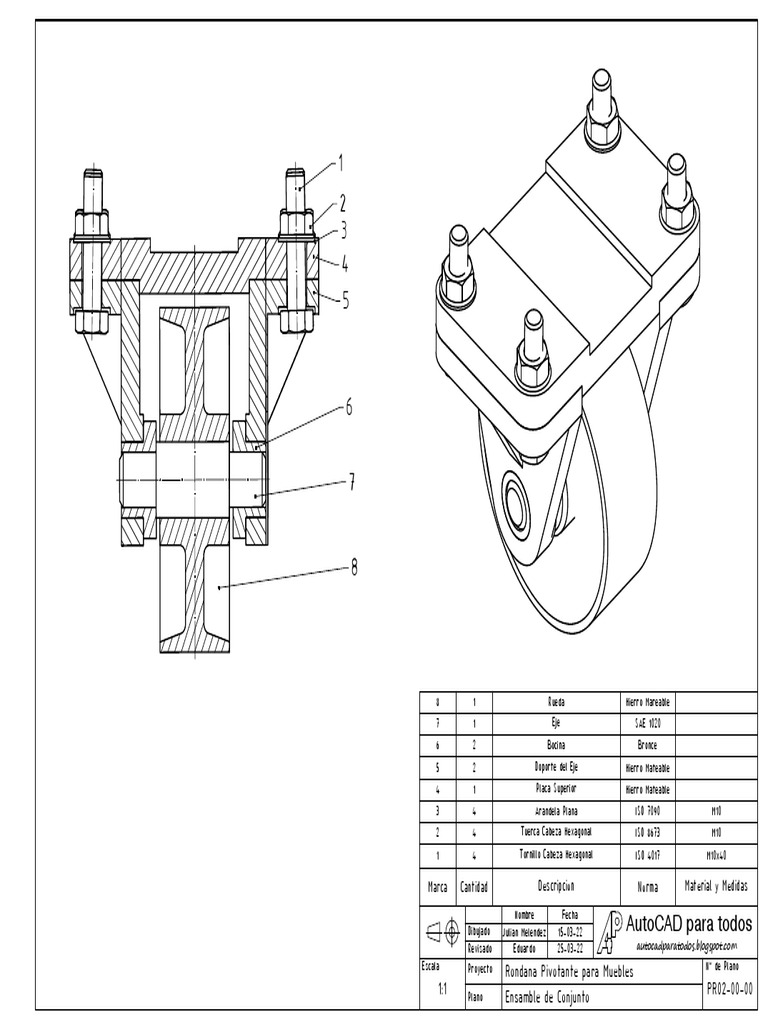

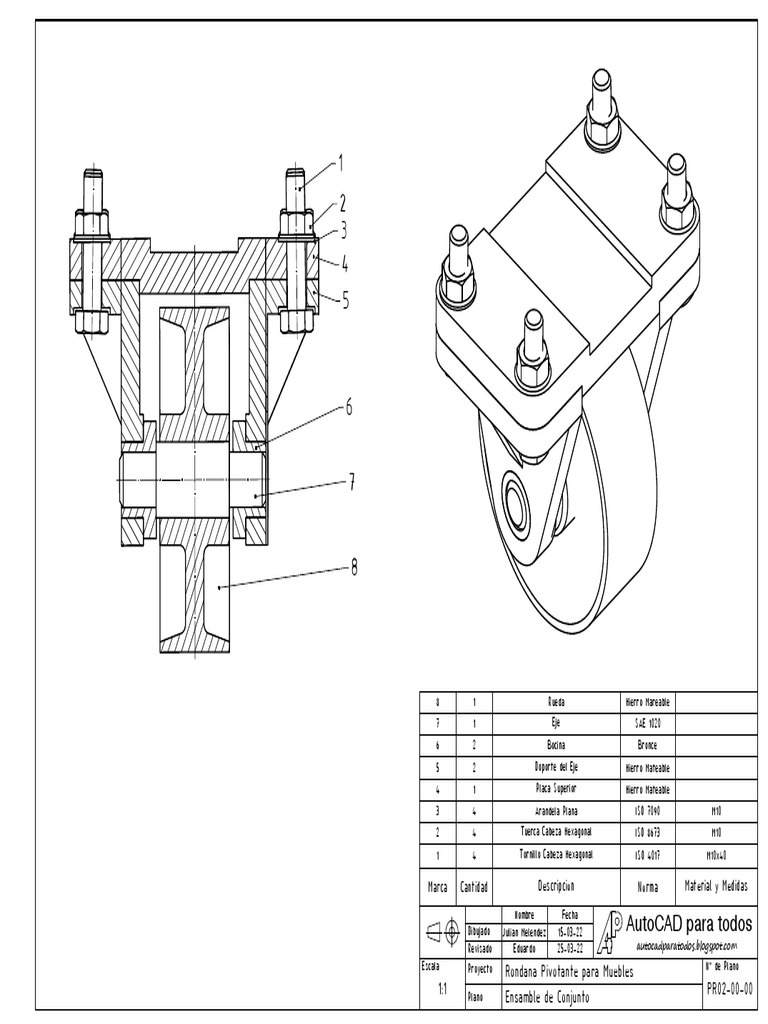

    Autocad para Todos: 1:1 Pr02-00-00 Rondana Pivotante para Muebles Ensamble de Conjunto

    Cargado por

    Julian Rodrigo Melendez Gonzalez
    El documento presenta una lista de piezas que componen una rondana pivotante para muebles, incluyendo la cantidad requerida de cada pieza, su descripción, norma y material. La lista contiene 8 piezas como rueda, eje, bocina, doporte del eje, placa superior, arandela plana, tuerca cabeza hexagonal y tornillo cabeza hexagonal.

    Copyright:

    © All Rights Reserved
    Descargue como PDF, TXT o lea en línea desde Scribd
    Marcar por contenido inapropiado
    de 1

    1

    2
    3
    4
    5

    8 1 Rueda Hierro Mareable


    7 1 Eje SAE 1020
    6 2 Bocina Bronce
    5 2 Doporte del Eje Hierro Mateable
    4 1 Placa Superior Hierro Mateable
    3 4 Arandela Plana ISO 7090 M10
    2 4 Tuerca Cabeza Hexagonal ISO 8673 M10
    1 4 Tornillo Cabeza Hexagonal ISO 4017 M10x40

    Marca Cantidad Descripcion Norma Material y Medidas


    Nombre Fecha
    Dibujado Julian Melendez 15-03-22 AutoCAD para todos
    Revisado Eduardo 25-03-22 autocadparatodos.blogspot.com
    Escala Proyecto Rondana Pivotante para Muebles N° de Plano
    1:1 Plano Ensamble de Conjunto PR02-00-00
