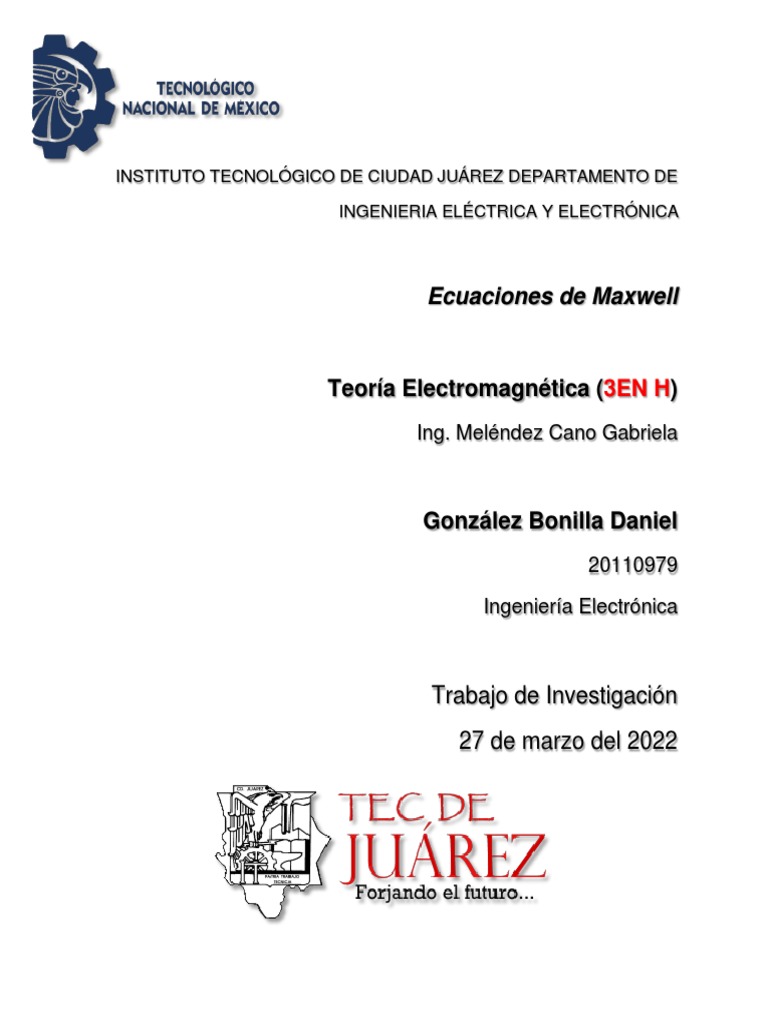

INSTITUTO TECNOLÓGICO DE CIUDAD JUÁREZ DEPARTAMENTO DE

INGENIERIA ELÉCTRICA Y ELECTRÓNICA

Ecuaciones de Maxwell

Teoría Electromagnética (3EN H)

Ing. Meléndez Cano Gabriela

González Bonilla Daniel

20110979
Ingeniería Electrónica

Trabajo de Investigación
27 de marzo del 2022
Ondas electromagnéticas.
Son la unión de ondas en campos eléctricos y magnéticos creados a partir de cargas en
movimiento. Es decir, lo que ondea en éstas son los campos eléctricos y magnéticos.
El establecimiento de las ondas electromagnéticas inicia a partir de una partícula
cargada, tal que, dicha partícula crea un campo eléctrico que ejerce una fuerza sobre
otras partículas. Al acelerarse la partícula, ésta vibra en su campo eléctrico, lo que
produce un campo magnético.
Una vez que la partícula esté en movimiento, los campos eléctricos y magnéticos creados
por la partícula cargada se propaga, es decir, que un campo eléctrico que oscila con
respecto al tiempo producirá un campo magnético, y viceversa (Significados, 25 de
marzo del 2022)
Características: Son ondas transversales; pueden viajar a la velocidad de la luz [ 300M
( m/s ) ] a través del vacío; transfiere energía de un lugar a otro; se puede reflejar
mediante espectros de luz.
Ecuación de una onda electromagnética.
Las ondas electromagnéticas tienen formas
sinusoidales [referentes a las funciones seno y
coseno], y se obtiene a partir del producto cruz
de los vectores 𝐸⃗ y 𝐵
⃗ (entre el campo eléctrico y
el campo magnético en ciertos puntos). Es decir,
se deben considerar los siguientes dos vectores
(sin olvidar que Emax, Bmax, k, ω, y φ son
constantes en ambos vectores).…

𝐸⃗ (𝑥, 𝑡) 𝑗̂ = 𝐸𝑚𝑎𝑥 cos(𝑥𝑘 − 𝑡𝜔 + 𝜑) 𝑗̂ ; 𝐵 ̂ = 𝐵𝑚𝑎𝑥 cos(𝑥𝑘 − 𝑡𝜔 + 𝜑) 𝒌

⃗ (𝑥, 𝑡) 𝒌 ̂

Como se realiza el producto cruz de estos dos vectores en los cuales cada uno de ellos
contiene una dirección unitaria en “y”, y el otra en “z”, pues el producto cruz dará como
resultado otras nuevas componentes, pero en dirección de “x” ∴ 𝐸⃗ (𝑥, 𝑡) 𝑗̂ × 𝐵 ̂=
⃗ (𝑥, 𝑡) 𝒌
(𝐸 ∙ 𝐵)𝑖̂
Para completar la operación, sustituimos los valores de “E” y de “B”, quedándonos
la ecuación de la siguiente manera: [(𝐸𝑚𝑎𝑥 cos (𝑥𝑘 − 𝑡𝜔 + 𝜑)) ∙ (𝐵𝑚𝑎𝑥 cos (𝑥𝑘 − 𝑡𝜔 +
𝜑)] 𝑖̂ ∴ 𝐸⃗(𝑥, 𝑡) 𝑗̂ × 𝐵 ̂ = 𝑬𝒎𝒂𝒙 ∙ 𝑩𝒎𝒂𝒙 [𝒄𝒐𝒔𝟐 𝐜𝐨𝐬(𝒙𝒌 − 𝒕𝝎 + 𝝋)] 𝒊̂
⃗ (𝑥, 𝑡) 𝒌

(Charles G. Torre, 2014)

Ondas viajeras y ondas planas uniformes.
Las ondas se pueden catalogar según varias perspectivas, tales como el sentido de
propagación de la onda, la dirección de oscilación de las moléculas del medio y el medio
por el que se extiende. Veamos los dos tipos de onda más recurrentes para el análisis
vectorial en el electromagnetismo:
Ondas viajeras: Son ondas que se difunden empezando desde la fuente, sin retroceder.
Un ejemplo que podemos tomar en cuenta es la luz del Sol, debido a que viaja por el
espacio y llega hacia nosotros sin regresarse…o bien, otro ejemplo sería el de las ondas
que se propagan por la superficie del agua en un lago.
Las ondas viajeras se multiplican con libertad, trasladando la energía desde la
fuente a otros lugares del espacio (Princess Anne School, 2020)

Ondas planas uniformes: El término nos muestra que la magnitud de los campos 𝐸⃗ y
⃗ son iguales en todos los puntos de la dirección de propagación; con esto se deduce
𝐵
que tanto el campo eléctrico como el magnético son ortogonales a la dirección de
propagación. Ejemplos de éstas son las ondas de voltaje y corriente en la línea de
transmisión, ondas sísmicas, ondas de sonido, etc. (Md. Abdus Salam Ph.D., 2014)
Espectro electromagnético.
Las ondas electromagnéticas se clasifican según su frecuencia, o también según su
longitud de onda; ya que, si la frecuencia aumenta, las longitudes de onda van a disminuir
*recordar que las ondas electromagnéticas viajan a 300M (m/s) en el vacío* (Khan
Academy, 2016)
Las ondas se pueden reflejar mediante espectros de luz, donde la luz visible tiene
un rango de longitud de onda de 400nm a 750nm: La luz violeta tiene una longitud de
onda de 400nm, y la luz roja tiene una longitud de onda de 750nm. Recurriendo a la
formula de la longitud de onda λ=c/f, la podemos despejar para calcular su frecuencia,
pues ya tenemos dos datos [ “c” es la velocidad con que viaja la onda = 300M ( m/s ) ]…
λ = c / f » f = c / λ *resolvemos*
𝒎 𝒎
𝟑𝟎𝟎𝑴 [ 𝒔 ] 𝟑𝟎𝟎𝑴 [ 𝒔 ]
𝒇𝟏 = = 𝟕𝟓𝟎𝑻 [𝑯𝒛] ; 𝒇𝟐 = = 𝟒𝟎𝟎𝑻 [𝑯𝒛]
𝟒𝟎𝟎𝒏𝒎 𝟕𝟎𝟎𝒏𝒎

(Charles G. Torre, 2014)

Tipos de ondas electromagnéticas.
El espectro electromagnético engloba todos los rangos posibles de frecuencias
electromagnéticas, siendo que están formadas por fotones que se recorren por el espacio
hasta que ejerzan acción con la materia…en ese momento algunas ondas son aspiradas
y otras son reflejadas. Dependiendo del tipo de onda electromagnética emitida por un
objeto depende de la temperatura de este.
• Rayos Gamma – Tienen las longitudes de onda más cortas y las frecuencias más altas
conocidas; se originan en las desintegraciones nucleares. Son ondas de alta energía
capaces de viajar a larga distancia mediante el aire y son las más estridentes y
energéticas; pueden destruir células vivas, pero afortunadamente, la atmosfera terrestre
absorbe cualquier radiación gamma que alcanza el planeta. λ < 0.1nm
• Rayos X – Son ondas de mucha energía solar con longitudes de onda no mucho más
grandes que un átomo. Son emitidos por fuentes a temperaturas muy altas como la
corona solar, que está mucho más caliente que la superficie del sol; incluyen fenómenos
cósmicos como los púlsares, supernovas y agujeros negros. Se usan comúnmente en la
tecnología de imágenes para ver las estructuras óseas del cuerpo. 0.1nm < λ < 3nm
• Rayos ultravioletas (UVA) – Tienen longitudes de onda aún más cortas que la luz
visible. Éstas son la causa de las quemaduras solares y pueden causar cáncer en los
organismos vivos. Los procesos de alta temperatura emiten estos rayos y pueden ser
percibidos en todo el universo. 3nm < λ < 400nm
• Luz visible – Éstas son posibles de ver con el ojo humano. Las diferentes frecuencias
de luz visibles son percibidas por las personas como los colores del arco iris. Las
frecuencias van desde las más pequeñas, percibidas como el rojo, hasta las más altas,
que se detectan como tonos violetas. 400nm < λ < 750nm
• Radiación infrarroja – El tamaño de estas ondas van desde unos pocos milímetros
hasta longitudes microscópicas. Los rayos infrarrojos de mayor frecuencia producen
calor e incluyen a la radiación emitida por el fuego, el sol y otros objetos que producen
calor. Los rayos infrarrojos de frecuencia más corta no producen mucho calor y se aplican
en controles remotos y tecnologías de imagen. 1mm < λ < 100nm
• Radiación de microondas – Son las ondas de segunda menor frecuencia en el
espectro EM (electromagnético). Debido a su baja frecuencia, los microondas pueden
llevar información a través de obstáculos que interfieren con las ondas de radio, como
nubes, humo y lluvia. Se emplean para los radares, teléfonos de línea y transmisión de
datos de computadora. 100μm < λ < 1m
• Ondas de radio - Son las ondas de menor frecuencia del espectro EM. Las ondas de
radio pueden emplearse para transferir otras señales a receptores que las traducen en
información útil. Estas señales pueden ser recibidas por las antenas de un televisor, radio
o teléfono celular. 1cm < λ < 1km
(Luc Braybury, 2018)
Las Ecuaciones de Maxwell y sus Aplicaciones.
Ley de Gauss para el Campo Eléctrico.
Nos relaciona el campo eléctrico con la densidad de carga que produce. Establece que
el flujo eléctrico que atraviesa cualquier superficie cerrada es igual a la carga encerrada
en la superficie sobre la permitividad en el vacío (Sandra Silvester, s. f.)
Se puede aplicar para el cálculo del campo eléctrico de distribuciones simétricas de
carga. También puede ser usada para resolver problemas de campo eléctrico que
involucran una simetría en específico: plana, cilíndrica, o esférica (Karen Daniela, 2015)
𝑄𝑒𝑛𝑐
Φ𝐸 = ∮ ⃗⃗𝐸 ∙ 𝑑𝐴
⃗⃗ =
𝜀0
Ley de Gauss para el Campo Magnético.
Nos indica la ausencia de monopolos magnéticos. Declara que el flujo magnético total a
través de cualquier superficie cerrada es equivalente a cero (Sandra Silvester, s. f.)
⃗⃗ ∙ 𝑑𝐴
Φ𝐵 = ∮ 𝐵 ⃗⃗ = 0

Ley de Inducción de Faraday.

Enuncia que el voltaje que se desarrolla en un circuito cerrado es directamente
proporcional a la velocidad con que se modifica en el tiempo. Cuantifica la relación entre
un campo magnético variable en el tiempo y el campo eléctrico creado por estos cambios.
Se aplican para la generación de electricidad, cuando una bobina de material conductor
[generalmente de cobre], se mueve en presencia de un campo magnético producido por
un imán. Otra sería en los frenos magnéticos: cuando se aprieta el pedal, hace circular
corriente por el electroimán, creando un campo magnético sobre el disco, y por Ley de
Faraday, se inducen corrientes en el material conductor (Blanca Selene, 2021)
𝑑 Φ𝐵
𝑓𝑒𝑚 = ∮ 𝐸⃗ ∙ 𝑑𝑙 = −
𝑑𝑡
Ley de Ampere-Maxwell.
Nos indica que un campo magnético se origina por el movimiento de cargas o en cambios
en el flujo de un campo eléctrico. Prácticamente es la Ley de Ampere, solo que incluye
la Corriente de Desplazamiento de Maxwell, y se aplican para el cálculo de los campos
magnéticos (Sandra Silvester, s. f.)
𝑑Φ𝐸
⃗ ∙ 𝑑𝑙 = 𝜇0 (𝑖𝐶 + 𝜀0
∮𝐵 )
𝑑𝑡 𝑒𝑛𝑐
Aplicaciones generales:
Todas las previamente mencionadas nos permiten evaluar el comportamiento del campo
electromagnético en una región del espacio o en un material, lo cual es la base del estudio de la
electricidad y el magnetismo, los circuitos eléctricos y electrónicos, la luz visible y las ondas
electromagnéticas (Jesús Reyes & Miguel Moctezuma, 2015)
Aplicaciones de las Ondas Electromagnéticas.
Anteriormente vimos las características de las ondas electromagnéticas, así como las
longitudes de onda y su frecuencia con respecto al tiempo, pero…no vimos sus
aplicaciones:
• Rayos Gamma: Sirve para proteger el acero y el cemento que se utilizan en recipientes
de contención de partículas (Oriol Planas, 2019)
• Rayos X: El uso más común es para verificar fracturas (huesos rotos), pero también se
utilizan para radiografías de tórax que permite detectar neumonía, y para las
mamografías para detectar el cáncer de mama (Medline, s. f.)
• Rayos Ultravioleta: Tiene muchos usos, de los cuales los más destacables son:
Limpieza de sangre – Tratamiento para piel en recién nacidos – En terapía de depresión
estacional – En la producción del arte – En la inspección policiaca – En mejorar la calidad
de comida – Y en la pasteurización de bebidas (Raúl Serrano, 2020)
• Radiación Infrarroja: Gracias a este tipo de ondas, se han podido emplear:
Equipos de visión nocturna – Mandos a distancia – Transmisión digital por infrarrojo –
Estudio espectroscópico en astronomía – Vigilancia y seguridad (Estefanía Coluccio,
2021)
• Radiación del microondas: Se utilizan cada vez mas mediante antenas repetidoras,
requeridas a lo largo de un camino o trayecto de comunicación, permitiendo así el control
de tráfico aéreo, y navegación marina. No obstante, también se emplean en los satélites,
los cuales tienen tal capacidad de controlar misiles, aviación, telecomunicaciones, entre
muchas otras (Unicrom, s. f.)
• Ondas de radio – Estas ondas abarcan todos los dispositivos de comunicación que
tenemos: la televisión, un sistema GPS, o las redes móviles. También se aplican para
tratamientos y dispositivos médicos: desde bisturíes hasta la máquina de resonancia
magnética. A veces se suele utilizar para la reducción de arrugas, o cicatrizar
cortadas…es decir, también es de uso estético.
 - Referencias Documentales:
Significados. “Onda electromagnética”. https://www.significados.com/onda-
electromagnetica/ (s. f.)
Charles G. Torre. Digital Commons. “The Electromagnetic Wave”.
https://digitalcommons.usu.edu/cgi/viewcontent.cgi?article=1018&context=foundation_wave
(2014)
Princess Anne School. “Ondas y Sonido”.
https://www.princessanne.cl/guias/guia_refuerzo_I_M_Fisi_U1.pdf (17 de marzo del 2020)
Md. Abdus Salam Ph.D. SpringerLink. “Uniform Plane Waves”.
https://link.springer.com/chapter/10.1007/978-981-4585-66-8_9?noAccess=true (4 de abril del
2014)
Khan Academy. YouTube. “Ondas y espectro electromagnéticos”.
https://www.youtube.com/watch?v=YijfA07slss&ab_channel=KhanAcademyEspa%C3%B1ol (25
de enero del 2016)
Luc Braybury. Geniolandia. “7 tipos de ondas electromagnéticas”.
https://www.geniolandia.com/13062139/7-tipos-de-ondas-electromagneticas (1 de febrero del
2018)
SAEM Thales. “Tipos de ondas electromagnéticas”.
https://thales.cica.es/rd/Recursos/rd99/ed99-0504-01/tipos-ondas.html (s. f.)
Sandra Silvester. FFRO. “Ecuaciones de Maxwell del Electromagnetismo”.
https://www.frro.utn.edu.ar/repositorio/catedras/basicas/fisica1/files/(1)%20ECUACIONES%20D
E%20MAXWELL.pdf (s. f.)
Karen Daniela. Prezi. “Ley de Gauss y Aplicaciones”. https://prezi.com/2fhb8l8bim5y/ley-
de-gauss-y-aplicaciones/ (14 de septiembre del 2015)
Blanca Selene Garcez. Aleph. “¿Cuáles son las aplicaciones de la ley de Faraday?”.
https://aleph.org.mx/cuales-son-las-aplicaciones-de-la-ley-de-faraday (26 de marzo del 2021)
Oriol Planas. Energía-Nuclear.net. “¿Qué son los rayos gamma?”. https://energia-
nuclear.net/que-es-la-energia-nuclear/radioactividad/rayos-gamma (24 de octubre del 2021)
Anónimo. MedlinePlus. “Rayos X”.
https://medlineplus.gov/spanish/xrays.html#:~:text=El%20uso%20m%C3%A1s%20com%C3%B
An%20de,detectar%20el%20c%C3%A1ncer%20de%20mama (s. f.)
Raúl Serrano. Iluminet. “Siete usos de la luz UV poco conocidos”.
https://www.iluminet.com/siete-usos-de-la-luz-uv-que-son-poco-conocidos/ (14 de septiembre
del 2020)
Estefania Coluccio. Concepto. “Rayos Infrarrojos”. https://concepto.de/rayos-infrarrojos/
(16 de junio del 2021)
Unicrom. “Longitudes de Onda”. https://unicrom.com/las-microondas-aplicaciones-
frecuencia-longitudes-onda/ (s. f.)
VIU. “Radiofrecuencia”. https://www.universidadviu.com/int/actualidad/nuestros-
expertos/radiofrecuencia-que-es-y-cuales-son-sus-aplicaciones (21 de marzo del 2018)
