Ejercicios Bloque 1: Corriente Continua

Sistemas y circuitos Ejercicios Bloque 1
Universidad Rey Juan Carlos

E.T.S. Ingenieria de Telecomunicación
Sistemas y circuitos
Ejercicios Bloque 1
Parte I
Corriente continua

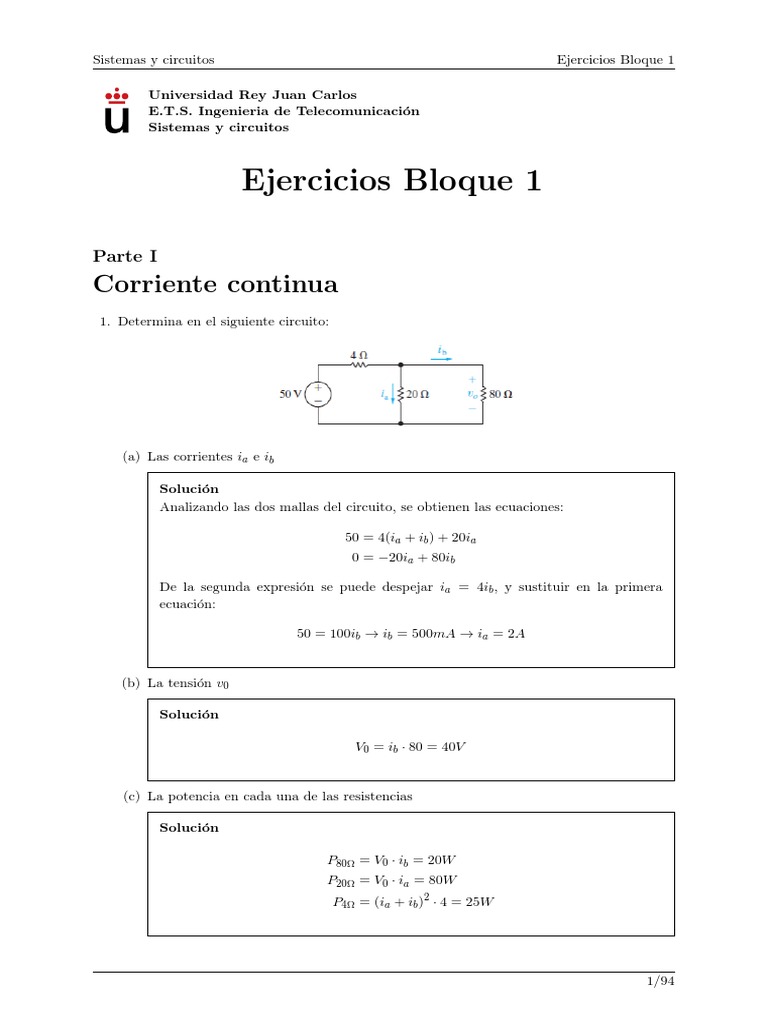

1. Determina en el siguiente circuito:
(a) Las corrientes ia e ib
Solución
Analizando las dos mallas del circuito, se obtienen las ecuaciones:
50 = 4(ia + ib ) + 20ia
0 = −20ia + 80ib
De la segunda expresión se puede despejar ia = 4ib , y sustituir en la primera

ecuación:
50 = 100ib → ib = 500mA → ia = 2A
(b) La tensión v0
Solución
V0 = ib · 80 = 40V
(c) La potencia en cada una de las resistencias
Solución
P80Ω = V0 · ib = 20W
P20Ω = V0 · ia = 80W
P4Ω = (ia + ib )2 · 4 = 25W
1/94
(d) La potencia generada por la fuente de 50 V
Solución
Pgen = Vgen · igen = Vgen · (ia + ib ) = 125W = P4Ω + P20Ω + P80Ω
2/94
2. En el siguiente circuito la corriente ix es 50mA y la tensión vx es 3,5V . Calcula:
(a) La corriente i1
Solución
Aplicando la ley de Ohm en la resistencia de 175Ω:
Vx = 175i1 = 3,5V → i1 = 20mA
(b) La tensión v1
Solución
Según la ley de Kirchhoff de las corrientes, la corriente que pasa por la resistencia
de 250Ω será:
i2 = ix − i1 = 30mA → V1 = i2 · 250 = 7,5V
(c) La tensión vg
Solución
Analizando la malla izquierda, la tensión en la fuente será la tensión en la resistencia
de 50Ω más V1 :
vg = 50 · ix + 7,5 = 10V
(d) La potencia generada por la fuente de vg
Solución
Pgen = vg · ix = 500mW
3/94
3. En el siguiente circuito calcula:
(a) Las corrientes i0 y i1
Solución
Denominando i2 , i3 e i4 a las corrientes que pasan por la resistencias de 4Ω, 10Ω
y 25Ω respectivamente, y analizando las mallas y los nudos se obtiene el siguiente
sistema de ecuaciones:
150 = 4i2 + 65i1

0 = −65i1 + 10i3 + 25i4
0 = 50i0 − 10i3 − 4i2
i2 = i1 + i3
i4 = i0 + i3
Despejando se obtienen i0 e i1 , y el resto de corrientes, que se usarán para los

apartados siguientes:
i0 = 1A
i1 = 2A
i2 = 5A
i3 = 3A
i4 = 4A
...
(b) Las tensiones que caen en las resistencias de 50Ω y 25Ω
Solución
V50 = 50i0 = 50V

V25 = 25i4 = 100V
(c) La potencia disipada en las resistencias de 4Ω, 65Ω y 10Ω
Solución
4/94
P4 = 4i22 = 100W
P65 = 65i21 = 260W
P10 = 10i23 = 90W
5/94
4. En el siguiente circuito calcula:
(a) La corriente ig cuando ia = 4A, ib = −2A
Solución
Si se denomina i1 , i2 e i3 a las corrientes representadas en la siguiente figura
se puede determinar i1 a partir del nodo de la izquierda:
i1 = ib − ia = −2 − 4 = −6A
Ahora se puede calcular la tensión que cae en la fuente de corriente (vg ) analizando
la malla de abajo a la izquierda:
−100 + 5i1 + vg − 15ia = 0 → vg = 100 + 60 + 30 = 190V
Finalmente, con la malla de abajo a la derecha y el nodo de la derecha del todo se

obtiene el siguiente sistema de ecuaciones:
190 = 30i2 + 20i3

i2 = ib + i3 = i3 − 2
cuyo resultado es i3 = 5A, i2 = 3A e ig = i1 − i2 = −9A.
(b) La potencia disipada en todas las resistencias
Solución
Como todas las corrientes del circuito son conocidas, se puede calcular la potencia
6/94
disipada mediante P = i2 R:
P11Ω = 11i2b = 44W

P9Ω = 9i2b = 36W
P10Ω = 10i2b = 40W
P5Ω = 5i21 = 180W
P30Ω = 30i22 = 270W
P4Ω = 4i23 = 100W
P15Ω = 15i2a = 240W
P16Ω = 16i23 = 400W
7/94
5. En el siguiente circuito calcula la tensión v0 y la corriente ix
Solución
De la malla de la derecha se obtiene la siguiente ecuacion:
−6ix + v0 + 2ix = 0
y del nodo se sabe que la corriente en la resistencia de 2Ω es 45 − ix , por lo tanto:
v0 = (45 − ix ) · 2
Del sistema de 2 ecuaciones con 2 incógnitas se obtiene ix = 15A y v0 = 60V ,
8/94
6. En el siguiente circuito calcula el valor de la fuente de tensión (vg ) si la tensión v0 es 5V.
Solución
En este ejercicio se deben calcular 3 circuitos independientes. En el primero se saca la
siguiente ecuación:
vg vg
i1 = =
260 + 60 320
En el segundo circuito se puede obtener i2 mediante un divisor de corriente:

20 vg
i2 = −25i1 =−
80 + 20 64
En el último circuito se puede obtener v0 mediante la tensión que cae en la siguiente

resistencia equivalente:
40 · 10
Req = = 8Ω
40 + 10
vg 64 · 4
v0 = −40i2 ∗ Req = −40i2 ∗ 8 = −320i2 = −320(− ) = 5V → vg = = 1V
64 320
9/94
7. Calcula para cada uno de los circuitos la resistencia que ve la fuente y la potencia que
genera.
Solución
Circuito a)
36 · 18
Req = (36//18) + 24 = 24 + = 24 + 12 = 36Ω
36 + 18
V2 182
P = = = 9W
Req 36
Circuito b)
Req = (((280//210) + 180)//120)//200 = ((120 + 180)//120)//200

= (300//120)//200 = 85,714//200 = 60Ω
P = i2 Req = 0,032 · 60 = 54mW
Circuito c)
Req = (60k//150k)//100k + (75k//50k) + 90k = 30k + 30k + 90k = 150kΩ

V2 602
P = = = 24mW
Req 150k
Circuito d)
Req = ((600 + 900)//750)//500 + (3k//1,5k) + 2k = 250 + 3k = 3,25kΩ

V2 652
P = = = 1,3W
Req 3,25k
10/94
8. Calcula para cada uno de los circuitos la resistencia que ve la fuente y la potencia que
genera.
Solución
Circuito a)
Req = ((60//15) + (45//30) + 20)//50 + 25 + 10 = 60Ω

V2 302
P = = = 15W
Req 60
Circuito b)
Req = (((((80 + 12)//60) + 30)//75 + 20)//50 + (60//20))//40 = 25 + 15 + 40 = 20Ω

P = i2 Req = 0,082 · 20 = 128mW
Circuito c)
Req = (((1,8k + 1,2k)//2k) + 300)//(((500 + 2,5k)//1k) + 750) + 250 + 3k

= 750 + 250 + 3k = 4kΩ
V2 202
P = = = 10mW
Req 4k
Circuito d)
11/94
9. Calcula la potencia disipada en la resistencia de 5Ω en el circuito de la figura.
Solución
A continuación, se utilizará el método de los nodos para la resolución del circuito. Para
ello se definen los nodos y las tensiones que faltan en el circuito en la siguiente figura:
Para el nodo número 1 obtenemos la siguiente ecuación:

v1 − 20 v1 v1 − v2
+ + =0
2 20 5
donde v1 −20
2 es la corriente que circula por la resistencia de 2Ω desde el nodo 1 hacia la
v1
izquierda, 20 es la corriente que circula por la resistencia de 20Ω hacia abajo y v1 −v
5
2
es
la corriente que circula por la resistencia de 5Ω hacia la derecha. A continuación, en el
nodo 2 se obtiene la siguiente ecuación:
v2 − v1 v2 v2 − 8iφ
+ + =0
5 10 2
donde v2 −v
5
1 v2
es la corriente en la resistencia de 5Ω hacia la izquierda, 10 es la corriente
v2 −8iφ
en la resistencia de 10Ω hacia abajo y 2 es la corriente en la resistencia de 2Ω hacia
la derecha.
Se plantea un sistema de ecuaciones de 2 ecuaciones con 3 incógnitas (v1 , v2 e iφ ). Sin
embargo, iφ ya ha sido definido, ya que es la corriente que circula por la resistencia de
5Ω (iφ = v1 −v
5 ). Se reduce a 2 ecuaciones con 2 incógnitas, que simplificando quedará:
2
0,75v1 − 0,2v2 = 10
−v1 + 1,6v2 = 0
cuyo resultado es v1 = 16V y v2 = 10V . En cuanto a la corriente:

16 − 10
iφ = = 1,2A
5
12/94
Por tanto, la potencia en la resistencia será:
P5Ω = i2φ R = 1,22 · 5 = 7,2W
13/94
10. Encuentra la tensión v0 en el siguiente circuito utilizando el circuito de superposición.
Solución
El principio de superposición se aplica solo a las fuentes independientes, las dependientes
no se pueden anular. Por lo tanto, si se aplica superposición tendremos que resolver el
circuito anulando la fuente de 5A por un lado, y la fuente de 10V por otro. Finalmente,
el resultado será la suma de los resultados de ambos casos.
En el caso de anular la fuente de corriente de 5A, se obtiene el siguiente circuito:
Aplicando la ley de Ohm a la resistencia de 10Ω, se puede ver que:

0 0
v∆ = −10 · 0,4 · v∆
0 = 0V . Por tanto, el valor de v 0 se obtendrá analizando
cuyo único resultado posible es v∆ 0
únicamente la malla de la izquierda, mediante un divisor de tensión:
20
v00 = 10 = 8V
25
A continuación se analizará el circuito anulando la fuente de tensión de 10V , cuyo

circuito quedará:
14/94
Sumando las corrientes en cada node:

v000 v000 00
nodo a + − 0, 4v∆ =0→ 5v000 − 8v∆
00
=0
20 5
00 v 00 00
nodo b 0,4v∆ + ∆ −5=0→ 5v∆ = 50
10
Despejando:
5v000 − 8v∆
00
= 0 → v000 = 16V
00 00
5v∆ = 50 → v∆ = 10
El valor v0 será la suma de v00 y v000 , es decir, 24V .
15/94
11. En el circuito de la figura, la tensión v0 es 4V cuando la resistencia RL no está conectada

y 3V cuando RL está conectada a los puntos a y b. Calcula el valor de RL .
Solución
En el primer caso, se puede calcular v0 mediante un divisor de tensión:
R2
20 = 4V → R2 = 10Ω
40 + R2
Cuando se conecta RL a los puntos a y b se puede usar otra vez un divisor de tensión:
Req
20 = 3V
40 + Re q
R2 ·RL
donde Req es la resistencia equivalente de asociar R2 y RL en paralelo (Req = R2 +RL ).
Despejando se obtiene Req = 7,0588Ω y RL = 24Ω.
16/94
12. Encuentra los valores de R1 , R2 , R3 y R4 cuando ig = 50mA, vg = 25V , i1 = 0, 6i2 , i3 = 2i2

y i4 = 4i1 .
Solución
Teniendo en cuenta que la suma de corrientes de todo el circuito tiene que sumar ig y
las igualdades del enunciado:
i1 + i2 + i3 + i4 = ig = 50mA → 0, 6i1 + i2 + 2i2 + 4 · 0, 6i2 = 50mA

i2 = 8.b
3
i1 = 0,6i2 = 5mA
i3 = 2i2 = 16.b
6
i4 = 4i1 = 20mA
Para las resistencias, se tendrán en cuenta todas las mallas del circuito:
i1 R1 = i2 R2 = i3 R3 = i4 R4
por lo que habrán infinitas soluciones, pero todas tienen que cumplir las relaciones
determinadas en la expresión anterior.
17/94
13. En la mayorı́a de los circuitos electrónicos es necesario generar varias tensiones con divisores
de tensión. Por ejemplo, en un ordenador son necesarios voltajes de −12V , 5V y +12V ,
todos con respecto a una referencia común. Determina los valores de R1 , R2 y R3 para
obtener dichas tensiones con respecto al terminal común.
Solución
Para obtener los dos valores positivos de tensión (5 y 12V ) se deben utilizar las resistencias
R1 y R2 , de tal manera que en la resistencia R2 caigan 5V y en la resistencia R1 caigan
7V (para que entre v1 y common caigan 12V ). De la misma manera, en la resistencia R3
tendrán que caer 12V (para que entre v3 y common caigan −12V ). Con estas tensiones
y haciendo divisores de tensión en cada una de las resistencias se obtiene el siguiente
sistema de ecuaciones:
24R1
=7
R1 + R2 + R3
24R2
=5
R1 + R2 + R3
24R3
= 12
R1 + R2 + R3
que al resolverlo no se obtiene una única solución:
R1 = 0,58R3
R2 = 0,42R3
por tanto habrá infinitas soluciones para el problema resuelto, una de ellas serı́a:
R3 = 100Ω
R1 = 0,58R3 = 58Ω
R2 = 0,42R3 = 42Ω
18/94
14. El circuito de la figura de la izquierda está en regimen permanente en t = 0. En t = 0 se

abre el interruptor (circuito de la derecha). Calcula la tensión y la corriente en la resistencia
R en función del tiempo después de que se abra el interruptor.
Solución
Al encontrarse en régimen permanente, la bobina actuará como un cortocircuito, por
lo que toda la corriente de la fuente circulará por ella y la caı́da de tensión en ella será
0V . Al desconectar el interruptor, la bobina L y la resistencia R quedan desconectados
de la fuente de corriente, dando como resultado el siguiente circuito:
En este circuito, la corriente y tensión en ambos elementos serán 0A y 0V respectivamente

cuando alcance el régimen permanente. Sin embargo, justo después de abrir el interruptor
la corriente en la bobina será Ix , ya que la corriente en una bobina no puede variar
bruscamente. Para determinar como la corriente pasa de Ix a 0A utilizamos la ley de
Kirchhoff de las tensiones:
VR + VL = 0
Despejando la tensión en la resistencia y en la bobina nos quedará la siguiente ecuación

diferencial, cuyo resultado será la expresión en el tiempo de la corriente i.
di
Ri + L =0
dt
Como R y L son constantes, se trata de una ecuación diferencia ordinaria. Agrupamos
las variables que dependen del tiempo a un lado de la ecuación y las constantes al otro.
di
−L = Ri
dt
1 R
di = − dt
i L
Para resolver la ecuación integramos:
Z i(t) Z t
1 R
dx = dy
i(0) x 0 L
19/94
cuyo resultado es:
i(t) R
ln =− t
i(Ix ) L
Despejando el valor de i(t):
i(t) = Ix e−(R/L)t
la corriente en la bobina, y por tanto en la resistencia, tendrá la siguiente forma:
NOTA: Se propone como ejercicio obtener de la misma manera la expresión matemática

de la corriente en un condensador cuando se abre el interruptor.
20/94
15. En el siguiente circuito, se cierra el interruptor en t = 0, estando el condensador en ese

instante a 0V. Calcula la expresión en el tiempo que determina la tensión en el condensador
una vez se cierra el interruptor.
Solución
En regimen permanente, la tensión en el condensador será la tensión de la fuente y la
corriente en el circuito será 0A. Sin embargo, al igual que ocurre con la bobina, habrá un
transitorio ya que en el caso del condensador la tensión no puede variar bruscamente. En
este caso se obtendrá la ecuación diferencia mediante la ley de las corriente de Kirchhoff:
dvC vC
C + = Is
dt R
cuya solución es:
dvC RIs − vC
=
dt RC
1 1
dvC = − dt
vC − RIs RC
Z vC (t) Z t
1 1
dx = dy
vC (0) x − RIs 0 RC
vC − RIs −t
ln =
v0 − RIs RC
vC (t) = RIs + (v0 − RIs )e−t/RC
En este caso, como v0 = 0V :
vC (t) = RIs (1 − e−t/RC )
NOTA: Se propone como ejercicio obtener de la misma manera la expresión matemática

de la corriente en una bobina cuando se abre el interruptor.
21/94
16. En el siguiente circuito, se cierra el interruptor en t = 0, cuando el condensador está

cargado con tensión VC0 . Calcula la expresión en el tiempo que determina la corriente en
la inductancia una vez se cierra el interruptor.
Solución
Aunque este circuito no tiene fuentes, la tensión almacenada en el condensador hará que
circule una corriente. Para determinar dicha corriente se plantea la ecuación diferencial
del a tensión en el condensador igualando ambas corrientes:
iL = −iC
Z
1 dVC
VL dt = −C
L dt
Derivando la expresión anterior y teniendo en cuenta que VL = VC se obtendrá la
siguiente ecuación diferencial:
d2 VC 1
2
+ VC = 0
dt LC
que es una ecuación diferencial ordinaria de segundo grado, y tiene dos raı́ces complejas
conjugadas:
1
λ1 = +j √
LC
1
λ2 = −j √
LC
por lo que la solución será de la forma:
j √1 t −j √ 1 t
VC (t) = Ae LC + Be LC
Para determinar A y B se usan las condiciones iniciales (VC (0) = VC0 , iL (0) = 0), de la
condición VC (0) = VC0 se obtiene:
j √1 0 −j √ 1 0
VC (0) = Ae LC + Be LC = A + B = VC
Para la condición iL (0) = 0 primero sacamos la corriente iL (t):
dVC (t) 1 j √1 t 1 −j √ 1 t
iL (t) = −iC (t) = −C = jA √ e LC − jB √ e LC
dt LC LC
22/94
Despejando en t = 0:
1 0 1 0
iL (0) = jA √ e − jB √ e =0→A=B
LC LC
VC0
Resolviendo el sistema se tiene A = B = 2 , por tanto:
VC0 j √ 1 t −j √ 1 t

VC (t) = e LC + e LC
2
Despejando mediante la formula de Euler:

t
VC (t) = VC0 · cos √
LC
Para obtener la corriente por la bobina:

dVC0 · cos √t
r
LC C t
iC (t) = −iC (t) = −C = VC0 · sen √
dt L LC
por lo que es obtiene una corriente (o una tensión) senoidal, no un transitorio a 0 como
en los ejercicios anteriores. En este caso, al no haber ninguna resistencia donde se disipe
la energı́a, dicha energı́a fluctúa desde el condensador (energı́a eléctrica) a la bobina
(energı́a magnética).
23/94
17. Encuentra el equivalente de Thévenin y Norton del siguiente circuito entre los puntos A y
B:
Solución
Para obtener la tensión de Thévenin, hay que calcular la tensión entre A y B (vAB )
cuando ambos puntos están en circuito abierto, que al no circular corriente por la
resistencia de 4Ω, será igual a la corriente v1 en el siguiente circuito:
De las 2 mallas del circuito y del único nodo que hay, se obtiene el siguiente sistema de
ecuaciones:
25 = 5i1 + 20i2
v1 = 20i2
i1 + 3 = i2
de donde se obtiene que v1 = vT H = 32V .

Ahora, para obtener la corriente de Norton, se ha de cortocircuitar los puntos A y B y
calcula la corriente que circula por esa rama, es decir, se ha de calcular la corriente isc
en el siguiente circuito:
24/94
cuyo resultado se obtendrá al resolver el siguiente sistema de ecuaciones:
25 = 5i1 + 20i2
v2 = 20i2
v2 = 4isc
i1 + i3 = i2
3 = isc + i3
Resolviendo, se obtiene isc = iN = 4A.

Falta aún la resistencia de Thévenin, que será:
RT h = vT h /iN = 32/4 = 8Ω
Al ser un circuito sin fuentes dependientes, se podrı́a haber sacado la resistencia de

Thévenin mediante la resistencia que se ve entre los puntos A y B cuando se anulan
todas las fuentes de tensión.
25/94
18. Encuentra el equivalente de Thévenin y Norton del siguiente circuito entre los puntos A y
B:
Solución
Sabiendo que ix = 0A (debido a que no hay un circuito cerrado), se puede determinar
que:
vT h = −20i · 25 = −500i
De la otra malla se obtiene el valor de la corriente i:

3 − 3v 3 − 3vT h
i= =
2000 2000
cuyo resultado es vT h = −5V .
Para la corriente en cortocircuito, habrá que analizar el circuito de la siguiente figura,
donde iN = isc .
En este caso, al cortocircuitar los puntos A y B, la fuente de tensión dependiente se

anula. Por lo tanto:
5
iN = isc = −20i = −20 = −20 · 2,5mA = −50mA
2000
Finalmente:
vT h −5
RT h = = = 100Ω
isc −50mA
Por tanto, el equivalente de Thévenin será:
26/94
27/94
Parte II
Corriente alterna
1. Una corriente senoidal tiene una amplitud máxima de 20A. La corriente repite un ciclo cada
1ms. La magnitud de la corriente en t = 0 es de 10A.
(a) Determina la frecuencia de la corriente en hercios.
Solución
1
Del enunciado se sabe que el periodo T = 1ms, por lo que f = T = 1kHz.
(b) Determina la frecuencia en radios por segundo.
Solución
ω = 2πf = 2000πrad/s
(c) Expresa la corriente i (t) usando la función coseno y expresando φ en grados.
Solución
La expresión de la corriente será de la forma:
i(t) = Im cos (ωt + φ)
siendo Im la corriente máxima, ω la frecuencia en radianes por segundo y φ la fase

de la corriente. Se sabe por el enunciado que Im = 20A, y por el apartado (b) que
ω = 2000πrad/s. Falta conocer φ, que se puede obtener por el valor de la corriente
en t = 0:
i(0) = 20 cos (0 + φ) = 20 cos φ = 10.
despejando se obtiene φ = 60◦ , por lo que la solución será:
i(t) = 20 cos (2000πt + 60◦ ) .
(d) Determina el valor RMS de la corriente.
Solución
Im 20
IRM S = √ 2
= √
2
= 14, 14A.
28/94
2. Un voltaje alterno está expresado por la expresion v(t) = 300 cos(120πt + 30◦ ).
(a) Determina el periodo del voltaje en milisegundos
Solución
De la expresión ω = 120πrad/s, por lo que:
2π 1
T = = s = 16,667ms.
ω 60
(b) Determina la frecuencia en hercios.
Solución
f = T1 = 60Hz
(c) Determina el valor del voltaje v en t = 2,778ms.
Solución
Despejando en la expresión
v(2,778ms) = 300 cos (120π · 2,778ms + 30◦ ) = 300 cos (120π · 2,778/1000 + 30◦ )
= 300 cos (1,047rad + 30◦ ) = 300 cos (90◦ ) = 0V
(d) Determina el valor RMS de v.
Solución
VRM S = 300
√ = 212,13V
2
29/94
3. Si y1 = 20 cos (ωt − 30◦ ) y y2 = 40 cos (ωt + 60◦ ), determina y = y1 +y2 como una expresión
senoidal simple:
(a) mediante identidades trigonométricas.
Solución
Primero se expresan y1 e y2 utilizando la expresión del coseno de suma/resta de 2
ángulos:
cos (a ± b) = cos a cos b ∓ sin a sin b
que aplicado a y1 e y2 :
y1 (t) = 20 cos ωt cos 30◦ + 20 sin ωt sin 30◦

y2 (t) = 40 cos ωt cos 60◦ − 40 sin ωt sin 60◦
Ahora ya se puede sumar y1 e y2 :
y(t) = (20 cos 30◦ + 40 cos 60◦ ) cos ωt + (20 sin 30◦ − 40 sin 60◦ ) sin ωt
= 37,32 cos ωt − 24,64 sin ωt
Para combinar estos dos elementos, se tratan los coeficientes del coseno y del seno
como los lados de un triángulo rectángulo, como en la siguiente figura:
Se pueden multiplicar y dividir ambas expresiones por la hipotenusa:

37,32 37,32
y(t) = 44,72 cos ωt − sin ωt
44,72 44,72
= 44,72 (cos 33,43◦ cos ωt − sin 33,43◦ sin ωt)
que teniendo en cuenta la expresión del coseno de la suma indicada anteriormente:
y(t) = 44,72 cos (ωt + 33,43◦ )
(b) mediante fasores.
Solución
Para resolverlo por fasores primero se expresan y1 e y2 mediante números complejos:
20
Y1 = √ −30◦ = 17,32 − j10
2
30/94
40
Y2 = √ 60◦ = 20 + j34,62
2
Posteriormente se calcula la suma de ambos:
Y = Y1 + Y2 = (17,32 − j10) + (20 + j34,62) = 37,32 + j24,64 = 44,72 33,43◦
Por último, se obtiene la expresión trigonométrica de y:

√
y(t) = 2<{44,72ej33,43 ejωt } = 44,72 cos (ωt + 33,43◦ )
31/94
4. Encuentra el fasor de cada una de las siguientes expresiones trigonométricas:

(a) v = 170 cos (377t − 40◦ ) V
Solución
V = 170
√ −40◦ V.
2
(b) i = 10 sin (1000t + 20◦ ) A
Solución
Antes de pasar a fasor, habrá que convertir el seno en coseno:
i(t) = 10 sin (1000t + 20◦ ) = 10 cos (1000t + 20◦ − 90◦ ) = 10 cos (1000t − 70◦ )
10
I = √ −70◦ A
2
(c) i = [5 cos (ωt + 36,87◦ ) + 10 cos (ωt − 53,13◦ )] A
Solución
11,18
I = √52 36,87◦ + 10
√
2
−53,13◦ = √
2
−26,57◦ A
(d) v = [300 cos (20000πt + 45◦ ) − 100 sin (20000πt + 30◦ )] mV
Solución
Antes de nada se convierte el seno en coseno:
v = [300 cos (20000πt + 45◦ ) − 100 cos (20000πt − 60◦ )] mV
300 100 339,9

V = √ 45◦ − √ −60◦ = √ 61,5◦ mV
2 2 2
32/94
5. Encuentra la expresión en el dominio del tiempo de cada fasor:

(a) V = 18,6 −54◦ V
Solución
√
v = 2 · 18,6 cos (ωt − 54◦ ) V
(b) I = (20 45◦ − 50 −30◦ ) I
Solución
Primero se suman los fasores:
I = 48,81 126,7◦ A
√
i = 2 · 48,81 cos (ωt + 126,7◦ ) A
(c) V = (20 + j80 − 30 −15◦ ) V
Solución
√
V = 72,79 97,08◦ V v = 2 · 72,79 cos (ωt + 97,08◦ ) V
33/94
√
6. La corriente en una bobina de 20mH es 2 · 10 cos (10000t + 30◦ ) mA. Calcula:
(a) Reactancia inductiva de la bobina
Solución
XL = ω · L = 10000 · 20mH = 200Ω
(b) La impedancia de la bobina
Solución
ZL = jXL = j200Ω
(c) El fasor de la tensión
Solución
El fasor V será:
V = ZL · I
donde I es el fasor de la corriente (I = 10 30◦ mA). Por tanto:
V = 10 30◦ mA · j200 = −1 + j1,732V = 2 120◦ V
(d) La expresión en tiempo de la tensión
Solución
√
v(t) = 2 · 2 cos (10000t + 120◦ ) V
34/94
√
7. La tensión entre los terminales de un condensador de 5µF es 2 · 30 cos (4000t + 25◦ ) V .
Calcula:
(a) Reactancia capacitiva del condensador
Solución
1 1
XC = − ωC = − 4000·5µF = −50Ω
(b) La impedancia del condensador
Solución
ZC = jXC = −j50Ω
(c) El fasor de la corriente
Solución
El fasor de la tensión será:
V = 30 25◦ V
Por lo que el fasor de la corriente será:

V 30 25◦
I= = = 0,6 115◦ A
ZC −j50
(d) La expresión en tiempo de la corriente
Solución
√
i(t) = 2 · 0,6 cos (4000t + 115◦ ) A
35/94
√
8. Calcula el valor en tiempo de la corriente en el circuito de la figura cuand vs = 2·
750 cos (5000t + 30◦ ) V .
Solución
Lo primero que habrá que hacer será pasar el circuito al equivalente con fasores e
impedancias. Para eso se calcula el fasor de la tensión:
V = 750 30◦ V
y las impedancias de la bobina y el condensador:

−j −j
ZL = jωL = j5000 · 32mH = j160ΩZC = = = −j40Ω
ωC 50005µF
por lo que habrá que resolver el siguiente circuito como si de un circuito de CC se
tratara:
750 30◦ 750 30◦

I= = = 5 −23,13◦ A
90 + j160 − j40 150 53,13◦
Finalmente, se pasa el fasor al dominio del tiempo:
√
i(t) = 2 · 5 cos (5000t − 23,13◦ ) A
36/94
9. En el circuito de la siguiente figura, si vs tiene un valor en fasor de V = 125 −60◦ V con

ω = 5000 rad/s calcula el valor del condensador en faradios para que la corriente tenga una
fase de −105◦ . Después, determina la magnitud de la corriente.
Solución
Igual que antes, se pasa a fasores e impedancias. Después se aplica la ley de Ohm
considerando Zeq como la impedancia equivalente de sumar en serie resistencia, bobina
y condensador:
V
I=
Zeq
Despejando el valor de I de la ecuación:

125 −60◦
I=
Zeq
Como la fase de I es −105◦ , la fase de Zeq será:
ΦZeq = 105◦ − 60◦ = 45◦
Y además, teniendo en cuenta que la impedancia del condensador tendrá la forma

−jXC , la impedancia equivalente será:
Zeq = 90 + j160 − jXC = 183,58 60,642◦ − XC 90◦
Para obtener el valor de XC , se puede representar Zeq, 183,58 60,642◦ y XC 90◦

gráficamente (teniendo en cuenta que Zeq = 183,58 60,642◦ − XC 90◦ ):
37/94
Para obtener XC , se puede calcular los lados de los siguientes triángulos (triángulo azul
y triángulo rojo):
De ambas gráficas se puede ver que:
XC = b − b0
Para obtener los valores de b y b0 , se ha de empezar por el triángulo azul, con el que se
obtendrán los valores de a y b:
a = 183,58 · cos 60,642◦ = 90

b = 183,58 · sin 60,642◦ = 160
Como ya se conoce el valor de a, se puede calcular en el triángulo rojo el valor de b0 .

Además, como el ángulo es de 45◦ , b0 = 45◦ . Finalmente, se puede calcular el valor XC :
XC = b − b0 = 160 − 90 = 70Ω
38/94
que en faradios será:

1
C= = 2,98µF.
ωXC
Falta calcular el módulo de la corriente. Para ello se obtiene primero Zeq
Zeq = 90 + j160 − j70 = 90 + j90 = 127,28 45◦ .
y como se ha determinado antes:

V 125 −60◦
I= = .
Zeq 127,28 45◦
por lo que el módulo de la corriente será:

125
|I| = = 0,98A.
127,28
39/94
√
10. En el circuito de la siguiente figura la corriente is (t) = 2 · 8 cos (200000t). Calcula las
expresiones de v(t), i1 (t), i2 (t) e i3 (t).
Solución
Se pasa todo a fasores:
La tensión V se puede calcular si se obtiene primero la impedancia equivalente:

(6+j8)(−j5)
6+j8−j5 · 10
Zeq = (6+j8)(−j5)
= 5 −36,87◦
6+j8−j5 + 10
por lo que V será:
V = ZI = 40 −36,87◦ V
Y ahora se pueden obtener cada una de las corrientes en el circuito:

40 −36,87◦
I1 = = 4 −38,87◦ = 3,2 − j2,4A
10
40 −36,87◦
I2 = = 4 −90◦ = −j4A
6 + j8
40 −36,87◦
I3 = = 8 53,16◦ = 4,8 + j6,4A
5 −90◦
Además, se puede comprobar como I1 + I2 + I3 = I.
Finalmente, se calculan las expresiones en tiempo:
v(t) = 40 cos (200000t − 36,87◦ )

i1 (t) = 4 cos (200000t − 36,87◦ )
i2 (t) = 4 cos (200000t − 90◦ )
i3 (t) = 8 cos (200000t + 53,13◦ )
40/94
11. Una resistencia R1 = 20Ω está conectada en paralelo a a una inductancia L = 5mH.
Esta combinación está conectada en serie con una resistencia R2 = 5Ω y un condensador
C = 25µF .
(a) Calcula la impedancia equivalente si ω = 2krad/s
Solución
La impedancia equivalente estará determinada por:
R1 · ZL
Zeq = + R2 + ZC
R1 + ZL
ZL = jωL = j2000 · 5e − 3 = j10Ω
−j −j
ZC = = = −j20Ω
ωC 200025e − 6
Por lo que:
20 · j10
Zeq = + 5 − j20 = 9 − j12Ω
20 + j10
(b) Calcula la impedancia equivalente si ω = 8krad/s
Solución
−j
ZL = jωL = j40ΩZC = = −j5ΩZeq = 21 + j3Ω
ωC
(c) Calcula ω para que la impedancia equivalente sea puramente resistiva
Solución
Para que la impedancia sea puramente resistiva, la parte imaginaria deberá ser 0.
Por lo tanto habrá que obtener la parte imaginaria de la impedancia equivalente,
que como se vio en apartados anteriores es:
R1 · ZL R1 · jXL
Zeq = + R2 + ZC = + R2 − jXC
R1 + ZL R1 + jXL
Las resistencias no varı́an con respecto a la frecuencia, por lo que:
20 · jXL
Zeq = + 5 − jXC
20 + jXL
Para poder separar entre parte real e imaginaria lo primero que habrá que hacer
será pasar a una expresión con denominador común:
j20XL + (5 − jXC ) (20 + jXL )

Zeq =
20 + jXL
Finalmente, interesa quitar las expresiones con j del denominador para poder
obtener la parte imaginaria. Para ello se puede multiplicar denominador y numerador
41/94
por (20 − jXL ):
[j20XL + (5 − jXC ) (20 + jXL )] (20 − jXL )

Zeq =
202 + XL2
que despejando todos los paréntesis del numerador:
j400XL + 20XL2 + 2000 + 5XL2 − j400XC − jXL2 XC

Zeq =
202 + XL2
cuya parte imaginaria será:
400XL + −400XC − XL2 XC

={Zeq } =
202 + XL2
que será igual a 0, por lo que:
400XL + −400XC − XL2 XC = 0

1
Sustituyendo XL = ωL y XC = ωC :
ω 2 L2
400ωL + −400ωC − =0
ωC
Despejando se obtiene un valor de ω = 4000rad/s
(d) ¿Cuánto vale la impedancia para la frecuencia determinada en el apartado (c)?
Solución
Aplicando el mismo procedimiento que en los apartados (a) y (b) para ω = 4krad/s:
Zeq = 15Ω
42/94
12. Calcula el equivalente de Thévenin entre los terminales a y b para el circuito de la figura.
Solución
Primero se calcula la tensión de Thévenin, que es la tensión entre a y b en circuito
abierto. Para ello se pueden hacer una serie de transformaciones de fuentes para simplificar
el circuito a una sola malla. Estas transformaciones tienen que ver con la fuente de
tensión de 120V y las resistencias de 12Ω y 60Ω, pero hay que tener cuidado porque
estas transformaciones deben preservar el valor Vx , ya que es la variable de la que
depende la fuente dependiente de tensión.
La primera transformación será convertir la fuente de tensión de 120V y la resistencia de
12Ω en una fuente de corriente i = 120V
12Ω = 10A con una resistencia de 12Ω en paralelo,
con en la siguiente figura. Además, la tensión Vx sigue igual.
12·60
A continuación las resistencias en paralelo se pueden combinar en Req = 12+60 = 10Ω.
La tensión Vx será la tensión en la resistencia de 10Ω. Finalmente, la fuente de corriente
con la resistencia en paralelo se transformará en una fuente de tensión con una resistencia
en serie, en la siguiente figura se muestra el circuito resultante, donde Vx es la tensión
a la derecha de la resistencia de 10Ω.
Después de las transformaciones solo hay que analizar una malla:
100 = 10I − j40I + 120I + 10Vx = (130 − j40)I + 10Vx
43/94
Falta relacionar la tensión VX y la corriente I:
Vx = 100 − 10I
Sustituyendo y despejando ambas ecuaciones:

−900
I= = 18 −126,87◦ A
30 − j40
Vx = 100 − 180 −126, 87◦ = 208 + j144V
Finalmente, de la figura anterior se puede obtener:
VT h = 10Vx + 120I = 835,22 −20,17◦
Falta calcular la impedancia de Thévenin, que como hay fuentes dependientes habrá
que hacerlo mediante la corriente de corto circuito. Cortocircuitando entre los puntos a
y b, la corriente ICORT O será:
ICORT O = I1 + I2
siendo I1 la corriente que pasa por la fuente de 100V e I2 la que pasa por la fuente de
10Vx :
100
I1 = = 2,43 76◦ A
10 − j40
10Vx
I2 =
120
Además:
Vx = 100 − 10I1 = 97 −14◦ V
por lo que:
I2 = 8 −14◦ A
La corriente de corto será:
ICORT O = I1 + I2 = 8,44 2,66◦ A
y la ZT h :
VT h
ZT h = = 91,2 − j38,4Ω
ICORT O
El circuito equivalente será:
44/94
45/94
13. Calcula v0 (t) cuando v1 (t) y v2 (t) son:
v1 (t) = 240 cos (4000t + 53, 13◦ ) V v2 (t) = 96 cos (4000t) V
Solución
Lo primero será pasar los valores de tensión a fasores y la inductancia y el condensador
a impedancias. En este caso se usarán fasores con el valor máximo del coseno ya que es
otro convenio que se suele utilizar. Sin embargo, ambos fasores dan como resultado las
mismas expresiones temporales, aunque den como resultado diferntes valores complejos
(se deja como ejercicio resolverlo mediante los fasores RMS que se han utilizado hasta
ahora):
V1 = 240 53,13◦ V
V2 = 96V
−j −1
ZL = jωL = j4000 · 15e − 3 = j60ΩZC = = = −j60Ω
ωC 4000 · 25/6e − 6
Se puede resolver el circuito de varias maneras, pero quizás las mas fáciles sean superposición
o por transformación de fuentes. Si se aplica transformación de fuentes, las fuentes de
tensión serán fuentes de corriente y se obtendrá un circuito con 4 impedancias en paralelo
(que a su vez se podrán simplificar en 1 impedancia). Después de sustituir las fuentes
de tensión por fuertes de corrientes el circuito queda:
donde ZL y la resistencia de 20Ω siguen valiendo lo mismo, y las fuentes de corriente

son:
V1 240 53,13◦
I1 = = = 4 −36,87◦ A
ZL j60
V2 96
I2 = = = 4,8A
20Ω 20
La tension V0 será la que cae en cualquier de las impedancias del circuito, y será la que
caiga en la resistencia equivalente del paralelo de todas, cuyo valor será:
1
Zeq = = 12Ω
1/j60 + 1/30 − 1/j60 + 1/20
46/94
Y la corriente que circula por ella será:
I0 = I1 − I2 = 4 −36,87◦ − 4,8 = 2,88 −123,7◦ A
por lo que V0 será:
V0 = I0 · Zeq = 34,6 −123,7◦ V
Finalmente, la expresión en el tiempo v0 (t) será:
v0 (t) = 34,6 cos (4000t − 123,7◦ ) V
47/94
14. Calcula el equivalente de Thévenin del siguiente circuito:
Solución
Si se empieza calcula la tensión de Thévenin, el circuito a analizar es el mismo que en la
figura anterior, siendo la tensión de Thévenin la que cae en el condensador. Para sacar
esa tensión se pueden analizar las mallas del circuito, de la primera se obtiene (teniendo
en cuenta que la corriente que pasa por la bobina es I1 = 2 45◦ − Ix ):
0 = −20IX + j10 (2 45◦ − Ix ) + 10IX
De esta ecuación ya se puede despejar el valor de IX :

√
IX = 2 90◦ A
Se analiza ahora la segunda malla:
10IX = (10 − j10)I2
siendo I2 la corriente que pasa por la resistencia de 10Ω y el condensador. Despejando

se obtiene el valor de I2 = 1 135◦ A, que permite conocer la tensión de Thévenin:
VT h = −j10 · I2 = −j10 · 1 135◦ = 10 45◦ V
Falta la impedancia de Thévenin, para lo que habrá que calcular la corriente de cortocircuito
(ya que hay fuentes dependientes). Para ello, habrá que analizar el siguiente circuito,
siendo la corriente de corto la que pasa por la resistencia de 10Ω
Se puede ver
√ que el análisis de la primera malla es exactamente igual que antes, por lo
que IX = 2 90◦ A. En la segunda malla se obtiene:
10IX = 10I2 = 10ICC
48/94
despejando:
√
ICC = 2 90◦
por lo que la impedancia de Thévenin:

VT h 10 45◦
ZT h = =√ = 5 − j5Ω
ICC 2 90◦
49/94
Parte III
Potencia eléctrica
1. Calcula la potencia media o activa y la reactiva de la red de la siguiente figura y determina
si consume o entrega potencia y si consume o entrega voltiamperios reactivos (VAr) si:
v(t) = 100 cos (ωt + 15◦ ) V

i(t) = 4 sin (ωt − 15◦ ) A
Solución
Para aplicar las expresiones de la potencia activa P y reactiva Q, lo primero será expresar
la corriente en función de coseno:
i(t) = 4 sin (ωt − 15◦ ) A = 4 cos (ωt − 105◦ ) A
Ahora ya se puede calcular P y Q. Suponiendo que V es el máximo de la tensión, I es

el máximo de la corriente y φ es la diferencia entre ángulos:
1 1
P = V I cos(φ) = 100 · 4 cos (15 + 105) = −100W
2 2
1 1
Q = V I sin(φ) = 100 · 4 sin (15 + 105) = 173,21V Ar
2 2
También se podrı́a haber hecho pasando corriente y tensión a fasores y calculando la
potencia compleja:
4
I = √ −105◦ A
2
100
V = √ 15◦ V
2
100 4
S = V I ∗ = √ 15◦ · √ 105◦ = 200 120◦ = −100 + j173,21V A
2 2
que coincide con el resultado expresado anteriormente. Con estos resultados, la red
estará entregando potencia activa y absorbiendo VAr. Si se usan los fasores con valor
máximo, los valores de I y V serán:
I = 4 −105◦ A
V = 100 15◦ V
50/94
En este caso habrá que tener cuidado al calcular la potencia, ya que al utilizar valores
de pico la expresión de S cambia (S = 21 V I ∗ ):
1 1
S = V I ∗ = 100 15◦ · 4 105◦ = 200 120◦ = −100 + j173, 21V A
2 2
51/94
2. Calcula la potencia media (o activa) en los siguientes casos:

(a) En una resistencia de 50Ω a la que se aplica una tensión senoidal de amplitud máxima
de 625V .
Solución
2
√ 2
Vef625/ 2
P = = = 3906,25W
R 50
La amplitud√ máxima de la corriente será 625/50 = 12,5A, que equivale a una
Ief = 12,5/ 2 = 8,84A.
(b) En una resistencia de 5kΩ a la que se aplica una tensión triangular de valor de pico
180mA.
Solución
p
En este caso, al ser una onda triangular el valor eficaz es Ief = Imax / (3), por lo
tanto:
2
√ 2
P = Ief R = 180mA/ 3 · 5kΩ = 54W
52/94
3. Un carga eléctrica opera a 240V eficaces. La carga absorbe 8kW con un factor de potencia
de 0, 8 inductivo. Calcula:
(a) La potencia compleja
Solución
La potencia compleja en una carga inductiva será S = P + jS, y tendra la forma
que se muestra en la siguiente figura:
De los datos del enunciado se sabe que P = 8kW y cos θ = 0, 8 → sin θ = 0, 6.

Falta sacar Q para tener todos los datos:
P
|S| = = 10kV A
cos θ
Q = |S| sin θ = 6kV Ar
Por lo que S = 8 + j6kV A.
(b) La impedancia de la carga
Solución
Para determinar la impedancia de la carga se puede plantear de la siguiente manera:
∗
∗ V
S =VI =V
Z
Si se considera la fase de la tensión nula (V = 240 0◦ ):
2402
S = V I∗ =
Z∗
Despejando:
2402
Z∗ = = 4,6 − j3,46Ω
8000 + j6000
por lo tanto Z = 4,6 + j3,46Ω.
53/94
4. En el circuito de la figura, con una carga de 39 + j26Ω y una lı́nea de 1 + j4Ω, calcula:
(a) La corriente IL y la tensión VL en la carga.
Solución
Como lı́nea y carga están en serie:
250
IL = = 4 − j3 = 5 −36,87◦ A
40 + j30
VL = ZIL = (39 + j2) · 5 −36,87◦ = 234 − j13 = 234,36 −3,18◦ V
(b) La potencia activa y reactiva disipada en la carga.
Solución
S = VL IL∗ = (234 − j13)(4 + j3) = 975 + j650V A
lo que hace una potencia activa de 975W y una potencia reactiva de 650VAr
(c) La potencia activa y reactiva disipada en la lı́nea.
Solución
S = V I ∗ = IZI ∗ = |I|2 Z = 52 (1 + j4) = 25 + j100V A
por lo tanto la potencia activa son 25W y la reactiva 100VAr.
(d) La potencia activa y reactiva entregada por la fuente.
Solución
La potencia de la fuente será la suma de ambas cargas:
S = 975 + j650 + 25 + j100 = 1000 + j750V A → P = 1000W, Q = 750V Ar
54/94
5. En el circuito de la figura, la carga L1 absorbe una potencia de 8kW con un factor de

potencia de 0,8 capacitivo, mientras que la carga L2 absorbe 20kV A con un factor de
potencia de 0,6 inductivo.
(a) Determina el factor de potencia de las dos cargas en paralelo.
Solución
La potencia compleja de las dos cargas en paralelo está determinada por:
S = V I ∗ = 250IS∗ = 250(I1 + I2 )∗ = 250I1∗ + 250I2∗ = S1 + S2
por lo que habrá que sumar ambas potencias complejas, que serán:
S1 = 8000 − j8000 · tan φ = 8000 − j6000V A

S2 = 20000 · cos φ + j20000 · sin φ = 12000 + j16000V A
S = S1 + S2 = 20000 + j10000V A
por lo que:
20000 + j10000
IS∗ = = 80 + j40A
250
Ası́ que IS = 80−j40 = 89,44 −26,57◦ A. El factor de potencia será cos 0 + 26,57 =
0,8944 capacitivo.
(b) Determina la potencia aparente necesaria para alimentar las cargas, la magnitud de la
corriente y la potencia perdida en la linea de transmisión.
Solución
La potencia aparente será:
|S| = |20000 + j10000| = 22,36kV A
La magnitud de la corriente:
|IS | = |80 − j40| = 89,44A
Y las pérdidas en la lı́nea de transmisión:
Pline = |IS |2 R = (89,44)2 (0,05) = 400W
(c) Dada una frecuencia de 60Hz para la fuente, determina el valor del condensador que
harı́a un factor de potencia igual a 1 colocándolo en paralelo a ambas cargas. Vuelve a
calcular el apartado anterior con el nuevo factor de potencia.
55/94
Solución
Como la potencia compleja de la carga es S = 20 + j10kV A, se corregirá el factor
de potencia a 1 con un condensador en paralelo cuya potencia reactiva sea 10kV Ar
(S = −j10kV A). Si tenemos consideramos VC y IC como la tensión y la corriente
en el condensador t XC la reactancia capacitiva:
|VC |2
SC = VC IC∗ =
XC
Además, VC = 250:
2502
|XC | = = −6,25Ω
−10000
−1 −1
C= = = 424,4µF
ωXC 2π · 60(−6,25)
Con esta carga en paralelo, la potencia compleja de las 3 cargas en paralelo sera:
S = S1 + S2 = 20 + j10 − j10kV A = 20kV A
La potencia aparente |S| = 20kV A. La magnitud de la corriente:

20000
|IS | = = 80A
250
Y las pérdidas en la lı́nea:
Pline = |IS |2 R = (80)2 (0,05) = 320W
Al añadir el condensador las pérdidas en la lı́nea han bajado de 400W a 320W.
56/94
Parte IV
Entregables
Estos ejercicios pertenecen a la colección del entregable de problemas del curso 2020/2021,
y son una indicación del nivel exigido para el del curso actual. Se recomienda resolverlos por
vuestra cuenta y, en caso de dudas, pidáis unas tutorı́as para resolverlos.
(11/20) 1. Determina la corriente potencia disipada en cada una de las resistencias, siendo: R1 = 700Ω,
R2 = 100Ω, R3 = 600Ω, R4 = 700Ω, R5 = 100Ω, R6 = 900Ω, R7 = 800Ω, V1 = 2000V ,
V2 = 1000V , k = 90Ω
57/94
(11/20) 2. Determina la resistencia R para que i = (G + 1) mA.
58/94
(11/20) 3. (a) Convierte a fasor las siguientes tensiones y corrientes y determina para cada par de
expresiones cuál está retrasada con respecto a cuál.
i.
i1 (t) = (A + 1) sin (ωt + B)

i2 (t) = (C + 1) sin (ωt + D)
ii.
v1 (t) = (E + 1) sin (ωt + F )

v2 (t) = (C + 1) sin (ωt − D)
iii.
i1 (t) = (G + 1) sin (ωt + H)

i2 (t) = (C + 1)2 sin ωt − B 2

(b) Obtén las expresiones en función del tiempo y determina cuál está retrasada con
respecto a cuál.
i.
I1 = 10 (F + 1) ∠B ◦
I2 = 100 (C + 1) ∠B ◦
ii.
◦
V1 = (G + 1) ∠E 2
V2 = C (A + 1) ∠H ◦
iii.
V1 = D · (A · G + 1) ∠B ◦
◦
V2 = (D + 1)2 ∠H 2
59/94
(11/20) 4. Determina el valor de la impedancia Z si V tiene un valor de pico de 10 (A + 1) V para que

se cumpla:
(a) La corriente esté adelantada a la tensión en 30 (A + 2)◦

(b) La corriente esté retrasada con respecto a la tensión en (B + 1) (C + 2) (D + 3)◦
(c) La corriente esté adelantada a la tensión en (E + 5) · F ◦
(d) La tensión esté adelantada a la intensidad en (G + 2) (H + 5)◦
60/94
(11/20) 5. Determina los valores de tensión v2 , de corriente i1 y de tensión en la resistencia R2 .
61/94
(11/20) 6. Determina la tensión y corriente en todas las resistencias del circuito.
62/94
(11/20) 7. Determina la impedancia Z para:
(a) Conseguir una potencia en la carga de P = 10 (E + 1) W y Q = 5 (E + 1) V Ar

(b) Conseguir máxima transferencia de potencia en el circuito de la figura. ¿Cuánto es la
potencia activa y reactiva en esa carga?
63/94
(11/20) 8. En el circuito de la figura, antes de abrir el interruptor (circuito cerrado) la corriente por
L1 es i1 = (A + 2) A y por L2 es i2 = B + 5 A. En t = 0 se abre el interruptor (pasando a
circuito abierto). Determina las expresiones de i (t) y v (t).
64/94
(11/20) 9. Determina los circuitos equivalentes de Thévenin y Norton entre a y b de los siguientes
circuitos
(a)
(b)
65/94
(c)
66/94
(11/20) 10. El circuito de la figura se alimenta con un generador de c.a. de y los aparatos de medida
dan los siguientes resultados:
Además, se sabe que Z1 es completamente inductiva, Za es una impedancia capacitiva con

φa = −10 · A◦ , Z2 es una impedancia totalmente resistiva y Zb es una impedancia con
componente inductivo y resistivo. Determina:
(a) La lectura del amperı́metro IT
(b) Las lecturas del voltı́metro V2 y del vatı́metro P1
67/94
Parte V
Exámenes
(10/19) 1. Se tiene una red de alimentación en Corriente Alterna conectada a una carga eléctrica:
Dicha carga eléctrica corresponde al circuito de un sistema de control de detonación de

una carga explosiva nuclear. En un intento por desactivar el sistema de detonación antes
de que termine la cuenta atrás, en lugar de cortar un cable al azar, se ha instrumentado
la carga al máximo posible, a partir de voltı́metros, amperı́metros y potenciómetros (ver
esquema). Para poder desactivar por completo la carga es necesario conocer la tensión e
intensidad a la que trabaja, ası́ poder empalmar el sistema de control en otra lı́nea de AC
e impedir que la resistencia R1 se caliente hasta la temperatura que activarı́a el explosivo.
Del circuito del sistema de control sólo se ha podido detectar la bobina de j6Ω ya que
su valor venı́a escrito a bolı́grafo por ser la carga que controla el tiempo de activación.
El problema se encuentra en que los voltı́metros U1 y UR dan una lectura en caracteres
cirı́licos y no hay tiempo de cambiar la instalación. Además, el amperı́metro A1 se queda
sin baterı́a y el fabricante no permite su sustitución ya que al impedirlo, el usuario debe
comprar uno nuevo, aumentando ası́ sus beneficios. Con lo cual en esta situación crı́tica
bajo la mirada de desesperación, preocupación y terror del resto de compañeros y con los
números de la cuenta atrás parpadeando, se pide: NOTA: Se recuerda que potenciómetros,
voltı́metros y amperı́metros no modifican prácticamente los valores del circuito, es decir, que
en caso de retirarlos del mismo, el circuito deberı́a mantenerse igual (quitar un amperı́metro
¡¿cortocircuito, quitar un voltı́metro, potenciómetro ¡¿circuito abierto).
(a) Obtener el valor de medida que darı́a el amperı́metro A1
Solución
Tomando como referencia de fase U3 = 300∠0◦ V :
I3 = 36∠90◦ A
P2 7200
R2 = 2
= = 8Ω
|I2 | 302
|UR2 | = R2 |I2 | = 240V
240
cos φR2 +Z2 = = 0,8 → φR2 +Z2 = 36,87◦
300
68/94
La lectura del amperı́metro A1 se obtiene a partir de I2 e I3 :
I1 = I2 + I3 = 30∠90◦ + 36∠ − 36,87◦ = 30∠36,87◦ A
la lectura del amperı́metro A1 es 30A.
(b) Obtener las lecturas de los voltı́metros U1 y UR
Solución
La potencia consumida por R1 viene dada por la diferencia entre P1 (en bornes de
generador) y P2 (consumo de R2 ):
PR1 = P1 − P2 = 11250W
Se conoce la intensidad que circula por R1 , luego:

PR1
PR1 = R1 |I1 |2 → R1 = = 12,5Ω
|I1 |2
Luego la caı́da de tensión en R1 : UR1 = R1 I1 = 12,530∠36,87◦ = 375∠36,87◦ V El

voltı́metro UR mide 375V .
La lectura de U1 viene dada por:
U1 = U3 + (R1 + j6) I1 = 300∠0◦ + (R1 + j6) 30∠36,87◦ = 615∠36,87◦
(c) Realizar un Equivalente Thévenin de la carga para poder preparar la lı́nea de alterna
a la que transplantarla
Solución
La tensión VT h es directamente U1 , mientras que para calcular ZT h , al no existir
generadores, basta con agrupar las impedancias presentes. La impedancia equivalente
para las ramas 2 y 3 es posible hallarla a partir de la relación entre la intensidad
entrante y la caı́da de tensión asociada:
U3
Z23 =
I1
de forma que:
ZT h = (12,5 + j6) + Z23 = 20,5Ω
69/94
con carácter resistivo.
70/94
(10/19) 2. El siguiente circuito modeliza la generación, distribución y consumo de energı́a eléctrica.

Distribución Carga
z1 z3 z5 z6 z8
Ug z2 z4 z7 z9
donde Ug = 800V , z1 = z3 = z5 = 0,2Ω, z2 = z4 = −j2Ω se corresponden con la tensión

en generación y las impedancias asociadas a la distribución. La carga está definida por las
impedancias z6 = 15 + j7,5Ω, z7 = z9 = 5 + j10Ω y z8 = 10 + j18Ω.
Se pide:
(a) Equivalente Thévenin que simplifique la generación y distribución de energı́a
Solución
El equivalente Thevenin se obtiene mediante la tensión al final de la distribución
en circuito abierto (Uth ), y con la intensidad en dicha rama con un circuito cerrado.
Como por z5 no circula intensidad, existe la misma tensión en z5 como la que se
disipa en z4 . La tensión Thévenin es, entonces:
Uth = Uz4 = z4 Iz4
La intensidad que circulará por z4 se obtiene mediante el divisor de intensidad:

z2
I z4 = Ig
z2 + (z3 + z4 )
Donde Ig es la intensidad en bornes del generador. Se obtiene mediante:
Ug Ug 800 0
Ig = = = =
zeq z1 + z2//3,4 1,033 −76
= 774,319 76 = (187,272 + 751,332j)A
De esta forma:
z2
Iz4 = 774,319 76 = 386,677 73,1416A
z2 + (z3 + z4 )
Uth = Uz4 = z4 Iz4 = (−j2) 386,677 73,1416 = 773,353 −16,8584V
= (740,1177 − j224,2781)V
Se calculará como la intensidad de cortocircuito. Esta intensidad coincide con la

que circula por z5 .
Icc = Iz5
Dicha intensidad se obtiene a través del divisor de intensidad:

z4
Iz5 = Iz
z4 + z5 3
z4 z2
= Ig
z4 + z5 z2 + z3 + z4//5
71/94
donde:
Ug Ug
Ig = = = 1371,67 9,23865A
zeq z1 + z2//(3,4//5)
resultando:
z4 z2
Icc = Iz5 = Ig = 1325,98 −7,61975A
z4 + z5 z2 + z3 + z4//5
La impedancia equivalente será:

Uth 773,353 −16,8584
Zth = = = 0,5757 − j0,09364Ω
Icc 1325,98 −7,61975
= 0,583231 −9,23865Ω
(b) Impedancia equivalente de la carga al final de la lı́nea
Solución
Consiste en calcular la impedancia equivalente:
zc = z6 + z7//(8,9) = (18,7527 + j14,8698) = 23,9328 38,4124Ω
(c) Potencia activa, reactiva y aparente asociada a la carga
Solución
Para ello, hemos de conocer la pérdida de tensión asociada, ası́ como la intensidad
circulante:
zc
Uc = Ug = (731,844 − j207,68774) = 760,743 −15,8432V
zth + zc
Ug
Ic = = (18,5688 − j25,7991) = 31,7867 −54,2557A
zth + zc
La potencia aparente Sc en la carga será:
Sc = Uc Ic∗ = P + jQ = (18947,6237 + j15024,4026)V A (1)
(d) Factor de potencia de la carga
Solución
Se obtiene como P/|S| = 0,783559
(e) Para corregir el factor de potencia de la carga, se decide colocar una baterı́a de
condensadores, para lo cual se recurre al catálogo adjunto. ¿Qué modelo hemos de
adquirir para corregir el factor de potencia hasta un mı́nimo de 0,9? ¿Cuál será el
nuevo valor del factor de potencia?
72/94
Solución
Mediante la expresión:
Qc = P tan(ϕ) − tan(ϕ0 )

(2)
Donde ϕ = 38,41244 es el ángulo asociado a la instalación actual, y ϕ0 = 25,84193

una vez corregido el factor de potencia a 0.9. Entonces:
Qc = 18947,6237 (tan(38,41244) − tan(25,84193)) = 5847,65V Ar (3)
En el catálogo, la baterı́a será el modelo BFJ-6-45 de 6000VAr.

Colocándolo en la instalación, el nuevo factor de potencia se podrá obtener de:
Q − Qc 15024,4026 − 6000
tan ϕ00 = = = 0,47628 (4)
P 18947,6237
cosϕ00 = 0,902829 (5)
73/94
(10/19) 3. En el grafo siguiente se representa un modelo de un modulador de señal donde us1 es la

señal de información y us2 la señal modulada. Este instrumento, vital en la codificación
y transmisión de señales, forma parte del subsistema de telecomunicación de un vehı́culo
aeroespacial. La señal modulada tiene una frecuencia que depende de la tensión u1 (ver
grafo) de la siguiente manera:
√
us2 = 2 · 20 · cos(u1 t)
Durante una peligrosa maniobra evasiva, el ordenador de a bordo marca como consigna que
el generador us1 trabaje de manera que suministre la tensión siguiente:
us1 = 10[V DC]
Determinar la tensión, intensidad y potencias activa y reactiva que consumirá la carga R1,
responsable final de la transmisión de la señal.
Solución
Al ser us1 una tensión continua, los condensadores serán circuitos abiertos y las inductancias
serán cortocircuitos, por lo que el circuito será:
Por tanto:
√
us1 = 10[V DC] → u1 = 0 → ws2 = 0 → us2 = 2 · 20[V DC]
us2 √
I1 = = 2 · 0,2A
25 + 75
√ √
UR1 = R1 I1 = 75 · 2 · 0,2 = 2 · 15V
√ √
PR1 = 2 · 15 · 2 · 0,2 = 6W
QR1 = 0V Ar
74/94
(01/20) 4. Se tiene el siguiente sistema eléctrico
z3 + -
a V2
z4
z1 z7
I1
b z6
z5 z2
V3
- +
en el cual se pide determinar la caı́da de tensión en la fuente de intensidad I1 .

Además, se pide determinar el equivalente Thévenin entre los nodos a y b.
DATOS: z1 = 20 + j15Ω, z2 = 50∠45◦ Ω, z3 = 60 + j52,915Ω, z4 = 5,207 + j3,123Ω,
z5 = 3∠30◦ Ω, z6 = 30 + j40Ω, z7 = 80∠90◦ Ω.
√
I1 = 1∠45◦ A, U2 = 15∠45◦ V , u3 (t) = 2 · 100 sin (100πt) V
75/94
(01/20) 5. Un taller de fabricación tiene una instalación de corriente alterna monofásica a 220V /50Hz.
Dicha instalación tiene conectadas:
Pluma, con potencia útil de 10kW , un factor de potencia inductivo de 0,8.

Dos máquinas herramienta que proporcionan 5CV aprovechables cada una, cos(ϕ) =
0,75(inductivo).
Un horno para materiales cerámicos de 5kW aprovechables, factor de potencia unitario.
Se pide determinar
1. Corrientes parciales absorbidas por sendas cargas

2. Corriente total que circula por la instalación y su factor de potencia
3. Pérdidas por efecto Joule en la lı́nea de distribución (anterior a la instalación) si tiene
una resistencia de 0,1Ω
4. Potencia reactiva de los condensadores necesaria para elevar el factor de potencia a
0,9 (inductivo)
5. Nueva corriente que circulará por la lı́nea de distribución con los condensadores conectados
y las nuevas pérdidas en la distribución
NOTA: 1CV = 735W
76/94
(06/20) 6. Se tiene el sistema eléctrico de la Figura 1 en el que el interruptor S puede encontrarse

abierto o cerrado.
I2
1 2
z2=2z1
I1 z1 z3=3z1 I3 S
Figura 1: Circuito eléctrico del Problema 6
DATOS: I1 = 10∠ − 30◦ A, I2 = 3∠ − 60◦ A, I3 = 2∠0◦ A, U1,cerrado = 25,175∠0◦ V

Se pide:
(a) Determinar los valores de las impedancias, si al cerrarse el interruptor S se observa una
tensión en el nudo 1 de U1,cerrado .
Solución
Al cerrarse el interruptor S se genera un circuito cerrado o cortocircuito en ese
tramo. Por lo tanto no existe caı́da de tensión entre el nodo 2 y la tierra. Al no
tener caı́da de tensión entre 2 y la tierra no existe flujo eléctrico a través de z3 . El
circuito resultante al cerrar S es:
I2
1 2
z2=2z1
I1 z1 I3
77/94
Aplicando el método de los nudos en 1:
I1 = I2 + Iz1 + Iz2
U U
I1 − I2 = 1 + 1
z1 z2
1 1 I1 − I2
+ =
z1 z2 U1

1 1 I1 − I2
1+ =
z1 2 U1
3 U1
z1 =
2 I1 − I2
3 25,175∠0◦
= = 4,740 + i1,590 = 5∠18,544◦ Ω
2 10∠ − 30◦ − 3∠ − 60◦
Las impedancias del sistema son, por tanto:
z1 = 4,740 + i1,590 = 5∠18,544◦ Ω

z2 = 9,480 + i3,180 = 10∠18,544◦ Ω
z3 = 14,221 + i4,771 = 15∠18,544◦ Ω
(b) Calcular la tensión en los nudos 1 y 2 cuando el interruptor se encuentra abierto.
Solución
El interruptor abierto provoca un circuito abierto en ese tramo. No hay paso de
intensidad por dicha rama, por lo que el sistema se simplifica como:
I2
1 2
z2=2z1
I1 z1 z3=3z1 I3
Aplicando el método de los nudos en 1 y 2:
I1 = I2 + Iz1 + Iz2
I2 + Iz2 = I3 + Iz3
Sustituyendo las intensidades que pasan por cada impedancia por la tensión asociada
78/94
y la propia impedancia:
U1 U1 − U2
+
I1 = I2 +
z1 z2
U1 − U2 U2
I2 + = I3 +
z2 z3
Dejando a un lado las incógnitas se llega al sistema lineal:

1 1 1
+ U1 − U2 = I1 − I2
z1 z 2 z2

1 1 1
U1 − + U2 = −I2 − I3
z2 z2 z 3
que da como soluciones a U1 y U2 :
U1 = 32,349 − i6,556 = 33∠ − 11◦ V

U2 = 21,523 − i19,667 = 29,155∠ − 42◦ V
(c) Balance de potencias en cada una de las impedancias con el interruptor cerrado y
abierto.
Solución
A partir de la potencia aparente S = UI∗ = P + iQ se pueden estimar la potencia
real y reactiva consumida por cada una de las cargas.
Con el interruptor cerrado:
U1 ∗

Sz1 = U1 I∗z1 = U1 = 120,173 + i40,312V A
z1
∗
U1
Sz2 = U1 I∗z2 = U1 = 60,86 + i20,156V A
z2
Sz3 = 0V A
Con el interruptor abierto:

∗
∗ U1
Sz1 = U1 Iz1 = U1 = 206,575 + i69,296V A
z1
U1 − U2 ∗

∗
Sz2 = (U1 − U2 ) Iz2 = (U1 − U2 ) = 27,410 + i9,195V A
z2
∗
∗ U2
Sz3 = U2 Iz3 = U2 = 53,725 + i18,022V A
z3
79/94
(06/20) 7. En los esquemas de la Figura 2 se observa una instalación eléctrica de CA monofásica,

cuyas tensiones de lı́nea y frecuencia vienen dadas por el REBT (tensión eficaz de 230 V
y frecuencia de 50 Hz). A dicha instalación se le añade una baterı́a de condensadores Qc ,
la cual se conecta mediante un interruptor al sistema. En la figura superior la baterı́a de
condensadores está desconectada del sistema, mientras que en la figura de la derecha está
conectada y suministra una intensidad eficaz de 20 A. Al ubicar un amperı́metro antes del
motor se observa que a éste llega una intensidad cuyo valor máximo es 50 A.
P, Q
Motor
Qc
Motor
Qc
Figura 2: Instalación eléctrica del Problema 7. La flecha azul indica el origen y destino de la
potencia activa, mientras que la flecha roja indica el origen y destino de la potencia reactiva.
Se pide:
(a) Potencia activa del motor.
Solución
La lectura del amperı́metro indica la magnitud de la intensidad consumida por el
motor. Esto incluye tanto consumo activo como reactivo. Al conocerse la intensidad
máxima o pico, la potencia aparente se calcula como:
50
S = U Im,ef = 230 · √ = 8,131kV A
2
A través de la figura se observa que al introducir la baterı́a de condensadores

no existe demanda de energı́a reactiva por parte del motor. Por tanto la energı́a
reactiva del motor es idéntica a la que proporciona la baterı́a:
Qc = U Ic = 230 · 20 = 4,6kV Ar
La potencia activa del motor será:

p
P = P 2 − Q2 = 6,706kW
80/94
(b) Potencia aparente del motor.
Solución
Calculada en el apartado anterior, S = 8,131kV A
(c) Determinar el factor de potencia del motor, indicando si es de carácter inductivo o

capacitivo.
Solución
El factor de potencia se obtiene como:
P
cosϕ = = 0,825 (6)
S
Se observa que antes de introducir la baterı́a de condensadores existe un flujo de
energı́a reactiva al motor. El consumo de energı́a reactiva está asociado a cargas
inductivas, por lo que el factor de potencia es de carácter inductivo.
(d) Indicar la bonificación ó penalización de la compañı́a comercializadora antes y después

de introducir la baterı́a de condensadores.
Solución
Antes de la compensación con la baterı́a de condensadores el factor de potencia

es 0,825, por lo que se aplica la expresión:
29,16
Kr ( %) = − 36 = 6,88 %
cos2 ϕ
siendo una penalización.
Tras añadir los condesadores no existe una demanda de energı́a reactiva desde
la lı́nea. El factor de potencia es entonces 1:
37,026
Kr ( %) = − 41,026 = −4 %
cos2 ϕ
siendo una bonificación.
(e) Intensidad consumida por el motor y por el conjunto motor-baterı́a, indicando su

magnitud y sus componentes activa y reactiva.
Solución
En cuanto la intensidad
√ consumida por el motor, se sabe que su magnitud (eficaz)
es de Im = 50/ 2A. Sabiendo que la carga es de carácter inductivo con un factor
de potencia de 0,825:
Im = Im cos (−ϕ) + iIm sen (−ϕ) = 29,155 − i20 = 35,36∠ − 34,45◦ A
El conjunto motor-baterı́a sólo consume energı́a activa, por lo que cosϕ = 1:
Im = Im cos (−ϕ) + iIm sen (−ϕ) = 29,155 = 29,155∠0◦ A
81/94
La penalización por energı́a reactiva se calcula de la siguiente manera:


37,026
Kr ( %) = cos2 ϕ − 41,026 1 ≥ cosϕ > 0,95




Kr ( %) = 0 0,95 ≥ cosϕ ≥ 0,90

 29,16
Kr ( %) = − 36 cosϕ < 0,90


cos2 ϕ
donde un valor negativo indica bonificación.
82/94
(02/21) 8. Durante el rodaje de la pelı́cula Poltergeist (1982) los participantes afirman que sucedieron
eventos misteriosos, difı́ciles de explicar, siendo el más destacado el momento en que todas
las bombillas de la sala reventaron.
(a) Descartando la opción paranormal, miraremos la eléctrica. ¿Cómo deberı́an estar instaladas
las bombillas para que una subida de tensión causase dicho efecto?
Solución
En paralelo para que la subida de tensión les afecte a todas a la par.
(b) El rodaje tuvo lugar en la ciudad de Simi Valley, CA, USA, es decir, que la alimentación
que recibı́an dichas cargas eléctricas era de 120V – 60 Hz. Sabiendo que se usó un foco
HMI de 63 Amperios que consume 6 kW (F = 0.9 inductivo) en lugar de los de Xeon
que solicitó el productor S. Spielberg debido a que se estaban usando para el rodaje
de Blade Runner (1982), calcular el valor de la resistencia 1R del divisor de tensión
necesario (ver circuito) para suministrar los 63 amperios al foco a partir de la fuente
eléctrica. Obtener el desfase de todas las tensiones del circuito.
Se recomienda establecer el origen de fases en la tensión del foco, también representar
el diagrama fasorial para obtener relaciones trigonométricas.
Solución
P 6 · 103
P = U · I cos φ → U = =
I cos φ 63 · 0,9
Uf oco = 105,8∠0◦ V
zf oco = 1,68∠25,84◦ V
If oco = 63∠ − 25,84◦ V
Para determinar la resistencia R1 recurrimos a la magnitud de la tensión del
83/94
generador:
q
|U |gen = (Uf oco + < (R1 I))2 + (= (R1 I))2
|U |2gen = (Uf oco + < (R1 I))2 + (= (R1 I))2
14400 = 11197,89 + 12000R1 + 3214,89R12 + 754,11R12
(
2 0,247
3969R1 + 12000R1 − 3202,105 = 0 → R1 → R1 = 0,2467Ω
−3,09

La fase de U se obtiene mediante:

= (Ugen ) = (R1 I)
arctan = arctan = −3,236◦
< (Ugen ) Uf oco + < (R1 I)
(c) Sabiendo que hay 5 focos conectados en paralelo con la fuente (por ejemplo, a partir
de una regleta o ladrón), calcular el total de la potencia activa suministrada para la
iluminación del set y el rendimiento del total. Escribir la función potencia instantánea
total suministrada, obtener la potencia media y la potencia fluctuante.
Solución
PR1 = 0,2467 · 632 = 980W

Ptotal/f oco = PR1 + Pf oco = 6980W
Ptotal = 34,9kW
5 f ocos
Pf oco
η= = 0,86
Ptotal/f oco
La potencia fluctuante tiene la forma:

√ √
p (t) = 5ugen (t) i (t) = 5 · 2120 cos (60t − 3,236◦ ) · 263 cos (60t − 25,84◦ )
= 75600 cos (60t − 3,236◦ ) cos (60t − 25,84◦ ) W
1
= 37800 [cos (120t − 29,84◦ ) + cos (22,605◦ )] cos (a) cos (b) = [cos (a + b) + cos (a − b)]
2
fluctuante media
z }| { z }| {
= 37800 cos (120t − 29,84◦ ) + 37800 cos (22,605◦ )
84/94
(02/21) 9. En el proceso de simplificación de un circuito, pasamos de una conexión en estrella a una

en triángulo buscando agrupar resistencias.
(a) Identifica todas las agrupaciones posibles de impedancias en triángulo y en estrella.
Solución
Sólo hay una agrupación en triángulo entre las impedancias Z3 , Z4 y Z5 .
(b) Simplifica el circuito al máximo posible indicando los pasos realizados. No es necesario
obtener el valor o la expresión de las impedancias equivalentes, basta con darles una
notación correcta e indicar su agrupación (e.g. se agrupan en triángulo obteniendo el
valor equivalente, en paralelo, etc.). La fuente dependiente Ud para este apartado se
tomará como independiente.
Solución
(c) Para este apartado suponer Ud = 4UZ1 . Eliminando la fuente de intensidad (Ig = 0A)
y la impedancia Z5 (Z5 → ∞) y haciendo Z1 = Z2 = Z3 = Z4 = Z, calcular la
tensión entre los nodos A y B. Si se hiciera un cortocircuito entre los nodos A y B,
¿Cuánto valdrı́a la tensión en la impedancia Z4 ? ¿Serı́a posible calcular un equivalente
de Thévenin entre los nodos A y B en este caso?
85/94
Solución
Ug Z1
Ug = I (Z1 + Z2 ) → I = → UZ1 = Ug → UAB = 2Ug
Z1 + Z2 Z1 + Z2
Con un cortocircuito, la tensión valdrı́a 0 ya que no circuları́a intensidad en esa
impedancia. Al sólo tener una fuente de tensión y una impedancia no es posible
reducir más el circuito y por lo tanto no se puede obtener un equivalente Thévenin.
86/94
(06/21) 10. La lectura de un voltı́metro en bornes de la resistencia de 5Ω del circuito de la fig. 3 es de

25V . Se pide:
V
j6
5
A j3
3 j4
Figura 3: Circuito de la cuestión 10.
(a) Calcular el valor que proporcionará el amperı́metro
Solución
En primer lugar es posible determinar la intensidad que circula por la resistencia
con la lectura del voltı́metro:
V 25
Isup = = = 5A (7)
R 5
Siendo esta la intensidad que circula por dicha rama. A esta intensidad se le
asignará el origen de fases, Isup = 5∠0◦ A
La caı́da de tensión que tiene lugar en las inductancias en paralelo (con xeq = 2Ω)
es:
Vx = jxeq · Isup = j2 · 5 = j10V = 10∠90◦ V (8)
Por lo que la caı́da de tensión total en la rama superior es
Vtotal = 25 + j10V = 26,926∠21,8◦ (9)
De esta manera, es posible determinar la intensidad de la rama inferior, ya que

ambas ramas comparten el mismo diferencial de potencial:
Vtotal 25 + j10
Iinf = = = 4,6 − j2,8A = 5,385∠ − 31,33◦ A (10)
3 + j4 3 + j4
La intensidad que circula por el amperı́metro es, por tanto:
Iamp = Isup + Iinf = 9,6 − j2,8A = 10∠ − 16,26◦ A (11)
La intensidad que muestra el amperı́metro es el valor eficaz de la intensidad

circulante, por lo que se leerá: “10A”.
(b) Balance de potencias en cada elemento pasivo
87/94
Solución
Rama superior
• Resistencia P = V I ∗ = 125W
• Inductancia 1: Q = |Vx |2 /x1 = 16,67V Ar
• Inductancia 2: Q = |Vx |2 /x2 = 33,33V Ar
Rama inferior
• Resistencia P = R|Iinf |2 = 87W

• Inductancia Q = x|Iinf |2 = 116V Ar
88/94
(06/21) 11. En el circuito de la fig. 4, se sabe que la intensidad en la rama inductiva es tres veces
menor que la corriente que circula por la rama capacitiva. ¿Es√ posible que se puedan
alimentar ambas ramas con una tensión monofásica√u (t) = 230 2 cos (100πt + 195◦ ) V ,
si la intensidad absorbida por el conjunto es i (t) = 8 2 cos (100πt − 75◦ ) A? ¿Qué valores
deberı́an tener los elementos pasivos del sistema? Justifica la respuesta.
i(t)
u(t) L C
Solución
Es posible siempre que la suma de las intensidades de las ramas inductiva y capacitiva
tenga una fase similar a la de i (t):
IL + IC = |IL |∠195 − 90◦ + |IC |∠195 + 90◦ = |IL |∠105◦ + 3|IL |∠285◦ (12)
donde |IL | = |U |/xL , |IC | = |U |/xC .

Sumando ambas intensidades:
IL + IC = |IL | (cos 105◦ + j sin 105◦ + 3 cos 285◦ + 3j sin 285◦ ) (13)
◦
= |IL |2∠ − 75 A (14)
por lo que sı́ es posible, siempre y cuando 8 = 2|IL | → |IL | = 4A y los elementos pasivos
tengan valores caracterı́sticos:
U
Bobina: L = = 0,183H
IL ω
IC
Condensador: C = = 0,166mF
Uω
89/94
(06/21) 12. Dado el sistema de corriente continua (CC) de la fig. 5, donde donde U1 = 25V , U2 = 15V ,
I3 = 4A, R1 = 20Ω, R2 = 5Ω, R3 = 15Ω, se pide:
R1
R2
U2 R3 I3
+
I
+
U1
(a) Hallar la intensidad I del sistema aplicando exclusivamente el teorema del circuito
equivalente Norton
Solución
Observando la intensidad que se demanda, es fácil determinar que se ha de establecer
el equivalente Norton entre los bornes de la resistencia R2 .
R1
U2 A R3 I3
+
B
I
+
U1
El equivalente Norton se compone de una fuente de intensidad IN , que se corresponde
con la intensidad de cortocircuito entre los bornes A y B; y de una impedancia (en
este caso resistencia) en paralelo, que se corresponde con la impedancia Thèvenin.
Por tanto se tienen que estudiar los escenarios siguientes:
1. Circuito con circuito abierto entre A y B para obtener la tensión en circuito

abierto o tensión Thèvenin. Transformando la fuente de intensidad y la
resistencia en paralelo (fuente de intensidad real) en una fuente de tensión
real:
90/94
R1
R3I3
U2 A
+
B +
I R3
+
U1
Considerando que la intensidad en este sub-circuito circula en sentido antihorario:
U2 + U1 = R3 Ica + R3 I3 + R1 Ica (15)

U1 + U2 − R3 I3 20
Ica = = − = −0,5714A (16)
R1 + R3 35
Por lo que la tensión en circuito abierto resulta:
Uca = UAB = U2 − R1 Ica = 26,4285V (17)
2. Circuito con cortocircuito entre A y B para obtener la intensidad de corcocircuito
R1
R3I3
A
U2
+
B +
Icc R3
+
U1
Se tienen dos mallas. En la de la izquierda, en sentido antihorario:
U2 = R1 Iizq → Iizq = 0,75A (18)
Y en la derecha, en sentido antihorario:
U1 = R3 Ider + R3 I3 → Ider = −2,33A (19)
De forma que al sumar ambas intensidades:
Icc = Iizq − Ider = 3,0833A (20)
3. La intensidad Norton será IN = 3,0833A y la resistencia Thèvenin Rth =

Uca /Icc = 8,5714Ω
91/94
Para calcular la intensidad I que circula por la resistencia R2 basta con aplicar un
divisor de corriente:
Rth
I= = 1,947A (21)
R2 + Rth Icc
(b) Se decide emplear la instalación anterior para alimentar una carga en corriente alterna
(CA) alimentada a 50Hz, en sustitución de R2 , cuya impedancia es z2 = 4 + j3Ω. Se
pide determinar la potencia activa suministrada al sistema por parte del equivalente
Norton anterior, ası́ como su componente media y fluctuante. Para ello, se sustituye la
fuente de CC del equivalente Norton anterior en una de CA con valor eficaz idéntico
al de la fuente de CC.
Solución
La nueva fuente de intensidad tendrá la forma IN = 3,0833∠0◦ A. Ası́, la intensidad
que circula por la carga será, mediante un divisor de intensidad:
Rth
Icarga = I = 1,989 − j0,475A = 2,045∠ − 13, 422◦ A (22)
Rth + z2 N
Y la caı́da de tensión asociada:
U = z2 · Icarga = 9,380 + j4,068V = 10,224∠23,448◦ V (23)
La potencia instantánea generada es, por tanto:

√ √
p (t) = u (t) iN (t) = 2 · 10,224 cos (100πt + 23,448◦ ) · 2 · 3,0833 cos (100πt) W
(24)
= 31,525 [cos (200πt + 23,448◦ ) + cos (23,448◦ )] W (25)
Siendo la componente media:
31,525 cos (23,448◦ ) W (26)
Y la alternante:
31,525 cos (200πt + 23,448◦ ) W (27)
92/94
(06/21) 13. Se tiene una carga formada por una resistencia de valor 25Ω y una bobina real (equivalente
a una asociación RL en serie) con resistencia de 11,5Ω cuyo coeficiente de inducción es
de 410mH. Al aplicar una tensión instantánea eg (t) con frecuencia 6,366s−1 , los valores
máximos de diferencia de potencial entre los bornes de la resistencia son 125V y 100V ,
respectivamente. Se pide:
(a) Determinar el condensador que ha de introducirse en bornes de la fuente para que el
factor de potencia sea la unidad. Emplear para ello la unidad adecuada.
Solución
Gracias a los valores de tensión en la resistencia, es posible determinar la magnitud
de intensidad que circula por la carga. Empleando fasores, y por tanto cantidades
eficaces:
√ √
∆U 25/ 2 2 ◦
I= = = ∠0 A (28)
R 25 2
asumiendo esta intensidad como origen de fases.
La caı́da de tensión en la carga será idéntica a la tensión generada:
√
2 ◦
Eg = (R + ZL ) I = (25 + 11,5 + j2π · 6,366 · 0,41) · ∠0 (29)
2
= 25,809 + j11,597V = 28,295∠24,195◦ V (30)
Para que el sistema tenga un f dp = 1, toda la potencia reactiva de la bobina real

ha de ser suministrada por la baterı́a de condensadores:
√ !2
2
QL = XL |I|2 = 2π · 6,366 · 0,41 · = 8,2V Ar (31)
2
La baterı́a de condensadores, en paralelo con la carga y la fuente de tensión:
|Eg |2
Qc = = ωC|Eg |2 (32)
XC
Qc
C= = 256µF (33)
ω|Eg |2
(b) Determinar la potencia activa instantánea suministrada al sistema una vez compensado,
ası́ como su componente media y fluctuante.
Solución
La intensidad que proporciona la fuente debe de calcularse con el sistema compensado.
La impedancia equivalente con la carga y el condensador:
−1
1 1
Zeq = + = 24,27 + j21,81Ω (34)
jXC R + ZL
por lo que la intensidad que proviene de la fuente:
Ig = Eg /Zeq = 0,8259 − j0,264A = 0,8672∠ − 17,749◦ A (35)
93/94
La potencia instantánea generada es, por tanto:
p (t) = eg (t) ig (t) = 40,02 cos (40t + 24,195◦ ) · 1,23 cos (40t − 17,749◦ ) W (36)
◦ ◦
= 24,54 [cos (80t + 6,45 ) + cos (41,94 )] W (37)
Siendo la componente media:
24,54 cos (41,94◦ ) W (38)
Y la alternante:
24,54 cos (80t + 6,45◦ ) W (39)
94/94

Ejercicios Bloque 1: Corriente Continua

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Ejercicios Bloque 1: Corriente Continua

Cargado por

Copyright:

Formatos disponibles

Sistemas y circuitos Ejercicios Bloque 1

Universidad Rey Juan Carlos

(a) Las corrientes ia e ib

De la segunda expresión se puede despejar ia = 4ib , y sustituir en la primera

(c) La potencia en cada una de las resistencias

(d) La potencia generada por la fuente de 50 V

Pgen = Vgen · igen = Vgen · (ia + ib ) = 125W = P4Ω + P20Ω + P80Ω

2. En el siguiente circuito la corriente ix es 50mA y la tensión vx es 3,5V . Calcula:

Vx = 175i1 = 3,5V → i1 = 20mA

i2 = ix − i1 = 30mA → V1 = i2 · 250 = 7,5V

(d) La potencia generada por la fuente de vg

3. En el siguiente circuito calcula:

(a) Las corrientes i0 y i1

150 = 4i2 + 65i1

Despejando se obtienen i0 e i1 , y el resto de corrientes, que se usarán para los

(b) Las tensiones que caen en las resistencias de 50Ω y 25Ω

V50 = 50i0 = 50V

(c) La potencia disipada en las resistencias de 4Ω, 65Ω y 10Ω

4. En el siguiente circuito calcula:

(a) La corriente ig cuando ia = 4A, ib = −2A

se puede determinar i1 a partir del nodo de la izquierda:

−100 + 5i1 + vg − 15ia = 0 → vg = 100 + 60 + 30 = 190V

Finalmente, con la malla de abajo a la derecha y el nodo de la derecha del todo se

190 = 30i2 + 20i3

cuyo resultado es i3 = 5A, i2 = 3A e ig = i1 − i2 = −9A.

(b) La potencia disipada en todas las resistencias

P11Ω = 11i2b = 44W

5. En el siguiente circuito calcula la tensión v0 y la corriente ix

y del nodo se sabe que la corriente en la resistencia de 2Ω es 45 − ix , por lo tanto:

Del sistema de 2 ecuaciones con 2 incógnitas se obtiene ix = 15A y v0 = 60V ,

6. En el siguiente circuito calcula el valor de la fuente de tensión (vg ) si la tensión v0 es 5V.

En el segundo circuito se puede obtener i2 mediante un divisor de corriente:

En el último circuito se puede obtener v0 mediante la tensión que cae en la siguiente

Req = (((280//210) + 180)//120)//200 = ((120 + 180)//120)//200

Req = (60k//150k)//100k + (75k//50k) + 90k = 30k + 30k + 90k = 150kΩ

Req = ((600 + 900)//750)//500 + (3k//1,5k) + 2k = 250 + 3k = 3,25kΩ

Req = ((60//15) + (45//30) + 20)//50 + 25 + 10 = 60Ω

Req = (((((80 + 12)//60) + 30)//75 + 20)//50 + (60//20))//40 = 25 + 15 + 40 = 20Ω

Req = (((1,8k + 1,2k)//2k) + 300)//(((500 + 2,5k)//1k) + 750) + 250 + 3k

9. Calcula la potencia disipada en la resistencia de 5Ω en el circuito de la figura.

Para el nodo número 1 obtenemos la siguiente ecuación:

cuyo resultado es v1 = 16V y v2 = 10V . En cuanto a la corriente:

Por tanto, la potencia en la resistencia será:

P5Ω = i2φ R = 1,22 · 5 = 7,2W

10. Encuentra la tensión v0 en el siguiente circuito utilizando el circuito de superposición.

Aplicando la ley de Ohm a la resistencia de 10Ω, se puede ver que:

A continuación se analizará el circuito anulando la fuente de tensión de 10V , cuyo

Sumando las corrientes en cada node:

El valor v0 será la suma de v00 y v000 , es decir, 24V .

11. En el circuito de la figura, la tensión v0 es 4V cuando la resistencia RL no está conectada

12. Encuentra los valores de R1 , R2 , R3 y R4 cuando ig = 50mA, vg = 25V , i1 = 0, 6i2 , i3 = 2i2

i1 + i2 + i3 + i4 = ig = 50mA → 0, 6i1 + i2 + 2i2 + 4 · 0, 6i2 = 50mA

14. El circuito de la figura de la izquierda está en regimen permanente en t = 0. En t = 0 se

En este circuito, la corriente y tensión en ambos elementos serán 0A y 0V respectivamente

Despejando la tensión en la resistencia y en la bobina nos quedará la siguiente ecuación

cuyo resultado es:

Despejando el valor de i(t):

la corriente en la bobina, y por tanto en la resistencia, tendrá la siguiente forma:

NOTA: Se propone como ejercicio obtener de la misma manera la expresión matemática

15. En el siguiente circuito, se cierra el interruptor en t = 0, estando el condensador en ese

En este caso, como v0 = 0V :

vC (t) = RIs (1 − e−t/RC )
