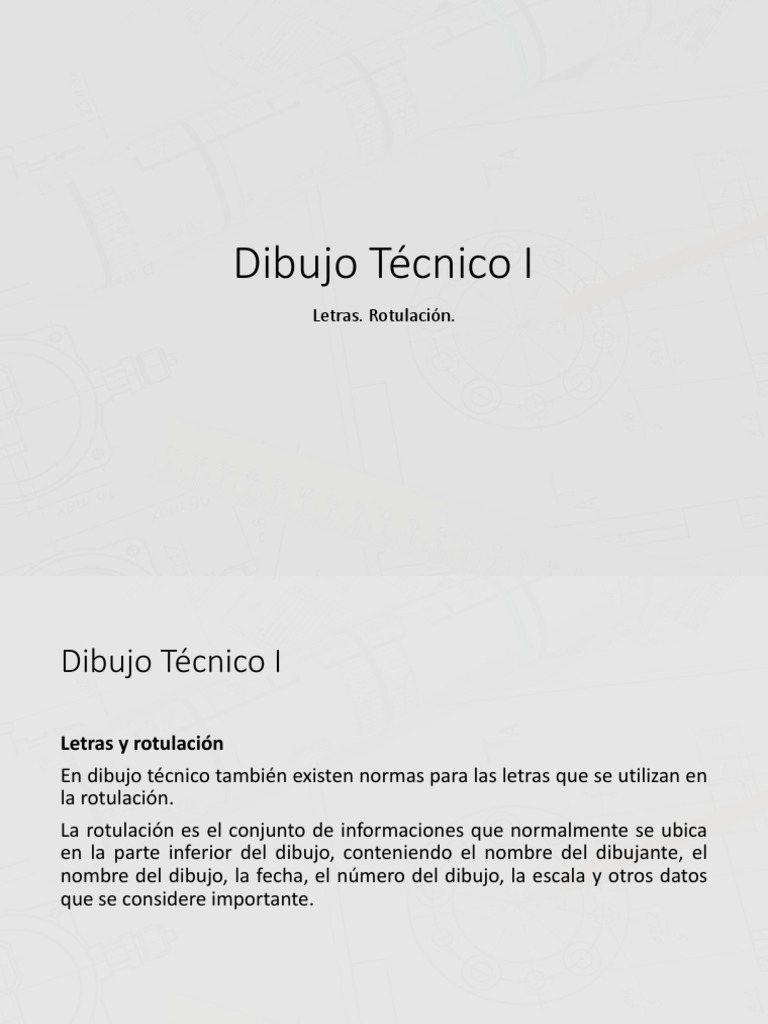

Dibujo Técnico I

Letras. Rotulación.
Dibujo Técnico I

Letras y rotulación
En dibujo técnico también existen normas para las letras que se utilizan en
la rotulación.
La rotulación es el conjunto de informaciones que normalmente se ubica
en la parte inferior del dibujo, conteniendo el nombre del dibujante, el
nombre del dibujo, la fecha, el número del dibujo, la escala y otros datos
que se considere importante.
Dibujo Técnico I

Rotulación DIN 16 y 17
La rotulación, se trata del arte de realizar y trazar letras y números con las
normas ya establecidas.
Dibujo Técnico I

Caligrafía DIN 17

Es la letra vertical normalizada, es la más utilizada y recomendada para

rotular dibujos y dimensiones. Se utiliza este tipo de letra para escribir
letreros, ficheros, rótulo de planos, etc.
Letras corrientes: presentan dimensiones de altura y ancho directamente
proporcionales.
Letras estrechas: su alto no es proporcional a su ancho.
Letras anchas: el ancho de las letras es mayor a su altura.
Dibujo Técnico I

Caligrafía DIN 17
Dibujo Técnico I

Ejemplos de escritura
Dibujo Técnico I

Caligrafía DIN 16

Es la letra inclinada normalizada. Para muchos es la mas fácil de realizar, el

trozo de letra y número es uniforme, su inclinación es de 75º en relación
con la línea horizontal. En las letras inclinadas, las partes circulares se
hacen de forma elíptica. Se utiliza para la rotulación de planos
topográficos.
