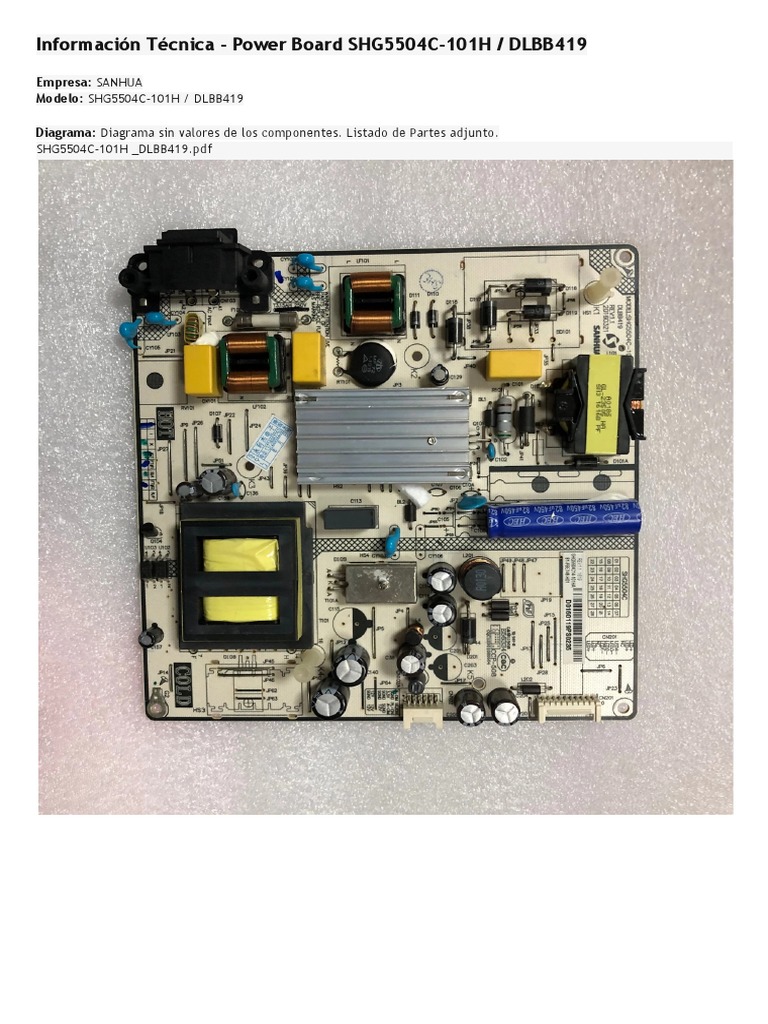

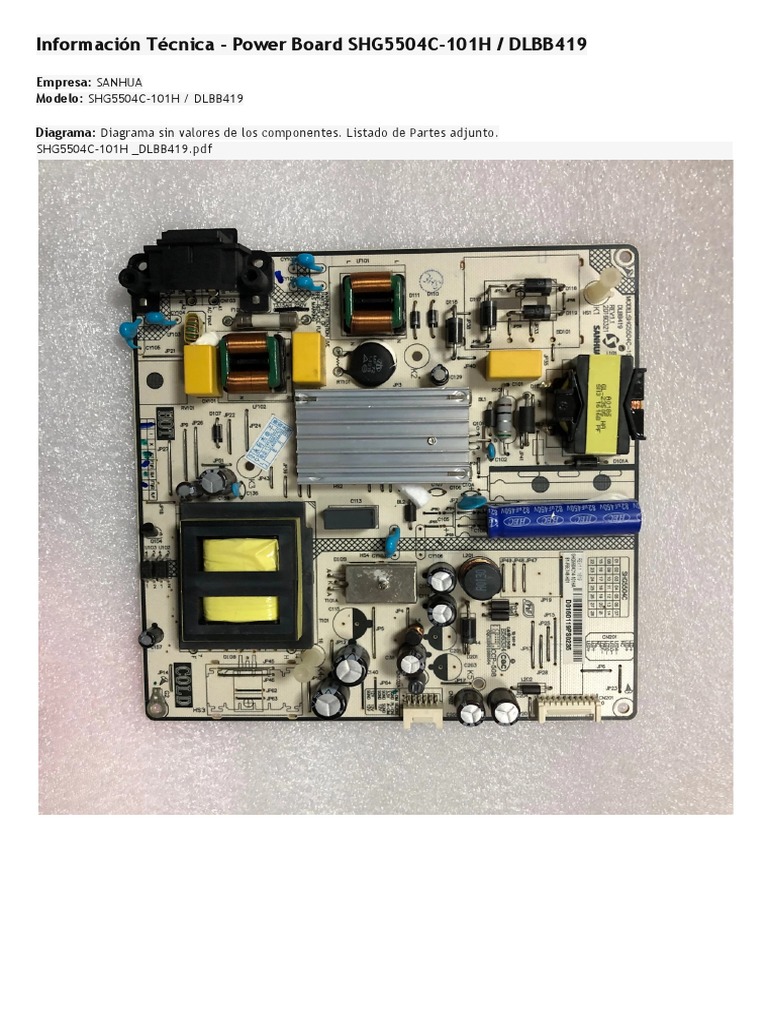

Información Técnica - Power Board SHG5504C-101H / DLBB419

Empresa: SANHUA
Modelo: SHG5504C-101H / DLBB419

Diagrama: Diagrama sin valores de los componentes. Listado de Partes adjunto.

SHG5504C-101H _DLBB419.pdf
Bajar Corriente a LEDs / Backlight

Medición original para equipo de 49":

VLED: 133.7V
ILED: 170mA
buen dia, disculpe tengo un tv con este mismo modelo de placa pero es de un tv hyundai modelo Hyled-60uhd. lo cual
quiero bajarle la tensión, el procedimiento sería lo mismo como lo describe anteriormente sacando la R213 del
integrado MP3398A! en este modelo de tv lleva 2 integrado que son los mismo MP3398A. alguna sugerencia por favor.

las mediciones que hice fueron:

Medición original:
133.7V --- 600mA, después baja a 170mA
Modificación:
125V --- 380mA, después baja a 110mA sacando la R213 del pin 8 (ISET) del U201 de 18K.
Nota: podes sacar la R222 de 10K, quedando solo la de 18K, pero te baja demasiado la iluminación.
Al quitar estas resistencias no se modificó el voltaje el cual tenía en la salida 145v lo que me resulto fue colocar una r
de 1.5ohms en lugar de r225 r226 y r227
Ahí logré que el backlight me tire en la salida 124v de arranque y a los segundos merma a 120v lo cual tengo 3v en
cada led .
el problema es la tensión de caída de cada led no tanto la corriente

Si se daña el 6A31 se puede reemplazar por el 6A20 sin problemas, esta fuente entrega en el 60 pulgadas 24 volt a
diferencia de lo que dice el diagrama.

Hola colegas , yo le saque la resistencia r222 ,y coloque una de 33k , quedo perfecto ,como tiene 2 integrados u201 y
202 hay que hacer la misma reforma para los 2 ,voy a subir foto ,para que de ubiquen saludos...[img]

Estimados tengo un tv de 49 con esta placa en cuestión de fuente.

Queda en stand by. viene de otro taller con fet de back light dañado.
Los led están chequeados y encienden correctamente.
Midiendo tensiones están un 30 % menos de las mediciones que indican ustedes.
Tengo unos 298 en c105 y en la parte secundaria en el D109 unos 62v. en JP2 unos 8,7v
Lo que me hace sospechar de alguna desvalorización en componentes de fuente primaria.
No encuentro qué valores tiene de referencia el CI U106 (6A31) Según mi tester tiene en pata 10 VCC unos inestables
10,9 a 11,2v.
En pata 3 tiene 2,1v. esta tensión deriva de tres r. en serie del diodo D111
en pata 1 tiene 191 a 196v. .
gracias por la ayuda.

Martin, te equivocas en el cuadrito que marcas las resistencias, las que van al pin 8 ISET son R222 de 10k y R213 de 20k
pero son las que están arriba de la imagen las dos primeras

Electronica Richard

San Juan Argentina

Hola!! me podrán facilitar el valor de las resistencias R143 y R145, en el plano no hay valores, están en la salida del
opto U102 y U103, desde ya mil gracias.

nomenclatura indicada en la resistencia r143 7500 y en la r148 103

Necesito saber el valor del smd U105 en esta fuente.

Si alguno tiene la data.
Por favor me estanque en ese lugar. Ya cambie otros componentes.
Cómo serán los transistores mosfet. R y diodos quemados. Solo necesitaría saber que valor de zener sería ya que en el
diagrama que hay en el foro son sin valores. Desde ya muchas gracias señores colegas

Hola el u105 figura como (EA1) buscando me parece que es un 431,corrobora y proba, saludos
LISTADO DE PARTES
