Planilla de Metrados: Proyecto: Ubicación: Metrado

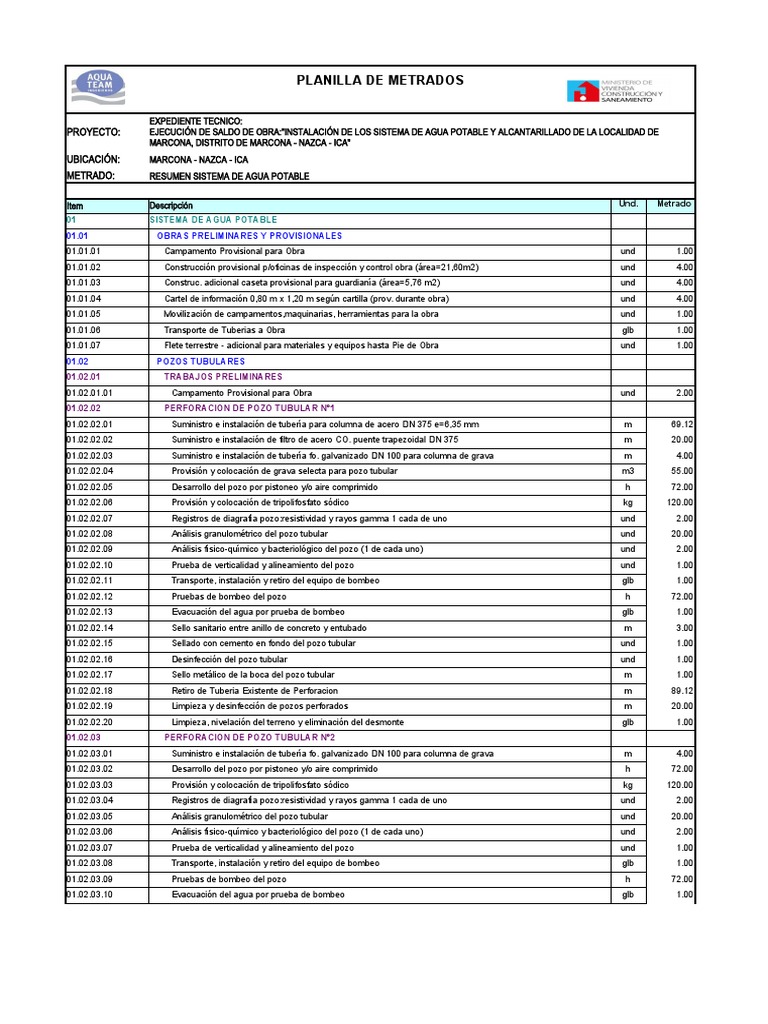

PLANILLA DE METRADOS
EXPEDIENTE TECNICO:
PROYECTO: EJECUCIÓN DE SALDO DE OBRA:"INSTALACIÓN DE LOS SISTEMA DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE
MARCONA, DISTRITO DE MARCONA - NAZCA - ICA"
UBICACIÓN: MARCONA - NAZCA - ICA
METRADO: RESUMEN SISTEMA DE AGUA POTABLE
Item Descripción Und. Metrado

01 SISTEMA DE AGUA POTABLE
01.01 OBRAS PRELIMINARES Y PROVISIONALES
01.01.01 Campamento Provisional para Obra und 1.00
01.01.02 Construcción provisional p/oficinas de inspección y control obra (área=21,60m2) und 4.00
01.01.03 Construc. adicional caseta provisional para guardianía (área=5,76 m2) und 4.00
01.01.04 Cartel de información 0,80 m x 1,20 m según cartilla (prov. durante obra) und 4.00
01.01.05 Movilización de campamentos,maquinarias, herramientas para la obra und 1.00
01.01.06 Transporte de Tuberias a Obra glb 1.00
01.01.07 Flete terrestre - adicional para materiales y equipos hasta Pie de Obra und 1.00
01.02 POZOS TUBULARES
01.02.01 TRABAJOS PRELIMINARES
01.02.01.01 Campamento Provisional para Obra und 2.00
01.02.02 PERFORACION DE POZO TUBULAR N°1
01.02.02.01 Suministro e instalación de tubería para columna de acero DN 375 e=6,35 mm m 69.12
01.02.02.02 Suministro e instalación de filtro de acero CO. puente trapezoidal DN 375 m 20.00
01.02.02.03 Suministro e instalación de tubería fo. galvanizado DN 100 para columna de grava m 4.00
01.02.02.04 Provisión y colocación de grava selecta para pozo tubular m3 55.00
01.02.02.05 Desarrollo del pozo por pistoneo y/o aire comprimido h 72.00
01.02.02.06 Provisión y colocación de tripolifosfato sódico kg 120.00
01.02.02.07 Registros de diagrafía pozo:resistividad y rayos gamma 1 cada de uno und 2.00
01.02.02.08 Análisis granulométrico del pozo tubular und 20.00
01.02.02.09 Análisis físico-químico y bacteriológico del pozo (1 de cada uno) und 2.00
01.02.02.10 Prueba de verticalidad y alineamiento del pozo und 1.00
01.02.02.11 Transporte, instalación y retiro del equipo de bombeo glb 1.00
01.02.02.12 Pruebas de bombeo del pozo h 72.00
01.02.02.13 Evacuación del agua por prueba de bombeo glb 1.00
01.02.02.14 Sello sanitario entre anillo de concreto y entubado m 3.00
01.02.02.15 Sellado con cemento en fondo del pozo tubular und 1.00
01.02.02.16 Desinfección del pozo tubular und 1.00
01.02.02.17 Sello metálico de la boca del pozo tubular m 1.00
01.02.02.18 Retiro de Tuberia Existente de Perforacion m 89.12
01.02.02.19 Limpieza y desinfección de pozos perforados m 20.00
01.02.02.20 Limpieza, nivelación del terreno y eliminación del desmonte glb 1.00
01.02.03 PERFORACION DE POZO TUBULAR N°2
01.02.03.01 Suministro e instalación de tubería fo. galvanizado DN 100 para columna de grava m 4.00
01.02.03.02 Desarrollo del pozo por pistoneo y/o aire comprimido h 72.00
01.02.03.03 Provisión y colocación de tripolifosfato sódico kg 120.00
01.02.03.04 Registros de diagrafía pozo:resistividad y rayos gamma 1 cada de uno und 2.00
01.02.03.05 Análisis granulométrico del pozo tubular und 20.00
01.02.03.06 Análisis físico-químico y bacteriológico del pozo (1 de cada uno) und 2.00
01.02.03.07 Prueba de verticalidad y alineamiento del pozo und 1.00
01.02.03.08 Transporte, instalación y retiro del equipo de bombeo glb 1.00
01.02.03.10 Evacuación del agua por prueba de bombeo glb 1.00
EXPEDIENTE TECNICO:
01.02.03.11 Sello sanitario entre anillo de concreto y entubado m 3.00

01.02.03.12 Sellado con cemento en fondo del pozo tubular und 1.00
01.02.03.14 Sello metálico de la boca del pozo tubular m 1.00
01.02.04 CASETA DE POZO 01
01.02.04.01 CONSTRUCC. CASETA
01.02.04.01.01 OBRAS PRELIMINARES
01.02.04.01.01.01 Trazo y replanteo inicial para caseta de bombeo und 1.00
01.02.04.01.01.02 Limpieza y acondiciomiento del terreno (a pulso) m2 97.68
01.02.04.01.02 MOVIMIENTO DE TIERRAS
01.02.04.01.02.01 Excavaciones en terreno normal a pulso hasta 1,50 m profundidad m3 75.77
01.02.04.01.02.02 Refine, nivelación y compactación en terreno normal a pulso m2 87.32
01.02.04.01.02.03 Relleno y compactación con material propio m3 17.14
01.02.04.01.02.04 Eliminación de desmonte en terreno normal R=10 km con maquinaria m3 57.63
01.02.04.01.03 OBRAS DE CONCRETO SIMPLE
01.02.04.01.03.01 Concreto f'c 100 kg/cm2 para solados y/o sub bases (Cemento P-I) m3 1.36
01.02.04.01.03.02 Concreto 1:10 + 30% piedra grande para cimiento corrido (Cemento P-I) m3 18.65
01.02.04.01.03.03 Concreto f'c 175 kg/cm2 + 30% P.M. para sobrecimientos (Cemento P-I) m3 5.12
01.02.04.01.03.04 Encofrado (incl. habilitación de madera) para sobrecimientos m2 41.96
01.02.04.01.03.05 Acero estructural trabajado para sobrecimientos kg 367.06
01.02.04.01.04 OBRAS DE CONCRETO ARMADO
01.02.04.01.04.01 Concreto f'c 210 kg/cm2 para anclajes y/o dados (Cemento P-I) m3 0.33
01.02.04.01.04.02 Encofrado (incl. habilitación de madera) para anclajes y/o dados m2 3.96
01.02.04.01.04.03 Acero estruc. trabajado p/anclaje ref. (costo prom. incl. desperdicios) kg 23.94
01.02.04.01.04.04 Concreto f'c 210 kg/cm2 para zapatas (Cemento P-I) m3 8.46
01.02.04.01.04.05 Encofrado (incl. habilitación de madera) para zapatas rectas m2 25.30
01.02.04.01.04.06 Acero estruc. trabajado p/zapata armada (costo prom. incl. desperdicios) kg 648.29
01.02.04.01.04.07 Concreto f'c 210 kg/cm2 para vigas de cimentación (Cemento P-I) m3 2.16
01.02.04.01.04.08 Encofrado (incl. habilitación de madera) para vigas de cimentación recta m2 8.72
01.02.04.01.04.09 Acero estruc. trabajado p/viga cimentac. (costo prom. incl. desperdicios) kg 206.83
01.02.04.01.04.10 Concreto f'c 210 kg/cm2 para losas de fondo-piso (Cemento P-I) m3 10.78
01.02.04.01.04.11 Encofrado (i/habilitación de madera) p/ losas de fondo-base de buzón,cámara,caja m2 3.33
01.02.04.01.04.12 Acero estruc. trabajado p/losa de fondo- piso (costo prom. incl. desperdicios) kg 349.34
01.02.04.01.04.13 Provisión y colocado base de neoprene s/espesor m2 4.86
01.02.04.01.04.14 Concreto f'c 210 kg/cm2 para muros reforzados (Cemento P-I) m3 3.83
01.02.04.01.04.15 Encofrado (incl. habilitación de madera) para muros rectos m2 35.10
01.02.04.01.04.16 Acero estruc. trabajado p/muro reforzado (costo prom. incl. desperdicios) kg 223.93
01.02.04.01.04.17 Concreto f'c 210 kg/cm2 para columnas (Cemento P-I) m3 7.72
01.02.04.01.04.18 Encofrado (incl. habilitación de madera) para columnas m2 103.87
01.02.04.01.04.19 Acero estruc. trabajado para columnas (costo prom. incl. desperdicios) kg 1,375.85
01.02.04.01.04.20 Concreto f'c 210 kg/cm2 para vigas (Cemento P-I) m3 6.03
01.02.04.01.04.21 Encofrado (incl. habilitación de madera) para vigas rectas y dinteles m2 33.63
01.02.04.01.04.22 Acero estruc. trabajado para vigas (costo prom. incl. desperdicios) kg 688.47
01.02.04.01.04.23 Concreto f'c 210 kg/cm2 para losas macizas (Cemento P-I) m3 16.04
01.02.04.01.04.24 Encofrado (incl. habilitación de madera) para losas macizas m2 120.56
01.02.04.01.04.25 Acero estruc. trabajado p/losas macizas (costo prom. incl. desperdicios) kg 47.39
01.02.04.01.04.26 Concreto f'c 210 kg/cm2 para losas removibles (Cemento P-I) m3 4.05
01.02.04.01.04.27 Encofrado (incl. habilitación de madera) para losas removibles m2 8.64
EXPEDIENTE TECNICO:
01.02.04.01.04.28 Acero estructural trabajado p/losa removible (costo prom. incl. desperdicios) kg 37.56
01.02.04.01.04.29 Colocación de losa removible de buzón, cámara o similar und 15.00
01.02.04.01.05 MUROS Y TABIQUES DE ALBAÑILERIA
01.02.04.01.05.01 Muros de ladrillo king kong de arcilla de cabeza con mortero 1:4 x 1,5 cm m2 89.12
01.02.04.01.05.02 Muros de ladrillo king kong de arcilla de soga con mortero 1:4 x 1,5 cm m2 11.28
01.02.04.01.05.03 Alambre negro N° 8 para confinamiento de muros (incluye desperdicio) und 200.00
01.02.04.01.06 REVOQUES, ENLUCIDOS Y MOLDADURAS
01.02.04.01.06.01 Tarrajeo del tipo rayado o primario con mortero 1:5 m2 10.79
01.02.04.01.06.02 Tarrajeo exterior con mortero 1:5x1,5 cm (incluye columnas empotradas) m2 92.40
01.02.04.01.06.03 Tarrajeo interior con mortero 1:5x1,5 cm (incluye columnas empotradas) m2 104.89
01.02.04.01.06.04 Tarrajeo de superficie vigas peraltadas independientes (en interiores) m2 18.94
01.02.04.01.06.05 Vestidura de derrame en puerta, ventana y vano m 68.90
01.02.04.01.06.06 Cielo rasos incluye vigas empotradas con mortero de 1:4 x 1,5 cm m2 100.90
01.02.04.01.07 PISOS Y PAVIMENTOS
01.02.04.01.07.01 Contrapiso de 48 mm c/mortero 1:5 x 38mm en base 1:2 x 10 mm acabado m2 66.00
01.02.04.01.07.02 Piso de loseta cerámica vitrificada de 0,30 x 0,30 m con base mortero 1:4 x 25 mm m2 1.00
01.02.04.01.07.03 Contrazócalo de cemento pulido con mortero 1:5 de 2 cm x 0,20 m m 95.50
01.02.04.01.08 COBERTURA
01.02.04.01.08.01 Cobertura ladrillo pastelero asent. c/mezcla 1:5, 2.5 cm; junta 1.5 cm m2 100.90
01.02.04.01.09 CARPINTERIA METALICA
01.02.04.01.09.01 Ventana de fierro c/perfil "L" de 2" x 1/4" fija + fierro corrugado de 3/4" m2 9.66
01.02.04.01.09.02 Malla metálica protectora de 1/2" m2 9.66
01.02.04.01.09.03 Puerta metálica LAC 1/16" con marco de 2" x 2" x 1/4" y perfiles "T" 2"x2"x1/4" m2 20.29
01.02.04.01.09.04 REJILLA METALICA PARA CANALETAS A=0.25 m: m 3.65
01.02.04.01.10 CERRADURAS
01.02.04.01.10.01 Picaportes und 3.00
01.02.04.01.10.02 Cerradura para exterior, c/llaves inter. y exterior de 3 golpes (acabado cromo mate (Sim. mod. Orbit) und 3.00
01.02.04.01.10.03 Candado, incluyendo aldabas und 4.00

01.02.04.01.11 VIDRIOS, CRISTALES Y SIMILARES
01.02.04.01.11.01 Provisión y colocado de vidrio semidoble en ventana de fierro p2 1.00
01.02.04.01.12 PINTURA
01.02.04.01.12.01 Pintado de cielo raso con látex vinílico (vinilátex o similar) m2 135.60
01.02.04.01.12.02 Pintado de muro interior con látex vinílico (vinilátex o similar) m2 144.50
01.02.04.01.12.03 Pintado de muro exterior con teknomate o supermate (similar) m2 135.25
01.02.04.01.12.04 Pintado de puertas metálicas LAC (2manos anticorrosiva + 2esmalte) m2 43.80
01.02.04.01.12.05 Pintado de ventanas metálicas (2manos anticorrosiva + 2esmalte) m2 19.40
01.02.04.01.13 VARIOS
01.02.04.01.13.01 Caja rebose-limpia terreno normal incl. eliminación desmonte a pulso und 1.00
01.02.04.01.13.02 Vereda de concreto f'c 210 kg/cm2 e=10cm pasta 1:2 (P-I), c/empleo de mezcladora m2 22.50
01.02.04.01.13.03 Rejilla sumidero-platina de 1 1/2" x 1/2" y marco "L" 1 1/2" und 2.00
01.02.04.01.13.04 Prueba de calidad del concreto (prueba a la compresión) und 3.00
EXPEDIENTE TECNICO:
01.02.04.02 INSTALACIONES SANITARIAS

01.02.04.02.01 Caja rebose-purga terreno normal incl. eliminación desm. c/cargador y volquete und 1.00
01.02.04.02.02 Suministro de caja de concreto simple y tapa concreto armado de 0,30 m x 0,60 m und 4.00
01.02.04.02.03 Biodegestor 1300 gls. con accesorios und 1.00
01.02.04.02.04 Suministro e instalación de tub. UPVC-UF 4435 SN 2 DN 200 (DNE 200 mm) en terreno normal m 14.97
01.02.04.02.05 Red de derivación P.V.C. SAL p/desagüe DN 100 m 9.50
01.02.04.02.06 Salida de PVC SAL para desagüe (punto) DN 100 m 1.00
01.02.04.02.08 Salida de PVC SAL p/ventilación (punto) DN 50 m 1.00
01.02.04.02.09 Salida de PVC tipo unión roscada PN 10 DN 15 (punto) m 2.00
01.02.04.02.10 Red de PVC tipo unión roscada PN 10 DN 20 (incl. instalación accesorios) m 5.00
01.02.04.02.11 Reducción de P.V.C. tipo unión roscada DN 20 a 15 m 1.00
01.02.04.02.12 Codo de P.V.C. 90° tipo unión roscada DN 20 und 4.00
01.02.04.02.13 Unión universal de P.V.C. DN 15 und 1.00
01.02.04.02.14 Válvula compuerta de bronce unión roscada DN 15 und 1.00
01.02.04.02.16 Válvula reductora de presión con control piloto DN 20 mm incl filtro und 1.00
01.02.04.02.17 Válvula flotadora de bronce de control directo DN 20 und 1.00
01.02.04.02.18 Unión universal de fierro galvanizado DN 20 und 4.00
01.02.04.02.19 Tee de fo. galv. unión roscada DN 20 und 2.00
01.02.04.02.20 Codo de fo. galvanizado unión roscada DN 20 und 4.00
01.02.04.02.21 Red de fo. galvanizado tipo pesada C-40 DN 20 (incl. instalación accesorios) und 5.00
01.02.04.02.22 Tanque de agua HDPE 600 litros und 1.00
01.02.04.02.23 Red de derivación P.V.C. SAL p/desagüe DN 50 (rebose) m 8.00
01.02.04.02.24 Tee sanitaria de PVC SAL SP, simple DN 50 und 3.00
01.02.04.02.25 Codo de P.V.C. SAL 90° DN 50 und 2.00
01.02.04.02.26 Sombrero para ventilación de P.V.C. DN 50 und 2.00
01.02.04.02.29 Reducción de P.V.C. tipo unión roscada DN 50 A 25 m 1.00
01.02.04.02.30 Niple fo.gdo. 1" (25 mm) m 3.00
01.02.04.03 INSTALACIONES ELECTRICAS
01.02.04.03.01 Subestacion electrica 160 Kva 10 /0.44 Kv tipo biposte con instalaciones und 1.00
01.02.04.03.02 Tablero electrico de fuerza p/sub estacion tipo intemperie und 1.00
01.02.04.03.03 Excavación con interferencia (pulso) en t. normal para instalar cable eléctrico m 15.00
01.02.04.03.04 Relleno compactado de zanja en terreno normal para instalar cable eléctrico m 15.00
01.02.04.03.05 Instalación cables eléctricos NYY en ductos PVC, formando fase (cables de 25 a 35 mm2) m 25.00
01.02.04.03.06 Instalación cables eléctricos en ductos, formando terna (cables de 6 a 16 mm2) m 30.00
01.02.04.03.07 Instalación cables eléctricos en ductos, formando terna (cables de 2,5 a 4 mm2) m 120.00
01.02.04.03.08 Suministro de tubería P.V.C. SAP DN 40 mm ( 1 1/2") m 95.00
01.02.04.03.09 Instalación de tubería empotrada P.V.C. DN 100 mm ( 4") m 20.00
01.02.04.03.10 Instalación de tubería empotrada P.V.C. DN 25 mm a 40 mm ( 1" a 1 1/2") m 95.00
01.02.04.03.11 Instalación de tubería empotrada P.V.C. DN 16 mm a 20 mm ( 5/8" a 3/4") m 23.00
01.02.04.03.12 Salida para alumbrado c/cable AWG TW 2,50 mm (14)+d PVC SAP DN 20 mm ( 3/4") (punto) und 9.00
01.02.04.03.13 Salida tomacorr. + CT C/AWG TW 4,00 mm (12)+d PVC SAP DN 20 mm ( 3/4") (punto) pto 6.00
01.02.04.03.14 Salida para timbre zumbador de P.V.C. SAP DN 20 y conductor electrico pto 1.00
01.02.04.03.15 Fluorescente recto de 2 x 36 W con equipo y pantalla und 7.00
01.02.04.03.16 Artefacto iluminacion tipo Fanal c/lampara 20 W und 2.00
EXPEDIENTE TECNICO:
01.02.04.03.17 Timbre zumbador und 1.00

01.02.04.03.18 Placa interruptor de bakelita simple und 4.00
01.02.04.03.19 Placa interruptor de bakelita doble und 1.00
01.02.04.03.20 Placa tomacorriente simple de bakelita t/universal 2 polos c/conexión a tierra und 6.00
01.02.04.03.21 Tablero eléct.c/interrup c/diferencial 220 vol 5 circuitos c/interruptor horario und 1.00
01.02.04.03.22 Instalación de Artefacto Iluminacion und 9.00
01.02.04.03.23 Sumnistro e Instalación de Poste de C.A. 7/300/120 und 1.00
01.02.04.03.24 Artefacto de alumbrado exterior público tipo SIAR-120 V.S. de 150 W E40 und 2.00
01.02.04.03.25 Pozo conexión a tierra en sistema de bombeo, alumbrado y tomacorriente und 1.00
01.02.04.03.26 Buzonete en terreno normal a pulso hasta 1,00 m profundidad und 1.00
01.02.04.03.27 Construcción de muro para colocación de caja para medidor eléctrico mes 1.00
01.02.04.03.28 Pruebas compactación suelos (proctor modificado y de control de compactación) und 2.00
01.02.04.04 CONSTRUCCION DE CERCO PERIMETRICO PP-01
01.02.04.04.01.01 Trazo y replanteo inicial para cerco perimetrico (con equipo) m 74.12
01.02.04.04.01.02 Replanteo final de la obra, para cerco perimetrico ( con equipo) m 74.12
01.02.04.04.02.01 Excavaciones terreno rocoso c/compresora hasta 1,50 m prof.(sin emplear explosivo) m3 35.58
01.02.04.04.02.02 Refine, nivelación y compactación en terreno rocoso m2 29.65
01.02.04.04.02.03 Relleno compactado en terreno rocoso a pulso m3 3.71
01.02.04.04.03.02 Concreto 1:8 + 25% P.M. p/sobrecimientos (Cemento P-I) m3 6.67
01.02.04.04.04.02 Encofrado (incl. habilitación de madera) para columnas tipo caravista m2 73.70
01.02.04.04.04.03 Acero estruc. trabajado para columnas (costo prom. incl. desperdicios) kg 764.87
01.02.04.04.06.01 Solaqueado de muro caravista de ladrillo king kong soga con mortero 1:3 m2 154.56
01.02.04.04.06.02 Aditivo desmoldeador para encofrados tipo caravista m2 281.00
01.02.04.04.07.01 Puerta con marco de tubo fierro galv. de 2" y 4" y plancha LAC 1/16" m2 12.00
01.02.04.04.08.01 Cerradura para exterior, c/llaves inter. y exterior de 2 golpes und 1.00
01.02.04.04.08.02 Cerrojos o pestillos und 1.00
01.02.04.04.08.04 Picaportes und 1.00
01.02.04.04.09 PINTURA
01.02.04.04.10 VARIOS
01.02.04.04.10.01 Provisión y colocado de tecnoport de 1" m2 5.00
EXPEDIENTE TECNICO:
01.02.04.04.10.02 Concertina de seguridad m 74.12

01.02.05.01 CONSTRUCC. CASETA
01.02.05.01.01 TRABAJOS PRELIMINARES
01.02.05.01.01.01 Trazo y replanteo inicial para caseta de bombeo und 1.00
01.02.05.01.01.02 Limpieza y acondiciomiento del terreno (a pulso) m2 97.68
01.02.05.01.02.03 RELLENO COMPACTADO CON MATERIAL PROPIO m3 18.14
01.02.05.01.03.02 Concreto f'c 100 kg/cm2 para solados y/o sub bases (Cemento P-I) m3 1.36
01.02.05.01.04.01 Concreto f'c 175 kg/cm2 + 30% P.M. para sobrecimientos (Cemento P-I) m3 5.12
01.02.05.01.04.04 Concreto f'c 210 kg/cm2 para anclajes y/o dados (Cemento P-I) m3 0.33
01.02.05.01.04.05 Encofrado (incl. habilitación de madera) para anclajes y/o dados m2 3.96
01.02.05.01.04.10 Concreto f'c 210 kg/cm2 para vigas de cimentación (Cemento P-I) m3 2.16
01.02.05.01.04.11 Encofrado (incl. habilitación de madera) para vigas de cimentación recta m2 8.72
01.02.05.01.04.12 Acero estruc. trabajado p/viga cimentac. (costo prom. incl. desperdicios) kg 206.83
01.02.05.01.04.13 Concreto f'c 210 kg/cm2 para losas de fondo-piso (Cemento P-I) m3 10.78
01.02.05.01.04.14 Encofrado (i/habilitación de madera) p/ losas de fondo-base de buzón,cámara,caja m2 3.33
01.02.05.01.04.15 Acero estruc. trabajado p/losa de fondo- piso (costo prom. incl. desperdicios) kg 349.34
01.02.05.01.04.16 Provisión y colocado base de neoprene s/espesor m2 4.86
01.02.05.01.04.17 Concreto f'c 210 kg/cm2 para muros reforzados (Cemento P-I) m3 3.83
01.02.05.01.04.18 Encofrado (incl. habilitación de madera) para muros rectos m2 35.10
01.02.05.01.04.19 Acero estruc. trabajado p/muro reforzado (costo prom. incl. desperdicios) kg 223.93
01.02.05.01.04.26 Concreto f'c 210 kg/cm2 para losas removibles (Cemento P-I) m3 16.04
01.02.05.01.04.27 Encofrado (incl. habilitación de madera) para losas removibles m2 120.56
01.02.05.01.04.28 Acero estructural trabajado p/losa removible (costo prom. incl. desperdicios) kg 47.39
01.02.05.01.04.29 Concreto f'c 210 kg/cm2 para losas macizas (Cemento P-I) m3 4.05
01.02.05.01.04.30 Encofrado (incl. habilitación de madera) para losas macizas m2 8.64
01.02.05.01.04.31 Acero estruc. trabajado p/losas macizas (costo prom. incl. desperdicios) kg 37.56
01.02.05.01.04.32 Colocación de losa removible de buzón, cámara o similar und 15.00
EXPEDIENTE TECNICO:

01.02.05.01.05.02 Muros de ladrillo king kong de arcilla de soga con mortero 1:4 x 1,5 cm m2 11.28
01.02.05.01.05.03 Alambre negro N° 8 para confinamiento de muros (incluye desperdicio) und 200.00
01.02.05.01.06.01 Tarrajeo del tipo rayado o primario con mortero 1:5 m2 10.79
01.02.05.01.06.02 Tarrajeo exterior con mortero 1:5x1,5 cm (incluye columnas empotradas) m2 92.40
01.02.05.01.06.03 Tarrajeo interior con mortero 1:5x1,5 cm (incluye columnas empotradas) m2 104.89
01.02.05.01.06.04 Tarrajeo de superficie vigas peraltadas independientes (en interiores) m2 18.94
01.02.05.01.06.05 Vestidura de derrame en puerta, ventana y vano m 68.90
01.02.05.01.06.06 Cielo rasos incluye vigas empotradas con mortero de 1:4 x 1,5 cm m2 100.90
01.02.05.01.07.01 Contrapiso de 48 mm c/mortero 1:5 x 38mm en base 1:2 x 10 mm acabado m2 66.00
01.02.05.01.07.02 Piso de loseta cerámica vitrificada de 0,30 x 0,30 m con base mortero 1:4 x 25 mm m2 1.80
01.02.05.01.07.03 Contrazócalo de cemento pulido con mortero 1:5 de 2 cm x 0,20 m m 95.50
01.02.05.01.08 COBERTURA
01.02.05.01.08.01 Cobertura ladrillo pastelero asent. c/mezcla 1:5, 2.5 cm; junta 1.5 cm m2 100.90
01.02.05.01.09.01 Ventana de fierro c/perfil "L" de 2" x 1/4" fija + fierro corrugado de 3/4" m2 9.66
01.02.05.01.09.04 REJILLA METALICA PARA CANALETAS A=0.25 m: m 3.65
01.02.05.01.10.01 Picaportes und 3.00
01.02.05.01.10.02 Cerradura para exterior, c/llaves inter. y exterior de 3 golpes (acabado cromo mate (Sim. mod. Orbit) und 3.00

01.02.05.01.11 VIDRIOS, CRISTALES Y SIMILARES
01.02.05.01.11.01 Provisión y colocado de vidrio semidoble en ventana de fierro m3 1.00
01.02.05.01.12 PINTURA
01.02.05.01.12.01 Pintado de cielo raso con látex vinílico (vinilátex o similar) m2 135.60
01.02.05.01.12.02 Pintado de muro interior con látex vinílico (vinilátex o similar) m2 144.50
01.02.05.01.12.03 Pintado de muro exterior con teknomate o supermate (similar) m2 135.25
01.02.05.01.12.05 Pintado de ventanas metálicas (2manos anticorrosiva + 2esmalte) m2 19.40
01.02.05.01.13 VARIOS
01.02.05.01.13.01 Caja rebose-limpia terreno normal incl. eliminación desmonte a pulso und 1.00
01.02.05.01.13.02 Vereda de concreto f'c 210 kg/cm2 e=10cm pasta 1:2 (P-I), c/empleo de mezcladora m2 22.50
01.02.05.01.13.03 Rejilla sumidero-platina de 1 1/2" x 1/2" y marco "L" 1 1/2" und 2.00
01.02.05.02.01 Caja rebose-purga terreno normal incl. eliminación desm. c/cargador y volquete und 1.00
01.02.05.02.02 Suministro de caja de concreto simple y tapa concreto armado de 0,30 m x 0,60 m und 4.00
01.02.05.02.04 Suministro e instalación de tub. UPVC-UF 4435 SN 2 DN 200 (DNE 200 mm) en terreno normal m 14.97
EXPEDIENTE TECNICO:
01.02.05.02.08 Salida de PVC SAL p/ventilación (punto) DN 50 m 1.00

01.02.05.02.09 Salida de PVC tipo unión roscada PN 10 DN 15 (punto) m 2.00
01.02.05.02.10 Red de PVC tipo unión roscada PN 10 DN 20 (incl. instalación accesorios) m 5.00
01.02.05.02.11 Reducción de P.V.C. tipo unión roscada DN 20 a 15 m 1.00
01.02.05.02.16 Válvula reductora de presión con control piloto DN 20 mm incl filtro und 1.00
01.02.05.02.17 Válvula flotadora de bronce de control directo DN 20 und 4.00
01.02.05.02.21 Red de fo. galvanizado tipo pesada C-40 DN 20 (incl. instalación accesorios) und 5.00
01.02.05.02.22 Tanque de agua HDPE 600 litros und 1.00
01.02.05.02.23 Red de derivación P.V.C. SAL p/desagüe DN 50 (rebose) m 8.00
01.02.05.02.29 Reducción de P.V.C. tipo unión roscada DN 50 A 25 m 1.00
01.02.05.02.30 Niple fo.gdo. 1" (25 mm) m 3.00
01.02.05.03.01 Subestacion electrica 160 Kva 10 /0.44 Kv tipo biposte con instalaciones und 1.00
01.02.05.03.02 Tablero electrico de fuerza p/sub estacion tipo intemperie und 1.00
01.02.05.03.03 Excavación con interferencia (pulso) en t. normal para instalar cable eléctrico m 15.00
01.02.05.03.04 Relleno compactado de zanja en terreno normal para instalar cable eléctrico m 15.00
01.02.05.03.05 Instalación cables eléctricos NYY en ductos PVC, formando fase (cables de 25 a 35 mm2) m 25.00
01.02.05.03.06 Instalación cables eléctricos en ductos, formando terna (cables de 6 a 16 mm2) m 30.00
01.02.05.03.07 Instalación cables eléctricos en ductos, formando terna (cables de 2,5 a 4 mm2) m 120.00
01.02.05.03.10 Instalación de tubería empotrada P.V.C. DN 100 mm ( 4") m 95.00
01.02.05.03.11 Instalación de tubería empotrada P.V.C. DN 25 mm a 40 mm ( 1" a 1 1/2") m 23.00
01.02.05.03.12 Instalación de tubería empotrada P.V.C. DN 16 mm a 20 mm ( 5/8" a 3/4") m 11.00
01.02.05.03.13 Salida para alumbrado c/cable AWG TW 2,50 mm (14)+d PVC SAP DN 20 mm ( 3/4") (punto) und 9.00
01.02.05.03.14 Salida tomacorr. + CT C/AWG TW 4,00 mm (12)+d PVC SAP DN 20 mm ( 3/4") (punto) pto 6.00
01.02.05.03.15 Salida para timbre zumbador de P.V.C. SAP DN 20 y conductor electrico pto 1.00
01.02.05.03.16 Fluorescente recto de 2 x 36 W con equipo y pantalla und 7.00
01.02.05.03.21 Placa tomacorriente simple de bakelita t/universal 2 polos c/conexión a tierra und 6.00
01.02.05.03.22 Tablero eléct.c/interrup c/diferencial 220 vol 5 circuitos c/interruptor horario und 1.00
01.02.05.03.24 Sumnistro e Instalación de Poste de C.A. 7/300/120 und 1.00
EXPEDIENTE TECNICO:
01.02.05.03.25 Artefacto de alumbrado exterior público tipo SIAR-120 V.S. de 150 W E40 und 2.00
01.02.05.03.26 Pozo conexión a tierra en sistema de bombeo, alumbrado y tomacorriente und 1.00
01.02.05.03.27 Buzonete en terreno normal a pulso hasta 1,00 m profundidad und 1.00
01.02.05.03.28 Construcción de muro para colocación de caja para medidor eléctrico mes 1.00
01.02.05.03.29 Pruebas compactación suelos (proctor modificado y de control de compactación) und 2.00
01.02.05.04 CONSTRUCCION DE CERCO PERIMETRICO PP-02
01.02.05.04.01.01 Trazo y replanteo inicial para cerco perimetrico (con equipo) m3 74.12
01.02.05.04.01.02 Replanteo final de la obra, para cerco perimetrico (con equipo) m2 74.12
01.02.05.04.02.03 RELLENO COMPACTADO CON MATERIAL PROPIO m3 3.71
01.02.05.04.03.02 Concreto 1:8 + 25% P.M. p/sobrecimientos (Cemento P-I) m3 6.67
01.02.05.04.04.02 Encofrado (incl. habilitación de madera) para columnas tipo caravista m2 80.64
01.02.05.04.06.01 Solaqueado de muro caravista de ladrillo king kong soga con mortero 1:3 m2 236.83
01.02.05.04.06.02 Aditivo desmoldeador para encofrados tipo caravista m2 281.00
EXPEDIENTE TECNICO:

01.02.05.04.08.04 Picaportes und 1.00
01.02.05.04.09 PINTURA
01.02.05.04.10 VARIOS
01.02.06 EQUIPAMIENTO ELECTROMECANICO DEL POZO 01
01.02.06.01 Codo de fierro fundido t/bridado de 90° DN 150 und 1.00
01.02.06.03 Tee de fierro fundido tipo bridado (BB) DN 150 x 150 und 1.00
01.02.06.05 Válvula cpta.BB, ho.dúctil cierre elást. vástago acero inoxidable DN 50 und 1.00
01.02.06.06 Válvula aire automática bridada esfera de acero inoxidable DN 50 und 1.00
01.02.06.07 Unión flexible metálica s/especificación DN 150 und 2.00
01.02.06.08 Unión de desmontaje autoportante DN 100 mm und 1.00
01.02.06.09 Manómetro doble lectura con rango de 0 a 300 lbs/pulg2 incluye accesorios und 2.00
01.02.06.10 Sensor de Presion und 1.00
01.02.06.11 Reducción de fierro fundido tipo bridada DN 200 a 150 und 1.00
01.02.06.12 Transición brida-campana de ho. dúctil PN 16 DN 200 mm und 1.00
01.02.06.13 Perno de acero incluye tuerca para unir bridas DN 50 und 4.00
01.02.06.17 Sistema de cloracion Pozo PP-01 est 1.00
01.02.06.18 Tanque metálico para combustible de 240 galones con indicador y accesorios und 1.00
01.02.06.19 Grupo Electrogeno de 74 Kw-460V tipo diesel, incluye tablero de control. und 1.00
01.02.06.20 Electrobomba sumergible Q=25 lps ; ADT= 90 m incl. Columna y base de Apoyo metalico p/Pozo PP-1 und 1.00
01.02.06.21 Montaje de equipos e instalac.hidráulica para pozo tubular agua potab.( 8" - 10") und 1.00
01.02.06.22 Tubería de acero negro para equipamiento DN 50 incluye 1% de desperdicio m 0.50
01.02.06.23 Tubería de fo.galvanizado liviana ISO II DN 50 incl.elemento unión + 1% desperd. m 0.30
01.02.06.24 Codo de fo. galvanizado unión roscada DN 50 und 2.00
01.02.06.25 Manguera reforzada DN 50 (2"), incluye junta - abrazadera metálica m 5.00
01.02.06.26 Instalaciones hidraulicas para traductor presion manometro und 1.00
01.02.06.27 Brida de acero para soldar-rompe agua DN 150 und 1.00
01.02.06.28 Tablero de Transferencia automatica p/grupo de 74 Kw s/especificación. und 1.00
01.02.06.29 Montaje de equipos e instalac.hidráulica para pozo tubular agua potab. 8" und 1.00
EXPEDIENTE TECNICO:
01.02.07.16 Sistema de cloracion Pozo PP-01 est 1.00
01.02.07.23 Codo de fo. galvanizado unión roscada DN 50 und 2.00
01.02.07.28 Montaje de equipos e instalac.hidráulica para pozo tubular agua potab. 8" und 1.00
01.03 LINEA ELECTRICA DE MEDIA TENSION A CRB Y POZOS PP-01, PP-02
01.03.01 LINEA SUBTERRANEA
01.03.01.01 Excavación a pulso de zanja de 0.60X0.65m en terreno normal. m 65.00
01.03.01.02 Relleno compactado y nivelación de zanja de 0.60X0.65m en terreno normal m 65.00
01.03.01.03 Suministro de tubería P.V.C. SAP DN 100 mm ( 4") m 20.00
01.03.01.04 Instalación de cables eléctricos de media tension N2SXY en zanja formando fase m 70.00
01.03.02 LINEA AEREA
01.03.02.01 Red aerea cable AMCA 3x35 mm2 m 114.50
01.03.02.02 Estructura para Linea Electrica aerea Tipo AV-33 und 1.00
01.03.02.04 Estructura para Linea Electrica aerea Tipo AV-DS-3 und 4.00
01.03.03 SUBESTACION ELECTRICA
01.03.03.01 CERCO PERIMETRICO
EXPEDIENTE TECNICO:

01.03.03.01.02.01 Concreto f'c 175 kg/cm2 + 30% P.G. para cimiento corrido (Cemento P-II) m3 18.43
01.03.03.01.03.01 Concreto f'c 210 kg/cm2 p/sobrecimientos reforzados (Cemento P-II) m3 7.68
01.03.03.01.03.02 Encofrado (incl. habilitación de madera) para sobrecimietos tipo caravista m2 61.92
01.03.03.01.03.03 Acero estruc. trabajado p/sobrecimiento refor. (costo prom. incl. desperdicios) kg 257.81
01.03.03.01.04 MODULOS PREFABRICADOS
01.03.03.01.04.01 Suministro de 1/2 módulos prefabricados tipo UNI (0.28x0.15x2.40) und 48.00
01.03.03.01.04.02 Instalación de 1/2 módulos tipo UNI de 0.28x0.15x2.40 (incl. bloque de empalme en obra) und 48.00
01.03.03.01.04.03 Puesta a pie de zanja de 1/2 modulo prefabricado tipo UNI (0.28x0.15x2.40) und 48.00
Encofrado - arriostre lineal 2 lados p/montaje de módulos prefabricados tipo UNI de 0.28 x 0.15 x 2.40 m
01.03.03.01.04.04 m2 76.80
(incl. retiro)
01.03.03.02 SUBESTACION ELECTRICA
01.03.03.02.01 Implementacion de Subestacion Electrica Incl. PMI; Celda de 12KV uso Exterior-Marcona und 1.00
01.04 CAMARA DE REBOMBEO CRB - 01
01.04.01 CONSTRUCCION DE CAMARA CRB 01
01.04.01.01 PISOS Y PAVIMENTOS
01.04.01.01.01 Piso de loseta cerámica vitrificada de 0,30 x 0,30 m con base mortero 1:4 x 25 mm m2 2.80
01.04.01.01.02 Contrazócalo de cemento pulido con mortero 1:5 de 2 cm x 0,20 m m 127.50
01.04.01.02 CARPINTERIA METALICA
01.04.01.02.01 Puerta metálica LAC 1/16" con marco de 2" x 4" x 1/4" y refuerzos m2 10.20
01.04.01.02.02 Ventana fierro barras Co. 3/8" @ 0,10 y marco platina de 2" x 1/4" m2 16.20
01.04.01.02.03 Malla metálica protectora con alambre N° 12 por cocadas de 1" m2 16.20
01.04.01.02.04 Marco y tapa de plancha LAC estriada de 3/16" con mecanismo seguridad ( 0.90 x 0.90 ) s/diseño und 4.00
01.04.01.03 CERRADURAS
01.04.01.03.01 Picaportes und 1.00
01.04.01.03.02 Cerradura para exterior, c/llaves inter. y exterior de 2 golpes und 3.00
01.04.01.03.03 Candado, incluyendo aldabas und 2.00
01.04.01.04 PINTURA
01.04.01.04.01 Pintado de muro interior con teknomate o supermate (similar) m2 199.00
01.04.01.04.02 Pintado de muro exterior con teknomate o supermate (similar) m2 201.00
01.04.01.04.03 Pintado de cielo raso con teknomate o supermate (similar) m2 107.50
01.04.01.04.04 Pintado de puertas metálicas LAC (2manos anticorrosiva + 2esmalte) m2 20.40
01.04.01.04.05 Pintado de ventanas metálicas (2manos anticorrosiva + 2esmalte) m2 32.40
01.04.01.05 VARIOS
01.04.01.05.01 Rejilla sumidero-platina de 1 1/2"x3/16" @ 1/2" y marco "L" 1 1/2" x 3/16" m2 0.70
01.04.02 CERCO PERIMETRICO
01.04.02.01.01 Puerta con marco de tubo fierro galv. de 2" y 4" y plancha LAC 1/16" m2 12.00
EXPEDIENTE TECNICO:
01.04.02.02.02 Cerrojos o pestillos und 1.00
01.04.02.02.04 Picaportes und 1.00
01.04.02.03 PINTURA
01.04.02.04 VARIOS
01.04.02.04.01 Concertina de seguridad m 101.47
01.04.03 INSTALACIONES ELECTRICAS
01.04.03.01 Excavación con interferencia (pulso) en t. normal para instalar cable eléctrico m 28.50
01.04.03.02 Relleno compactado de zanja en terreno normal para instalar cable eléctrico m 28.50
01.04.03.03 Estructura biposte para tranformador de potencia und 1.00
01.04.03.05 Suministro de tubería P.V.C. SAP DN 35 mm ( 1 1/4") m 13.00
01.04.03.08 Suministro de tubería P.V.C. SAP DN 20 mm ( 3/4") m 156.00
01.04.03.09 Instalación de tubería empotrada P.V.C. DN 100 mm ( 4") m 30.00
01.04.03.10 Instalación de tubería empotrada P.V.C. DN 50 mm a 80 mm ( 2" a 3") m 34.00
01.04.03.11 Instalación de tubería empotrada P.V.C. DN 25 mm a 40 mm ( 1" a 1 1/2") m 41.00
01.04.03.12 Instalación de tubería empotrada P.V.C. DN 16 mm a 20 mm ( 5/8" a 3/4") m 156.00
01.04.03.13 Cable eléctrico NYY de 1 x 120 mm2 m 59.00
01.04.03.14 Cable eléctrico TW de 50 mm2 (19 alambres) m 58.00
01.04.03.16 Cable eléctrico THW de 70 mm2 (19 alambres) m 14.00
01.04.03.19 cable de señal apantallado - tipo Balden 1x2x0.75 m 200.00
01.04.03.20 Cable de señal tipo apantalldo 2x 0.75 mm2 m 26.00
01.04.03.21 Tablero eléct.gabinete metálico p/distri bución 5 circuitos c/interruptor horario und 1.00
01.04.03.22 Tablero de fuerza tipo intemperie - Sub estacion, según esquema unifilar und 1.00
01.04.03.23 Instalación cables eléctricos NYY en ductos PVC, formando fase (cables de 95 a 150 mm2) m 36.00
01.04.03.24 Instalación cables eléctricos en ductos, formando terna (cables de 50 a 70 mm2) m 8.00
01.04.03.27 Instalación cables eléctricos en ductos, formando terna (cables de 2,5 a 4 mm2) m 60.00
01.04.03.28 Fluorescente recto de 2 x 36 W con equipo y pantalla und 8.00
01.04.03.29 Artefacto Iluminación para Adosar al Muro 1x36 W und 1.00
01.04.03.30 Artefacto de alumbrado exterior público tipo SIAR-120 V.S. de 150 W E40 und 3.00
01.04.03.31 Instalación de Artefacto Iluminacion und 12.00
01.04.03.32 Malla de aterramiento - malla control und 1.00
01.04.03.33 Placa interruptor de bakelita simple und 3.00
01.04.03.34 Placa interruptor de bakelita doble und 1.00
01.04.03.35 Placa tomacorriente simple de bakelita t/universal 2 polos c/conexión a tierra und 5.00
01.04.03.36 Sumnistro e Instalación de Poste de C.A. 7/300/120 und 2.00
01.04.03.37 Suministro e instalación de Pastoral parabólico de 1.5x1.90 Fo.Go. DN 2" und 1.00
01.04.03.38 Conexion Trifasica punto de entrega und 1.00
EXPEDIENTE TECNICO:
01.04.04 EQUIPAMIENTO CRB-01

01.04.04.01 Válvula check tipo BB con cierre rápido PN 25 DN 250 und 2.00
01.04.04.05 Brida-enchufe estandar de hierro dúctil PN 16 DN 200 und 2.00
01.04.04.10 Ventilación con tubería de acero según diseño DN 100 und 2.00
01.04.04.11 Tee de fierro fundido tipo bridado (BB) DN 100 X 100 und 2.00
01.04.04.12 Yee de fierro fundido tipo bridado (BB) DN 300 x 300 und 3.00
01.04.04.17 Brida de acero para soldar y empernar DN 300 und 13.00
01.04.04.18 Tapón de acero o brida ciega para empernar DN 300 und 1.00
01.04.04.20 Empaquetadura de jebe enlonada DN 100 und 15.00
Grupo Electrogeno de 133 Kw-460V tipo diesel, incluye tablero de control, calentador y cargador
01.04.04.30 und 1.00
s/especificaciones
01.04.04.31 Tanque para combustible de 420 gls incl. accesorios und 1.00
01.04.04.32 Tablero para CRB-01 TGE ; 440Vo und 1.00
01.04.04.33 Tablero de Transferencia automatica p/grupo electrógeno de 133Kw s/especificación und 1.00
01.04.04.34 Tablero de Distribucion TD ; 220V , 60HZ und 1.00
01.04.04.35 Detector de apertura de tableros und 6.00
01.04.04.36 Detector de Intrusos und 2.00
01.04.04.37 Sensor de presion con trasmisor und 3.00
01.04.04.38 Sensor de nivel/caudal del tipo transmisor und 3.00
01.04.04.39 Montaje de equipos electromecanicos, e instalac.hidráulica de CBR-01 (2eq.) und 1.00
EXPEDIENTE TECNICO:
01.04.05 CONSTRUCC. CASETA DE VIGILANCIA

01.04.05.01 OBRAS PRELIMINARES
01.04.05.01.01 Limpieza y acondiciomiento del terreno (a pulso) m2 8.99
01.04.05.02 MOVIMIENTO DE TIERRAS
01.04.05.02.01 Excavaciones en terreno normal a pulso hasta 1,50 m profundidad m3 6.00
01.04.05.02.02 Refine, nivelación y compactación en terreno normal a pulso m2 25.20
01.04.05.02.03 Eliminación de desmonte en terreno normal R=10 km con maquinaria m3 6.90
01.04.05.03 OBRAS DE CONCRETO SIMPLE
01.04.05.03.01 Concreto 1:10 + 30% piedra grande para cimiento corrido (Cemento P-I) m3 4.80
01.04.05.03.02 Concreto f'c 175 kg/cm2 + 30% P.M. para sobrecimientos (Cemento P-I) m3 1.50
01.04.05.03.03 Encofrado (incl. habilitación de madera) para sobrecimientos m2 36.00
01.04.05.04 OBRAS DE CONCRETO ARMADO
01.04.05.04.01 Concreto f'c 210 kg/cm2 para zapatas (Cemento P-I) m3 4.25
01.04.05.04.02 Encofrado (incl. habilitación de madera) para zapatas rectas m2 9.50
01.04.05.04.03 Acero estruc. trabajado p/zapata armada (costo prom. incl. desperdicios) kg 44.73
01.04.05.04.04 Concreto f'c 210 kg/cm2 para columnas (Cemento P-I) m3 0.94
01.04.05.04.05 Encofrado (incl. habilitación de madera) para columnas m2 15.00
01.04.05.04.06 Acero estruc. trabajado para columnas (costo prom. incl. desperdicios) kg 206.64
01.04.05.04.07 Concreto f'c 210 kg/cm2 para vigas (Cemento P-I) m3 1.12
01.04.05.04.08 Encofrado (incl. habilitación de madera) para vigas rectas y dinteles m2 20.74
01.04.05.04.09 Acero estruc. trabajado para vigas (costo prom. incl. desperdicios) kg 189.42
01.04.05.04.10 Concreto f'c 210 kg/cm2 para losas macizas (Cemento P-I) m3 1.80
01.04.05.04.11 Encofrado (incl. habilitación de madera) para losas macizas m2 8.99
01.04.05.04.12 Acero estruc. trabajado p/losas macizas (costo prom. incl. desperdicios) kg 241.71
01.04.05.05 MUROS Y TABIQUES DE ALBAÑILERIA
01.04.05.05.01 Muros de ladrillo king kong de arcilla de soga con mortero 1:4 x 1,5 cm m2 27.82
01.04.05.06 REVOQUES, ENLUCIDOS Y MOLDADURAS
01.04.05.06.01 Tarrajeo exterior con mortero 1:5x1,5 cm (incluye columnas empotradas) m2 28.86
01.04.05.06.02 Tarrajeo interior con mortero 1:5x1,5 cm (incluye columnas empotradas) m2 26.52
01.04.05.06.03 Vestidura de derrame en puerta, ventana y vano m 1.90
01.04.05.06.04 Cielo rasos incluye vigas empotradas con mortero de 1:4 x 1,5 cm m2 7.28
01.04.05.07.01 Contrapiso de 48 mm c/mortero 1:5 x 38mm en base 1:2 x 10 mm acabado m2 7.28
01.04.05.07.02 Piso de loseta cerámica vitrificada de 0,30 x 0,30 m con base mortero 1:4 x 25 mm m2 7.28
01.04.05.08 COBERTURA
01.04.05.08.01 Cobertura ladrillo pastelero asent. c/mezcla 1:5, 2.5 cm; junta 1.5 cm m2 8.99
01.04.05.09.01 Ventana de fierro c/perfil "L" de 2" x 1/4" fija + fierro corrugado de 3/4" m2 1.20
01.04.05.09.02 Malla metálica protectora de 1/2" m2 1.20
01.04.05.09.03 Puerta metálica LAC 1/16" con marco de 2" x 2" x 1/4" y perfiles "T" 2"x2"x1/4" m2 1.90
01.04.05.10.01 Picaportes und 1.00
01.04.05.10.02 Cerradura para exterior, c/llaves inter. y exterior de 3 golpes (acabado cromo mate (Sim. mod. Orbit) und 1.00
01.04.05.11 VIDRIOS, CRISTALES Y SIMILARES
01.04.05.11.01 Provisión y colocado de vidrio semidoble en ventana de fierro p2 12.92
01.04.05.12 PINTURA
EXPEDIENTE TECNICO:
01.04.05.12.01 Pintado de cielo raso con látex vinílico (vinilátex o similar) m2 7.28
01.04.05.12.02 Pintado de muro interior con látex vinílico (vinilátex o similar) m2 26.52
01.04.05.12.03 Pintado de muro exterior con teknomate o supermate (simila m2 28.86
01.05 CAMARA CR-01 (camara reunion)
01.05.01 MOVIMIENTO DE TIERRAS
01.05.01.01 Eliminación de desmonte en terreno normal R=10 km con maquinaria m3 50.00
01.05.02 CONSTRUCC. CAMARA
01.05.02.01.01 Marco y tapa de plancha LAC estriada de 3/16" con mecanismo seguridad ( 0.90 x 0.90 ) s/diseño und 2.00
01.05.02.01.02 Escalera de tubo fo. galv. c/parantes de 1 1/2" por peldaños 3/4" und 2.12
01.05.03.01.01 Solaqueado de muro caravista de ladrillo king kong soga con mortero 1:3 m2 308.20
01.05.03.01.02 Aditivo desmoldeador para encofrados tipo caravista m2 154.10
01.05.03.03.04 Picaportes und 2.00
01.05.03.04 PINTURA
01.05.03.05 VARIOS
01.05.04 CASETA DE VIGILANCIA CAMARA DE REUNION
01.05.04.01.04 Revestimiento de pisos con mayólica blanca de primera de 20 cm x 20 cm m2 2.88
01.05.04.02.01 Ventana de fierro c/perfil "L" de 2" x 1/4" fija + fierro corrugado de 3/4" m2 0.80
01.05.04.02.02 Puerta metálica LAC 1/16" con marco de 2" x 2" x 1/4" y perfiles "T" 2"x2"x1/4" m2 1.90
01.05.04.03.01 Cerradura para baño, con seguro interior perilla o manija und 1.00
01.05.04.03.03 Manija de bronce und 2.00
01.05.04.04 PINTURA
EXPEDIENTE TECNICO:
01.05.04.05 APARATOS SANITARIOS Y ACCESORIOS

01.05.04.05.01 Inodoro tanque bajo c/grifería de bronce (tornado o similar) und 1.00
01.05.04.05.02 Lavatorio de pared con grifería cromada 20x17 cm (jamaica o similar) und 1.00
01.05.04.05.03 Jabonera de losa color blanco und 1.00
01.05.04.05.04 Toallera con soportes de losa y barra plástica color blanco und 1.00
01.05.04.05.05 Instalación de aparatos sanitarios und 2.00
01.05.04.05.06 Instalación de accesorios sanitarios complementarios und 2.00
01.05.04.06 VARIOS
01.05.04.06.01 Vereda de concreto f'c 210 kg/cm2 e=10cm pasta 1:2 (P-I), c/empleo de mezcladora m2 11.80
01.05.05.01 Construcción de muro para panel solar und 1.00
01.05.05.02 Suministro de tubería flexible de FoGo protegido con PVC de 25 mm ( 1") m 14.50
01.05.05.03 Cable t-belden RG-62 (coaxial) en tubería PVC SAP DN 20 mm (3/4") m 15.00
01.05.05.04 Caja de fierro galvanizado de 150 x 150 x 100 mm incluye tapa und 2.00
01.05.05.05 Alambre eléctrico TW de 10 mm2 m 10.00
01.05.05.07 Instalación de tubería empotrada P.V.C. DN 25 mm a 40 mm ( 1" a 1 1/2") m 8.00
01.05.05.11 Suministro e instalación de Paneles Solares según especificaciones tecnicas und 1.00
01.05.06 EQUIPAMIENTO CR-01
01.05.06.01 Transición de fo.fundido campana-bridada DN 250 und 1.00
01.05.06.04 Transición de fo.fundido campana-bridada DN 300 und 1.00
01.05.06.05 Montaje de instalación hidráulica y electricas CR-01 und 1.00
01.06 CAMARA ROMPE PRESION
01.06.01 EQUIPAMIENTO CAMARA ROMPE PRESION
01.06.01.01 CAMARA ROMPE PRESION N°01
01.06.01.01.01 Suministro instalación hidráulica para Camara Rompe Presion und 1.00
01.06.01.01.02 Montaje de instalación hidráulica en camara rompe presion und 1.00
EXPEDIENTE TECNICO:

01.07 LINEAS DE IMPULSION
01.07.01 LINEA DE IMPULSION LI-01 DE PP-01 A CRB-01
01.07.01.01 SUMINISTRO E INSTALACION DE TUBERIA HIERRO DUCTIL
01.07.01.01.01 P/TUBERIA EXPUESTA
01.07.01.01.01.01 Instalación tubería expuesta para agua potable DN 200 incluye prueba hidráulica m 15.20
01.07.01.01.01.02 Dado de anclaje detrás de campana de tuberia CPI und 3.00
01.07.01.01.02 P/TUBERIA ENTERRADA
01.07.01.01.02.01 Instalación de tubería de hierro dúctil DN 200 incluye prueba hidráulica m 22.37
01.07.01.01.02.02 Protección tuberia de 200 mm ho. ductil c/manga de polietileno HD m 22.37
01.07.01.01.03 VARIOS - PRUEBAS
01.07.01.01.03.01 Prueba de compactacion de suelos (proctor modificado y de control de compactacion - densidad und 1.00
de campo)
01.07.01.01.03.02 Prueba hidráulica de tubería agua pota. DN 200 m 4,662.57
01.07.02 LINEA DE IMPULSION LI-02 DE PP-02 A CRB-01
01.07.02.01.01.01 Instalación tubería expuesta para agua potable DN 200 incluye prueba hidráulica m 5.80
01.07.02.02 SUMINISTRO E INSTALACION DE ACCESORIOS
01.07.02.02.01 Codo de hierro dúctil de 1/32 (11º.15") 2enchufes express DN 200 und 2.00
01.07.02.02.02 Instalación de accesorios de ho. dúctil DN 200 - 250 und 4.00
01.07.02.02.03 Concreto f'c 140 kg/cm2 para anclajes de accesorios DN 200 - 250 (Cemento II) und 4.00
01.07.02.03 VALVULA DE PURGA DE DN 80MM. EN LINEA DE 200MM
01.07.02.03.01 Válvula de purga DN 80 compuerta tipo bridada de hierro dúctil c/elastómero und 1.00
01.07.02.03.02 Suministro instalación hidráulica para válvula de purga DN 80 en línea DN 200 und 1.00
01.07.02.03.03 Montaje de válvula de purga DN 80 e instalación hidráulica und 1.00
01.07.02.03.04 Cámara tipo circular DI=1,5 m p/válvula purga (Cemento P-I) und 1.00
01.07.02.04 VARIOS - PRUEBAS
01.07.02.04.01 Prueba de compactacion de suelos (proctor modificado y de control de compactacion - densidad de campo) und 1.00
01.07.02.04.02 Prueba hidráulica de tubería agua pota. DN 200 m 3,055.80
01.07.03 LINEA DE IMPULSION LI-03 DE CAMARA DE REBOMBEO CRB-01 A CAMARA DE REUNION CRP-01
01.07.03.01 OBRAS PRELIMINARES

01.07.03.01.01 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total km 0.18
01.07.03.01.02 Replanteo final de la obra, para líneas redes con estación total km 0.18
EXPEDIENTE TECNICO:

01.07.03.02.01 EXCAV. EN CRUCE DE VIAS / INTERFERENCIAS
01.07.03.02.01.01 Excavac. zanja (máq.) p/tub. terr-normal DN 300 - 350 de 1,51 m a 1,75 m prof. m 26.80
01.07.03.02.01.02 Refine y nivel de zanja terr-normal para tub. DN 300 - 350 para toda profund. m 26.80
01.07.03.02.01.03 Relleno comp.zanja(máq)p/tub.t-normal"D" DN 300 - 350 de 1,51 m a 1,75 m prof. m 26.80
01.07.03.02.01.04 Elimin. desmonte(carg+v) t-normal D=10km p/tub. DN 300 - 350 para toda prof. m 26.80
01.07.03.02.01.05 Corte+rotura, ED y reposic. De pavimento flexible asfalto caliente de e =2" m2 32.16
01.07.03.02.01.06 Desvío de Tránsito glb 1.00
01.07.03.03.01.01 Tubería de hierro dúctil K-9 DN 300 incluye anillo + 1% de desperdicio m 52.70
01.07.03.03.02.02 Protección tuberia de 300mm ho. ductil c/manga de polietileno HD m 26.80
01.07.03.03.03 P/CRUCE AEREO EN RIO
01.07.03.03.03.02 Instación de cruce de tuberia fo. ductil DN 300 mm en puente (L=88.30 M.) m 86.40
01.07.03.04.01 Codo de hierro dúctil de 1/16 (22º30') 2enchufes express DN 300 und 2.00
01.07.03.04.02 Codo de hierro dúctil de 1/8 (45º) 2 enchufes express DN 300 und 2.00
01.07.03.05 VALVULAS DE CORTE (VALVULA MARIPOSA DN 300 MM.)
01.07.03.05.01 Válvula mariposa BB DN 300 ho. dúctil excént,asiento-eje acero inoxidable und 4.00
01.07.03.05.02 Suministro instalación hidráulica p/válvula mariposa DN 300 und 2.00
01.07.03.05.03 Montaje de válvula mariposa DN 300 e instalación hidráulica und 4.00
01.07.03.06 VALVULA DE AIRE DN 50MM. EN LINEA DE DN 300MM.
01.07.03.06.01 Válvula aire automática bridada esfera de acero inoxidable DN 50 und 6.00
01.07.03.06.02 Suministro instalación hidráulica para válvula de aire DN 50 en línea DN 300 und 6.00
01.07.03.06.03 Montaje de válvula de aire DN 40 a 50 e instalación hidráulica und 16.00
01.07.03.06.04 Cámara tipo circular DI=1,5 m p/válvula aire (Cemento P-II) und 2.00
01.07.03.07 VALVULA DE PURGA DE DN 80MM. EN LINEA DE 300MM
01.07.03.07.01 Válvula de purga DN 80 compuerta tipo bridada de hierro dúctil c/elastómero und 10.00
01.07.03.07.02 Suministro instalación hidráulica para válvula de purga DN 80 en línea DN 300 und 10.00
01.07.03.07.03 Montaje de válvula de purga DN 80 e instalación hidráulica und 15.00
01.07.03.07.04 Cámara tipo circular DI=1,5 m p/válvula purga (Cemento P-II) und 2.00

01.07.04 CONSTRUCCION DE CRUCE AEREO DE RIO EN LI-03
01.07.04.01 TRABAJOS PRELIMINARES
01.07.04.01.01 Trazo y replanteo, para cruce aereo m2 30.98
01.07.04.01.02 Replanteo final p/cruce aereo m2 30.98
01.07.04.02 CABLES, PENDOLAS Y ACCESORIOS
01.07.04.02.01 Cable de 1" tipo boa 6x19 con alma de acero galvanizado m 275.40
01.07.04.02.02 Anclaje de cables en dado de concreto armado und 4.00
EXPEDIENTE TECNICO:
01.07.04.02.03 Suministro e instalación de torre para cruce de tuberia und 2.00

01.07.04.02.04 Pendolas de fierro liso de 1/2" m 2,688.40
01.07.04.02.05 Accesorios antideslizantes und 26.00
01.07.04.02.06 Abrazadera para tubo (Tipo pera) und 26.00
01.07.04.02.07 Montaje de Cables tipo boa y dados und 1.00
01.07.04.03 VARIOS
01.07.04.03.01 Prueba de calidad del concreto (prueba a la compresión) und 8.00
01.08 LINEA DE CONDUCCION CR-01 AL RP-01
01.08.01 OBRAS PRELIMINARES
01.08.01.01 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total km 0.68
01.08.01.02 Replanteo final de la obra, para líneas redes con estación total km 0.68
01.08.02 PARQUE EOLICO
01.08.02.01.01 REFINE DE TERRENO P/ TUBERIA EXPUESTA
01.08.02.01.01.01 Excavac. zanja (máq.) p/tub. terr-normal DN 100 - 150 de 0,60 m a 1,00 m prof m 105.44
01.08.02.02 SUMINISTRO E INSTALACION DE TUBERIA DE HDPE
01.08.02.02.01.01 Instalación de tubería expuesta DN 250 mm incl. prueba hidráulica m 105.44
01.08.02.02.01.02 Adaptador de Tuberia de Hierro Dúctil a HDPE DN 250 m 10.00
01.08.03 ZONA URBANA
01.08.03.01.01 EXCAV. EN CRUCE DE VIAS / INTERFERENCIAS
01.08.03.01.01.03 Relleno comp.zanja(máq)p/tub.t-normal DN 200 - 250 de 1,51 m a 1,75 m prof. m 19.00
01.08.03.01.02 EXCAV. PARA TUBERIA ENTERRADA (Zanja A= 0.85m. 1 TUBERIA)
01.08.03.01.02.03 Relleno comp.zanja (máq) p/tub. t-normal DN 200 - 250 de 2,01 m a 2,50 m prof. m 235.00
01.08.03.01.03 EXCAV. PARA TUBERIA ENTERRADA (Zanja A= 1.35m. 2 TUBERIAS)
01.08.03.01.03.03 Relleno comp.zanja (máq) p/tub. t-normal DN 200 - 250 de 2,01 m a 2,50 m prof. m 340.00
01.08.03.01.05.01 Elimin. desmonte(carg+v) t-rocoso D=10km p/tub. DN 200 - 250 para toda prof. m 43.79
EXPEDIENTE TECNICO:
01.08.03.02.01.03 Protección tuberia de 250 mm ho. ductil c/manga de polietileno HD m 594.00

01.08.03.03.03 Instalación de accesorios de ho. dúctil DN 200 - 250 und 38.00
01.08.03.03.04 Concreto f'c 140 kg/cm2 para anclajes de accesorios DN 200 - 250 (Cemento II) und 37.00
01.08.03.04.02 Corte+rotura, ED y reposic. de pavimento flexible asfalto caliente de e= 2" und 758.00
01.08.04 VALVULAS DE CORTE (VALVULAS DE COMPUERTAS DN 250 MM.)
01.08.04.02 Suministro Instalaciones hidraulicas p/valvula compuerta DN 250 mm und 19.00
01.08.04.03 Montaje válvula compuerta DN 250 mm e instal hidraulicas und 19.00
01.08.04.04 Cámara tipo circular DI=1,2 m p/válvula compuerta (Cemento P-II) und 3.00
01.08.04.05 Cámara tipo circular DI=1,2 m p/válvula compuerta (Cemento P-I) und 4.00
01.08.05 VALVULA DE AIRE DN 50MM. EN LINEA DE DN 250MM.
01.08.05.01 Suministro instalación hidráulica para válvula de aire DN 50 en línea DN 250 und 30.00
01.08.05.02 Montaje de válvula de aire DN 40 a 50 e instalación hidráulica und 30.00
01.08.05.03 Cámara tipo circular DI=1,5 m p/válvula purga (Cemento P-I) und 1.00
01.08.05.04 Cámara tipo circular DI=1,5 m p/válvula purga (Cemento P-II) und 1.00
01.08.06 VALVULA DE PURGA DE DN 80MM. EN LINEA DE 250MM
01.08.06.01 Instalación hidráulica para válvula de purga DN 80 en línea DN 250 und 19.00
01.08.06.02 Montaje de válvula de purga DN 80 e instalación hidráulica und 6.00
01.08.06.03 Cámara tipo circular DI=1,5 m p/válvula purga (Cemento P-I) und 17.00
01.08.06.04 Cámara tipo circular DI=1,5 m p/válvula aire (Cemento P-II) und 2.00
01.08.07 VARIOS - PRUEBAS
01.08.07.01 Prueba de calidad del concreto (prueba a la compresión) und 4.00
01.08.07.02 Prueba de compactacion de suelos (proctor modificado y de control de compactacion - densidad de campo) und 80.00
01.08.07.03 Corte+rotura, ED y reposic. de pavimento flexible asfalto caliente de e= 2" und 504.90
01.08.07.04 Prueba hidráulica de tubería agua pota. DN 250 m 23,815.65
01.09 RESERVORIO APOYADO RP-1 (1100 M3
01.09.01 CONSTRUCC. RESERVORIO RP-1 (1100m3
01.09.01.01.01 Tarrajeo con impermeabilizante de losa de fondo-piso, canales m2 160.61
01.09.01.01.02 Tarrajeo con impermeabilizante de muros en reservorio apoyado m2 620.13
01.09.01.02.01 Escalera de tubo fo. galv. c/parantes de 1 1/2" por peldaños 3/4" m 15.10
01.09.01.02.02 Marco y tapa de plancha LAC 1/4" con mecanismo de seguridad de 0,90 x 1,50 m según diseño und 1.00
01.09.01.02.03 Ventilación con tubería de acero según diseño DN 150 und 4.00
01.09.01.02.04 Soporte metálico tipo trípode p/tubería DN 50 a 80 und 3.00
01.09.01.02.05 Soporte metálico tipo trípode p/tubería DN 100 a 150 und 2.00
01.09.01.04 PINTURA
01.09.01.04.01 Pintado exterior c/teknomate o similar de reservorio apoyado incl. mensaje m2 838.37
01.09.01.05 VARIOS
EXPEDIENTE TECNICO:
01.09.01.05.01 Provisión y colocado de junta water stop de neoprene e=15 cm ( 6") m2 147.59
01.09.01.05.02 Prueba hidráulica sin empleo de la línea de ingreso (captación) m3 1,100.00
01.09.01.05.03 Evacuación del agua de prueba con empleo de la línea de salida glb 1,100.00
01.09.01.05.04 Limpieza y desinfección de reservorios apoyados m2 235.06
01.09.01.05.05 Pintado con emulsion asfaltica en cara exterior zapatas m2 268.00
01.09.01.05.06 Mortero 1:3 + impermeabilizante para juntas de construcción muros-concreto m3 2.50
01.09.02 CONSTRUC. CASETA VALVULAS RP-1
01.09.02.01.01 Concreto f'c 210 kg/cm2 para anclajes y/o dados (Cemento P-V) m3 0.18
01.09.02.01.02 Encofrado (incl. habilitación de madera) para anclajes y/o dados m2 2.40
01.09.02.01.03 Acero estruc. trabajado p/anclajes y/o dados (costo prom. incl. desperdicios) kg 67.76
01.09.02.03.01 Puerta metálica LAC 1/16" con marco de 2" x 2" x 1/4" y refuerzos m2 4.00
01.09.02.03.02 Ventana fierro barras Co. 3/4" @ 0,10 y marco platina de 2" x 1/4" m2 1.60
01.09.02.03.03 Marco y tapa de plancha LAC 1/4" con mecanismo de seguridad según diseño und 1.00
01.09.02.03.04 Rejilla sumidero-platina de 1 1/2"x3/16" @ 1/2" y marco "L" 1 1/2" x 3/16" m2 0.40
01.09.02.05 PINTURA
01.09.02.06 VARIOS
01.09.02.06.01 Junta de dilatación con relleno asfáltico m 10.54
01.09.02.06.02 Caja rebose-limpia terreno rocoso s/exp. incluye eliminación desmonte (C-V) und 1.00
01.09.03 CONSTRUCCION CERCO RP-1
01.09.03.01.01 Concreto 1:10 + 30% P.M. para cimiento m3 0.50
EXPEDIENTE TECNICO:
01.09.03.03.03 Picaportes und 1.00
01.09.03.04 PINTURA
01.09.03.05 VARIOS
01.09.04 INSTALACIONES ELECTRICAS DEL RESERVORIO RP-01
01.09.04.01 Excavación con interferencia (pulso) en t.semirocoso p/instalar cable eléctrico m 22.00
01.09.04.02 Relleno compactado de zanja en terreno semirocoso p/instalar cable eléctrico m 22.00
01.09.04.04 Cable de señal tipo coaxial RG 213 o similar m 26.00
01.09.04.06 Instalación cables eléctricos coaxial RG-213 en ductos de PVC, formando fase m 34.00
01.09.04.07 Instalación cables eléctricos en ductos, formando terna (cables de 2,5 a 4 mm2) m 125.00
01.09.04.09 Salida de techo c/cable AWG TW 2,50 mm (14)+d PVC SAP DN 20 mm ( 3/4") (punto) und 4.00
01.09.04.10 Salida tomacorr. + CT C/AWG TW 4,00 mm (12)+d PVC SAP DN 20 mm ( 3/4") (punto) pto 4.00
01.09.04.11 Tablero eléct.gabinete metálico p/distri bución 6 circuitos c/interruptor de prot. termica+ intp.horario und 1.00
01.09.04.13 Placa tomacorriente simple de bakelita t/universal 2 polos c/conexión a tierra und 2.00
01.09.04.15 Artefacto Iluminación para Adosar al techo 1x20 W und 2.00
01.09.04.18 Suministro e instalación de Pastoral parabólico de 1.5x1.90 Fo.Go. DN 2" und 3.00
01.09.04.19 Artefacto de alumbrado exterior público tipo SIAR-120 V.S. de 150 W E40 und 3.00
01.09.04.20 Pozo conexión a tierra R< 5 OHMIOS und 1.00
01.09.04.21 Pozo conexión a tierra R < 25 OHM und 1.00
01.09.05 INSTALACIONES HIDRAULICAS DEL RESERVORIO RP-01
01.09.05.01 Tubería de acero SHC-40 p/equipamiento DN 250 incluye 1% de desperdicio m 28.50
01.09.05.02 Tubería de acero SHC-40 p/equipamiento DN 200 incluye 1% de desperdicio m 12.46
01.09.05.10 Transición brida-campana de ho. dúctil PN 10 DN 250mm und 2.00
01.09.05.11 Canastilla de bronce tipo bridada DN 250 und 1.00
01.09.05.12 Válvula aire automática triple efecto bridada PN 16 esfera de acero inoxidable DN 50 und 1.00
01.09.05.14 Brida-espiga anclaje y estanquidad de hierro dúctil PN 10 DN 200 und 1.00
01.09.05.15 Brida-espiga anclaje y estanquidad de hierro dúctil PN 10 DN 250 und 1.00
EXPEDIENTE TECNICO:
01.09.05.18 Brida de acero para soldar y empernar DN 250 m 16.00
01.09.05.22 Equipo de cloración incluye accesorios, según especificacificaciones técnicas und 1.00
01.09.05.24 Sensor de Caudal und 1.00
01.09.05.25 Sensor transmisor de presion und 1.00
01.09.05.29 Unidad de control de niveles de electrodos inox. und 1.00
01.09.05.30 Tubería de fo. galvanizado C-40 DN 50 incluye elemento unión + 1% desperdicio m 0.60
01.09.05.33 Montaje de instalación hidráulica, mecanicas y electricas del Reservorio Apoyado und 1.00
01.09.06 LINEA DE BAJA TENSION PARA RP-01
01.09.06.02 Estructura para Linea Electrica aerea Tipo E-1 und 7.00
01.10 LINEA DE ADUCCION DEL RP-01 A RED EXISTENTE
01.10.01 OBRAS PRELIMINARES
01.10.01.01 Trazo y replanteo inicial del proyecto, para líneas-redes con estación total km 0.09
01.10.01.02 Replanteo final de la obra, para líneas redes con estación total km 0.09
01.10.02.01 EXCAV. PARA TUBERIA ENTERRADA
01.10.02.01.01 Excav. zanja (máq.) p/tub. t-semirocoso DN 200 - 250 de 2,01 m a 2,50 m prof. m 87.00
Refine y nivel de zanja t-semirocoso p/ tub. DN 200 - 250 para Refine y nivel de zanja t-semirocoso p/ tub. DN
01.10.02.01.02 m 87.00
200 - 250 para toda profund.
01.10.02.01.03 Relleno comp.zanja(máq) p/tub.t-semiroca DN 200 - 250 de 2,01 m a 2,50 m prof. m 87.00
01.10.02.01.04 Elimin. desmonte(carg+v) t-normal D=10km p/tub. DN 200 - 250 para toda prof. m 87.00
01.10.03 SUMINISTRO E INSTALACION DE TUBERIA HIERRO DUCTIL
01.10.03.01 P/TUBERIA EXPUESTA
01.10.03.01.01 Instalación de tubería expuesta DN 250 mm incl. prueba hidráulica m 7.30
01.10.03.02 P/TUBERIA ENTERRADA
01.10.03.02.01 Protección tuberia de 250 mm ho. ductil c/manga de polietileno HD m 87.00
01.10.03.02.02 Instalación de tubería expuesta DN 250 mm incl. prueba hidráulica m 87.00
01.10.04 SUMINISTRO E INSTALACION DE ACCESORIOS
01.10.04.01 Codo de hierro dúctil de 1/16 (22º30') 2enchufes express DN 250 und 2.00
01.10.04.03 Instalación de accesorios de ho. dúctil DN 200 - 250 und 5.00
01.10.04.04 Concreto f'c 140 kg/cm2 para anclajes de accesorios DN 200 - 250 (Cemento II) und 5.00
01.10.05 VARIOS - PRUEBAS
01.10.05.01 Prueba de compactacion de suelos (proctor modificado y de control de compactacion - densidad de campo) und 4.00
01.10.05.02 Prueba de calidad del concreto (prueba a la compresión) und 2.00

01.10.05.03 Prueba hidráulica de tubería agua pota. DN 250 m 323.00
01.10.05.04 Empalme de la aducción nueva a aducción existente und 1.00
EXPEDIENTE TECNICO:
01.10.05.05 Empalme de aducción nueva a red existente de agua potable und 1.00
01.10.05.06 Corte+rotura, ED y reposic. de pavimento flexible asfalto caliente de e= 2" und 73.95
01.11 SISTEMA DE CONTROL Y AUTOMATIZACION
01.11.01 SISTEMAS DE CONTROL Y AUTOMATIZACION POZO PP-01
01.11.01.01 Suministro e instalación de Pastoral Fo.Go. doble und 1.00
01.11.01.02 Antena direccional (incluye torre venteada H= 12 m, accesorios de ancclaje, baliza roja y cables) und 1.00
01.11.01.04 Pararrayos Franklin tetra puntal de bronce cromado und 1.00
01.11.01.05 Pozo conexión a tierra en sistema estabilizado und 1.00
01.11.01.06 Pozo conexión a tierra p/sist. pararrayo und 1.00
01.11.01.07 Montaje e Instalacion de Torre Ventada und 1.00
01.11.01.09 Base de concreto armado para antena de comunicación. und 1.00
01.11.02 SISTEMAS DE CONTROL Y AUTOMATIZACION POZO PP-02
01.11.03 SISTEMAS DE CONTROL Y AUTOMATIZACION CAMARA DE REBOMBEO CRB-01
01.11.04 SISTEMAS DE CONTROL Y AUTOMATIZACION CAMARA DE REUNION CR-01
01.11.04.02 Cable de cobre desnudo duro de 35 mm2 (7 alambres) m 27.00
Tablero de control y Automatizacion p/Camara de Reunion incl. Switch, 04 radios modem, fuentes, sist …… de
01.11.04.03 und 1.00
climatizacion ,UPS, PLC, etc.
01.11.04.04 Pararrayos asta punta de cobre cromado und 1.00
01.11.05 SISTEMAS DE CONTROL Y AUTOMATIZACION RESERVORIO RP-01
EXPEDIENTE TECNICO:

01.11.06 SISTEMAS DE CONTROL Y AUTOMATIZACION REPETIDORA REP-01
01.11.06.01 INSTALACIONES ELECTRICAS 1.00
01.11.06.01.01 Suministro e instalación de Pastoral Fo.Go. doble und 1.00
01.11.06.01.02 Antena direccional (incluye torre venteada H= 15 m, accesorios de ancclaje, baliza roja y cables) und 1.00
01.11.06.01.03 Cable eléctrico TW de 35 mm2 (7 alambres) m 10.00
Tablero de control y Automatizacion p/Camara de Reunion incl. Switch, 04 radios modem, fuentes, sist de
01.11.06.01.04 und 1.00
01.11.06.01.05 Pararrayos Franklin tetra puntal de bronce cromado und 1.00
01.11.06.01.06 Pozo conexión a tierra p/sist. pararrayo und 1.00
01.11.06.01.07 Pozo conexión a tierra en sistema estabilizado und 1.00
01.11.06.01.08 Montaje e Instalacion de Torre Ventada und 1.00
01.11.06.01.09 Suministro e instalación de Paneles Solares según especificaciones tecnicas und 1.00
01.11.06.01.10 Base de concreto armado para antena de comunicación. und 1.00
01.11.06.02.01.01 Trazo y Replanteo m2 25.00
01.11.06.02.02.03 Relleno compactado en terreno normal (zarandeado y/o escogido) a pulso m3 0.76
01.11.07 SISTEMAS DE CONTROL Y AUTOMATIZACION REPETIDORA REP-02
01.11.07.01.02 Antena direccional (incluye torre venteada H= 18 m, accesorios de ancclaje, baliza roja y cables) und 1.00
Tablero de control y Automatizacion p/Camara de Reunion incl. Switch, 04 radios modem, fuentes, sist de
01.11.07.01.04 und 1.00
EXPEDIENTE TECNICO:

01.11.07.01.09 Suministro e instalación de Paneles Solares según especificaciones tecnicas und 1.00
01.11.07.01.10 Base de concreto armado para antena de comunicación. und 1.00
01.11.07.02.01.01 Trazo y Replanteo m2 25.00
01.11.07.02.02.03 Relleno compactado en terreno normal (zarandeado y/o escogido) a pulso m3 0.76
ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE LOS
PROYECTO: SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA” DISTRITO MARCONA, PROVINCIA NASCA,
DEPARTAMENTO DE ICA
METRADO: OBRAS PRELIMINARES - COSTOS AMBIENTALES , FORTALECIMIENTO INSTITUCIONAL, SEGURIDAD EN OBRA , POZOS TUBULARES
Medidas
Nº DE
Item TITULO / PARTIDA / DESCRIPCION Und. Cant. Area Largo Ancho Alto Parcial Total
VECES
(m2) (m) (m) (m)
01.01 OBRAS PRELIMINARES Y PROVISIONALES

01.01.01 Campamento provisional para la obra und 1.00
1 1.00
Construcción provisional p/oficinas de inspección
und 4.00
01.01.02 y control obra (área=21,60m2)
4 4.00
Construc. adicional caseta provisional para
und 4.00
01.01.03 guardianía (área=5,76 m2)
4.00
4
Cartel de información 0,80 m x 1,20 m según
01.01.04 cartilla (prov. durante obra) und 4.00
4 4.00
Movilización de campamentos,maquinarias,
und 1.00
01.01.05 herramientas para la obra
1 1.00
01.01.06 Transporte de Tuberias a Obra glb 1.00
1 1.00
Flete terrestre - adicional para materiales y und 1.00
01.01.07 equipos
1 1.00
1.02 POZOS TUBULARES
01.02.01.01 Campamento provisional para la obra und 2.00

2 2.00
01.02.02 PERFORACION DE POZO TUBULAR Nº 01
Suministro e instalación de tubería para columna
m 69.12
01.02.02.01 de acero DN 375 e=6,35 mm
69.12 69.12
Suministro e instalación de filtro de acero CO.
m 20.00
01.02.02.02 puente trapezoidal DN 375
20.00 20.00
Suministro e instalación de tubería fo.
m 4.00
01.02.02.03 galvanizado DN 100 para columna de grava
4.00 4.00
Provisión y colocación de grava selecta para
m3 55.00
01.02.02.04 pozo tubular
55 55.00
Desarrollo del pozo por pistoneo y/o aire
h 72.00
01.02.02.05 comprimido
72 72.00
kg 120.00
01.02.02.06 Provisión y colocación de tripolifosfato sódico
120 120.00
Registros de diagrafía pozo:resistividad y rayos
und 2.00
01.02.02.07 gamma 1 cada de uno
2 2.00
und 20.00
01.02.02.08 Análisis granulométrico del pozo tubular
20 20.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Análisis físico-químico y bacteriológico del pozo

und 2.00
01.02.02.09 (1 de cada uno)
2 2.00
und 1.00
01.02.02.10 Prueba de verticalidad y alineamiento del pozo
1 1.00
Transporte, instalación y retiro del equipo de
glb 1.00
01.02.02.11 bombeo i/columna del pozo
1 1.00
72 72.00
glb 1.00
01.02.02.13 Evacuación del agua por prueba de bombeo
1 1.00
Sello sanitario entre anillo de concreto y m 3.00
01.02.02.14 entubado
3.00 3.00
und 1.00
01.02.02.15 Sellado con cemento en fondo del pozo tubular
1 1.00
1 1.00
und 1.00
01.02.02.17 Sello metálico de la boca del pozo tubular
1 1.00
m 89.12
01.02.02.18 Retiro de Tuberia Ciega
89 89.12
01.02.02.19 Limpieza y desinfección de pozos perforados m 20.00
20.00 20.00
Limpieza, nivelación del terreno y eliminación del
1.00
01.02.02.20 desmonte
glb 1.00 1.00
01.02.03 PERFORACION DE POZO TUBULAR Nº 02
Suministro e instalación de tubería fo.
m 4.00
01.02.03.01 galvanizado DN 100 para columna de grava
4.00 4.00
Desarrollo del pozo por pistoneo y/o aire
h 72.00
01.02.03.02 comprimido
72 72.00
kg 120.00
01.02.03.03 Provisión y colocación de tripolifosfato sódico
120 120.00
Registros de diagrafía pozo:resistividad y rayos
und 2.00
01.02.03.04 gamma 1 cada de uno
2 2.00
und 20.00
01.02.03.05 Análisis granulométrico del pozo tubular
20 20.00
Análisis físico-químico y bacteriológico del pozo
und 2.00
01.02.03.06 (1 de cada uno)
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
2 2.00
und 1.00
01.02.03.07 Prueba de verticalidad y alineamiento del pozo
1 1.00
Transporte, instalación y retiro del equipo de
glb 1.00
01.02.03.08 bombeo i/columna del pozo
1 1.00
72 72.00
glb 1.00
01.02.03.10 Evacuación del agua por prueba de bombeo
1 1.00
Sello sanitario entre anillo de concreto y m 3.00
01.02.03.11 entubado
3.00 3.00
und 1.00
01.02.03.12 Sellado con cemento en fondo del pozo tubular
1 1.00
1 1.00
und 1.00
01.02.03.14 Sello metálico de la boca del pozo tubular
1 1.00
DEPARTAMENTO DE ICA
METRADO: CASETA POZO 01
Medidas
Nº DE
VECES
(m2) (m) (m) (m)

01.02.04.01 COSNTRUCC. CASETA
01.02.04.01.01.01 Trazo y replanteo inicial para caseta de bombeo und 1 1.00 1.00
01.02.04.01.01.02 Limpieza y acondiciomiento del terreno (a pulso) m2 A= 97.68 97.68 97.68
Excavaciones en terreno normal a pulso hasta 75.77
01.03.04.01.02.01 1,50 m profundidad m3
AREA DE LA ESTRUCTURA 1 97.68 0.25 24.42
CC1 (GRUPO ELECTROGENO) 13.10 0.60 1.20 9.43
CC1 (SALA DE EQUIPOS) 6.75 0.60 1.20 4.86
CC1 (CLORACION) 13.00 0.60 1.20 9.36
CC3 (CLORACION) 6.00 0.60 1.20 4.32
Z1 (GRUPO ELECTROGENO) 2.00 0.85 1.25 2.13
Z3 (SALA DE EQUIPOS) 1.60 1.30 1.25 2.60
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 1.25 2.00
Z5 (SALA DE EQUIPOS) 2.25 0.90 1.25 2.53
VC-01 3.23 0.55 1.25 2.22
Z6 (CLORACION) 1.65 0.75 1.25 1.55
Z7 (CLORACION) 5.15 0.70 1.25 4.51
Refine, nivelación y compactación en terreno 87.32
01.02.04.01.02.02 normal a pulso m2
AREA DE LA ESTRUCTURA 1 1.65 1.65
CC1 (GRUPO ELECTROGENO) 13.10 0.60 7.86
CC1 (SALA DE EQUIPOS) 6.75 0.60 4.05
CC1 (CLORACION) 13.00 0.60 7.80
CC3 (CLORACION) 6.00 0.60 3.60
Z1 (GRUPO ELECTROGENO) 2.00 0.85 1.70
Z3 (SALA DE EQUIPOS) 1.60 1.30 2.08
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 1.60
VC-01 3.23 0.55 1.78
Z6 (CLORACION) 1.65 0.75 1.24
Z7 (CLORACION) 5.15 0.70 3.61
01.02.04.01.02.03 Relleno compactado con material propio m3 25.68
CC1 (CLORACION) 13.00 0.35 0.40 4.95
CC3 (CLORACION) 6.00 0.35 0.40 2.50
Z3 (SALA DE EQUIPOS) 0.60 0.80 0.65 1.13
Z4 (SALA DE EQUIPOS) 2 0.60 0.80 0.65 1.61
Z5 (SALA DE EQUIPOS) 0.60 0.80 0.65 1.13
VC-01 3.20 0.55 0.65 2.41
Z6 (CLORACION) 0.45 0.70 0.65 0.97
Z7 (CLORACION) 0.45 0.70 0.65 0.97
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Eliminación de desmonte en terreno normal R=10

57.63
01.02.04.01.02.04 km con maquinaria m3
1 57.63 57.63
Concreto f'c 100 kg/cm2 para solados y/o sub
1.36
01.02.04.01.03.01 bases (Cemento P-I) m3
Z3 (SALA DE EQUIPOS) 1.60 1.35 0.05 0.11
Z4 (SALA DE EQUIPOS) 2 1.10 0.85 0.05 0.09
Z5 (SALA DE EQUIPOS) 2.40 0.80 0.05 0.10
VC-01 3.30 0.80 0.05 0.13
Z6 (CLORACION) 1.70 0.80 0.05 0.07
Z7 (CLORACION) 5.25 0.80 0.05 0.21
Concreto 1:10 + 30% piedra grande para cimiento
18.65
01.02.04.01.03.02 corrido (Cemento P-I) m3
CC1 (CLORACION) 13.00 0.60 0.80 6.24
CC3 (CLORACION) 6.00 0.60 0.80 2.88
Concreto f'c 175 kg/cm2 + 30% P.M. para
5.12
01.02.04.01.03.03 sobrecimientos (Cemento P-I) m3
CC1 (CLORACION) 13.00 0.25 0.55 1.79
CC3 (CLORACION) 6.00 0.25 0.40 0.60
Encofrado (incl. habilitación de madera) para
41.96
01.02.04.01.03.04 sobrecimientos m2
CC1 (GRUPO ELECTROGENO) 2 13.35 0.55 14.69
CC1 (SALA DE EQUIPOS) 2 7.00 0.55 7.70
CC1 (CLORACION) 2 13.25 0.55 14.58
CC3 (CLORACION) 2 6.25 0.40 5.00
1 367.06
Concreto f'c 210 kg/cm2 para anclajes y/o dados
01.02.04.01.04.01 (Cemento P-I) m3 0.33
5 0.32 0.34 0.60 0.33
01.02.04.01.04.02 anclajes y/o dados m2 3.96
5 1.32 0.60 3.96
Acero estruc. trabajado p/anclaje ref. (costo prom.
01.02.04.01.04.03 incl. desperdicios) kg 23.95
1 23.95
Concreto f'c 210 kg/cm2 para zapatas (Cemento
8.46
01.02.04.01.04.04 P-I) m3
Z3 (SALA DE EQUIPOS) 1.60 1.30 0.50 1.04
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 0.50 0.80
Z5 (SALA DE EQUIPOS) 2.25 0.90 0.50 1.01
Z6 (CLORACION) 1.65 0.75 0.50 0.62
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Z7 (CLORACION) 5.15 0.70 0.50 1.80

25.30
01.02.04.01.04.05 zapatas rectas m2
Z1 (GRUPO ELECTROGENO) 2 2.85 0.50 2.85
Z3 (SALA DE EQUIPOS) 2 2.90 0.50 2.90
Z4 (SALA DE EQUIPOS) 2 1.80 0.50 1.80
Z5 (SALA DE EQUIPOS) 2 3.15 0.50 3.15
Z6 (CLORACION) 2 2.40 0.50 2.40
Z7 (CLORACION) 2 5.85 0.50 5.85
Acero estruc. trabajado p/zapata armada (costo 648.30
01.02.04.01.04.06 prom. incl. desperdicios) kg
1 648.30
Concreto f'c 210 kg/cm2 para vigas de
01.02.04.01.04.07 cimentación (Cemento P-I) m3 2.16
VC-01 4.90 0.55 0.80 2.16
Encofrado (incl. habilitación de madera) para vigas
8.72
01.02.04.01.04.08 de cimentación recta m2
VC-01 2 5.45 0.80 8.72
Acero estruc. trabajado p/viga cimentac. (costo
01.02.04.01.04.09 prom. incl. desperdicios) kg 206.83
1 206.83
Concreto f'c 210 kg/cm2 para losas de fondo-piso
10.78
01.02.04.01.04.10 (Cemento P-I) m3
GRUPO ELECTROGENO 5.00 4.00 0.15 3.75
SALA DE EQUIPOS 4.40 4.55 0.15 3.75
CLORACION 16.88 0.15 2.68
CUARTO DE CLORACION 1.80 1.00 0.15 0.60
Encofrado (i/habilitacion de madera) p/ losa de 3.33
01.02.04.01.04.11 fondo -base de buzón, cámara, caja)
1 3.33
Acero estruc. trabajado p/losa de fondo- piso
349.34
01.02.04.01.04.12 (costo prom. incl. desperdicios) kg
1 349.34
Provisión y colocado de junta water stop de
01.02.04.01.04.13 neoprene s/espesor m2 4.86
1 4.86 4.86
Concreto f'c 210 kg/cm2 para muros reforzados 3.83
01.02.04.01.04.14 (Cemento P-I) m3
P-1 2 1.70 0.25 4.50 3.83
35.10
01.02.04.01.04.15 muros rectos m2
P-1 2 2 1.95 4.50 35.10
Acero estruc. trabajado p/muro reforzado (costo
223.93
1 223.93
Concreto f'c 210 kg/cm2 para columnas (Cemento
7.72
01.02.04.01.04.17 P-I) m3
C-1 1 1.00 0.25 4.50 1.13
C-2 8 0.25 0.25 4.50 2.25
C-3 1 0.80 0.15 3.80 0.46
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
C-4 2 0.25 0.15 3.80 0.29

C-5 1 0.55 0.15 3.80 0.31
C-6 2 0.50 0.25 3.80 0.95
C-7 2 0.55 0.25 3.80 1.05
C-8 1 0.05 3.80 0.20
C-9 1 1.15 0.25 3.80 1.09
103.87
01.02.04.01.04.18 columnas m2
C-1 1 2 1.25 4.50 11.25
C-2 8 2 0.50 4.50 36.00
C-3 1 2 0.95 3.80 7.22
C-4 2 2 0.40 3.80 6.08
C-5 1 2 0.70 3.80 5.32
C-6 2 2 0.75 3.80 11.40
C-7 2 2 0.80 3.80 12.16
C-8 1 1 1.00 3.80 3.80
C-9 1 2 1.40 3.80 10.64
Acero estruc. trabajado para columnas (costo

1,375.85
1 1375.85
6.03
01.02.04.01.04.20 Concreto f'c 210 kg/cm2 para vigas (Cemento P-I) m3
VS-01 17.85 0.25 0.25 1.12
VS-02 3.30 0.15 0.25 0.12
VS-03 0.11 4.40 0.46
V-101 1.60 1.25 0.25 0.50
V-102 1.20 0.35 0.25 0.11
V-103 4.00 0.75 0.25 0.75
V-104 10.20 0.45 0.25 1.15
V-105 3.80 0.30 0.15 0.17
V-106 1.72 0.30 0.25 0.13
V-107 0.28 4.40 1.23
V-108 3.98 0.30 0.25 0.30
33.63
01.02.04.01.04.21 rectas y dinteles m2
VS-01 2 17.85 0.25 8.93
VS-02 2 3.30 0.25 1.65
VS-03 4.40 1.10 4.84
V-101 2 1.60 0.25 0.80
V-102 2 1.20 0.25 0.60
V-103 2 4.00 0.25 2.00
V-104 2 10.20 0.25 5.10
V-105 2 3.80 0.15 1.14
V-106 2 1.72 0.25 0.86
V-107 4.40 1.30 5.72
V-108 2 3.98 0.25 1.99
Acero estruc. trabajado para vigas (costo prom. 688.47
01.02.04.01.04.22 incl. desperdicios) kg
1 688.47
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Concreto f'c 210 kg/cm2 para losas macizas
16.04
01.02.04.01.04.23 (Cemento P-I) m3
SALA DE EQUIPOS 5.70 5.20 0.15 4.45
CLORACION 7.65 4.95 0.15 5.68
REFUERZO PARA TANQUE 4 1.10 0.15 0.85 0.56
1.10 1.10 0.15 0.18
Encofrado (incl. habilitación de madera) para losas
120.56
01.02.04.01.04.24 macizas m2
Grupo electrogeno 6.50 5.30 34.45
2 11.80 0.15 3.54
Sala de equipos 5.70 5.20 29.64
2 10.90 0.15 3.27
Cloracion 7.65 4.95 37.87
2 12.60 0.15 3.78
Refuerzo para tanque 2 4 0.85 6.80
1.10 1.10 1.21
Acero estruc. trabajado p/losas macizas (costo
47.39
1 47.39
Concreto f'c 210 kg/cm2 para losas removibles

4.05
01.02.04.01.04.26 (Cemento P-I) m3
15 4.50 0.30 0.20 4.05
8.64
01.02.04.01.04.27 removibles m2
15 9.60 0.30 0.20 8.64
Acero estructural trabajado p/losa removible (costo
37.56
1 37.56
Colocación de losa removible de buzón, cámara o
15.00
01.02.04.01.04.29 similar und
15 15.00

Muros de ladrillo king kong de arcilla de cabeza
01.02.04.01.05.01 con mortero 1:4 x 1,5 cm m2 89.12
GRUPO ELÉCTROGENO 2 2.00 2.70 10.80
2 1.15 2.70 6.21
1 1.20 2.70 3.24
1 5.00 2.70 13.50
SALA DE EQUIPOS 1 4.40 2.40 10.56

1 4.00 2.40 9.60
1 3.25 2.40 7.80
1 1.80 2.40 4.32
1 1.20 2.40 2.88
1 1.70 2.40 4.08
1 2.80 2.40 6.72
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1 1.00 2.40 2.40

1 2.20 2.40 5.28
1 0.72 2.40 1.73
DESCUENTO DE AREAS DE VENTAS -2 2.00 0.60 -2.40

-1 1.20 1.20 -1.44
-1 4.05 0.60 -2.43
-1 2.45 0.60 -1.47
Muros de ladrillo king kong de arcilla de soga con
11.28
01.02.04.01.05.02 mortero 1:4 x 1,5 cm m2
SALA DE EQUIPOS 1 1.60 2.40 3.84
1 1.00 2.40 2.40
1 1.70 2.40 4.08
1 1.20 2.40 2.88

Alambre negro N° 8 para confinamiento de muros
200.00
01.02.04.01.05.03 (incluye desperdicio) m
200 200.00
01.02.04.01.06 REVOQUES, ENLUCIDOS Y MOLDURAS
10.79
01.02.04.01.06.01 Tarrajeo del tipo rayado o primario con mortero 1:5 m2
SS.HH.
piso 1 1.95 1.00 1.95
muro 2 1.95 1.70 6.63
1 1.00 1.70 1.70
1 0.30 1.70 0.51
Tarrajeo exterior con mortero 1:5x1,5 cm (incluye 92.40
01.02.04.01.06.02 columnas empotradas) m2
CASETA GRUPO ELECTROGENO 2 5.50 2.70 29.70
2 1.45 2.70 7.83
1 4.50 2.70 12.15
SALA DE EQUIPOS
1 4.90 2.40 11.76
1 9.35 2.40 22.44
2 0.55 2.40 2.64
1 1.95 2.40 4.68
2 0.25 2.40 1.20
Tarrajeo interior con mortero 1:5x1,5 cm (incluye
104.89
2 1.20 2.70 6.48
1 4.00 2.70 10.80

1 7.00 1.70 11.90
1 1.15 1.70 1.96
1 1.85 1.70 3.15
1 3.25 1.70 5.53
1 4.85 1.70 8.25
1 1.70 1.70 2.89
1 2.90 1.70 4.93
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1 1.80 1.70 3.06

1 2.00 1.70 3.40
1 1.80 1.70 3.06
1 1.95 1.70 3.32
1 1.00 1.70 1.70
Tarrajeo de superficie vigas peraltadas
18.94
01.02.04.01.06.04 independientes (en interiores) m2
CASETA GRUPO ELECTROGENO
VS-01 2 1.15 0.10 0.23
V-101 1 1.60 1.10 1.76
1 5.00 1.10 5.50
V-102 1 1.20 0.20 0.24
V-103 2 2.00 0.60 2.40
SALA DE EQUIPOS
VS-01 1 1.70 0.10 0.34
1 1.80 0.10 0.36
1 1.00 0.10 0.20
1 2.80 0.10 0.56
1 3.25 0.10 0.65
VS-02 1 1.70 0.10 0.34
1 1.60 0.10 0.32
VS-03 1 4.40 0.30 1.32
V-104 2 4.00 0.30 2.40
1 2.20 0.30 0.66
V-105 1 0.90 0.15 0.27
1 1.20 0.15 0.36
1 0.70 0.15 0.21
1 1.00 0.15 0.30
V-106 1 1.00 0.15 0.30
1 0.72 0.15 0.22
68.90
01.02.04.01.06.05 Vestidura de derrame en puerta, ventana y vano m
ventas
V. 1 1 4.05 0.60 9.30
V. 2 1 2.45 0.60 6.10
V. 3 1 1.20 1.60 5.60
V. 4 1 1.20 1.20 4.80
V. 5 2 2.00 0.60 10.40
puertas
P. 1 1 4.00 2.60 9.20
P. 2 1 0.90 2.10 5.10
P. 3 1 0.90 2.60 6.10
P. 4 1 0.70 2.60 5.90
P. 5 1 1.60 2.40 6.40
Cielo rasos incluye vigas empotradas con mortero
100.90
01.02.04.01.06.06 de 1:4 x 1,5 cm m2
Caseta de Grupo Electrogeno 33.39 33.39
Sala de Equipos 67.51 67.51

Contrapiso de 48 mm c/mortero 1:5 x 38mm en
66.00
01.02.04.01.07.01 base 1:2 x 10 mm acabado m2
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
66.00 66.00
Piso de loseta cerámica vitrificada de 0,30 x 0,30
01.02.04.01.07.02 m con base mortero 1:4 x 25 mm m2 1.00
1.00 1.00
Contrazócalo de cemento pulido con mortero 1:5

95.50
01.02.04.01.07.03 de 2 cm x 0,20 m m
95.50 95.50
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
01.02.04.01.08 COBERTURA
Cobertura ladrillo pastelero asent. c/mezcla 1:5, 100.90
01.02.04.01.08.01 2.5 cm; junta 1.5 cm m2
100.90 100.90
Ventana de fierro c/perfil "L" de 2" x 1/4" fija + 9.66
01.02.04.01.09.01 fierro corrugado de 3/4" m2
2 2.00 0.60 2.40
1 1.20 1.20 1.44
1 4.05 0.60 2.43
1 2.45 0.60 1.47
1 1.20 1.60 1.92
9.66 9.66
Puerta metálica LAC 1/16" con marco de 2" x 2" x

20.29
01.02.04.01.09.03 1/4" y perfiles "T" 2"x2"x1/4" m2
P-1 1 4.00 2.60 10.40
P-2 1 0.90 2.10 1.89
P-3 1 0.90 2.60 2.34
P-4 1 0.70 2.60 1.82
P-5 1 1.60 2.40 3.84
REJILLA METALICA PARA CANALETAS A=0.25 m:

01.02.04.01.09.04 m 1 3.65 3.65
01.02.04.01.10.01 Picaportes und 3.00
3 3.00
Cerradura para exterior, c/llaves inter. y exterior de
01.02.04.01.10.02 3 golpes (acabado cromo mate (Sim. mod. Orbit) und 3.00
3 3.00
4.00
01.02.04.01.10.03 Candado, incluyendo aldabas und
4 4.00
01.02.04.01.11 VIDRIOS, CRISTALES Y SIMILARESS

Provisión y colocado de vidrio semidoble en
1.00
01.02.04.01.11.01 ventana de fierro p2
1 0.09 m2=p2 10.76 1
01.02.04.01.12 PINTURA
Pintado de cielo raso con látex vinílico (vinilátex o
135.60
01.02.04.01.12.01 similar) m2
135.60 135.60
Pintado de muro interior con látex vinílico (vinilátex 144.50

01.02.04.01.12.02 o similar) m2
144.50 144.50
Pintado de muro exterior con teknomate o

135.25
01.02.04.01.12.03 supermate (similar) m2
135.25 135.25
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Pintado de puertas metálicas LAC (2manos 43.80

01.02.04.01.12.04 anticorrosiva + 2esmalte) m2
43.80 43.80
Pintado de ventanas metálicas (2manos

19.40
19.40 19.40
01.03.04.01.13 VARIOS
Caja rebose-limpia terreno normal incl. eliminación
1.00
01.03.04.01.13.01 desmonte a pulso und
1 1.00
Vereda de concreto f'c 210 kg/cm2 e=10cm pasta
01.03.04.01.13.02 1:2 (P-I), c/empleo de mezcladora m2 22.50
22.50 22.50
Rejilla sumidero-platina de 1 1/2" x 1/2" y marco

2.00
01.03.04.01.13.03 "L" 1 1/2" m2
2.00 2.00
Prueba de calidad del concreto (prueba a la

3.00
01.03.04.01.13.04 compresión) und
3 3.00

Caja rebose-purga terreno normal incl. eliminación
01.02.04.02.01 desm. c/cargador y volquete und 1.00
1 1.00
Suministro de caja de concreto simple y tapa
01.02.04.02.02 concreto armado de 0,30 m x 0,60 m und 4.00
4 4.00
1 1.00
Suministro e instalación de tub. UPVC-UF 4435
01.02.04.02.04 SN 2 DN 200 (DNE 200 mm) en terreno normal m 14.97
14.97 14.97

9.50 9.50
01.03.04.02.06 Salida de PVC SAL para desagüe (punto) DN 100 und 1.00
1 1.00

1 1.00
01.02.04.02.08 Salida de PVC SAL p/ventilación (punto) DN 50 und 1.00
1 1.00
Salida de PVC tipo unión roscada PN 10 DN 15
01.02.04.02.09 (punto) und 2.00
2 2.00
Red de PVC tipo unión roscada PN 10 DN 20 (incl.
01.02.04.02.10 instalación accesorios) m 5.00
5.00 5.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Reducción de P.V.C. tipo unión roscada DN 20 a

01.02.04.02.11 15 und 1.00
1 1.00
4 4.00
1 1.00

1 1.00

3 3.00
Válvula reductora de presión con control piloto DN
01.02.04.02.16 20 mm incl filtro und 1.00
1 1.00
Válvula flotadora de bronce de control directo DN
01.02.04.02.17 20 und 1.00
1 1.00
4 4.00
2 2.00
4 4.00
Red de fo. galvanizado tipo pesada C-40 DN 20
01.02.04.02.21 (incl. instalación accesorios) m 5.00
5.00 5.00
01.02.04.02.22 Tanque de agua HDPE 600 litros, und 1.00
1 1.00
Red de derivación P.V.C. SAL p/desagüe DN 50
01.02.04.02.23 (rebose) m 8.00
8.00 8.00
3 3.00
2 2.00
2 2.00
1 1.00
1 1.00
01.02.04.02.29 25 und 1.00
1 1.00
01.02.04.02.30 Niple fo.gdo. 1" (25 mm) und 3.00
3 3.00
01.02.04.03 INSTALACIONES ELÉCTRICAS
Subestacion electrica 160 Kva 10 /0.44 Kv tipo
01.02.04.03.01 biposte con instalaciones und 1.00
1 1.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Tablero electrico de fuerza p/sub estacion tipo

01.02.04.03.02 intemperie und 1.00
1 1.00
Excavación con interferencia (pulso) en t. normal
01.02.04.03.03 para instalar cable eléctrico m 15.00
15.00 15.00
Relleno compactado de zanja en terreno normal
15.00 15.00
Instalación cables eléctricos NYY en ductos PVC,
01.02.04.03.05 formando fase (cables de 25 a 35 mm2) m 25.00
25.00 25.00
Instalación cables eléctricos en ductos, formando
01.02.04.03.06 terna (cables de 6 a 16 mm2) m 30.00
30.00 30.00
01.02.04.03.07 terna (cables de 2,5 a 4 mm2) m 120.00
120.00 120.00
Suministro de tubería P.V.C. SAP DN 40 mm ( 1
01.02.04.03.08 1/2") m 95.00
95.00 95.00
Instalación de tubería empotrada P.V.C. DN 100
01.02.04.03.09 mm ( 4") m 20.00
20.00 20.00
01.02.04.03.10 mm a 40 mm ( 1" a 1 1/2") m 95.00
95.00 95.00
01.02.04.03.11 mm a 20 mm ( 5/8" a 3/4") m 23.00
23.00 23.00
Salida para alumbrado c/cable AWG TW 2,50 mm
01.02.04.03.12 (14)+d PVC SAP DN 20 mm ( 3/4") (punto) und 9.00
9 9.00
Salida tomacorr. + CT C/AWG TW 4,00 mm (12)+d
01.02.04.03.13 PVC SAP DN 20 mm ( 3/4") (punto) und 6.00
6 6.00
Salida para timbre zumbador de P.V.C. SAP DN
01.02.04.03.14 20 y conductor electrico und 1.00
1 1.00
Fluorescente recto de 2 x 36 W con equipo y
01.02.04.03.15 pantalla und 7.00
7 7.00
2 2.00
1 1.00
4 4.00
1 1.00
Placa tomacorriente simple de bakelita t/universal
01.02.04.03.20 2 polos c/conexión a tierra und 6.00
6 6.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Tablero eléct.c/interrup c/diferencial 220 vol 5

01.02.04.03.21 circuitos c/interruptor horario und 1.00
1 1.00
9 9.00
Sumnistro e Instalación de Poste de C.A.
01.02.04.03.23 7/300/120 und 1.00
1 1.00
Artefacto de alumbrado exterior público tipo SIAR-
01.02.04.03.24 120 V.S. de 150 W E40 und 2.00
2 2.00
1 1.00
Pozo conexión a tierra en sistema de bombeo,
01.02.04.03.25 alumbrado y tomacorriente und 1.00
1 1.00
Buzonete en terreno normal a pulso hasta 1,00 m
01.02.04.03.26 profundidad und 1.00
1 1.00
Construcción de muro para colocación de caja
01.02.04.03.27 para medidor eléctrico und 1.00
1 1.00
Pruebas compactación suelos (proctor modificado
01.02.04.03.28 y de control de compactación) und 2.00
2 2.00
01.02.04.04 CONSTRUC. DE CERCO PERIMETRICO

Trazo y replanteo inicial para cerco perimetrico
74.12
01.02.04.04.01.01 (con equipo) m 74.12 74.12
Replanteo final de la obra, para cerco perimetrico (
74.12
01.02.04.04.01.02 con equipo) m 74.12 74.12

Excavaciones terreno rocoso c/compresora hasta
35.58
01.02.04.04.02.01 1,50 m prof.(sin emplear explosivo) m3
74.12 0.40 1.20 35.58
Refine, nivelación y compactación en terreno
01.02.04.04.02.02 rocoso m2 29.65
74.12 0.40 29.65
01.02.04.04.02.03 Relleno compactado en terreno rocoso a pulso m3 3.71

74.12 0.25 0.20 3.71
Eliminación de desmonte en terreno normal R=10

31.87
01.02.04.04.02.04 km con maquinaria m3
31.87 31.87

Concreto 1:10 + 30% piedra grande para cimiento
29.65
01.02.04.04.03.01 corrido (Cemento P-I) m3
74.12 0.40 1.00 29.65
Concreto 1:8 + 25% P.M. p/sobrecimientos

6.67
01.02.04.04.03.02 (Cemento P-I) m3
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
74.12 0.15 0.60 6.67

88.94
2 74.12 0.60 88.94

Concreto f'c 210 kg/cm2 para columnas (Cemento
3.54
01.02.04.04.04.01 P-I) m3
C1 2 0.25 0.25 2.75 0.34
C2 31 0.25 0.15 2.75 3.20

73.70
01.02.04.04.04.02 columnas tipo caravista m2
C1 1 2 1.00 2.75 5.50
C2 1 31 0.80 2.75 68.20
01.02.04.04.04.03 Acero estruc. para columnas kg 764.87

764.87
2.78
01.02.04.04.04.04 Concreto f'c 210 kg/cm2 para vigas (Cemento P-I) m3
VC 74.12 0.15 0.25 2.78

37.06
01.0204.04.04.05 rectas y dinteles t/caravista m2
VC 2 74.12 0.25 37.06
Acero estruc. trabajado para vigas (costo prom.

395.89
395.89

Muros de ladrillo king kong de arcilla de soga con
154.56
01.02.04.04.05.01 mortero 1:4 x 1,5 cm m2
1 0.65 2.35 1.53
2 2.91 2.35 13.68
7 2.64 2.35 43.43
7 2.63 2.35 43.26
6 2.76 2.35 38.92
1 3.03 2.35 7.12
1 2.82 2.35 6.63

Solaqueado de muro caravista de ladrillo king
154.56
01.02.04.04.06.01 kong soga con mortero 1:3 m2
154.56 154.56
Aditivo desmoldeador para encofrados tipo

281.00
01.02.04.04.06.02 caravista m2
281.00 281.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Puerta con marco de tubo fierro galv. de 2" y 4" y

12.00
01.02.04.04.07.01 plancha LAC 1/16" m2
1 4.00 3.00 12.00
1.00
01.02.04.04.08.01 2 golpes und
1 1.00

1 1.00

1 1.00
01.02.04.04.08.04 Picaportes und 1.00

1 1.00
01.02.04.04.09 PINTURA
Pintado de puertas metálicas LAC (2manos
24.00
7 24.00
01.02.04.04.10 VARIOS
5 5.00

74.12 74.12

6.00
01.02.04.04.10.03 compresión) und
6 6.00
PLANILLA DE METRADOS DE ACERO
PROYECTO: ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y
ALCANTARILLADO DE LA LOCALIDAD DE MARCONA” DISTRITO MARCONA, PROVINCIA NASCA, DEPARTAMENTO DE ICA
PARTIDA: ACERO DE CASETA 01
N° de N° de Long. Longitud (m) por Ø

Item DESCRIPCION Ø elemtos. piezas x Por 1/4" 3/8" 1/2" 5/8" 3/4" 1" Peso TOTAL
iguales elemento pieza 0.248 0.560 0.994 1.552 2.235 3.973
CC1 (GRUPO ELECTROGENO) 1/2" 4 1 13.10 - - 52.4 - - - 52.09
3/8" 90 1 1.30 - 117.0 - - - - 65.52
CC1 (SALA DE EQUIPOS) 1/2" 4 1 6.75 - - 27.0 - - - 26.84
3/8" 47 1 1.30 - 61.1 - - - - 34.22
CC1 (CLORACION) 1/2" 4 1 13.00 - - 52.0 - - - 51.70
3/8" 89 1 1.30 - 115.7 - - - - 64.79
CC3 (CLORACION) 1/2" 4 1 6.00 - - 24.0 - - - 23.86
3/8" 42 1 1.30 - 54.6 - - - - 30.58
DESPERDICIOS (5%DEL TOTAL) 349.6 17.48

DADOS DE APOYO 3/8" 3 5 1.50 - 22.5 - - - - 51.19
3/8" 3 5 1.35 - 20.3 - - - - 44.02
Acero estruc. trabajado p/zapata armada (costo prom. incl.

kg
01.02.04.01.04.06 desperdicios) 648.29
Z1 (GRUPO ELECTROGENO) 5/8" 5 1 2.00 - - - 10.0 - - 15.52
5/8" 10 1 0.85 - - - 8.5 - - 13.19
Z2 (GRUPO ELECTROGENO) 1/2" 5 2 5.50 - - 55.0 - - - 54.67
1/2" 28 2 0.85 - - 47.6 - - - 47.31
Z3 (SALA DE EQUIPOS) 5/8" 7 1 1.60 - - - 11.2 - - 17.38
5/8" 8 1 1.30 - - - 10.4 - - 16.14
Z4 (SALA DE EQUIPOS) 5/8" 4 1 1.00 - - - 4.0 - - 6.21
5/8" 5 1 0.80 - - - 4.0 - - 6.21
Z5 (SALA DE EQUIPOS) 5/8" 5 1 2.25 - - - 11.3 - - 17.46
5/8" 12 1 0.90 - - - 10.8 - - 16.76
Z6 (CLORACION) 5/8" 4 1 1.65 - - - 6.6 - - 10.24
5/8" 9 1 0.75 - - - 6.8 - - 10.48
Z7 (CLORACION) 1/2" 4 2 5.15 - - 41.2 - - - 40.95
1/2" 26 2 0.70 - - 36.4 - - - 36.18
Acero estruc. trabajado p/viga cimentac. (costo prom. incl.

kg
01.02.04.01.04.09 desperdicios) 206.83
VC-01 5/8" 14 1 5.89 - - - 82.5 - - 127.98
1/2" 2 1 5.13 - - 10.3 - - - 10.20
3/8" 42 1 2.50 - 105.0 - - - - 58.80
Acero estruc. trabajado p/losa de fondo- piso (costo prom. incl.

01.02.04.01.04.11 kg 349.34
desperdicios)
GRUPO ELECTROGENO 3/8" 16 1 6.50 - 104.0 - - - - 58.24
3/8" 20 1 5.70 - 114.0 - - - - 63.84
SALA DE EQUIPOS 3/8" 19 1 5.55 - 105.5 - - - - 59.05
3/8" 18 1 5.55 - 99.9 - - - - 55.94
CLORACION 3/8" 17 1 5.55 - 94.4 - - - - 52.84
3/8" 16 1 5.55 - 88.8 - - - - 49.73
CUARTO DE CLORACION 3/8" 4 1 2.25 - 9.0 - - - - 5.04
3/8" 8 1 1.05 - 8.4 - - - - 4.70
DESPERDICIOS (5%DEL TOTAL) 264.8
Acero estruc. trabajado p/muro reforzado (costo prom. incl.

kg
01.02.04.01.04.14 desperdicios) 223.93
P-1 5/8" 4 1 4.90 - - - 19.6 - - 30.42
3/8" 14 1 4.90 - 68.6 - - - - 38.42
3/8" 27 1 2.50 - 67.5 - - - - 37.80

C-1 5/8" 8 1 5.00 - - - 40.0 - - 62.08
1/2" 8 1 5.00 - - 40.0 - - - 39.76
3/8" 38 1 2.50 - 95.0 - - - - 53.20
C-2 5/8" 4 8 5.00 - - - 160.0 - - 248.32
3/8" 38 8 1.00 - 304.0 - - - - 170.24
C-3 1/2" 10 1 4.30 - - 43.0 - - - 42.74
3/8" 33 1 1.90 - 62.7 - - - - 35.11
C-4 1/2" 4 2 4.30 - - 34.4 - - - 34.19
3/8" 33 2 0.80 - 52.8 - - - - 29.57
C-5 1/2" 8 1 4.30 - - 34.4 - - - 34.19
3/8" 33 1 1.40 - 46.2 - - - - 25.87
C-6 5/8" 8 2 4.30 - - - 68.8 - - 106.78
3/8" 33 2 1.50 - 99.0 - - - - 55.44
C-7 5/8" 8 2 4.30 - - - 68.8 - - 106.78
3/8" 33 2 1.60 - 105.6 - - - - 59.14
C-8 1/2" 7 1 4.30 - - 30.1 - - - 29.92
3/8" 33 1 1.00 - 33.0 - - - - 18.48
C-9 5/8" 16 1 4.30 - - - 68.8 - - 106.78
3/8" 33 1 2.80 - 92.4 - - - - 51.74
DESPERDICIOS (5%DEL TOTAL) 1,310.3 65.52
VS-01 3/8" 4 1 17.85 - 71.4 - - - - 39.98
1/4" 121 1 1.00 121.0 - - - - - 30.01
VS-02 3/8" 4 1 3.30 - 13.2 - - - - 7.39
1/4" 24 1 0.80 19.2 - - - - - 4.76
VS-03 3/8" 8 1 4.40 - 35.2 - - - - 19.71
1/4" 32 1 2.40 76.8 - - - - - 19.05
V-101 5/8" 6 1 1.60 - - - 9.6 - - 14.90
3/8" 4 1 1.20 - 4.8 - - - - 2.69
3/8" 13 1 3.00 - 39.0 - - - - 21.84
V-102 5/8" 4 1 1.20 - - - 4.8 - - 7.45
3/8" 10 1 1.20 - 12.0 - - - - 6.72
V-103 5/8" 6 1 4.00 - - - 24.0 - - 37.25
3/8" 2 1 4.00 - 8.0 - - - - 4.48
3/8" 29 1 2.00 - 58.0 - - - - 32.48
V-104 5/8" 6 1 10.20 - - - 61.2 - - 94.98
3/8" 70 1 1.40 - 98.0 - - - - 54.88
V-105 1/2" 4 1 3.80 - - 15.2 - - - 15.11
3/8" 28 1 0.90 - 25.2 - - - - 14.11
V-106 1/2" 6 1 1.72 - - 10.3 - - - 10.26
3/8" 14 1 1.10 - 15.4 - - - - 8.62
V-107 3/4" 10 1 4.40 - - - - 44.0 - 98.34
3/8" 32 1 3.80 - 121.6 - - - - 68.10
V-108 5/8" 4 1 3.98 - - - 15.9 - - 24.71
3/8" 29 1 1.10 - 31.9 - - - - 17.86
Acero estruc. trabajado p/losas macizas (costo prom. incl.

01.02.04.01.04.23 desperdicios) 47.39
APOYO DE TANQUE 3/8" 6 4 1.69 - 40.6 - - - - 22.71
3/8" 4 4 1.43 - 22.9 - - - - 12.81
3/8" 6 2 1.43 - 17.2 - - - - 9.61
Acero estructural trabajado p/losa removible (costo prom. incl.

01.02.04.01.04.26 kg 37.56
desperdicios)
LOSA REMOVIBLE 1/2" 4 1 4.63 - - 18.5 - - - 18.41
3/8" 31 1 1.00 - 31.0 - - - - 17.36
DESPERDICIOS (5%DEL TOTAL) - - - - 35.8 1.79

01.02.04.04 CONSTRUC. DE CERCO PERIMETRICO

C1 3/8" 2 4 4.80 - 38.4 - - - - 21.50
3/8" 2 28 1.00 - 56.0 - - - - 31.36
C2 3/8" 29 4 4.80 - 556.8 - - - - 311.81
3/8" 29 28 0.80 - 649.6 - - - - 363.78
Acero estruc. trabajado para vigas (costo prom. incl. desperdicios) kg

01.02.04.04.04.06 395.89
VIGAS 3/8" 4 1.00 74.12 - 296.5 - - - - 166.03
ESTRIBOS 3/8" 471 1 0.80 - 376.8 - - - - 211.01
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)

01.02.05.01 CONTRUCC. CASETA
01.02.05.01.01 TRABAJOS PRELIMINARES
01.02.05.01.01.01 Trazo y replanteo inicial para caseta de bombeo und A= 97.68 1.00 1.00
01.03.05.01.01.02 Limpieza y acondicionamiento del terreno m2 A= 97.68 97.68 97.68
Excavaciones en terreno normal a pulso hasta 75.77
01.02.05.01.02.01 1,50 m profundidad m3
CC1 (CLORACION) 13.00 0.60 1.20 9.36
CC3 (CLORACION) 6.00 0.60 1.20 4.32
Z3 (SALA DE EQUIPOS) 1.60 1.30 1.25 2.60
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 1.25 2.00
Z5 (SALA DE EQUIPOS) 2.25 0.90 1.25 2.53
VC-01 3.23 0.55 1.25 2.22
Z6 (CLORACION) 1.65 0.75 1.25 1.55
Z7 (CLORACION) 5.15 0.70 1.25 4.51
Refine, nivelación y compactación en terreno 87.32
01.02.05.01.02.02 normal a pulso m2
AREA DE LA ESTRUCTURA 1 1.65 1.65
CC1 (GRUPO ELECTROGENO) 13.10 0.60 7.86
CC1 (SALA DE EQUIPOS) 6.75 0.60 4.05
CC1 (CLORACION) 13.00 0.60 7.80
CC3 (CLORACION) 6.00 0.60 3.60
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 1.60
VC-01 3.23 0.55 1.78
Z6 (CLORACION) 1.65 0.75 1.24
Z7 (CLORACION) 5.15 0.70 3.61
01.02.05.01.02.03 Relleno compactado con material propio m3 18.14
CC1 (CLORACION) 13.00 0.35 0.40 1.82
CC3 (CLORACION) 6.00 0.35 0.40 0.84
Z3 (SALA DE EQUIPOS) 0.60 1.30 0.70 0.55
Z4 (SALA DE EQUIPOS) 2 0.60 0.80 0.70 0.67
Z5 (SALA DE EQUIPOS) 0.60 0.90 0.70 0.38
VC-01 3.23 0.55 0.40 0.71
Z6 (CLORACION) 0.60 0.75 0.70 0.32
Z7 (CLORACION) 0.45 0.70 0.70 0.22
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Eliminación de desmonte en terreno normal

57.63
01.02.05.01.02.04 R=10 km con maquinaria m3
1 57.63 57.63
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
01.02.05.01.03 CONCRETO SIMPLE

Concreto 1:10 + 30% piedra grande para
18.65
01.02.05.01.03.01 cimiento corrido (Cemento P-I) m3
CC1 (CLORACION) 13.00 0.60 0.80 6.24
CC3 (CLORACION)
Concreto f'c 100 kg/cm2 para solados y/o sub 6.00 0.60 0.80 2.88
01.02.05.01.03.02 bases (Cemento P-I) m3 1.36
Z3 (SALA DE EQUIPOS) 1.60 1.30 0.05 0.10
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 0.05 0.08
Z5 (SALA DE EQUIPOS) 2.25 0.90 0.05 0.10
VC-01 3.23 0.55 0.05 0.09
Z6 (CLORACION) 1.65 0.75 0.05 0.06
Z7 (CLORACION) 5.15 0.70 0.05 0.18
01.02.05.01.04 CONCRETO ARMADO

Concreto f'c 175 kg/cm2 + 30% P.M. para
5.12
01.02.05.01.04.01 sobrecimientos (Cemento P-I) m3
CC1 (CLORACION) 13.00 0.25 0.55 1.79
CC3 (CLORACION) 6.00 0.25 0.40 0.60
41.96
CC1 (GRUPO ELECTROGENO) 2 13.35 0.55 14.69
CC1 (SALA DE EQUIPOS) 2 7.00 0.55 7.70
CC1 (CLORACION) 2 13.25 0.55 14.58
CC3 (CLORACION) 2 6.25 0.40 5.00
1 367.06

01.02.05.01.04.04 (Cemento P-I) m3 0.33
5 0.32 0.34 0.60 0.33
01.02.05.01.04.05 anclajes y/o dados m2 3.96
5 1.32 0.60 3.96
Acero estruc. trabajado p/anclaje ref. (costo
1 23.94
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Concreto f'c 210 kg/cm2 para zapatas (Cemento 8.46

01.02.05.01.04.07 P-I) m3
Z3 (SALA DE EQUIPOS) 1.60 1.30 0.50 1.04
Z4 (SALA DE EQUIPOS) 2 1.00 0.80 0.50 0.80
Z5 (SALA DE EQUIPOS) 2.25 0.90 0.50 1.01
Z6 (CLORACION) 1.65 0.75 0.50 0.62
Z7 (CLORACION) 5.15 0.70 0.50 1.80
25.30
01.02.05.01.04.08 zapatas rectas m2
Z3 (SALA DE EQUIPOS) 2 2.90 0.50 2.90
Z4 (SALA DE EQUIPOS) 2 1.80 0.50 1.80
Z5 (SALA DE EQUIPOS) 2 3.15 0.50 3.15
Z6 (CLORACION) 2 2.40 0.50 2.40
Z7 (CLORACION) 2 5.85 0.50 5.85
Acero estruc. trabajado p/zapata armada (costo 648.29
1 648.29
Concreto f'c 210 kg/cm2 para vigas de
01.02.05.01.04.10 cimentación (Cemento P-I) m3 2.16
VC-01 4.90 0.55 0.80 2.16
8.72
01.02.05.01.04.11 vigas de cimentación recta m2
VC-01 2 5.45 0.80 8.72
Acero estruc. trabajado p/viga cimentac. (costo
1 206.83
Concreto f'c 210 kg/cm2 para losas de fondo-
10.78
01.02.05.01.04.13 piso (Cemento P-I) m3
SALA DE EQUIPOS 5.50 4.75 0.15 3.92
CLORACION 17.50 0.15 2.60
CUARTO DE CLORACION 1.80 1.30 0.15 0.34
Encofrado (i/habilitación de madera) p/ losas de 3.33
01.02.05.01.04.14 fondo-base de buzón,cámara,caja m2
1 3.33 3.33
Acero estruc. trabajado p/losa de fondo- piso
3.49.34
1 349.34
01.02.05.01.04.16 neoprene s/espesor m2 4.86
1 4.86 4.86
Concreto f'c 210 kg/cm2 para muros reforzados 3.83
01.02.05.01.04.17 (Cemento P-I) m3
2 1.70 0.25 4.50 3.83
35.10
01.02.05.01.04.18 muros rectos m2
2 2 1.95 4.50 35.10
Acero estruc. trabajado p/muro reforzado (costo
223.93
1 223.93
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Concreto f'c 210 kg/cm2 para columnas

7.72
01.02.05.01.04.20 (Cemento P-I) m3
C-1 1 1.00 0.25 4.50 1.13
C-2 8 0.25 0.25 4.50 2.25
C-3 1 0.80 0.15 3.80 0.46
C-4 2 0.25 0.15 3.80 0.29
C-5 1 0.55 0.15 3.80 0.31
C-6 2 0.50 0.25 3.80 0.95
C-7 2 0.55 0.25 3.80 1.05
C-8 1 0.05 3.80 0.20
C-9 1 1.15 0.25 3.80 1.09
103.87
01.02.05.01.04.21 columnas m2
C-1 1 2 1.25 4.50 11.25
C-2 8 2 0.50 4.50 36.00
C-3 1 2 0.95 3.80 7.22
C-4 2 2 0.40 3.80 6.08
C-5 1 2 0.70 3.80 5.32
C-6 2 2 0.75 3.80 11.40
C-7 2 2 0.80 3.80 12.16
C-8 1 1 1.00 3.80 3.80
C-9 1 2 1.40 3.80 10.64
Acero estruc. trabajado para columnas (costo

1,375.85
1 1375.85
Concreto f'c 210 kg/cm2 para vigas (Cemento P-
6.03
01.02.05.01.04.23 I) m3
VS-01 17.85 0.25 0.25 1.12
VS-02 3.30 0.15 0.25 0.12
VS-03 0.11 4.40 0.46
V-101 1.60 1.25 0.25 0.50
V-102 1.20 0.35 0.25 0.11
V-103 4.00 0.75 0.25 0.75
V-104 10.20 0.45 0.25 1.15
V-105 3.80 0.30 0.15 0.17
V-106 1.72 0.30 0.25 0.13
V-107 0.28 4.40 1.23
V-108 3.98 0.30 0.25 0.30
33.63
01.02.05.01.04.24 vigas rectas y dinteles m2
VS-01 2 17.85 0.25 8.93
VS-02 2 3.30 0.25 1.65
VS-03 4.40 1.10 4.84
V-101 2 1.60 0.25 0.80
V-102 2 1.20 0.25 0.60
V-103 2 4.00 0.25 2.00
V-104 2 10.20 0.25 5.10
V-105 2 3.80 0.15 1.14
V-106 2 1.72 0.25 0.86
V-107 4.40 1.30 5.72
V-108 2 3.98 0.25 1.99
01.02.05.01.04.25 incl. desperdicios) kg 688.47
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1 688.47
Concreto f'c 210 kg/cm2 para losas macizas
16.04
01.02.05.01.04.26 (Cemento P-I) m3
SALA DE EQUIPOS 5.70 5.20 0.15 4.45
CLORACION 7.65 4.95 0.15 5.68
REFUERZO PARA TANQUE 4 1.10 0.15 0.85 0.56
1.10 1.10 0.15 0.18
120.56
01.02.05.01.04.27 losas macizas m2
Grupo electrogeno 6.50 5.30 34.45
2 11.80 0.15 3.54
Sala de equipos 5.70 5.20 29.64
2 10.90 0.15 3.27
Cloracion 7.65 4.95 37.87
2 12.60 0.15 3.78
Refuerzo para tanque 2 4 0.85 6.80
1.10 1.10 1.21
Acero estruc. trabajado p/losas macizas (costo
47.39
1 47.39
Concreto f'c 210 kg/cm2 para losas removibles

4.05
01.02.05.01.04.29 (Cemento P-I) m3
15 4.50 0.30 0.20 4.05

8.64
01.02.05.01.04.30 losas removibles m2
15 9.60 0.30 0.20 8.64
Acero estructural trabajado p/losa removible
37.56
1 37.56
Colocación de losa removible de buzón, cámara
15.00
01.02.05.01.04.32 o similar und
15 15.00

Muros de ladrillo king kong de arcilla de cabeza
01.02.05.01.05.01 con mortero 1:4 x 1,5 cm m2 89.12
GRUPO ELÉCTROGENO 2 2.00 2.70 10.80
2 1.15 2.70 6.21
1 1.20 2.70 3.24
1 5.00 2.70 13.50
SALA DE EQUIPOS 1 4.40 2.40 10.56

1 4.00 2.40 9.60
1 3.25 2.40 7.80
1 1.80 2.40 4.32
1 1.20 2.40 2.88
1 1.70 2.40 4.08
1 2.80 2.40 6.72
1 1.00 2.40 2.40
1 2.20 2.40 5.28
1 0.72 2.40 1.73
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)

-1 1.20 1.20 -1.44
-1 4.05 0.60 -2.43
-1 2.45 0.60 -1.47
Muros de ladrillo king kong de arcilla de soga
11.28
01.02.05.01.05.02 con mortero 1:4 x 1,5 cm m2
1 1.00 2.40 2.40
1 1.70 2.40 4.08
1 1.20 2.40 2.88

Alambre negro N° 8 para confinamiento de
200.00
01.02.05.01.05.03 muros (incluye desperdicio) m
200 200.00
Tarrajeo del tipo rayado o primario con mortero 10.79
01.02.05.01.06.01 1:5 m2
SS.HH.
piso 1 1.95 1.00 1.95
muro 2 1.95 1.70 6.63
1 1.00 1.70 1.70
1 0.30 1.70 0.51
Tarrajeo exterior con mortero 1:5x1,5 cm
92.40
01.02.05.01.06.02 (incluye columnas empotradas) m2
2 1.45 2.70 7.83
1 4.50 2.70 12.15
SALA DE EQUIPOS
1 4.90 2.40 11.76
1 9.35 2.40 22.44
2 0.55 2.40 2.64
1 1.95 2.40 4.68
2 0.25 2.40 1.20
Tarrajeo interior con mortero 1:5x1,5 cm (incluye
104.89
2 1.20 2.70 6.48
1 4.00 2.70 10.80

1 7.00 1.70 11.90
1 1.15 1.70 1.96
1 1.85 1.70 3.15
1 3.25 1.70 5.53
1 4.85 1.70 8.25
1 1.70 1.70 2.89
1 2.90 1.70 4.93
1 1.80 1.70 3.06
1 2.00 1.70 3.40
1 1.80 1.70 3.06
1 1.95 1.70 3.32
1 1.00 1.70 1.70
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Tarrajeo de superficie vigas peraltadas

18.94
01.02.05.01.06.04 independientes (en interiores) m2
CASETA GRUPO ELECTROGENO
VS-01 2 1.15 0.10 0.23
V-101 1 1.60 1.10 1.76
1 5.00 1.10 5.50
V-102 1 1.20 0.20 0.24
V-103 2 2.00 0.60 2.40
SALA DE EQUIPOS
VS-01 1 1.70 0.10 0.34
1 1.80 0.10 0.36
1 1.00 0.10 0.20
1 2.80 0.10 0.56
1 3.25 0.10 0.65
VS-02 1 1.70 0.10 0.34
1 1.60 0.10 0.32
VS-03 1 4.40 0.30 1.32
V-104 2 4.00 0.30 2.40
1 2.20 0.30 0.66
V-105 1 0.90 0.15 0.27
1 1.20 0.15 0.36
1 0.70 0.15 0.21
1 1.00 0.15 0.30
V-106 1 1.00 0.15 0.30
1 0.72 0.15 0.22
68.90
01.02.05.01.06.05 Vestidura de derrame en puerta, ventana y vano m
ventas
V. 1 1 4.05 0.60 9.30
V. 2 1 2.45 0.60 6.10
V. 3 1 1.20 1.60 5.60
V. 4 1 1.20 1.20 4.80
V. 5 2 2.00 0.60 10.40
puertas
P. 1 1 4.00 2.60 9.20
P. 2 1 0.90 2.10 5.10
P. 3 1 0.90 2.60 6.10
P. 4 1 0.70 2.60 5.90
P. 5 1 1.60 2.40 6.40
Cielo rasos incluye vigas empotradas con
100.90
01.02.05.01.06.06 mortero de 1:4 x 1,5 cm m2
Caseta de Grupo Electrogeno 33.39 33.39
Sala de Equipos 67.51 67.51

66.00
01.02.05.01.07.01 base 1:2 x 10 mm acabado m2
66.00 66.00
Piso de loseta cerámica vitrificada de 0,30 x
01.02.05.01.07.02 0,30 m con base mortero 1:4 x 25 mm m2 1.80
1.80 1.80
Contrazócalo de cemento pulido con mortero 1:5

95.50
01.02.05.01.07.03 de 2 cm x 0,20 m m
95.50 95.50
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
01.02.05.01.08 COBERTURA
Cobertura ladrillo pastelero asent. c/mezcla 1:5,
100.90
01.02.05.01.08.01 2.5 cm; junta 1.5 cm m2
100.90 100.90
Ventana de fierro c/perfil "L" de 2" x 1/4" fija +
9.66
01.02.05.01.09.01 fierro corrugado de 3/4" m2
2 2.00 0.60 2.40
1 1.20 1.20 1.44
1 4.05 0.60 2.43
1 2.45 0.60 1.47
1 1.20 1.60 1.92
9.66 9.66
Puerta metálica LAC 1/16" con marco de 2" x 2"

20.29
01.02.05.01.09.03 x 1/4" y perfiles "T" 2"x2"x1/4" m2
P-1 1 4.00 2.60 10.40
P-2 1 0.90 2.10 1.89
P-3 1 0.90 2.60 2.34
P-4 1 0.70 2.60 1.82
P-5 1 1.60 2.40 3.84
01.02.05.01.09.04 REJILLA METALICA PARA CANALETAS A=0.25 m: m 1 3.65 3.65
01.02.05.01.10.01 Picaportes und 3.00
Cerradura para exterior, c/llaves inter. y exterior 3 3.00
de 3 golpes (acabado cromo mate (Sim. mod.
01.02.05.01.10.02 Orbit) und 3.00
3 3.00

4 4.00
01.02.05.01.11 VIDRIOS, CRISTALES Y SIMILARESS
Provisión y colocado de vidrio semidoble en
1.00
01.02.05.01.11.01 ventana de fierro p2
1 1.00
01.02.05.01.12 PINTURA
Pintado de cielo raso con látex vinílico (vinilátex
135.60
01.02.05.01.12.01 o similar) m2
135.60 135.60
Pintado de muro interior con látex vinílico

144.50
01.02.05.01.12.02 (vinilátex o similar) m2
144.50 144.50

135.25
01.02.05.01.12.03 supermate (similar) m2
135.25 135.25

43.80
43.80 43.80

19.40
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
19.40 19.40
01.02.05.01.13 VARIOS
Caja rebose-limpia terreno normal incl.
1.00
01.02.05.01.13.01 eliminación desmonte a pulso und
1 1.00
Vereda de concreto f'c 210 kg/cm2 e=10cm
01.02.05.01.13.02 pasta 1:2 (P-I), c/empleo de mezcladora m2 22.50
22.50 22.50
Rejilla sumidero-platina de 1 1/2" x 1/2" y marco

2.00
01.02.05.01.13.03 "L" 1 1/2" m2
2.00 2.00

3.00
01.02.05.01.13.04 compresión) und
3 3.00
Caja rebose-purga terreno normal incl.
01.02.05.02.01 eliminación desm. c/cargador y volquete und 1.00
1 1.00
Suministro de caja de concreto simple y tapa
01.02.05.02.02 concreto armado de 0,30 m x 0,60 m und 4.00
4 4.00
1 1.00
1 1.00
Suministro e instalación de tub. UPVC-UF 4435

01.02.05.02.04 SN 2 DN 200 (DNE 200 mm) en terreno normal m 14.97
10 14.97
Red de derivación P.V.C. SAL p/desagüe DN
01.02.05.02.05 100 m 9.50
10 9.50
Salida de PVC SAL para desagüe (punto) DN
01.02.05.02.06 100 und 1.00
1 1.00

1 1.00
01.02.05.02.08 Salida de PVC SAL p/ventilación (punto) DN 50 und 1.00

1 1.00
Salida de PVC tipo unión roscada PN 10 DN 15
01.02.05.02.09 (punto) und 2.00
2 2.00
Red de PVC tipo unión roscada PN 10 DN 20
5 5.00
01.02.05.02.11 15 und 1.00
1 1.00

4 4.00
2 2.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Válvula compuerta de bronce unión roscada DN

01.02.05.02.14 15 und 1.00
1 1.00
01.02.05.02.15 20 und 3.00
3 3.00
Válvula reductora de presión con control piloto
01.02.05.02.16 DN 20 mm incl filtro und 1.00
1 1.00
Válvula flotadora de bronce de control directo
01.02.05.02.17 DN 20 und 4.00
4 4.00
4 4.00
2 2.00

4 4.00
Red de fo. galvanizado tipo pesada C-40 DN 20
5 5.00
Tanque de agua HDPE 600 litros, P/Lubricar
01.02.05.02.22 Bomba und 1.00
1 1.00
Red de derivación P.V.C. SAL p/desagüe DN 50
01.02.05.02.23 (rebose) m 8.00
8 8.00
3 3.00
2 2.00
2 2.00
01.02.05.02.27 25 und 1.00
1 1.00
1 1.00
01.02.05.02.29 25 und 1.00
1 1.00
01.02.05.02.30 Niple fo.gdo. 1" (25 mm) und 3.00
3 3.00
01.02.05.03 INSTALACIONES ELÉCTRICAS
Subestacion electrica 160 Kva 10 /0.44 Kv tipo
01.02.05.03.01 biposte con instalaciones und 1.00
1 1.00
Tablero electrico de fuerza p/sub estacion tipo
01.02.05.03.02 intemperie und 1.00
1 1.00
Excavación con interferencia (pulso) en t. normal
15.00 15.00
Relleno compactado de zanja en terreno normal
15.00 15.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Instalación cables eléctricos NYY en ductos

01.02.05.03.05 PVC, formando fase (cables de 25 a 35 mm2) m 25.00
25.00 25.00
Instalación cables eléctricos en ductos,
01.02.05.03.06 formando terna (cables de 6 a 16 mm2) m 30.00
30.00 30.00
Instalación cables eléctricos en ductos,
01.02.05.03.07 formando terna (cables de 2,5 a 4 mm2) m 15.00
15.00 15.00
01.02.05.03.08 1/2") m 15.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
15.00 15.00
01.02.05.03.09 1/4") m 31.00
31.00 31.00
01.02.05.03.10 mm ( 4") m 20.00
20.00 20.00
01.02.05.03.11 mm a 40 mm ( 1" a 1 1/2") m 58.00
58.00 58.00
01.02.05.03.12 mm a 20 mm ( 5/8" a 3/4") m 11.00
11.00 11.00
Salida para alumbrado c/cable AWG TW 2,50

01.02.05.03.13 mm (14)+d PVC SAP DN 20 mm ( 3/4") (punto) und 9.00
9 9.00
Salida tomacorr. + CT C/AWG TW 4,00 mm
01.02.05.03.14 (12)+d PVC SAP DN 20 mm ( 3/4") (punto) und 6.00
6 6.00
Salida para timbre zumbador de P.V.C. SAP DN
01.02.05.03.15 20 y conductor electrico und 1.00
1 1.00
01.02.05.03.16 pantalla und 7.00
7 7.00

2 2.00
1 1.00
4 4.00
1 1.00
Placa tomacorriente simple de bakelita
01.02.05.03.21 t/universal 2 polos c/conexión a tierra und 6.00
6 6.00
Tablero eléct.c/interrup c/diferencial 220 vol 5
01.02.05.03.22 circuitos c/interruptor horario und 1.00
1 1.00
9 9.00
Sumnistro e Instalación de Poste de C.A.
01.02.05.03.24 7/300/120 und 1.00
1 1.00
Artefacto de alumbrado exterior público tipo
01.02.05.03.25 SIAR-120 V.S. de 150 W E40 und 2.00
2 2.00
Pozo conexión a tierra en sistema de bombeo,
01.02.05.03.26 alumbrado y tomacorriente und 1.00
1 1.00
Buzonete en terreno normal a pulso hasta 1,00
01.02.05.03.27 m profundidad und 1.00
1 1.00
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Construcción de muro para colocación de caja

01.02.05.03.28 para medidor eléctrico und 1.00
1 1.00
Pruebas compactación suelos (proctor
01.02.05.03.29 modificado y de control de compactación) und 2.00
2 2.00
Trazo y replanteo inicial para cerco perimetrico
74.12
01.02.05.04.01.01 (con equipo) m 74.12 74.12
Replanteo final de la obra, para cerco
74.12
01.02.05.04.01.02 perimetrico ( con equipo) m 74.12 74.12

Excavaciones terreno rocoso c/compresora
31.25
01.02.05.04.02.01 hasta 1,50 m prof.(sin emplear explosivo) m3
74.12 0.40 1.20 35.58
Refine, nivelación y compactación en terreno
29.65
01.02.05.04.02.02 rocoso m2
74.12 0.40 29.65
3.71
01.02.05.04.02.03 Relleno compactado en terreno rocoso a pulso m3
74.12 0.25 0.20 3.71
Eliminación de desmonte en terreno normal

31.87
01.02.05.04.02.04 R=10 km con maquinaria m3
31.87 31.87
Concreto 1:10 + 30% piedra grande para
29.65
01.02.05.04.03.01 cimiento corrido (Cemento P-I) m3
74.12 0.40 1.00 29.65
Concreto 1:8 + 25% P.M. p/sobrecimientos
6.67
01.02.05.04.03.02 (Cemento P-I) m3
74.12 0.15 0.60 6.67
88.94
2 74.12 0.60 88.94
Concreto f'c 210 kg/cm2 para columnas
3.88
01.02.05.04.04.01 (Cemento P-I) m3
2 0.25 0.25 2.75 0.34
31 0.25 0.15 2.75 3.20
80.64
01.02.05.04.04.02 columnas tipo caravista m2
2 1.00 2.75 5.50
31 0.80 2.75 68.20
764.87
Concreto f'c 210 kg/cm2 para vigas (Cemento P-
3.08
01.02.05.04.04.04 I) m3
74.12 0.15 0.25 2.78
2 0.25 0.25 0.25 0.03
31 0.25 0.15 0.25 0.29
33.19
01.02.05.04.04.05 vigas rectas y dinteles t/caravista m2
2 74.12 0.25 37.06
2 2 0.25 0.25 -0.25
DEPARTAMENTO DE ICA
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
2 31 0.25 0.25 -3.88

395.89
395.89
Muros de ladrillo king kong de arcilla de soga
236.85
01.02.05.04.05.01 con mortero 1:4 x 1,5 cm m2
1 0.61 2.35 1.43
2 2.91 2.35 13.68
8 2.64 2.35 49.63
6 2.76 2.35 38.92
6 2.63 2.35 37.08
1 2.75 2.35 6.46
1 3.03 2.35 7.12
Solaqueado de muro caravista de ladrillo king
236.83
01.02.05.04.06.01 kong soga con mortero 1:3 m2
236.83 236.83
Aditivo desmoldeador para encofrados tipo
281.00
01.02.05.04.06.02 caravista m2
281.00 281.00
Puerta con marco de tubo fierro galv. de 2" y 4"
12.00
01.02.05.04.07.01 y plancha LAC 1/16" m2
1 4.00 3.00 12.00
Cerradura para exterior, c/llaves inter. y exterior
1.00
01.02.05.04.08.01 de 2 golpes und
1 1.00

1 1.00

1 1.00
01.02.05.04.08.04 Picaportes und 1.00

1 1.00
01.02.05.04.09 PINTURA
24.00
2 12.00 24.00
01.02.05.04.10 VARIOS
5 5.00

101.47 101.47

6.00
01.02.05.04.10.03 compresión) und
6 6.00
"REHABILITACION DE LA CAPTACION TIPO CAISON DEL RIO ZARUMILLA , EN MATAPALOS, DISTRITO DE MATAPALO - PROVINCIA DE ZARUMILLA - TUMBES”
PROYECTO:
UBICACIÓN: TUMBES - MATAPALO

METRADO: LINEA DE IMPULSION
Item DESCRIPCION Metrado Unidad

01.03 SISTEMA LINEA DE IMPULSION (LONGITUD=464.24 m)
01.03.01.01 TRAZO Y REPLANTEO 446.24 m
01.03.01.02 CINTA PLASTICA PARA SEÑALIZADORA PARA LIMITE DE SEGURIDAD DE OBRA 892.48 m
01.03.01.03 PUENTE DE MADERA PARA PASE VEHICULAR SOBRE ZANJA S/D (PROV. DURANTE OBRA) 2.00 und
01.03.01.04 PUENTE DE MADERA PARA PASE PEATONAL SOBRE ZANJA S/D (PROV. DURANTE OBRA) 2.00 und
01.03.02.01 EXCAVACION CON EQUIPO PESADO - MATERIAL NORMAL 740.00 M3
01.03.02.02 REFINE Y NIVEL DE ZANJA TERR-NORMAL SATURADO PARA TUB. DN 100 PARA TODA PROFUND. 446.24 m
01.03.02.03 DEMOLICION DE PAVIMENTO DE CONCRETO 18.60 m3
01.03.02.04 RELLENO Y COMPACTACION CON MATERIAL PROPIO (RIO -CAISON) 493.61 M3
01.03.02.05 PROVISIÓN DE MATERIAL DE PRÉSTAMO SELECCIONADO PARA REEMPLAZO DE MATERIAL DE RELLENO 210.69 m3
01.03.02.06 ELIMINACIÓN DE DESMONTE POR REEMPLAZO DE MATERIAL DE RELLENO R=20 KM CON MAQUINARIA 246.39 m3
01.03.02.07 DESMONTAJE Y RETIRO DE TUBERIA DN 90 - 160 MM 446.24 m
01.03.02.08 CAMA DE APOYO PARA TUBERIA CON ARENA E=10.00 CM 35.70 M3
01.03.02.09 PRUEBAS DE COMPACTACIÓN DE SUELOS (PROCTOR MODIFICADO Y DE CONTROL DE COMPACTACIÓN - DENSIDAD DE und
CAMPO) 3.00
01.03.03 SUMINISTRO E INSTALACION DE TUBERIAS
01.03.03.01 SUMINISTRO DE TUBERÍA HIERRO DUCTIL DE 100 MM INCLUYE ANILLO + 1% DE DESPERDICIO 446.24 m
01.03.03.02 INSTALACIÓN DE TUBERÍA DE HIERRO DUCTIL DE 100 MM INCLUYE PRUEBA HIDRAÚLICA A ZANJA TAPADA 446.24 m
01.03.03.03 PROTECCIÓN TUBERÍA DE 100 MM HO. DÚCTIL C/MANGA DE POLIETILENO HD 446.24 m
01.03.03.04 SUMINISTRO E INSTALACIÓN DE ACCESORIOS 1.00 gbl
01.03.03.05 CONCRETO f'c=175 kg/cm2 PARA DADO DE ANCLAJE 3.07 m3
01.03.04 PAVIMENTOS
01.03.04.01 REPOSICIÓN DE CONCRETO FC=210 KG/CM2 EN PAVIMENTOS 18.60 m3
01.03.05 CAMARA Y LINEA DE REBOSE DEL CAISSON
01.03.05.01.01 EXCAVACION MANUAL - TERRENO NORMAL 4.90 m3
01.03.05.01.02 CAMA DE ARENA h=0.10 3.82 m2
01.03.05.01.03 RELLENO CON MATERIAL SELECCIONADO 1.07 m3
01.03.05.01.04 RELLENO CON MATERIAL PROPIO 1.65 m3
01.03.05.01.05 ELIMINACION DE MATERIAL EXCEDENTE CON MAQUINARIA D=2.5KM 3.25 M3
01.03.05.02.01 CONCRETO FC=140KG/CM2 , PARA SOLADO 1.21 m2
01.03.05.03 OBRAS DE CONCETO ARMADO
01.03.05.03.01 CONCRETO f'c=210 kg/cm2 PARA MUROS 0.50 m3
01.03.05.03.02 CONCRETO f'c=210 kg/cm2 PARA FONDO DE LOSA 0.18 m3
01.03.05.03.03 CONCRETO f'c=210 kg/cm2 PARA LOSA SUPERIOR 0.07 M3
01.03.05.03.04 ENCOFRADO Y DESENCOFRADO PARA LOSA DE FONDO-PISO 0.53 M2
01.03.05.03.05 ENCOFRADO Y DESENCOFRADO DE MUROS 3.30 m2
01.03.05.03.06 ENCOFRADO Y DESENCOFRADO PARA ESTRUCTURAS 0.66 m2
01.03.05.03.07 ACERO F'Y=4200KG/CM2 GRADO 60 35.75 kg
01.03.05.04 SUMINSITRO E INSTALACION DE TUBERIA DE REBOSE
01.03.05.04.01 SUMINISTRO Y COLOCACION DE TUBERIA PVC NTP ISO 4435 DN 110MM 7.65 ml
01.03.05.05 CARPINTERIA METALICA Y HERRERIA
01.03.05.05.01 MALLA DE ACERO INOXIDABLE 1/2" AISI 316 SOLDADA A BOCA TUBO CON SOLDADURA CELLOCORD NORMA E-6011 1.00 und
01.03.05.05.02 REJILLA METALICA DE ACERO INOXIDABLE AISI 316 CON MARCO DE PERFIL L": 2X2" X 1/2" PLATINA: 2"X1/2" 1.00 und
01.03.05.05.03 ESCALERA DE TUB. GALV. CON PARATES DE 1 1/2" CON PELDAÑOS 3/4" (L=18.00 m) 1.00 und
01.03.05.06 CAJA DE CONCRETO PARA VALVULA DE COMPUERTA DN 100mm (1und)
01.03.05.06.01 CONCRETO FC 210 KG/CM2 PARA MUROS 0.69 m3
01.03.05.06.02 ENCOFRADO Y DESENCOFRADO PARA ESTRUCTURAS 12.24 m2
01.03.05.06.03 TAPA DE CONCRETO FC 175 KG/CM2 0.56 m3
01.03.06 SUMINISTRO E INSTALACION DE CÁMRAS DE VÁLVULAS DE AIRE
01.03.07 SUMINISTRO E INSTALACIÓN DE CAJAS Y VALVULAS DE PURGA
PROYECTO: “RENOVACIÓN DE LAGUNA DE TRATAMIENTO DE AGUAS RESIDUALES; EN EL (LA) SERVICIOS DE PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES EN LA LOCALIDAD NUEVO POZO DE LOS
RAMOS, DISTRITO DE CURA MORI, PROVINCIA PIURA, DEPARTAMENTO PIURA” CÓDIGO ÚNICO DE INVERSIÓN 241089
UBICACIÓN: NUEVO POZO DE LOS RAMOS - CURA MORI - PIURA
METRADO: REHABILITACION PTAR POZO DE LOS RAMOS
Medidas
Nº DE
Item TITULO / PARTIDA / DESCRIPCION Cant. Area Largo Parcial Total Unidad
VECES Ancho (m) Alto (m)
(m2) (m)
02 REHABILITACION DE PTAR POZO DE LOS RAMOS

02.01 OBRAS DE LLEGADA
02.01.01.01 LIMPIEZA DE TERRENO MANUAL 2.80 m2
1.00 2.00 1.40 2.80 2.80
02.01.01.02 TRAZO Y REPLANTEO DE ESTRUCTURA 2.80 m2

1.00 2.00 1.40 2.80 2.80
Medidas
Nº DE
(m2) (m)

02.01.02.01 EXCAVACION MANUAL PARA ESTRUCTURAS EN T. NORMAL 2.58 m3
Ver plano IH-E-CD-100-001
1.00 1.30 1.40 1.06 1.93 1.93

CAJA 1 1.00 0.70 1.40 0.66 0.65 0.65
CAJA 2
Medidas
Nº DE
(m2) (m)
02.01.02.02 REFINE Y NIVELACION EN TERRENO NORMAL 7.02 m2
CAJA 1 LADO DERECHO 1.00 1.40 1.06 1.48

CAJA 1 LADO IZQUIERDO 1.40 0.50 0.70
CAJA 1 SUPERIOR 1.00 1.30 1.06 1.38
CAJA 1 INFERIOR 1.30 1.06 1.38
FONDO 1.00 1.60 1.30 2.08
02.01.02.03 RELLENO COMPACTADO CON MATERIAL PROPIO 0.93 m3
CORTE A'-A' 1.00 0.10 1.40 0.14 0.14

1.00 0.21 1.40 0.29 0.29
CAJA 1 CORTE B'-B' 2.00 0.10 1.05 0.11 0.22

Medidas
Nº DE
(m2) (m)
Medidas
Nº DE
(m2) (m)
CAJA 2 CORTE C'-C' 2.00 0.21 0.45 0.09 0.18
Factor de compactación (Arena Arcillosa) 0.89
02.01.02.04 ELIMINACION DE MATERIAL EXCEDENTE D=30KM 1.00 Volumen 1.89 m3

Volumen en Corte 1.00 2.58 1.89 1.89
Volumen para relleno 1.00 0.93
Factor de Esponjamiento 1.15
Medidas
Nº DE
(m2) (m)
02.01.03 CONCRETO SIMPLE

02.01.03.01 CONCRETO F'C=100 KG/CM2 P/SOLADO 2.66 m2
SOLADO e=0.10 m
CAJA 1 1.00 1.30 1.40 1.82 1.82
CAJA 2 1.00 0.60 1.40 0.84 0.84
02.01.04 CONCRETO ARMADO

02.01.04.01 CONCRETO F'C=280 KG/CM2 1.50 m3
Ver plano IH-E-CD-100-001
ZAPATAS 0.53
CAJA 1 1.00 1.30 1.40 0.20 0.36 0.36
CAJA 2 1.00 0.60 1.40 0.20 0.17 0.17
MUROS 0.97
M-1 (CORTE B'-B') 2.00 0.90 0.20 1.22 0.22 0.44
M-1 (CORTE C'-C') 2.00 0.60 0.20 0.82 0.10 0.20
MURO SOPORTE DE VERTEDERO 2.00 0.20 0.15 0.82 0.02 0.04
M-2 (CORTE A'-A') 1.00 0.50 0.20 1.22 0.12 0.12
M-2 (CORTE A'-A') 1.00 0.50 0.20 0.82 0.08 0.08
MURO TRANSICION VERTICAL CAJA1 A CAJA 2 1.00 0.20 0.20 0.20 0.01 0.01
M-3 1.00 0.50 0.15 1.02 0.08 0.08
02.01.04.02 ENCOFRADO Y DESENCOFRADO 10.90 m2

ZAPATAS 1.28
X 2.00 1.30 0.20 0.26 0.52
Y 2.00 1.90 0.20 0.38 0.76
MUROS EXTERIORES
CAJA 1 6.11
EXTERIOR 2.00 1.10 1.22 1.34 2.68
1.00 0.90 1.22 1.10 1.10
Medidas
Nº DE
(m2) (m)
INTERIOR 2.00 0.35 1.22 0.43 0.86

2.00 0.25 1.22 0.31 0.62
1.00 0.50 1.22 0.61 0.61
2.00 0.10 1.22 0.12 0.24
CAJA 2 2.39
EXTERIOR 2.00 0.40 0.82 0.33 0.66
1.00 0.90 0.82 0.74 0.74
INTERIOR 1.00 0.50 0.82 0.41 0.41
2.00 0.25 0.82 0.21 0.42
2.00 0.10 0.82 0.08 0.16
MURO PANTALLA 1.12

M-3 2.00 0.50 1.02 0.51 1.02
Medidas
Nº DE
(m2) (m)
1.00 0.50 0.10 2.02 0.10 0.10
02.01.04.03 ACERO F'Y=4200 KG/CM2 GRADO 60 Ver sustento de metrados de Acero 86.80 Kg
02.01.05 REVOQUES Y ENLUCIDOS

02.01.05.01 TARRAJEO EXTERIOR CON CEMENTO-ARENA 3.57 m2
LONGITUDINAL 2.00 1.50 0.56 1.68
TRANSVERSAL 2.00 0.90 0.56 1.01
1.00 0.83 0.83
1.00 0.05 0.05
02.01.05.02 TARRAJEO INTERIORES CON IMPERMEABILIZANTE 4.63 m2

M-1
2.00 0.35 1.22 0.43 0.86
2.00 0.25 1.22 0.31 0.62
2.00 0.10 1.22 0.12 0.24
2.00 0.10 0.82 0.08 0.16
2.00 0.15 0.82 0.12 0.24
2.00 0.25 0.82 0.21 0.42
M-2
1.00 0.50 1.22 0.61 0.61
1.00 0.50 0.82 0.41 0.41
M-3
2.00 0.50 1.02 0.51 1.02
M-3 INFERIOR
1.00 0.05 0.05 0.05
Medidas
Nº DE
(m2) (m)
02.01.06 VARIOS
02.01.06.01 VERTEDERO FIBRA DE VIDRIO TRIANGULAR REGULABLE 0.43x0.40x1/4" 1.00 und
Ver plano IH-E-CD-100-001 - Vista de Detalle 1
1.00 1.00 1.00
02.02 LAGUNAS FACULTATIVAS

02.02.03 CAJA DE DISTRIBUCION TIPO - I
02.02.03.01.01 LIMPIEZA DE TERRENO MANUAL 1.00 1.20 1.20 1.44 1.44 m2
02.02.03.01.02 TRAZO Y REPLANTEO DE ESTRUCTURA 1.00 1.20 1.20 1.44 1.44 m2

Ver plano E-CDC-100-001
Medidas
Nº DE
(m2) (m)

02.02.03.02.01 EXCAVACION MANUAL PARA ESTRUCTURAS EN T. NORMAL 3.07 m3
Ver plano E-CDC-100-001 1.00 1.60 1.60 1.20 3.07 3.07
02.02.03.02.02 REFINE Y NIVELACION EN TERRENO NORMAL 2.56 m2

FONDO 1.00 1.60 1.60 2.56 2.56
Medidas
Nº DE
(m2) (m)
02.02.03.02.03 RELLENO COMPACTADO CON MATERIAL PROPIO 1.27 m3
1.00 1.12 0.90 1.12 1.12
02.02.03.02.04 ELIMINACION DE MATERIAL EXCEDENTE D=30KM 2.07 m3

Volumen
Volumen en Corte 1.00 3.07 2.07
02.02.03.03 CONCRETO SIMPLE

02.02.03.03.01 CONCRETO F'C=100 KG/CM2 P/SOLADO 2.56 m2
SOLADO e=0.10 m
CDC Tipo-I 1.00 1.60 1.60 2.56 2.56
Medidas
Nº DE
(m2) (m)
02.02.03.04 CONCRETO ARMADO

02.02.03.04.01 CONCRETO F'C=280 KG/CM2 1.39 m3
ZAPATA 1.00 1.60 1.60 0.20 0.51 0.51

M-1 2.00 1.20 0.20 1.00 0.24 0.48
M-2 2.00 0.80 0.20 1.00 0.16 0.32
M-3 2.00 0.55 0.10 0.60 0.03 0.06
V-101 1.00 0.02 0.92 0.02 0.02
02.02.03.04.02 ENCOFRADO Y DESENCOFRADO 10.08 m2

MUROS EXTERIORES 4.80

M-1 2.00 1.20 1.00 1.20 2.40
M-2 2.00 1.20 1.00 1.20 2.40
MUROS INTERIORES 5.28

M-1 2.00 0.80 1.00 0.80 1.60
M-2 DERECHA 1.00 0.80 1.00 0.80 0.80
M-2 IZQUIERDA 3.00 0.20 1.00 0.20 0.60
M-3 4.00 0.50 1.00 0.50 2.00
M-3 CHAFLAN 4.00 0.07 1.00 0.07 0.28
02.02.03.04.03 ACERO F'Y=42000 KG/CM2 GRADO 60 1.00 76.76 76.76 Kg

VER SUSTENTO METRADO DE ACERO EN CAJA DE
DISTRIBUCION TIPO 1
02.02.03.05 REVOQUES Y ENLUCIDOS

02.02.03.05.01 TARRAJEO INTERIOR CON IMPERMEABILIZANTE 6.10 m2
MURO 1 2.00 0.80 1.00 0.80 1.60
Medidas
Nº DE
(m2) (m)
MURO 2 1.00 0.80 1.00 0.80 0.80

3.00 0.20 1.00 0.20 0.60
MURO 3 4.00 0.60 0.60 2.40
CHAFLAN MURO 3 4.00 0.07 0.60 0.04 0.16
FONDO 1.00 0.54 0.54 0.54
02.02.04 CAJA DE DISTRIBUCION TIPO - II

02.02.04.01.01 LIMPIEZA DE TERRENO MANUAL 1.00 1.60 1.60 2.56 2.56 m2
02.02.04.01.02 TRAZO Y REPLANTEO DE ESTRUCTURA 1.00 1.60 1.60 2.56 2.56 m2


Ver plano E-CDC-100-001 1.00 1.60 1.60 1.69 4.33 4.33
Medidas
Nº DE
(m2) (m)

FONDO 1.00 1.60 1.60 2.56 2.56
1.00 0.24 1.69 1.69 1.69

Volumen
Volumen en Corte 1.00 4.33 2.77

Medidas
Nº DE
(m2) (m)
02.02.04.03.01 CONCRETO F'C=100 KG/CM2 P/SOLADO 2.56 m2

SOLADO e=0.10 m
CDC Tipo-I 1.00 1.60 1.60 2.56 2.56

02.02.04.04.01 CONCRETO F'C=280 KG/CM2 1.79 m3
ZAPATA 1.00 1.60 1.60 0.20 0.51 0.51

M-1 2.00 1.20 0.20 1.49 0.36 0.72
M-2 2.00 0.80 0.20 1.49 0.24 0.48
M-3 2.00 0.55 0.10 0.60 0.03 0.06
V-101 1.00 0.02 0.92 0.02 0.02
02.02.04.04.02 ENCOFRADO Y DESENCOFRADO 15.03 m2

MUROS EXTERIORES 7.16

M-1 2.00 1.20 1.49 1.79 3.58
M-2 2.00 1.20 1.49 1.79 3.58
MUROS INTERIORES 7.87

M-1 2.00 0.80 1.49 1.19 2.38
M-2 DERECHA 1.00 0.80 1.49 1.19 1.19
M-2 IZQUIERDA 3.00 0.20 1.49 0.30 0.90
M-3 4.00 0.50 1.49 0.75 3.00
M-3 CHAFLAN 4.00 0.07 1.49 0.10 0.40
02.02.04.04.03 ACERO F'Y=42000 KG/CM2 GRADO 60 1.00 85.50 85.50 Kg

DISTRIBUCION TIPO 1
Medidas
Nº DE
Item TITULO / PARTIDA / DESCRIPCION Cant.Area Largo Parcial Total Unidad
(m2) (m)
DISTRIBUCION TIPO 1

02.02.04.05.01 TARRAJEO INTERIOR CON IMPERMEABILIZANTE 7.57 m2
MURO 1 2.00 0.80 1.49 1.19 2.38
MURO 2 1.00 0.80 1.49 1.19 1.19
3.00 0.20 1.49 0.30 0.90
MURO 3 4.00 0.60 0.60 2.40
CHAFLAN MURO 3 4.00 0.07 0.60 0.04 0.16
FONDO 1.00 0.54 0.54 0.54
02.02.05 CAJA DE PASO
02.03 SISTEMA DE CLORACION

Ver Detalle de Metrado de SISTEMA DE CLORACION
02.04 LECHO DE SECADO

02.05 CERCO PERIMETICO
02.06 DESCARGA DE AGUA TRATADA
Medidas
Nº DE
(m2) (m)
PROYECTO: “RENOVACIÓN DE LAGUNA DE TRATAMIENTO DE AGUAS RESIDUALES; EN EL (LA) SERVICIOS DE PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES EN LA LOCALIDAD NUEVO
POZO DE LOS RAMOS, DISTRITO DE CURA MORI, PROVINCIA PIURA, DEPARTAMENTO PIURA” CÓDIGO ÚNICO DE INVERSIÓN 241089
PARTIDA: SUSTENTO METRADO DE ACERO EN CAJA DISIPADORA (OBRAS DE LLEGADA)

elemtos. piezas x Por 1/4" 3/8" 1/2" 5/8" 3/4" 1"
ITEM DESCRIPCION Ø Peso TOTAL

01.02.05 CAJA DISIPADORA
ACERO F'Y=4200 KG/CM2 GRADO 60 kg

01.02.05.01.04.03 86.80
ZAPATAS
CAJA 1 21.48
REFUERZO SUPERIOR LONGITUDINAL 3/8" 7 1 1.39 - 9.7 - - - - 5.45
REFUERZO INFERIOR LONGITUDINAL 3/8" 7 1 1.39 - 9.7 - - - - 5.45
REFUERZO SUPERIOR TRANVERSAL 3/8" 7 1 1.22 - 8.5 - - - - 4.78
REFUERZO INFERIOR TRANVERSAL 3/8" 7 1 1.22 - 8.5 - - - - 4.78
CAJA 2 12.89
MUROS
M-1 20.00
REFUERZO INTERIOR HORIZONTAL 3/8" 6 2 1.42 - 10.5 - - - - 5.89
REFUERZO EXTERIOR HORIZONTAL 3/8" 6 2 1.42 - 10.5 - - - - 5.89
REFUERZO INTERIOR VERTICAL 3/8" 7 2 1.57 - 13.0 - - - - 7.27
REFUERZO EXTERIOR VERTICAL 3/8" 7 2 1.57 - 13.0 - - - - 7.27
M-2 14.03
M3 7.930
MURO TRANSICION VERTICAL CAJA 1 A CAJA 2 10.470

PARTIDA: SUSTENTO METRADO DE ACERO EN CAJA DE DISTRIBUCION TIPO 1



01.02.05.01.04.03 76.76
ZAPATAS 35.36
MUROS
M-1 15.11
M-2 15.11
M3 5.550
REFUERZO CENTRAL HORIZONTAL 3/8" 4 2 0.42 - 3.7 - - - - 2.06
REFUERZO CENTRAL VERTICAL 3/8" 4 2 0.94 - 5.8 - - - - 3.23
VIGA - 101 5.630
REFUERZO LONGITUDINAL 3/8" 3 1 0.86 - 3.6 - - - - 2.00
ESTRIBOS 1 3/8" 9 1 0.21 - 2.9 - - - - 1.62
ESTRIBO 2 3/8" 9 1 0.23 3.1 1.74
PARTIDA: SUSTENTO METRADO DE ACERO EN CAJA DE DISTRIBUCION TIPO 2



01.02.05.01.04.03 85.50
ZAPATAS 35.36
MUROS
M-1 19.48
M-2 19.48
M3 5.550
REFUERZO CENTRAL HORIZONTAL 3/8" 4 2 0.42 - 3.7 - - - - 2.06
REFUERZO CENTRAL VERTICAL 3/8" 4 2 0.94 - 5.8 - - - - 3.23
VIGA - 101 5.630
REFUERZO LONGITUDINAL 3/8" 3 1 0.86 - 3.6 - - - - 2.00
ESTRIBOS 1 3/8" 9 1 0.21 - 2.9 - - - - 1.62
ESTRIBO 2 3/8" 9 1 0.23 3.1 1.74
“RENOVACIÓN DE LAGUNA DE TRATAMIENTO DE AGUAS RESIDUALES; EN EL (LA) SERVICIOS DE PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES EN LA LOCALIDAD NUEVO POZO DE LOS RAMOS, DISTRITO DE CURA MORI,
PROYECTO: PROVINCIA PIURA, DEPARTAMENTO PIURA” CÓDIGO ÚNICO DE INVERSIÓN 241089

METRADO: CAMARA DE BOMBEO DE DESAGUE
Item DESCRIPCION Nº MEDIDAS Parcial Total Unidad
Veces Área Long. Ancho Altura

08 CAMARA DE BOMBEO DE DESAGUE
08.01 REPOSICION TARRAJEO CAMARA SECA Y HUMEDA
08.01.01 PICADO DE TARRAJEO EN MURO INTERIOR DE CÁMARA HÚMEDA 129.30 m2
Muro intermedio - Ambas caras 2 4.64 7.5 69.6


Muro circular Tramo 1 1 7 5.5 38.5
Tramo inclinado en fondo de la cámara húmeda 1 7 1.46 10.22


Fondo de la Cámara Húmeda Area D 2.53

r 1.27
Techo Area D 8.45

r 2.32

08.01.02 TARRAJEO CON IMPERMEABILIZANTE DE MUROS, LOSA DE FONDO 129.30 m2

1 129.30
08.02 CONSTRUCCION DE CAMARA DE REJAS
08.02.01 OBRAS CIVILES PARA CAMARA DE REJAS (INCLUYE TAPAS, ESCALERA) 1 1.00 glb
08.02.01.01.01 LIMPIEZA DE TERRENO MANUAL 11.47 m2
1 3.7 3.1 11.47 11.47
08.02.01.01.02 TRAZO Y REPLANTEO INICIAL DE ESTRUCTURA 11.47 m2

1 3.7 3.1 11.47 11.47
08.02.01.01.03 REPLANTEO FINAL DE ESTRUCTURA 11.47 m2

1 3.7 3.1 11.47 11.47

ESTRUCTURA CAMARA REJAS 1 3.7 3.10 6.07 69.62 69.62
EXCAVACION DE ZANJA PARA INST. DE TUBERIA 1 1.35 1.00 4.99 6.74 6.74

M-1 2 3.3 6.07 20.03 40.06
M-2 2 2.7 6.07 16.39 32.78
ZANJA 2 1.35 4.99 6.74 13.48

ESTRUCTURA
1 2.12 6.07 12.87 12.87
ZANJA 1 1.35 1.00 4.99 6.74 6.74

Descuento por tuberia -1 0.020 1.35 -0.03 -0.03

Factor Comp.
1 1.25 56.75 70.94
08.02.01.02.05 ENTIBADO PARA ESTRUCTURA Y ZANJA 54.66 m2

ESTRUCTURA 2 3.3 5.42 17.89 35.78
2 2.7 2.7 5.40
ZANAJA 2 1.35 4.99 6.74 13.48


08.02.01.06 VARIOS
08.02.01.06.01 JUNTA WATER STOP NEOPRENE DE T. PROVISION Y COLOCADO DE JUNTA 26.40 m
MURO EXTERIOR M-1 Y M-2 2 11 11.0 22.00
MURO INTERIOR M-3 2 2.2 2.2 4.40
08.02.01.06.02 TUBERIA PVC-UF NTP ISO 4435 SN-8 2.00 m

1 2 2 2.00
08.02.01.06.03 ESCALETA DE GATO H = 5.12 M 2.00 und

CAMARA DE REJAS Y CAMARA DE VALVULA 2 2 2.00
08.02.01.06.04 TAPA METALICA D=0.60 CM 2.00 und

CAMARA DE VALVULA Y CAMARA DE REJAS 2 2 2.00
REJA GRUESA MANUAL DE PASO 20 MM DE ACERO INOXIDABLE CON POLEAS, TAMBOR CON
08.02.02 1.00 glb
MANIVELA Y ACCESORIOS PARA SU FUNCIONAMIENTO
Reja y canastilla deslizante de acero inoxidable 304, incl. elementos de izaje, s/especificación 1 1 1.00 und
08.03 RETIRO Y ELIMINACION DE LODOS

08.03.01 RETIRO Y LIMPIEZA DE LODOS DE LA CAMARA HUMEDA
08.03.02 ELIMINACION DE DESMONTE POR RETIRO DE LODOS R=20 KM CON MAQUINARIA
08.04 VEREDAS
08.04.01 DEMOLICIÒN DE VEREDA CON MAQ. E=30CM 5.57 m2
1 5.57 5.57 5.57
08.04.02 EXCAVACION TERRENO NORMAL A PULSO 4.46 m3

1 5.57 0.8 4.46 4.46
08.04.03 REFINE, NIVELACION Y COMPACTACION EN TERRENO NORMAL 5.90 m2

Ver detalle Vereda 1 6.61 0.45 2.97 2.97
1 4.59 0.45 2.07 2.07
2 0.95 0.45 0.43 0.86
08.04.04 METERIAL DE PRESTAMO (AFIRMADO) 1.50 m3

1 0.26 5.75 1.5 1.50
VEREDA DE CONCRETO F'C 175 KG/CM2 E=15CM PASTA 1:2 , C/EMPLEO DE MEZCLADORA INC.
08.04.05 2.70 m3
BASE AFIRMADA
Ver detalle de concreto 1 0.47 5.75 2.7 2.70
08.05 VENTANAS Y PUERTAS

08.05.01 DESMONTAJE DE VENTANAS DETERIORADAS 1
08.05.02 VENTANA DE FIERRO C/MARCO CON PERFIL "L" DE 11/4" X 1/8" FIJA + REFUERZO "T" DE 3/4" X 1/8" 1
08.05.03 PINTADO DE PUERTAS DE METALICAS LAC (2 MANOS ANTICORROSIVA + ESMALTE) 1

08.05.04 PINTADO DE VENTANAS METALICAS (2 MANOS ANTICORROSIVA + ESMALTE) 1
08.05.05 ELIMINACIÒN DE DESMONTE POR DESMONTAJE DE VENTANAS R=20 KM 1
08.06 ACABADOS
08.06.01 PICADO DE FRIZO DE ALERO 4.35 m2
Frizo CBD 1 17.40 0.25 4.35 4.35
08.06.02 TARRAJEO DE FRIZO DE ALERO 4.35 m2

Frizo CBD 1 17.40 0.25 4.35 4.35
08.06.03 PINTADO DE CIELO RASO C/TEKNOMATE O SUPERMATE (SIMILAR) 14.58 m2

1 14.58 14.58 14.58
08.06.04 PINTADO DE MURO INTERIOR C/TEKNOMATE O SUPERMATE (SIMILAR) 31.21 m2

TOTAL 1 13.11 2.9 38.02 38.02
DESCUENTO VENTANA 1 -1 3.46 0.75 2.6 -2.60
08.06.05 PINTADO DE MURO EXTERIOR C/TEKNOMATE O SUPERMATE (SIMILAR) 42.75 m2

TOTAL 1 14.67 2.9 42.54 42.54
VOLADIZO 1 3.38 3.38 3.38


FIZO 1 4.35 4.35 4.35
08.06.06 ELIMINACIÒN DE DESMONTE POR PICADO DE FRISO DE ALERO R=20 KM
08.07 EQUIPAMIENTO HIDRAULICO

08.07.01 DESMONTAJE DE TUBERIAS Y ACCESORIOS HIDRAULICOS DE CAMARA DE DESAGUE 1.00 glb
Ver plano CBDE-100-001
NUMERO
CODIGO
ACCESORIO EN
PLANO
PLANO
08.07.02 CODO DE HIERRO DUCTIL DE 90º (1/4) 2 BRIDAS PN 10 DN 80 MM 2.00 und
4 CBDR-100-001
08.07.03 CODO DE HIERRO DUCTIL 45º (1/8) 2 BRIDAS PN 10 DN 80 MM 4.00 und
10 CBDR-100-001
08.07.04 CODO DE HIERRO DUCTIL DE 90º (1/4) 2 BRIDAS PN 10 DN 50 MM 2.00 und
15 CBDR-100-001
08.07.05 REDUCCION HIERRO DUCTIL 2 BRIDAS PN 10 DN 80x50 MM 1.00 und
19 CBDR-100-001
08.07.06 TEE DE HIERRO DUCTIL CON 3 BRIDAS PN 10 DN 80x50 MM 1.00 und
13 CBDR-100-001
08.07.07 YEE DE HIERRO DUCTIL CON 3 BRIDAS PN 10 DN 80 MM 2.00 und
20 CBDR-100-001
08.07.08 UNION DE DESMONTAJE AUTOPORTANTE DN 200 MM 1.00 und
21 CBDR-100-001
7 CBDR-100-001
8 CBDR-100-001
08.07.11 VALVULA CPTA. BB, HO. DUCTIL CIERRE ELÁST. VÁSTAGO ACERO INOXIDABLE DN 200 MM 1.00 und
27 CBDR-100-001
9 CBDR-100-001
12 CBDR-100-001
08.07.14 VALVULA CHECK TIPO TIPO BB CON CIERRE RAPIDO (APCO 608.1 O SIM. IMPORTADO) DN 80 MM 2.00 und

6 CBDR-100-001
08.07.15 VALVULA DE AIRE ACERO INOXIDABLE PARA AGUAS SERVIDAS DN 50 MM 1.00 und
11 CBDR-100-001
08.07.16 MANOMETRO DE PRESION SUMERGIBLE EN GLICERINA 2.00 und
23 CBDR-100-001
08.07.17 EMPAQUETADURA DE JEBE ENLONADA DN 200 MM 7.00 und

08.07.21 PERNO DE ACERO INCLUYE TUERCAS PARA UNIR BRIDAS DN 200 PN 10 MM 3/4"x2/ 1/2" 56.00 und
Ver plano CBDR-100-001 Nº Pernos Nº Bridas
8 7
8 1
8 33
4 8
08.07.25 ACOCPLE FLEXIBLE GRAN RANGO ESCALONADO PVC-HD DN 200 MM 1.00 und
25 CBDR-100-001
08.07.26 ACOCPLE FLEXIBLE UNIVERSAL DE AMPLIO RANGO PVC-HD DN 80 MM 1.00 und
24 CBDR-100-001
08.07.27 MEDIDOR DE NIVEL ULTRA SONICO 1.00 und
26 CBDR-100-001
08.07.28 MEDIDOR DE CAUDAL ULTRA SONICO HIERRO DUCTIL DN 80 MM 1.00 und
14 CBDR-100-001


08.07.29 BRIDA ROMPE AGUA DN 200 MM 4.00 und
22 CBDR-100-001
08.07.30 NIPLE BRIDADO HIERRO DUCTIL DN 80 PN 10 L=7.66 M 1.00 und
28 CBDR-100-001

08.07.35 NIPLE BRIDADO HO DUCTIL C/ANCLAJE DN 80 PN 10 L=1.13 M 1.00 und
08.07.39 NIPLE BRIDADO HO DUCTIL C/ANCLAJE DN 50 PN 10 L=0.66 M 1.00 und
08.07.41 NIPLE C/UNA BRIDA C/ROMPE AGUA HIERRO DUCTIL DN 200 PN 10 L=0.44 M 1.00 und
08.07.43 NIPLE BRIDADO C/ROMPE AGUA HIERRO DUCTIL DN 200 PN 10 L=0.68 M 1.00 und
08.07.44 BRIGA CIEGA DN 200 PN 10 2.00 und
08.07.45 BRIDA CIEGA DN 150 PN 10 1.00 und
08.07.46 MONTAJE DE EQUIPO HIDRAULICO 1.00 glb
08.08 EQUIPAMIENTO ELECTROMECANICO
08.08.01 ELECTROBOMBA SUMERGIBLE Qb=3.89 LPS, ADT=15.08 M 2 2 2.00 und
08.08.02 ELECTROBOMBA SUMERGIBLE TIPO SUMIDERO 1 1 1.00 und
SERVICIO DE MONTAJE Y PUESTA EN MARCHA DE EQUIPOS DE BOMBEO Y TABLEROS

08.08.03 1 1 1.00 GLB
ELECTRICOS, INCLUYE CALBES DE POTENCIA DE BOMBA HACIA TABLERO ELECTRICO
08.09 CAMARA DE RETENCION DE ARENA

08.09.03 CONCRETO SIMPLE
08.09.05 REVOQUES Y ENLUCIDOS
08.10 CERCO PERIMETRICO DE CAMARA DE BOMBEO DE DESAGUE

Ver Detalle de Metrado de CERCO PERIMETRICO - CBD

08.10 CERCO PERIMETRICO CBD

VER ARCHIVO 08.10 CERCO_PERIMETRICO_METRADO
VER DETALLE DE METRADO CERCO PERIMETRICO - CBD
08.11 INSTALACIONES ELECTRICAS BAJA TENSION

PROYECTO:

METRADO: LINEA DE IMPULSIÓN
Item DESCRIPCION Nº DIMENCIONES Parcial Total Unidad
Veces Long. Ancho Altura

01.03 SISTEMA LINEA DE IMPULSION (LONGITUD=464.24 m)
01.03.01.01 TRAZO Y REPLANTEO 446.24 m
Distancia horizontal 1.00 446.24 446.24
01.03.01.02 CINTA PLASTICA PARA SEÑALIZADORA PARA LIMITE DE SEGURIDAD DE OBRA 892.48 m
01.03.01.03 PUENTE DE MADERA PARA PASE VEHICULAR SOBRE ZANJA S/D (PROV. DURANTE OBRA) 2.00 2.00 2.00 und
Cartones de tornillo o similar 200x10x10 cm 5.00 pie2 2.15 10.75 10.75 pie2
Tablones de tornillo 225x25x5 cm 8.00 pie2 6.05 48.40 48.40 pie2
Cartones de tornillo o similar 225x10x10 cm 4.00 pie2 2.42 9.68 9.68 pie2
01.03.01.04 PUENTE DE MADERA PARA PASE PEATONAL SOBRE ZANJA S/D (PROV. DURANTE OBRA) 2.00 2.00 2.00 und
Tablones de tornillo o similar 200x25x5 cm 4.00 pie2 5.38 21.52 21.52 pie2
Listones de tornillo 220x5x5cm 2.00 pie2 1.18 2.36 2.36 pie2
Listones de tornillo 78x5x5cm 6.00 pie2 6.00 36.00 36.00 pie2
Cuartones de tornillo 100x10x10cm 2.00 pie2 1.07 2.14 2.14 pie2
01.03.02.01 EXCAVACION CON EQUIPO PESADO - MATERIAL NORMAL 740.00 M3
1.00 740.00
01.03.02.02 REFINE Y NIVEL DE ZANJA TERR-NORMAL SATURADO PARA TUB. DN 100 PARA TODA PROFUND. 446.24 m
1.00 446.24
01.03.02.03 DEMOLICION DE PAVIMENTO DE CONCRETO 18.60 m3
1.00 93.00 1.00 0.20 18.60
01.03.02.04 RELLENO Y COMPACTACION CON MATERIAL PROPIO (RIO -CAISON) 493.61 M3

1.00 493.61
PROVISIÓN DE MATERIAL DE PRÉSTAMO SELECCIONADO PARA REEMPLAZO DE MATERIAL DE

01.03.02.05 210.69 m3
RELLENO
Ver sustento de Movimiento de Tierras
Vol.
1.00 210.69
ELIMINACIÓN DE DESMONTE POR REEMPLAZO DE MATERIAL DE RELLENO R=20 KM CON

01.03.02.06 246.39 m3
MAQUINARIA
Ver sustento de Movimiento de Tierras
Vol.
1.00 246.39
01.03.02.07 DESMONTAJE Y RETIRO DE TUBERIA DN 90 - 160 MM 446.24 m

1.00 446.24 446.24
01.03.02.08 CAMA DE APOYO PARA TUBERIA CON ARENA E=10.00 CM 35.70 M3
1.00 35.70 35.70
PRUEBAS DE COMPACTACIÓN DE SUELOS (PROCTOR MODIFICADO Y DE CONTROL DE
01.03.02.09 und
COMPACTACIÓN - DENSIDAD DE CAMPO) 3.00
1.00 3.00
01.03.03 SUMINISTRO E INSTALACION DE TUBERIAS

01.03.03.01 m
SUMINISTRO DE TUBERÍA HIERRO DUCTIL DE 100 MM INCLUYE ANILLO + 1% DE DESPERDICIO 446.24
INSTALACIÓN DE TUBERÍA DE HIERRO DUCTIL DE 100 MM INCLUYE PRUEBA HIDRAÚLICA A ZANJA
01.03.03.02 m
TAPADA 446.24
01.03.03.03 PROTECCIÓN TUBERÍA DE 100 MM HO. DÚCTIL C/MANGA DE POLIETILENO HD 446.24 m

01.03.03.04 SUMINISTRO E INSTALACIÓN DE ACCESORIOS 1.00 gbl

1.00 1.00 1.00
CODO 45º HIERRO DUCTIL DN 100MM 3.00 3.00
CODO 22.5º HIERRO DUCTIL DN 100MM 2.00 2.00
CODO 90º HIERRO DUCTIL DN 100mm 2 2
CODO 11.25º HIERRO DUCTIL DN 100mm 6 6
01.03.03.05 CONCRETO f'c=175 kg/cm2 PARA DADO DE ANCLAJE 3.07 m3
8 0.8 0.8 0.6 3.07
01.03.04 PAVIMENTOS
PROYECTO:

METRADO: LINEA DE IMPULSIÓN
Item DESCRIPCION Nº DIMENCIONES Parcial Total Unidad
Veces Long. Ancho Altura

01.03.04.01 REPOSICIÓN DE CONCRETO FC=210 KG/CM2 EN PAVIMENTOS 1 93.000 1.000 0.200 18.6 18.6 m3
01.03.05 CAMARA Y LINEA DE REBOSE DEL CAISSON
01.03.05.01.01 EXCAVACION MANUAL - TERRENO NORMAL 4.90 m3
excavacion de tierra caja de rebose 1 1.1 1.1 0.95 1.1495 m3
excavaciono de tierra del emisor 1 7.64 0.5 0.85 3.247 m3
excavacion de tierra de la plataforma 1 1 0.5 1 0.5 m3
01.03.05.01.02 CAMA DE ARENA h=0.10 1 7.64 0.5 3.82 3.82 m2
01.03.05.01.03 RELLENO CON MATERIAL SELECCIONADO 1 7.64 0.5 0.3 1.073 1.07 m3
01.03.05.01.04 RELLENO CON MATERIAL PROPIO 1 7.64 0.5 0.45 1.646 1.65 m3
01.03.05.01.05 ELIMINACION DE MATERIAL EXCEDENTE CON MAQUINARIA D=2.5KM 3.250 3.25 M3
01.03.05.02.01 CONCRETO FC=140KG/CM2 , PARA SOLADO 1 1.1 1.1 1.21 1.21 m2
01.03.05.03 OBRAS DE CONCETO ARMADO
01.03.05.03.01 CONCRETO f'c=210 kg/cm2 PARA MUROS 4 1.1 0.15 0.75 0.495 0.50 m3
01.03.05.03.02 CONCRETO f'c=210 kg/cm2 PARA FONDO DE LOSA 1 1.1 1.1 0.15 0.1815 0.18 m3
01.03.05.03.03 CONCRETO f'c=210 kg/cm2 PARA LOSA SUPERIOR 1 area 0.14 0.5 0.07 0.07 M3
01.03.05.03.04 ENCOFRADO Y DESENCOFRADO PARA LOSA DE FONDO-PISO 0.53 0.53 M2
2 area 0.14 0.28
1 0.3 0.5 0.15
1 1 0.1 0.1
01.03.05.03.05 ENCOFRADO Y DESENCOFRADO DE MUROS 4 1.1 0.75 3.3 3.3 m2
01.03.05.03.06 ENCOFRADO Y DESENCOFRADO PARA ESTRUCTURAS 4 1.1 0.15 0.66 0.66 m2
01.03.05.03.07 ACERO F'Y=4200KG/CM2 GRADO 60 35.751 35.75 kg
acero vertical 7 3.19 kg/1/2") 1.02 22.7766
acero horizontal 12 1.06 kg/1/2") 1.02 12.9744
01.03.05.04 SUMINSITRO E INSTALACION DE TUBERIA DE REBOSE
01.03.05.04.01 SUMINISTRO Y COLOCACION DE TUBERIA PVC NTP ISO 4435 DN 110MM 1 7.65 7.65 ml
MALLA DE ACERO INOXIDABLE 1/2" AISI 316 SOLDADA A BOCA TUBO CON SOLDADURA
01.03.05.05.01 1.00 und
CELLOCORD NORMA E-6011 1
REJILLA METALICA DE ACERO INOXIDABLE AISI 316 CON MARCO DE PERFIL L": 2X2" X 1/2"
01.03.05.05.02 1.00 und
PLATINA: 2"X1/2" 1
01.03.05.05.03 ESCALERA DE TUB. GALV. CON PARATES DE 1 1/2" CON PELDAÑOS 3/4" (L=18.00 m) 1 1.00 und
01.03.05.06 CAJA DE CONCRETO PARA VALVULA DE COMPUERTA DN 100mm (1und)
01.03.05.06.01 CONCRETO FC 210 KG/CM2 PARA MUROS 4 0.9 0.1 1.7 0.612 0.69 m3
1 0.9 0.1 0.9 0.081
01.03.05.06.02 ENCOFRADO Y DESENCOFRADO PARA ESTRUCTURAS 8 0.9 1.7 12.24 12.24 m2
01.03.05.06.03 TAPA DE CONCRETO FC 175 KG/CM2 1 0.75 0.05 0.75 0.5625 0.56 m3
VER SUSTENTO DE METRADO DE VALVULA DE
01.03.06
SUMINISTRO E INSTALACION DE CÁMRAS DE VÁLVULAS DE AIRE 1.00 und
AIRE
VER SUSTENTO DE METRADO DE VALVULA DE
01.03.07 und
SUMINISTRO E INSTALACIÓN DE CAJAS Y VALVULAS DE PURGA 1 PURGA 1.00
PLANILLA DE METRADOS DE MOVIMIENTO DE TIERRA DE LINEA DE IMPULSION
PROYECTO:
UBICACIÓN: MATAPALOS-TUMBES
MOVIMIENTO DE TIERRA DE LA LINEA DE IMPULSION HIERRO DUCTIL DN 100mm
PROGRESIVA ALTURA ALTURA LONGITUD TALUD DE FACTOR DE VOLUMEN

PROGRESIVA INICIAL ALTURA FINAL ANCHO DE ZANJA
FINAL INICIAL PROMEDIO INCLINADA (M) INCLINACION ESPONJAMIENTO PARCIAL (M3)
0+000 0+010 1.61 1.35 1.48 10.00 0.80 0.00 1.25 14.80
0+010 0+020 1.35 1.15 1.25 10.00 0.80 0.00 1.25 12.50
0+020 0+030 1.15 1.17 1.16 10.00 0.80 0.00 1.25 11.60
0+030 0+040 1.17 1.13 1.15 10.00 0.80 0.00 1.25 11.50
0+040 0+050 1.13 1.05 1.09 10.00 0.80 0.00 1.25 10.90
0+050 0+060 1.05 0.98 1.02 10.00 0.80 0.00 1.25 10.15
0+060 0+070 0.98 1.15 1.07 10.00 0.80 0.00 1.25 10.65
0+070 0+080 1.15 1.57 1.36 10.00 0.80 0.00 1.25 13.60
0+080 0+090 1.57 2.16 1.87 10.00 0.80 0.00 1.25 18.65
0+090 0+100 2.16 2.32 2.24 10.00 0.80 0.00 1.25 22.40
0+100 0+110 1.61 2.38 2.00 10.00 0.80 0.00 1.25 19.95
0+110 0+120 2.38 2.19 2.29 10.00 0.80 0.00 1.25 22.85
0+120 0+130 2.19 2.04 2.12 10.00 0.80 0.00 1.25 21.15
0+130 0+140 2.04 2.05 2.05 10.00 0.80 0.00 1.25 20.45
0+140 0+150 2.05 2.00 2.03 10.00 0.80 0.00 1.25 20.25
0+150 0+160 2.00 1.76 1.88 10.00 0.80 0.00 1.25 18.80
0+160 0+170 1.76 1.27 1.52 10.00 0.80 0.00 1.25 15.15
0+170 0+180 1.27 1.50 1.39 10.00 0.80 0.00 1.25 13.85
0+180 0+190 1.50 1.68 1.59 10.00 0.80 0.00 1.25 15.90
0+190 0+200 1.68 1.64 1.66 10.00 0.80 0.00 1.25 16.60
0+200 0+210 1.64 1.68 1.66 10.00 0.80 0.00 1.25 16.60
0+210 0+220 1.68 1.59 1.64 10.00 0.80 0.00 1.25 16.35
0+220 0+230 1.59 1.65 1.62 10.00 0.80 0.00 1.25 16.20
0+230 0+240 1.65 1.49 1.57 10.00 0.80 0.00 1.25 15.70
0+240 0+250 1.49 1.49 1.49 10.00 0.80 0.00 1.25 14.90
0+250 0+260 1.49 1.38 1.44 10.00 0.80 0.00 1.25 14.35
0+260 0+270 1.38 1.34 1.36 10.00 0.80 0.00 1.25 13.60
0+270 0+280 1.34 1.27 1.31 10.00 0.80 0.00 1.25 13.05
0+280 0+290 1.27 1.26 1.27 10.00 0.80 0.00 1.25 12.65
0+290 0+300 1.26 1.29 1.28 10.00 0.80 0.00 1.25 12.75
0+300 0+310 1.29 1.42 1.36 10.00 0.80 0.00 1.25 13.55
0+310 0+320 1.42 1.54 1.48 10.00 0.80 0.00 1.25 14.80
0+320 0+330 1.54 1.43 1.49 10.00 0.80 0.00 1.25 14.85
PROYECTO:

0+330 0+340 1.43 1.60 1.52 10.00 0.80 0.00 1.25 15.15
0+340 0+350 1.60 1.63 1.62 10.00 0.80 0.00 1.25 16.15
0+350 0+360 1.63 1.59 1.61 10.00 0.80 0.00 1.25 16.10
PROYECTO:

0+360 0+370 1.59 1.58 1.59 10.00 0.80 0.00 1.25 15.85
0+370 0+380 1.58 1.59 1.59 10.00 0.80 0.00 1.25 15.85
0+380 0+390 1.59 1.76 1.68 10.00 0.80 0.00 1.25 16.75
0+390 0+400 1.76 2.04 1.90 10.00 0.80 0.00 1.25 19.00
0+400 0+410 2.04 2.32 2.18 10.00 0.80 0.00 1.25 21.80
0+410 0+420 2.32 2.44 2.38 10.00 0.80 0.00 1.25 23.80
0+420 0+430 2.44 2.43 2.44 10.00 0.80 0.00 1.25 24.35
0+430 0+440 2.43 2.68 2.56 10.00 0.80 0.00 1.25 25.55
0+440 0+446.24 2.68 3.28 2.98 6.24 0.80 0.00 1.25 18.60
TOTAL 446.24 740.00
PROVISIÓN DE MATERIAL DE PRÉSTAMO SELECCIONADO PARA REEMPLAZO DE MATERIAL DE RELLENO CAMA DE APOYO PARA TUBERÍA -MATERIAL DE PRESTAMO-ARENA GRUESA
TALUD DE DESCUENTO
ALTURA DE RELLENO ANCHO DE ZANJA DESCUENTO DE VOLUMEN ALTURA DE ANCHO DE ZANJA TALUD DE LONGITUD VOLUMEN
INCLINACIO LONGITUD TOTAL(m) DE TUBERIA
(m) (m) TUBERIA (m3) TOTAL(m3) RELLENO (m) (m) INCLINACION TOTAL(m) TOTAL(m3)
N (m3)
0.60 0.80 0.00 446.24 3.50 210.69 0.10 0.80 0.00 446.24 0.00 35.70
RELLENO COMP.ZANJA(PULSO) P/TUB T-NORMAL DN 200 - 250 DE 1.26 A ELIMINACIÓN DE DESMONTE POR REEMPLAZO DE MATERIAL DE
2.50 M PROF. RELLENO R=2.5 KM CON MAQUINARIA
RELLENO CON VOLUMEN

RELLENO VOLUMEN TOTAL RELLENO VOLUMEN A
MATERIAL DE CAMMA DE ARENA TOTAL A
COMPACTADO EXCAVADO COMPACTADO ELIMINAR
PRESTAMO EXCAVAR
210.69 35.70 740.00 493.606 740.00 493.61 246.39

SUSTENTO DE MOVIMIENTO DE TIERRAS
“RENOVACIÓN DE LAGUNA DE TRATAMIENTO DE AGUAS RESIDUALES; EN EL (LA) SERVICIOS DE PLANTAS DE
PROYECTO: TRATAMIENTO DE AGUAS RESIDUALES EN LA LOCALIDAD NUEVO POZO DE LOS RAMOS, DISTRITO DE CURA MORI,
PROVINCIA PIURA, DEPARTAMENTO PIURA” CÓDIGO ÚNICO DE INVERSIÓN 241089
METRADO: LINEA DE IMPULSION
VOL.
COTA VOLUMEN DESCUENTO VOL. MATERIAL FACTOR DE
DISTANCIA COTA DE ALTURA ANCHO DE MATERIAL A
PVI PROGRESIVA TERRENO EXCAVACIÓN TUBERIA DN 90 DE PRESTAMO ESPONJAMIE
(m) CLAVE (m) (m) ZANJA ELIMINAR
(m) (M3) MM (M3) NTO
(M3)
1.00 0+000.00 0.00 26.40 25.40 1.00 0.70 0.00 0.00 0.00 1.25 0.00
2.00 0+020.00 20.00 25.78 25.03 0.76 0.70 10.58 0.01 10.58 1.25 13.23
3.00 0+040.00 40.00 25.23 24.66 0.58 0.70 16.13 0.01 16.12 1.25 20.16
4.00 0+060.00 60.00 25.05 24.29 0.76 0.70 32.00 0.01 32.00 1.25 40.01
5.00 0+080.00 80.00 25.12 24.07 1.05 0.70 58.80 0.01 58.79 1.25 73.50
6.00 0+100.00 100.00 25.02 24.01 1.01 0.70 70.91 0.01 70.90 1.25 88.64
7.00 0+120.00 120.00 24.88 23.95 0.94 0.70 78.62 0.01 78.62 1.25 98.28
8.00 0+140.00 140.00 24.77 23.88 0.89 0.70 86.73 0.01 86.72 1.25 108.41
9.00 0+160.00 160.00 24.68 23.82 0.86 0.70 96.77 0.01 96.76 1.25 120.96
10.00 0+180.00 180.00 24.70 23.75 0.95 0.70 119.57 0.01 119.57 1.25 149.47
11.00 0+200.00 200.00 26.72 25.97 0.75 0.70 104.58 0.01 104.57 1.25 130.73
12.00 0+220.00 220.00 26.72 25.94 0.78 0.70 120.58 0.01 120.58 1.25 150.73
13.00 0+240.00 240.00 26.72 25.90 0.82 0.70 137.76 0.01 137.75 1.25 172.20
14.00 0+260.00 260.00 26.72 25.86 0.86 0.70 155.97 0.01 155.97 1.25 194.97
15.00 0+280.00 280.00 26.72 25.83 0.89 0.70 175.03 0.01 175.02 1.25 218.79
16.00 0+300.00 300.00 26.72 25.79 0.93 0.70 195.30 0.01 195.29 1.25 244.13
17.00 0+338.34 338.34 26.72 25.72 1.00 0.70 236.84 0.01 236.83 1.25 296.05
CAMARA DE VALVULA AIRE EN LINEA DE IMPULSION
RENOVACIÓN DE LAGUNA DE TRATAMIENTO DE AGUAS RESIDUALES; EN EL (LA) SERVICIOS DE PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES EN LA LOCALIDAD NUEVO POZO DE LOS RAMOS, DISTRITO DE CURA
PROYECTO
MORI, PROVINCIA PIURA, DEPARTAMENTO PIURA” CÓDIGO ÚNICO DE INVERSIÓN 2410899
PROPIETARIO: MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO PLANO N° CCC-100-001
METRADO: VALVULA DE AIRE HECHO POR:

REVISADO POR:
ITEM DESCRIPCION UND. N° de MEDIDAS PARCIAL TOTAL

Veces Largo Ancho Altura
07.05 VALVULA DE AIRE
07.05.01.01 LIMPIEZA DE TERRENO MANUAL m2 1 4.11
CAMARA DE VALVULAS D=1.90m m2 1 area 2.84 2.84
CAJA DE REBOSE m2 1 1.00 1.00 1.00
DADO DE VENTILACION m2 1 0.90 0.30 0.27
07.05.01.02 TRAZO Y REPLANTEO INICIAL DE ESTRUCTURA m2 1 4.28

CAJA DE REBOSE m2 1 1.00 1.00 1.00
SUMIDERO m2 1 0.42 0.42 0.18
07.05.01.03 REPLANTEO FINAL DE ESTRUCTURA m2 1 4.28 4.28

07.05.02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 1 9.28 9.28
CAMARA DE VALVULAS D=1.90m m3 1 area 2.84 3.24 9.19
SUMIDERO m3 1 0.30 0.30 0.45 0.04
DADO DE VENTILACION m3 1 0.90 0.30 0.20 0.05
07.05.02.02 REFINE Y NIVALACION EN TERRENO NORMAL m2 1 3.20 3.20

SUMIDERO m2 1 0.30 0.30 0.09
07.05.02.03 ELIMINACION DE MATERIAL EXCEDENTE D=30KM m3 1 9.28 1.25 11.60 11.60
100 de 145
PROYECTO

REVISADO POR:

07.05.03 OBRAS DE CONCRETO SIMPLE
07.05.03.01 CONCRETO F'C= 140 KG/CM P/SOLADO m2 1 2.59 2.59
CAMARA DE VALVULAS m2 1 AREA 2.84 2.84
DESCUENTO DE SUMIDERO m2 -1 0.50 0.50 -0.25

RESUMEN
07.05.04.01 CONCRETO F'C=210 KG/CM2 m3 1 4.46 4.46
07.05.04.02 ENCONFRADO Y DESENCOFRADO m2 1 35.38 35.38
07.05.04.03 ACERO F'Y=4200 KG/CM2 kg 1 209.08 209.08
CAMARA DE VALVULAS
LOSA DE FONDO
CONCRETO 210 KG/CM2 m3 1 0.55 0.55
LOSA DE FONDO D=1.90 m3 1 area 2.84 0.20 0.57
DESCUENTO DE SUMIDERO m3 -1 0.30 0.30 0.20 -0.02
ACERO 4200 KG/CM2 kg 1 45.21 DEPERDICIO 5% 45.21 45.21
MUROS Area mayor Area menor H
CONCRETO 210 KG/CM2 m3 1 2.84 1.77 2.89 3.09 3.09
ENCONFRADO Y DESENCOFRADO m2 1 ∑ Perimetro 10.68 2.89 30.87 30.87
TECHO H
CONCRETO 210 KG/CM2 m3 1 0.51
LOSA DE TECHO m3 1 area 2.84 0.20 0.57
DESCUENTO DE TAPA m3 -1 area 0.28 0.20 -0.06
ENCONFRADO Y DESENCOFRADO m2 1 2.96
PERIMETRO m2 1 Perimetro 5.97 0.20 1.19
CIMBRA m2 1 area 1.77 1.77
SUMIDERO m3 -
MUROS
CONCRETO 210 KG/CM2 m3 1 area 0.27 0.50 0.14 0.14
ENCOFRADO Y DESENCOFRADO m2 1 perimetro 1.20 0.50 0.60 0.60
101 de 145
PROYECTO

REVISADO POR:

DADO DE VENTILACION
CONCRETO 210 KG/CM2 m3 1 0.17 0.17
VIGA m3 1 0.90 0.30 0.30 0.08
102 de 145
PROYECTO

REVISADO POR:

MURO m3 1 area 0.35 0.30 0.11
DESCUENTO DE TUBO m3 -1 area 0.01 1.74 -0.01
ENCONFRADO Y DESENCOFRADO m2 1 1.55 1.55
VIGA m2 2 0.90 0.30 0.54
MURO LATERALES m2 2 area 0.28 0.55
MURO ATRÁS m2 1 0.92 0.30 0.28
MURO DELANTE m2 1 0.30 0.30 0.09
CIMBRA m2 1 0.30 0.30 0.09
07.05.05 REVOQUES ENLUCIDOS Y MOLDURAS

07.05.05.01 TARRAJEO INTERIORES m2 1 16.96 16.96
CAMARA DE VALVULAS
LOSA DE FONDO m2 1 area 1.77 1.77
MUROS m2 1 Perimetro 4.71 2.89 13.62
MURO DE APOYO DE TAPA m2 1 Perimetro 1.89 0.05 0.09
TECHO INTERIOR m2 1 area 1.48 1.48
07.05.05.02 TARRAJEO EXTERIORES m2 1 2.00 2.00

CAMARA DE VALVULAS
DADO DE VENTILACION m2
MURO LATERALES m2 2 area 0.24 0.48
MURO ATRÁS m2 1 0.50 0.30 0.15
MURO DELANTE m2 1 0.30 0.30 0.09
CIMBRA m2 1 0.30 0.30 0.09
07.05.05.03 TARRAJEO CON IMPERMEABILIZANTES m2 1 16.96 16.96

CAMARA DE VALVULAS
LOSA DE FONDO m2 1 area 1.77 1.77 -
MURO DE APOYO DE TAPA m2 1 Perimetro 1.89 0.05 0.09
TECHO INTERIOR m2 1 area 1.48 1.48
103 de 145
PROYECTO

REVISADO POR:

07.05.06 SUMINISTRO E INSTALACION DE ACCESORIOS 1.00
07.05.06.01 VALVULA DE AIRE ACERO INOXIDABLE PARA AGUAS SERVIDAS DN 50 MM und 1.00 1.00 1.00
07.05.06.02 VALVULA CPTA. BB, HO. DUCTIL CIERRE ELÁST. VÁSTAGO ACERO INOXIDABLE DN 50 MM und 1.00 1.00 1.00
07.05.06.03 TEE DE HIERRO DUCTIL CON 3 BRIDAS PN 10 DN 80x50 MM und 1.00 1.00 1.00
07.05.06.04 NIPLE BRIDADO HIERRO DUCTIL C/ANCLAJE DN 80 PN 10 L=1.27 M und 1.00 1.00 1.00
07.05.06.05 ACOCPLE FLEXIBLE UNIVERSAL DE AMPLIO RANGO PVC-HD DN 80 MM und 1.00 1.00 1.00
07.05.07 DRENAJE
07.05.07.01 GRAVA DMAX=1" m3 1.00 0.30 0.30 0.50 0.30 0.30
07.05.08 CARPINTERIA METALICA
07.05.08.01 TAPA METALICA 0.60x0.40 m, CON LLAVE TIPO BUJIA und 1.00 1.00 1.00
07.05.08.02 ESCALERA TIPO GATO und 1.00 1.00 1.00
104 de 145
SUSTENTO DE METRADO DE ACERO - VALVULA DE AIRE EN LINEA DE IMPULSION
RENOVACIÓN DE LAGUNA DE TRATAMIENTO DE AGUAS RESIDUALES; EN EL (LA) SERVICIOS DE PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES EN LA LOCALIDAD NUEVO POZO DE LOS RAMOS, DISTRITO DE CURA MORI,
PROYECTO

METRADO: SUSTENTO METRADO DE ACERO
TRASLAPES RECUBRIMIENTO
DIAMETRO LOSAS VIGAS (m) COLUMNAS (m) ZAPATAS 0.07
6mm 0.3 MUROS CARA SECA Y LOSA DE TECHO 0.04
3/8" 0.4 0.30 MUROS CARA HUMEDA 0.05
1/2" 0.5 0.40 LOSA DE FONDO 0.04
5/8" 0.65 0.55
3/4" 0.8 0.07
1" 0.11 1.00
CAMARA VALVULA LOSA DE FONDO
LONGITUD TOTAL
LONGITUD DE
FORMA N° VECES CANTIDAD LONGITUD DE ACERO Ø (PULG)
ESTRUCTURA Ø=3/8" Ø=1/4" Ø=1/2" Ø=5/8" Ø=3/4"
ACERO HORIZONTAL 1 1 18.49 1/2 - - 18.49 - -
ACERO DE REFUERZO EN
1 1 5.23 1/2 - - 5.23 - -
SUMIDERO
ACERO LOSA DE FONDO

1 1 18.49 1/2 - - 18.49 - -
TRANSVERSAL
0.00 0.00 42.21 0.00 0.00

Peso por metro linea 0.58 0.28 1.02 1.58 2.24
Parcial 0.00 0.00 43.05 0.00 0.00
Total con 5% Desperdicio 45.21
PROYECTO

1/2" 0.5 0.40 LOSA DE FONDO 0.04
5/8" 0.65 0.55
3/4" 0.8 0.07
1" 0.11 1.00
CAMARA DE VALVULAS MURO
LONGITUD DE LONGITUD TOTAL

DESCRIPCION FORMA N° VECES CANTIDAD LONGITUD DE ACERO Ø (PULG)
ACERO VERTICAL 1 22 3.64 3/8 80.08 - - - -
ACERO VERTICAL CORTO 1 5 3.14 3/8 15.70 - - - -
ACERO LONGITUDINAL 1 12 6.34 3/8 76.08 - - - -
171.86 0.00 0.00 0.00 0.00

Parcial 99.68 0.00 0.00 0.00 0.00
PROYECTO

1/2" 0.5 0.40 LOSA DE FONDO 0.04
5/8" 0.65 0.55
3/4" 0.8 0.07
1" 0.11 1.00
CAMARA DE VALVULAS TECHO

ACERO HORIZONTAL 1 1 16.09 1/2 - - 16.09 - -
ACERO DE REFUERZO EN TAPA 1 1 6.59 1/2 - - 6.59 - -
ACERO TRANSVERSAL 1 1 16.09 1/2 - - 16.09 - -
0.00 0.00 38.77 0.00 0.00

Parcial 0.00 0.00 39.54 0.00 0.00
PROYECTO

1/2" 0.5 0.40 LOSA DE FONDO 0.04
5/8" 0.65 0.55
3/4" 0.8 0.07
1" 0.11 1.00
ACERO SUMIDERO

ACERO VERTICAL 1 8 0.78 3/8 6.24 - - - -
ACERO EN PERIMETRO DE
1 4 2.30 3/8 9.20 - - - -
SUMIDERO
15.44 0.00 0.00 0.00 0.00

Parcial 8.96 0.00 0.00 0.00 0.00
PROYECTO

1/2" 0.5 0.40 LOSA DE FONDO 0.04
5/8" 0.65 0.55
3/4" 0.8 0.07
1" 0.11 1.00
DADO DE VENTILACION

ACERO EN VIGA EXTERIOR 1 2 1.20 1/4 - 2.40 - - -
ACERO LONGITUDINAL
1 2 1.20 1/4 - 2.40 - - -
INTERIOR
ACERO VERTICAL EXTERIOR 1 2 1.10 1/4 - 2.20 - - -
ACERO VERTICAL INTERIOR 1 2 0.85 1/4 - 1.70 - - -

PROYECTO

1/2" 0.5 0.40 LOSA DE FONDO 0.04
5/8" 0.65 0.55
3/4" 0.8 0.07
1" 0.11 1.00
ACERO DE CAJON 1 2 0.80 1/4 - 1.60 - - -
ACERO DE CIMBRA 1 2 0.55 1/4 - 1.10 - - -
ESTRIBOS 1 14 1.20 1/4 - 16.80 - - -
0.00 28.20 0.00 0.00 0.00

Parcial 0.00 7.90 0.00 0.00 0.00
ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN
PROYECTO: DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA” DISTRITO MARCONA, PROVINCIA
NASCA, DEPARTAMENTO DE ICA
METRADO: EQUIMAMIENTO HIDRAULICO POZO 02
Item DESCRIPCION Und. Metrado

01.02.07.16 Sistema de cloracion Pozo PP-02 und 1.00
01.02.07.23 Codo de fierro galvanizado unión roscada DN 50 und 2.00
01.02.07.28 Montaje de equipos e instalac.hidráulica para pozo tubular agua potab.( 8") und 1.00
ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA
PROYECTO: “INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA” DISTRITO
MARCONA, PROVINCIA NASCA, DEPARTAMENTO DE ICA
METRADO: LINEA DE MEDIA TENSION A CRB Y POZOZ PP-01 , PP-02
ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS

PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE LOS SISTEMAS DE
AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA”
DISTRITO MARCONA, PROVINCIA NASCA, DEPARTAMENTO DE ICA
01.03 LINEA ELECTRICA DE MEDIA TENSION A CRB Y POZOS PP-01, PP-02
01.03.01 LINEA SUBTERRANEA
01.03.01.01 Excavación a pulso de zanja de 0.60X0.65m en terreno normal. m 65.00
01.03.01.02 Relleno compactado y nivelación de zanja de 0.60X0.65m en terreno normal m 65.00
01.03.01.04 Instalación de cables eléctricos de media tension N2SXY en zanja formando fase m 70.00
01.03.02 LINEA AEREA
01.03.02.04 Estructura para Linea Electrica aerea Tipo AV-DS-3 und 4.00
01.03.03 SUBESTACION ELECTRICA
01.03.03.01.02.01 Concreto f'c 175 kg/cm2 + 30% P.G. para cimiento corrido (Cemento P-II) m3 18.43
01.03.03.01.03.01 Concreto f'c 210 kg/cm2 p/sobrecimientos reforzados (Cemento P-II) m3 7.68
01.03.03.01.03.02 Encofrado (incl. habilitación de madera) para sobrecimietos tipo caravista m2 61.92
01.03.03.01.03.03 Acero estruc. trabajado p/sobrecimiento refor. (costo prom. incl. desperdicios) kg 257.81
01.03.03.01.04 MODULOS PREFABRICADOS
01.03.03.01.04.01 Suministro de 1/2 módulos prefabricados tipo UNI (0.28x0.15x2.40) und 48.00
Instalación de 1/2 módulos tipo UNI de 0.28x0.15x2.40 (incl. bloque de empalme en
01.03.03.01.04.02 und 48.00
obra)
01.03.03.01.04.03 Puesta a pie de zanja de 1/2 modulo prefabricado tipo UNI (0.28x0.15x2.40) und 48.00
Encofrado - arriostre lineal 2 lados p/montaje de módulos prefabricados tipo UNI de 0.28
01.03.03.01.04.04 m2 76.80
x 0.15 x 2.40 m (incl. retiro)
01.03.03.02 SUBESTACION ELECTRICA
01.03.03.02.01 Implementacion de Subestacion Electrica Incl. PMI; Celda de 12KV uso Exterior-Marcona und 1.00
ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE
PROYECTO: LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA” DISTRITO MARCONA, PROVINCIA NASCA,
DEPARTAMENTO DE ICA
METRADO: CAMARA DE REBOMBEO
Medidas
(m2) (m) (m) (m)
1.04 CAMARA DE REBOMBEO CRB-01
01.04.01 CONSTRUCCION CAMARA CRB 01
Piso de loseta cerámica vitrificada de 0,30 x 0,30 m con
01.04.01.01.01
base mortero 1:4 x 25 mm m2 2.80
2.80 2.80
Contrazócalo de cemento pulido con mortero 1:5 de 2
01.04.01.01.02
cm x 0,20 m m 127.50
127.50 127.50
Puerta metálica LAC 1/16" con marco de 2" x 4" x 1/4" 10.20
01.04.01.02.01 y refuerzos m2
10.20 10.20
Ventana fierro barras Co. 3/8" @ 0,10 y marco platina

16.20
01.04..01.02.02 de 2" x 1/4" m2
16.20 16.20
Malla metálica protectora con alambre N° 12 por

16.20
01.04.01.02.03 cocadas de 1" m2
16.20 16.20
Marco y tapa de plancha LAC estriada de 3/16" con

1.00
01.04.01.02.04 mecanismo seguridad ( 0.90 x 0.90 ) s/diseño und
1.00 1.00
01.04.01.03.01 Picaportes und 1.00
1.00 1.00
Cerradura para exterior, c/llaves inter. y exterior de 2

3.00
01.04.01.03.02 golpes und
3.00 3.00

2.00 2.00
01.04.01.04 PINTURA
Pintado de muro interior con teknomate o supermate 199.00
01.04.01.04.01 (similar) m2
199.00 199.00
Pintado de muro exterior con teknomate o supermate

201.00
01.04.01.04.02 (similar) m2
201.00 201.00
Pintado de cielo raso con teknomate o supermate

107.50
01.04.01.04.03 (similar) m2
107.50 107.50

20.40
01.04.01.04.04 anticorrosiva + 2esmalte) m2
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
20.40 20.40
Pintado de ventanas metálicas (2manos anticorrosiva

32.40
01.04.01.04.05 + 2esmalte) m2
32.40 32.40
01.04.01.05 VARIOS
Rejilla sumidero-platina de 1 1/2"x3/16" @ 1/2" y marco
"L" 1 1/2" x 3/16" 0.70
01.05.01.05.01 m2
0.70 0.70

12.00
01.04.02.01.01 plancha LAC 1/16" m2
12.00 12.00
1.00
01.04.02.02.01 golpes und
1.00

1.00

1.00
01.04.02.02.04 Picaportes und 1.00

1.00
01.04.02.03 PINTURA
24.00
24.00 24.00
01.04.02.04 VARIOS
101.47 101.47
Excavación con interferencia (pulso) en t.semirocoso
01.04.03.01 p/instalar cable eléctrico m 28.50
28.50 28.50
Relleno compactado de zanja en terreno semirocoso
01.04.03.02 p/instalar cable eléctrico m 28.50
28.50 28.50
01.04.03.03 Estructura biposte para tranformador de potencia und 1.00
1 1.00
30.00 30.00
01.04.03.05 Suministro de tubería P.V.C. SAP DN 35 mm ( 1 1/4") m 13.00

13.00 13.00
34.00 34.00
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
28.00 28.00
01.04.03.08 Suministro de tubería P.V.C. SAP DN 20 mm ( 3/4") m 142.00
142.00 142.00
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
Instalación de tubería empotrada P.V.C. DN 100 mm (
01.04.03.09 4") m 30.00
30.00 30.00
Instalación de tubería empotrada P.V.C. DN 50 mm a
01.04.03.10 80 mm ( 2" a 3") m 34.00
34.00 34.00
01.04.03.11 40 mm ( 1" a 1 1/2") m 41.00
41.00 41.00
01.04.03.12 20 mm ( 5/8" a 3/4") m 142.00
142.00 142.00
01.04.03.13 Cable eléctrico NYY de 1 x 120 mm2 m 59.00
59.00 59.00
58.00 58.00
30.00 30.00
14.00 14.00
45.00 45.00
156.00 156.00
01.04.03.19 cable de señal apantallado - tipo Balden 1x2x0.75 m 40.00
40.00 40.00
26.00 26.00
Tablero eléct.gabinete metálico p/distri bución 5
01.04.03.21 circuitos c/interruptor horario und 1.00
1 1.00
Tablero de fuerza tipo intemperie - Sub estacion,
01.04.03.22 según esquema unifilar und 1.00
1 1.00
Instalación cables eléctricos NYY en ductos PVC,
01.04.03.23 formando fase (cables de 95 a 150 mm2) m 36.00
36.00 36.00
01.04.03.24 terna (cables de 50 a 70 mm2) m 8.00
8.00 8.00
13.00 13.00
15.00 15.00
01.04.03.27 terna (cables de 2,5 a 4 mm2) m 60.00
60.00 60.00

8 8.00
01.04.03.29 Artefacto Iluminación para Adosar al Muro 1x36 W und 1.00
1 1.00
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
Artefacto de alumbrado exterior público tipo SIAR-120
01.04.03.30 V.S. de 150 W E40 und 3.00
3 3.00
12 12.00
1 1.00
3 3.00
01.04.03.34 Placa interruptor de bakelita doble und 1.00
1 1.00
Placa tomacorriente simple de bakelita t/universal 2
01.04.03.35 polos c/conexión a tierra und 5.00
5 5.00
2 2.00
Suministro e instalación de Pastoral parabólico de
01.04.03.37 1.5x1.90 Fo.Go. DN 2" und 1.00
1 1.00
01.04.03.38 Conexion Trifasica punto de entrega und 1.00
1 1.00
ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA
PROYECTO: “INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA”
METRADO: LINEA DE MEDIA TENSION A CRB Y POZOZ PP-01 , PP-02
01.04.04 EQUIPAMIENTO CRB-01
01.04.04.01 Válvula check tipo BB con cierre rápido PN 25 DN 250 und 2.00
01.04.04.05 Brida-enchufe estandar de hierro dúctil PN 16 DN 200 und 2.00
01.04.04.11 Tee de fierro fundido tipo bridado (BB) DN 100 X 100 und 2.00
01.04.04.12 Yee de fierro fundido tipo bridado (BB) DN 300 x 300 und 3.00
01.04.04.17 Brida de acero para soldar y empernar DN 300 und 13.00
01.04.04.18 Tapón de acero o brida ciega para empernar DN 300 und 1.00
01.04.04.30 Grupo Electrogeno de 133 Kw-460V tipo diesel, incluye tablero de control, calentador y und 1.00
01.04.04.31 Tanque para combustible de 420 gls incl. accesorios und 1.00
01.04.04.32 Tablero para CRB-01 TGE ; 440Vo und 1.00
01.04.04.33 Tablero de Transferencia automatica p/grupo electrógeno de 133Kw s/especificación und 1.00
01.04.04.34 Tablero de Distribucion TD ; 220V , 60HZ und 1.00
01.04.04.35 Detector de apertura de tableros und 6.00
01.04.04.37 Sensor de presion con trasmisor und 3.00
01.04.04.39 Montaje de equipos electromecanicos, e instalac.hidráulica de CBR-01 (2eq.) und 1.00
DEPARTAMENTO DE ICA
METRADO: CONSTRUCCION DE CASETA
Medidas
(m2) (m) (m) (m)
01.04.05 CONSTRUCC CASETA

01.04.05.01 OBRAS PRELIMINARES 8.99
01.04.05.01.01 Limpieza y acondiciomiento del terreno (a pulso) 8.99 8.99
Excavaciones en terreno normal a pulso hasta 1,50 m 6.00
01.04.05.02.01 profundidad m3
3.00 2.00 6.00
Refine, nivelación y compactación en terreno normal a
25.20
01.04.05.02.02 pulso m2
5.04 5.00 25.20
Eliminación de desmonte en terreno normal R=10 km con 6.90
01.04.05.02.03 maquinaria m3
3.20 2.16 6.90
Concreto 1:10 + 30% piedra grande para cimiento corrido 4.80
01.04.05.03.01 (Cemento P-I) m3
12.00 0.40 1.00 4.80
Concreto f'c 175 kg/cm2 + 30% P.M. para sobrecimientos 1.50
01.04.05.03.02 (Cemento P-I) m3
12.00 0.40 0.32 1.50
Encofrado (incl. habilitación de madera) para 36.00
01.04.05.03.03 sobrecimientos m2
12.00 6.00 0.50 36.00
01.04.05.04.01 Concreto f'c 210 kg/cm2 para zapatas (Cemento P-I) m3 4.25
12.00 0.40 0.90 4.25
Encofrado (incl. habilitación de madera) para zapatas 9.50
01.04.05.04.02 rectas m2
9.50 1.00 9.50
Acero estruc. trabajado p/zapata armada (costo prom.
44.73
01.04.05.04.03 incl. desperdicios) Kg
44.73 44.73
01.04.05.04.04 0.94
Concreto f'c 210 kg/cm2 para columnas (Cemento P-I) m3
5 0.16 1.18 0.94
01.04.05.04.05 15.00
Encofrado (incl. habilitación de madera) para columnas m2
5.00 1.60 1.90 15.00
01.04.05.04.06 Acero estruc. trabajado para columnas (costo prom. incl. 206.64
desperdicios) Kg
206.64
01.04.05.04.07 Concreto f'c 210 kg/cm2 para vigas (Cemento P-I) m3 1.12
1.00 3.80 0.30 1.12
Encofrado (incl. habilitación de madera) para vigas rectas
01.04.05.04.08 20.74
y dinteles m2
20.74 20.74
01.04.05.04.09 Acero estruc. trabajado para vigas (costo prom. incl. 189.42
desperdicios) Kg
189.42 189.42
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
Concreto f'c 210 kg/cm2 para losas macizas (Cemento P-
01.04.05.04.10 I) m3 1.80
9.00 0.20 1.80
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
01.04.05.04.11 macizas m2 8.99
8.99 8.99
01.04.05.04.12 Acero estruc. trabajado p/losas macizas (costo prom. incl. 241.71
desperdicios) Kg
241.71 241.71
01.04.05.05 MUROS Y TABIQUES DE ALBAÑILERIA
01.04.05.05.01 Muros de ladrillo king kong de arcilla de soga con mortero 27.82
1:4 x 1,5 cm m2
27.82 27.82
01.04.05.06.01 Tarrajeo exterior con mortero 1:5x1,5 cm (incluye 28.86

columnas empotradas) m2
28.86 28.86
01.04.05.06.02 Tarrajeo interior con mortero 1:5x1,5 cm (incluye 26.52

columnas empotradas) m2
26.52 26.52
01.04.05.06.03 Vestidura de derrame en puerta, ventana y vano m 1.90
1.90 1.90
01.04.05.06.04 Cielo rasos incluye vigas empotradas con mortero de 1:4 7.28
x 1,5 cm m2
7.28 7.28
Contrapiso de 48 mm c/mortero 1:5 x 38mm en base 1:2 x
01.04.05.07.01 7.28
10 mm acabado m2
7.28 7.28
Piso de loseta cerámica vitrificada de 0,30 x 0,30 m con
01.04.05.07.02 7.28
base mortero 1:4 x 25 mm m2
7.28 7.28
Contrazócalo de cemento pulido con mortero 1:5 de 2 cm
01.04.05.07.03 10.80
x 0,20 m m
10.80 10.80
01.04.05.08 COBERTURA
01.04.05.08.01 Cobertura ladrillo pastelero asent. c/mezcla 1:5, 2.5 cm; 8.99
junta 1.5 cm m2
8.99 8.99
01.04.05.09.01 Ventana de fierro c/perfil "L" de 2" x 1/4" fija + fierro 1.20
corrugado de 3/4" m2
1.20 1.20
01.04.05.09.02 Malla metálica protectora de 1/2" m2 1.20
1.20 1.20
Puerta metálica LAC 1/16" con marco de 2" x 2" x 1/4" y
01.04.05.09.03 1.90
perfiles "T" 2"x2"x1/4" m2
1.90 1.90
01.04.05.10.01 Picaportes und 1.00
1.00 1.00
01.04.05.10.02 1.00
golpes (acabado cromo mate (Sim. mod. Orbit) und
1.00 1.00
1.00 1.00
01.04.05.11 VIDRIOS, CRISTALES Y SIMILARES
DEPARTAMENTO DE ICA
Medidas
(m2) (m) (m) (m)
01.04.05.11.01 Provisión y colocado de vidrio semidoble en ventana de 12.92

fierro p2
12.92 12.92
01.04.05.12 PINTURA
01.04.05.12.01 7.28
Pintado de cielo raso con látex vinílico (vinilátex o similar) m2
7.28 7.28
01.04.05.12.02 Pintado de muro interior con látex vinílico (vinilátex o 26.52

similar) m2
26.52 26.52
Pintado de muro exterior con teknomate o supermate
01.04.05.12.03 28.86
(similar) m2
28.86 28.86
01.04.05.12.04 Pintado de puertas metálicas LAC (2manos anticorrosiva 1.90

+ 2esmalte) m2
1.90 1.90
Pintado de ventanas metálicas (2manos anticorrosiva +
01.04.05.12.05 1.20
2esmalte) m2
1.20 1.20
DEPARTAMENTO DE ICA
METRADO: CAMARA DE ROMPE PRESION
Medidas
(m2) (m) (m) (m)
1.06 CAMARA ROMPE PRESION

01.06.01 EQUIPAMIENTO CAMARA ROMPE PRESION
Suministro instalación hidráulica para Camara Rompe
01.06.01.01.01 1.00
Presion und
1.00 1.00
01.06.01.01.02 Montaje de instalación hidráulica en camara rompe presion 1.00
und
1.00 1.00
01.06.01.02.01 1.00
Presion und
1.00 1.00
und
1.00 1.00
01.06.01.03.01 1.00
Presion und
1.00 1.00
und
1.00 1.00
01.06.01.04.01 1.00
Presion und
1.00 1.00
und
1.00 1.00
01.06.01.05.01 1.00
Presion und
1.00 1.00
Montaje de instalación hidráulica en camara rompe
01.06.01.05.02 1.00
presion und
1.00 1.00
01.06.01.06.01 1.00
Presion und
1.00 1.00
und
1.00 1.00
01.06.01.07.01 1.00
Presion und
1.00 1.00
und
1.00 1.00
PROYECTO : ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA”
UBICACIÓN : MARCONA - NAZCA - ICA
METRADO : LINEA DE IMPULSION LI-01 DE PP-01 A CRB-01
Movimiento de Tierra por Tipo de Suelo y Rango de Profundidad (m)

Suministro e Intalacion de Tuberia + Prueba Hidraulica
Tipo
Suelo EXCAVACION REFINE RELLENO DESMONTE
Diametro DADO 1.51 1.76 2.01 0.00 0.00 0.00
Prof. Material Clase
(mm)
Descripcón Progresiva Promedio Expuesta EC CEMENTO 1.75 2.00 2.50 1.00 1.00 1.00
LI-01 DE PP-01 A CRB-01 0+000.00 0+015.20 0.00 15.20 HD K9 200 TN 6.00 CPI
4+662.57 22.37
15.20 22.37
PROYECTO : ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y
METRADO : LINEA DE IMPULSION LI-02 DE PP-02 A CRB-01
Suministro e Intalacion de Tuberia + Prueba Movimiento de Tierra por Tipo de Suelo y Rango de Profundidad (m)
Hidraulica
Tipo REFINE EXCAVACION ACCESORIOS
Diametro Suelo
Material Clase 0.00 1.51 1.76 2.01 CODO CODO CODO VALVULA
Prof. Long. (mm)
Descripcón Progresiva Promedio Horizontal (m) DCT CEMENTO 1.00 1.75 2.00 2.50 45 22.5 11.25 80mm/200mm
LI-02 DE PP-02 A CRB-01 0+000.00 0+005.80 0.00 5.80 HD K9 200 TN CPI
5.80 2.00 1.00

PROYECTO : ELABORACIÓN DEL EXPEDIENTE TÉCNICO DE LOS TRABAJOS NECESARIOS PARA LA CULMINACIÓN DE LA OBRA “INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y
METRADO : LINEA DE IMPULSION LI-03 DE CRB-01 A CRP-01

Suministro e Intalacion de Tuberia + Prueba Hidraulica REFINE
Tipo TN EXCAVACION
Diametro Suelo
Material Clase DADO 0.00 1.51 1.76 2.01 CODO CODO CODO
Prof. Long. (mm)
Descripcón Progresiva Promedio Horizontal (m) EC DCT CEMENTO 1.00 1.75 2.00 2.50 45 22.5 11.25
CRUCE RIO 0+355.00 0+508.00 0.00 153.00 HD K9 300 TN CPII
CRUCE DE VIA 0+834.70 0+861.50 2.00 26.80 TN CPII 26.80 2.00 2.00
179.80 26.80 0.00 0.00 0.00 6.00 6.00 2.00
LINEA DE IMPULSION CRUCE DE RIO
Obra INSTALACIÓN DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA
Cliente
METRADOS DE LOS COMPONENTES DE LA LINEA DE AGUA POTABLE (OBRAS CIVILES, OBRAS HIDRAULICAS, ETC.)
Formula PROGRAMA NACIONAL DE SANEAMIENTO URBANO – PNSU
Departamento DISTRITO DE MARCONA, PROVINCIA DE NAZCA, DEPARTAMENTO DE ICA
Ancho/
N° Long/Radio Alto
Item Descripcion Und Espesor Parcial Sub total
Elementos (m) (m)
(m)
CONSTRUCCION DE CRUCE AEREO DE

01.07.04
RIO EN LI-03
01.07.04.01.01 Trazo y replanteo, para cruce aereo m2 30.98
zapata para soporte 2.00 4.00 2.50 20.00
Dado para anclaje 2.00 3.05 1.80 10.98
01.07.04.01.02 Replanteo final p/cruce aereo m2 30.98
zapata para soporte 2.00 4.00 2.50 20.00
Dado para anclaje 2.00 3.05 1.80 10.98
Cable de 1" tipo boa 6x19 con alma de
01.07.04.02.01 m 275.40
acero galvanizado
275.4 275.4
Anclaje de cables en dado de concreto
01.07.04.02.02 und 4.00
armado
4.00 4.00
Suministro e instalación de torre para cruce
01.07.04.02.03 und 2.00
de tuberia
2.00 2.00
01.07.04.02.04 Pendolas de fierro liso de 1/2" m 2688.40
26.00 103.40 2688.40
01.07.04.02.05 Accesorios antideslizantes und 26.00
26.00 26.00
01.07.04.02.06 Abrazadera para tubo (Tipo pera) und 26.00
26.00 26.00
01.07.04.02.07 Montaje de Cables tipo boa y dados und 1.00
1.00 1.00
01.07.04.03 VARIOS
01.07.04.03.01 und 8.00
compresión)
8.00 8.00
LINEAS DE CONDUCCION DE AGUA POTABLE
MOVIMIENTO DE TIERRA EXCAVACION, SUMINISTRO E INSTALACION DE TUBERIA

Formula : Línea de Conducción de la CR-01 al RP-01
Cliente : PROGRAMA NACIONAL DE SANEAMIENTO URBANO – PNSU
Lugar : DISTRITO DE MARCONA, PROVINCIA DE NAZCA, DEPARTAMENTO DE ICA
Suministro e Intalacion de Tuberia + Prueba Movimiento de Tierra por Tipo de Suelo y Rango de Profundidad (m)
Hidraulica REFINE EXCAVACIÓN
Tipo TN TSR TR TR TSR TN ACCESORIOS
Long. Diametro Suelo
Material Clase DADO 0.00 0.00 0.00 1.51 1.76 2.51 1.51 1.76 2.51 1.51 1.76 2.51 CODO CODO CODO VA VP VC
Prof. Horizontal (mm) CRP
Descripcón Progresiva Promedio (m) EC DCT CEMENTO 1.00 1.00 1.00 1.75 2.00 3.00 1.75 2.00 3.00 1.75 2.00 3.00 45 22.5 11.25 50mm 80mm 200mm
Del CR1 al RP-01 10+123.25 10+146.65 0.00 23.40 HDPE 250 TN CPI Se aumento acce
10+448.90 10+510.77 0.00 21.87 HDPE 250 TN CPI
10+898.50 10+918.50 0.00 20.00 HDPE 250 TN CPI
12+881.40 12+901.40 0.00 20.00 HDPE 250 TN CPI
13+041.27 13+061.44 0.00 20.17 HDPE 250 TN
TUBERIA ENTERRADA
CRUCE VIA 23+265.00 23+284.00 0.00 19.00 HD K9 250 TN 19.00 1.00
ZONA URBANA 23+560.00 24+135.00 0.00 575.00 HD K9 250 TN 575.00 2.00 1.00
ANTES RESERVORIO 24+358.00 24+366.00 0.00 8.00 HD K9 250 TR 8.00 1.00
707.44
PROYECTO: “INSTALACION DE LOS SISTEMAS DE AGUA POTABLE Y ALCANTARILLADO DE LA LOCALIDAD DE MARCONA DISTRITO DE MARCONA-PROVINCIA DE
NAZCA-DEPARTAMENTO DE ICA ”.
METRADO: RESERVORIO APOYADO RP1
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1.09 RESERVORIO APOYADO RP-1 (1100 M3)
01.09.01 CONSTRUCCION DE RESERVORIO RP-01
01.09.01.01 REVOQUES, ENLUCIDOS Y MOLDURAS
Tarrajeo con impermeabilizante de losa de fondo- 160.61
01.09.01.01.01 piso, canales m2
160.61 160.61
Tarrajeo con impermeabilizante de muros en 620.13

01.09.01.01.02 reservorio apoyado m2
52.46 5.80 304.29
53.09 5.80 307.94
7.89 7.89

Escalera de tubo fo. galv. con parantes de 1 1/2" 15.10
01.09.01.02.01 por peldaños de 3/4" m
15.10 15.10
Marco y tapa de plancha LAC 1/4" con mecanismo 1.00

01.09.01.02.02 de seguridad de 0,90 x 1,50 m según diseño und
1.00 1.00
Ventilación con tubería de acero según diseño DN 4.00

01.09.01.02.03 150 und
4.00 4.00
3.00
01.09.01.02.04 Soporte metálico tipo trípode p/tubería DN 50 a 80 und
3.00 3.00
Soporte metálico tipo trípode p/tubería DN 100 a 2.00

01.0901.02.05 150 und
2.00 2.00
2.00
01.09.01.03.01 Candado, incluyendo aldabas und
2.00
2.00
01.09.01.04 PINTURA
Pintado exterior c/teknomate o similar de reservorio 838.37
01.09.01.04.01 apoyado incl. mensaje m2
muros 52.46 5.80 304.29
vigas 53.09 5.80 307.94
7.89 7.89
cupula 8.27 6.28 4.20 218.24
3.00 3.00
01.09.01.05 VARIOS
147.59
01.09.01.05.01 neoprene e=15 cm ( 6") m
muros 2.00 51.33 102.67
losa 44.92 44.92
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Prueba hidráulica con empleo de la línea de ingreso 1,100.00

01.09.01.05.02 (captación) m3
1,100.00 1,100.00
Evacuación del agua de prueba con empleo de la 1,100.00

01.09.01.05.03 línea de salida m3
1,100.00 1,100.00
01.09.01.05.04 Limpieza y desinfección de reservorios apoyados m2 235.10

235.06 235.06
Pintado con emulsion asfaltica en cara exterior

268.00
01.09.01.05.05 zapatas m2
268.00 268.00
Mortero 1:3 + impermeabilizante para juntas de 2.50

01.09.01.05.06 construcción muros-concreto m3
2.50 2.50

12.00
01.09.01.05.07 compresión) und
12.00 12.00
01.09.02 CONSTRUC. CASETA VALVULAS RP-1

01.09.02.01.01 0.18
(Cemento P-V) m3
0.90 0.10 2.00
01.09.02.01.02 2.40
anclajes y/o dados m2
2.40
Acero estruc. trabajado p/anclajes y/o dados (costo
01.09.02.01.03 67.76
prom. incl. desperdicios) kg
67.76 67.76
01.09.02.01.01 m2 26.52
base 1:2 x 10 mm acabado
26.52
Contrazócalo de cemento pulido con mortero 1:5 de
01.0902.01.02 m 15.20
2 cm x 0,30 m
15.20

Puerta metálica LAC 1/16" con marco de 2" x 2" x
4.00
01.09.02.02.01 1/4" y refuerzos m2
P-1 1.00 0.90 2.10 1.80
1.00 1.00 2.10 2.20
Ventana fierro barras Co. 3/4" @ 0,10 y marco

1.60
01.09.02.02.02 platina de 2" x 1/4" m2
V-1 2.00 1.80 0.40 1.44
V-2 1.00 0.40 0.40 0.16
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Marco y tapa de plancha LAC 1/4" con mecanismo
1.00
01.09.02.02.03 de seguridad según diseño und
1 1.00
Rejilla sumidero-platina de 1 1/2"x3/16" @ 1/2" y
0.40
01.09.02.02.04 marco "L" 1 1/2" x 3/16" m2
0.4 0.40
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
2.00
01.09.02.03.01 2 golpes und
2 2.00
2.00
01.09.02.03.02 Candado, incluyendo aldabas und
2 2.00
01.09.02.04 PINTURA
Pintado de cielo raso con teknomate o supermate
36.72
01.09.02.04.01 (similar) m2
1.00 36.72 36.72
Pintado de muro interior con teknomate o

48.62
01.09.02.04.02 supermate (similar) m2
1.00 48.62 48.62

50.15
01.09.02.04.03 supermate (similar) m2
1.00 50.15 50.15

8.00
P-1 1.00 0.90 2.10 1.89
1.00 1.00 2.10 2.10

3.20
V-1 2.00 1.80 0.40 1.44
V-2 2.00 0.40 0.40 0.32
01.09.02.05 VARIOS
10.54
01.09.02.05.01 Junta de dilatación con relleno asfáltico m
2.00 5.277 10.55
Caja rebose-limpia terreno rocoso s/exp. incluye

1.00
01.09.02.05.02 eliminación desmonte (C-V) und
1.00 1.00

2.00
01.09.02.05.03 compresión) und
2.00 2.00
01.09.03 CONSTRUCCION CERCO RP-1

1.00
01.09.03.01.01 plancha LAC 1/16" m2
1.00 1.00
1.00
01.09.03.02.01 2 golpes und
1.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1.00 1.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
01.09.03.02.03 Picaportes und 1.00

1.00
01.0903.03 PINTURA
7.20
7.20 7.20
01.09.03.04 VARIOS
101.47 101.47
Excavación con interferencia (pulso) en
22.00
01.09.04.01 t.semirocoso p/instalar cable eléctrico m
22.00 22.00
Relleno compactado de zanja en terreno
22.00
01.09.04.02 semirocoso p/instalar cable eléctrico m
22.00 22.00
48.00 48.00
01.09.04.04 Cable de señal tipo coaxial RG 213 o similar m 26.00
26.00 26.00
155.00 155.00
Instalación cables eléctricos coaxial RG-213 en
34.00
01.09.04.06 ductos de PVC, formando fase m
34.00 34.00
125.00
01.09.04.07 terna (cables de 2,5 a 4 mm2) m
125.00 125.00
55.00
01.09.04.08 terna (cables de 6 a 16 mm2) m
55.00 55.00
Salida de techo c/cable AWG TW 2,50 mm (14)+d
4.00
01.09.04.09 PVC SAP DN 20 mm ( 3/4") (punto) und
4.00 4.00
Salida tomacorr. + CT C/AWG TW 4,00 mm (12)+d
4.00
01.09.04.10 PVC SAP DN 20 mm ( 3/4") (punto) und
4.00 4.00
Tablero eléct.gabinete metálico p/distri bución 6 1.00

01.09.04.11 circuitos c/interruptor de prot. termica+ intp.horario und
1.00 1.00
3.00 3.00
Placa tomacorriente simple de bakelita t/universal 2
2.00
01.09.04.13 polos c/conexión a tierra und
2.00 2.00
4.00
01.09.04.14 pantalla und 0.00
4.00 4.00
2.00
01.09.04.15 Artefacto Iluminación para Adosar al techo 1x20 W und
2.00 2.00
3.00
01.09.04.16 Sumnistro e Instalación de Poste de C.A. 7/300/120 und
3.00 3.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
3.00
01.09.04.17 Sumnistro e Instalación de Poste de C.A. 8/200/120 und
3.00 3.00
Suministro e instalación de Pastoral parabólico de
3.00
01.09.04.18 1.5x1.90 Fo.Go. DN 2" und
3.00 3.00
Artefacto de alumbrado exterior público tipo SIAR-
3.00
01.09.04.19 120 V.S. de 150 W E40 und
3.00 3.00
01.09.04.20 Pozo conexión a tierra R< 5 OHMIOS und 1.00
1.00 1.00
01.09.04.21 Pozo conexión a tierra R < 25 OHM und 1.00
1.00 1.00
INSTALACIONES HIDRAULICAS DEL

01.09.05
RESERVORIO RP-01
Tubería de acero SHC-40 p/equipamiento DN 250
28.60
01.09.05.01 incluye 1% de desperdicio m
28.60 28.60
Tubería de acero SHC-40 p/equipamiento DN 200
12.46
01.09.05.02 incluye 1% de desperdicio m
12.46 12.46
Ventilación con tubería de acero según diseño DN
4.00
01.09.05.03 150 und
4.00 4.00
Válvula cpta.BB, ho.dúctil cierre elást. vástago 3.00
01.09.05.04 acero inoxidable DN 250 und
3.00 3.00
Válvula cpta.BB, ho.dúctil cierre elást. vástago
1.00
1.00 1.00
Tee de fierro fundido tipo bridado (BB) DN 250 x 2.00
01.09.05.06 250 und
Tee de fierro fundido tipo bridado (BB) DN 200 x 2.00 2.00
01.09.05.07 200 und 1.00
1.00 1.00
5.00 5.00
1.00 1.00
Transición brida-campana de ho. dúctil PN 10 DN
2.00
01.09.05.10 250mm und
2.00 2.00
01.09.05.11 Canastilla de bronce tipo bridada DN 250 und 1.00
1.00 1.00
Válvula aire automática triple efecto bridada PN 16 1.00
01.09.05.12 esfera de acero inoxidable DN 50 und
1.00 1.00
Válvula cpta.BB, ho.dúctil cierre elást. vástago
1.00
1.00 1.00
Brida-espiga anclaje y estanquidad de hierro dúctil
1.00
01.09.05.14 PN 10 DN 200 und
1.00 1.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Brida-espiga anclaje y estanquidad de hierro dúctil

1.00
01.09.05.15 PN 10 DN 250 und
1.00 1.00
3.00 3.00
30.00 30.00
01.09.05.18 Brida de acero para soldar y empernar DN 250 m 16.00
16.00 16.00
Perno de acero incluye tuerca para unir bridas DN 360.00
01.09.05.19 250 und
360.00 360.00
Perno de acero incluye tuerca para unir bridas DN
60.00
01.09.05.20 200 und
60.00 60.00
Perno de acero incluye tuerca para unir bridas DN 8.00
01.09.05.21 50 und
8.00 8.00
Equipo de cloración incluye accesorios, según 1.00
01.09.05.22 especificacificaciones técnicas und
1.00 1.00
Instalaciones hidraulicas para traductor presion
1.00
01.09.05.23 manometro und
1.00 1.00
01.09.05.24 Sensor de Caudal und 1.00
1.00 1.00
01.09.05.25 Sensor transmisor de presion und 1.00
1.00 1.00
2.00 2.00
1.00 1.00
1.00 1.00
01.09.05.29 Unidad de control de niveles de electrodos inox. und 1.00
1.00 1.00
Tubería de fo. galvanizado C-40 DN 50 incluye
0.60
01.09.05.30 elemento unión + 1% desperdicio m
0.60 0.60
2.00 2.00
1.00 1.00
Montaje de instalación hidráulica, mecanicas y
1.00
01.09.05.33 electricas del Reservorio Apoyado und
1.00 1.00
01.09.06 LINEA DE BAJA TENSION PARA RP - 01
520.00 520.00 .
7.00 7.00
4.00 4.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1.00 1.00
LINEAS DE ADUCCION DE AGUA POTABLE
MOVIMIENTO DE TIERRA EXCAVACION, SUMINISTRO E INSTALACION DE TUBERIA

Formula : Línea de Aducción del RP-01 al empalme con la actual Línea de Aducción
Cliente : PROGRAMA NACIONAL DE SANEAMIENTO URBANO – PNSU
Lugar : DISTRITO DE MARCONA, PROVINCIA DE NAZCA, DEPARTAMENTO DE ICA

Suministro e Intalacion de Tuberia + Prueba Hidraulica
Tipo REFINE EXCAVACION
Diametro Suelo
Material Clase DADO 0.00 1.51 1.76 2.01 CODO CODO CODO VA VP VC
Long. (mm) CRP
Descripcón Progresiva Prof. Promedio Horizontal (m) EC DCT CEMENTO 1.00 1.75 2.00 2.50 45 22.5 11.25 50mm 80mm 200mm
DE REP-01 a Empalme 0+000.00 0+003.00 0.00 3.00 HD K7 250 TSR 1.00 1.00 CPI 3.00 1.00
0+003.00 0+005.00 0.00 2.00 HD K7 250 TSR 1.00 1.00 CPI 2.00 1.00
0+005.00 0+015.75 0.00 10.75 HD K7 250 TSR 1.00 1.00 CPI 10.75 1.00
0+015.75 0+018.00 0.00 2.25 HD K7 250 TSR 1.00 1.00 CPI 2.25
0+018.00 0+040.00 0.00 22.00 HD K7 250 TSR 2.00 2.00 CPI 22.00
0+040.00 0+042.00 0.00 2.00 HD K7 250 TSR 1.00 1.00 CPI 2.00 1.00
0+042.00 0+160.00 0.00 118.00 HD K7 250 TSR 10.00 10.00 CPI 118.00
0+160.00 0+266.63 1.51 106.63 HD K7 250 TSR 106.63 1.00

0+266.63 0+285.00 1.51 18.37 HD K7 250 TSR 18.37 CP
0+285.00 0+290.00 1.51 5.00 HD K7 250 TSR 5.00
0+290.00 0+314.63 1.51 24.63 HD K7 250 TSR 24.63 1.00 CP

0+314.63 0+325.00 1.51 10.37 HD K7 250 TSR 1.00 1.00 10.37 CP
0+325.00 0+332.10 1.51 7.10 HD K7 250 TSR 1.00 1.00 7.10 SP
332.10 19.00 19.00 160.00 172.10 0.00 0.00 0.00 3.00 2.00 0.00 1.00 0.00 0.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
1.11 SISTEMA DE CONTROL Y AUTOMATIZACION
SISTEMAS DE CONTROL Y AUTOMATIZACION POZO
01.11.01
PP-01
01.11.01.01 Suministro e instalación de Pastoral Fo.Go. doble Und. 1.00
1.00 1.00
Antena direccional (incluye torre venteada H= 12 m, 1.00
01.11.01.02 accesorios de ancclaje, baliza roja y cables) und
1.00 1.00
01.11.01.03 Pararrayos Franklin tetra puntal de bronce cromado m 20.00
20.00 20.00
1.00 1.00
1.00 1.00
1.00 1.00
1.00 1.00
Suministro e instalación de Paneles Solares según
1.00
01.11.01.08 especificaciones tecnicas und
1.00 1.00
SISTEMAS DE CONTROL Y AUTOMATIZACION POZO
01.11.02
PP-02
Suministro e instalación de Pastoral Fo.Go. doble
1.00
01.11.02.01 Und.
1.00 1.00
1.00
1.00
20.00 20.00
Pararrayos Franklin tetra puntal de bronce cromado
1.00
01.11.02.04 und
1.00 1.00
1.00 1.00
1.00 1.00
1.00 1.00
1.00
1.00 1.00
SISTEMAS DE CONTROL Y AUTOMATIZACION
01.11.03
CAMARA REBOMBEO CRB-01
1.00 1.00
1.00 1.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
20.00 20.00
1.00 1.00
1.00 1.00
1.00 1.00
1.00 1.00
1.00
1.00 1.00
01.11.04 SISTEMAS DE CONTROL Y AUTOMATIZACION CR-01
Antena direccional (incluye torre venteada H=30 m,

1.00
1.00 1.00
01.11.04.02 Cable de cobre desnudo duro de 35 mm2 (7 alambres) m 27.00
27.00 27.00
Tablero de control y Automatizacion p/Camara de Reunion
incl. Switch, 04 radios modem, fuentes, sist de 1.00
01.11.04.03 climatizacion ,UPS, PLC, etc. und
1.00 1.00
01.11.04.04 Pararrayos asta punta de cobre cromado und 1.00
1.00 1.00
1.00 1.00
1.00
1.00 1.00
01.11.05
RESERVORIO RP-01
1.00 1.00
1.00 1.00
10.00 10.00
1.00 1.00
1.00 1.00
1.00 1.00
1.00 1.00
1.00
1.00 1.00
01.11.06
REPETIDORA REP-01
1.00 1.00
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
01.11.06.01.02 accesorios de ancclaje, baliza roja y cables) und
1.00 1.00
10.00 10.00

1.00 1.00

1.00 1.00
1.00 1.00
1.00 1.00
1.00
01.11.06.01.08 especificaciones tecnicas und
1.00 1.00
01.11.06.02 CERCO PERIMETRICO REPETIDORA REP-01
01.11.06.02.01.01 Trazo y replanteo m2 25.00 25.00
Excavaciones en terreno normal a pulso hasta 1,50 m
3.64
01.11.06.02.02.01 profundidad m3
3.64 1.00 3.64
01.11.06.02.02.02 Refine, nivelación y compactación en terreno normal a m2 25.00
pulso
5.00 5.00 25.00
Relleno compactado en terreno normal (zarandeado y/o
0.76
01.11.06.02.02.03 escogido) a puls m3
0.76 1.00 0.76
Eliminación de desmonte en terreno normal R=10 km con
4.13
01.11.06.02.02.04 maquinaria m3
4.13 1.00 4.13
Concreto 1:10 + 30% piedra grande para cimiento corrido
3.64
01.11.06.02.03.01 (Cemento P-I) m3
3.64 1.00 3.64
3.85 1.00 3.85
01.11.06.02.04.02 Encofrado (incl. habilitación de madera) para zapatas m2 19.80
rectas
19.8 19.80
681.84
01.11.06.02.04.03 desperdicios) kg
681.84
681.84
0.63 1.00 0.63
6.72 6.72
Acero estruc. trabajado para columnas (costo prom. incl.
162.90
162.90 162.90
Muros de ladrillo king kong de arcilla de cabeza con
35.24
01.11.06.02.05.01 mortero 1:4 x 1,5 cm m2
Medidas
Nº DE
VECES
(m2) (m) (m) (m)
35.24 35.24
01.11.06.02.06.01 m2 1.90
perfiles "T" 2"x2"x1/4"
1.90
Medidas
Nº DE
VECES
(m2) (m) (m) (m)

01.11.07
REPETIDORA REP-02
INSTALACIONES ELECTRICAS
01.11.07.01

1.00 1.00
Antena direccional (incluye torre venteada H= 18 m,
01.11.07.01.02 accesorios de ancclaje, baliza roja y cables) und 1.00
1.00 1.00

10.00 10.00

1.00 1.00

1.00 1.00

1.00 1.00
1.00 1.00
1.00
01.11.07.01.08 especificaciones tecnicas und
1.00 1.00
01.11.07.02 CERCO PERIMETRICO REPETIDORA REP-01
01.11.07.02.01.01 Trazo y replanteo m2 25.00 25.00
Excavaciones en terreno normal a pulso hasta 1,50 m
3.64
01.11.07.02.02.01 profundidad m3
3.64 1.00 3.64

Refine, nivelación y compactación en terreno normal a
25.00
01.11.07.02.02.02 pulso m2
5.00 5.00 25.00
01.11.07.02.02.03 Relleno compactado en terreno normal (zarandeado y/o m3 0.76
escogido) a puls 0.76 1.00 0.76
Eliminación de desmonte en terreno normal R=10 km con
4.13
01.11.07.02.02.04 maquinaria m3
4.13 1.00 4.13
Concreto 1:10 + 30% piedra grande para cimiento corrido
3.64
01.11.07.02.03.01 (Cemento P-I) m3
3.64 1.00 3.64

Medidas
Nº DE
VECES
(m2) (m) (m) (m)
3.85 1.00 3.85

Medidas
Nº DE
VECES
(m2) (m) (m) (m)
Encofrado (incl. habilitación de madera) para zapatas
19.80
01.11.07.02.04.02 rectas m2
19.8 19.80
681.84
681.84 681.84
0.63 1.00 0.63

6.72 6.72
Acero estruc. trabajado para columnas (costo prom. incl.
162.90
162.90 162.90
Muros de ladrillo king kong de arcilla de cabeza con
35.24
01.11.06.02.05.01 mortero 1:4 x 1,5 cm m2
35.24 35.24
01.11.06.02.06.01 m2 1.90
perfiles "T" 2"x2"x1/4"
1.90

Planilla de Metrados: Proyecto: Ubicación: Metrado

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Planilla de Metrados: Proyecto: Ubicación: Metrado

Cargado por

Copyright:

Formatos disponibles

PLANILLA DE METRADOS

Item Descripción Und. Metrado

01.02.03.11 Sello sanitario entre anillo de concreto y entubado m 3.00

01.02.04.01.10.03 Candado, incluyendo aldabas und 4.00

01.02.04.02 INSTALACIONES SANITARIAS

01.02.04.03.17 Timbre zumbador und 1.00

01.02.04.04.10.02 Concertina de seguridad m 74.12

01.02.05.01.05 MUROS Y TABIQUES DE ALBAÑILERIA

01.02.05.01.10.03 Candado, incluyendo aldabas und 4.00

01.02.05.02.08 Salida de PVC SAL p/ventilación (punto) DN 50 m 1.00

01.02.05.04.07 CARPINTERIA METALICA

01.03.03.01.02 OBRAS DE CONCRETO SIMPLE

01.04.04 EQUIPAMIENTO CRB-01

01.04.05 CONSTRUCC. CASETA DE VIGILANCIA

01.05.04.05 APARATOS SANITARIOS Y ACCESORIOS

01.06.01.04 CAMARA ROMPE PRESION N°04

01.07.02.04.02 Prueba hidráulica de tubería agua pota. DN 200 m 3,055.80

01.07.03.01 OBRAS PRELIMINARES

01.07.03.02 MOVIMIENTO DE TIERRAS

01.07.03.08.02 Prueba hidráulica de tubería agua pota. DN 300 m 7,736.74

01.07.04.02.03 Suministro e instalación de torre para cruce de tuberia und 2.00

01.08.03.02.01.03 Protección tuberia de 250 mm ho. ductil c/manga de polietileno HD m 594.00

01.09.05.18 Brida de acero para soldar y empernar DN 250 m 16.00

01.10.05.02 Prueba de calidad del concreto (prueba a la compresión) und 2.00

01.11.05.06 Pozo conexión a tierra en sistema estabilizado und 1.00

01.11.07.01.06 Pozo conexión a tierra p/sist. pararrayo und 1.00

01.01 OBRAS PRELIMINARES Y PROVISIONALES

01.02.01.01 Campamento provisional para la obra und 2.00

Análisis físico-químico y bacteriológico del pozo

01.02.04 CASETA DE POZO 01

Eliminación de desmonte en terreno normal R=10

Z7 (CLORACION) 5.15 0.70 0.50 1.80

C-4 2 0.25 0.15 3.80 0.29

Acero estruc. trabajado para columnas (costo

Concreto f'c 210 kg/cm2 para losas removibles

01.02.04.01.05 MUROS Y TABIQUES DE ALBAÑILERIA

SALA DE EQUIPOS 1 4.40 2.40 10.56

1 1.00 2.40 2.40

DESCUENTO DE AREAS DE VENTAS -2 2.00 0.60 -2.40

DESCUENTO DE AREAS DE VENTAS -1 1.20 1.60 -1.92

SALA DE EQUIPOS 1 4.40 1.70 7.48

1 1.80 1.70 3.06

01.02.04.01.07 PISOS Y PAVIMENTOS

Contrazócalo de cemento pulido con mortero 1:5

Puerta metálica LAC 1/16" con marco de 2" x 2" x

REJILLA METALICA PARA CANALETAS A=0.25 m:

01.02.04.01.11 VIDRIOS, CRISTALES Y SIMILARESS

Pintado de muro interior con látex vinílico (vinilátex 144.50

Pintado de muro exterior con teknomate o

Pintado de puertas metálicas LAC (2manos 43.80

Pintado de ventanas metálicas (2manos

Rejilla sumidero-platina de 1 1/2" x 1/2" y marco

Prueba de calidad del concreto (prueba a la

01.02.04.02 INSTALACIONES SANITARIAS

01.02.04.02.05 Red de derivación P.V.C. SAL p/desagüe DN 100 m 9.50

01.02.04.02.07 Salida de PVC SAL para desagüe (punto) DN 50 und 1.00

Reducción de P.V.C. tipo unión roscada DN 20 a

01.02.04.02.14 Válvula compuerta de bronce unión roscada DN 15 und 1.00

01.02.04.02.15 Válvula compuerta de bronce unión roscada DN 20 und 3.00

Tablero electrico de fuerza p/sub estacion tipo

Tablero eléct.c/interrup c/diferencial 220 vol 5

01.02.04.04 CONSTRUC. DE CERCO PERIMETRICO
