FICHA TÉCNICA DE PRODUCTO Código:

Versión:
HERCAS PUBLICIDAD EXTERIOR S.A.S
1 de 1

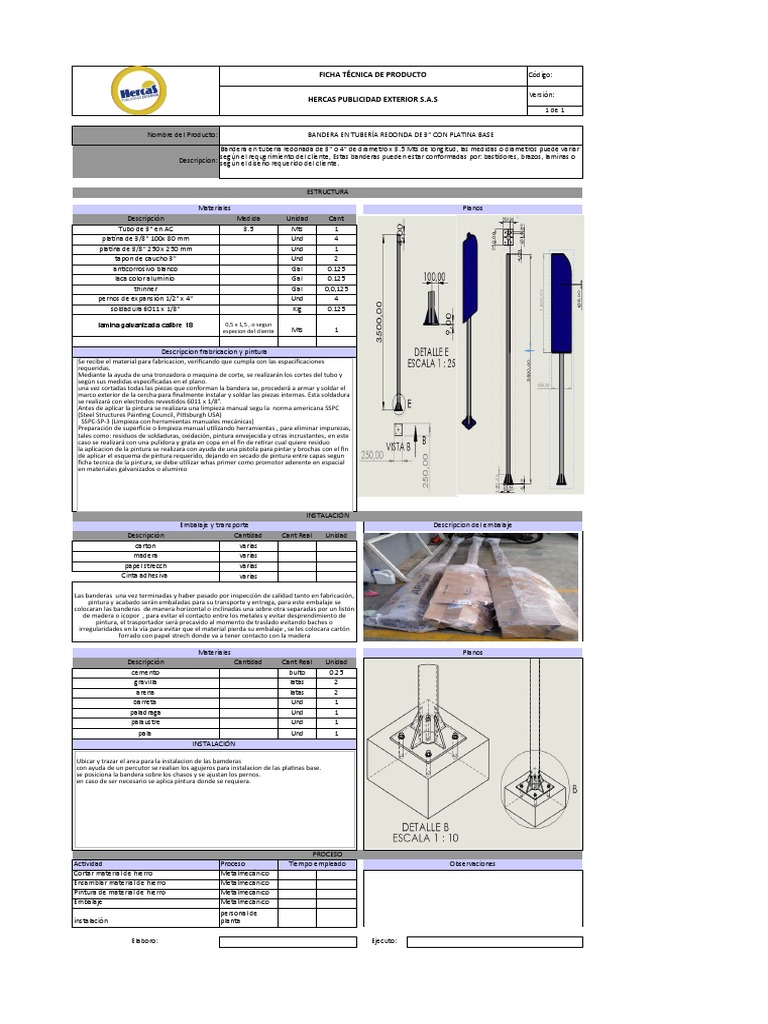

Nombre del Producto: BANDERA EN TUBERÍA REDONDA DE 3” CON PLATINA BASE

Bandera en tuberia redonada de 3" o 4" de diametro x 3.5 Mts de longitud, las medidas o diametros puede variar
según el requerimiento del cliente, Estas banderas pueden estar conformadas por: bastidores, brazos, laminas o
Descripcion: según el diseño requerido del cliente.

ESTRUCTURA

Materiales Planos
Descripción Medida Unidad Cant
Tubo de 3" en AC 3.5 Mts 1
platina de 3/8" 100x 80 mm Und 4
platina de 3/8" 250 x 250 mm Und 1
tapon de caucho 3" Und 2
anticorrosivo blanco Gal 0.125
laca color aluminio Gal 0.125
thinner Gal 0,0,125
pernos de expansión 1/2" x 4" Und 4
soldadura 6011 x 1/8" Klg 0.125

lamina galvanizada calibre 18 0,5 x 1,5 , o segun

especion del cliente Mts 1

Descripcion frabricacion y pintura

Se recibe el material para fabricacion, verificando que cumpla con las espacificaciones
requeridas.
Mediante la ayuda de una tronzadora o maquina de corte, se realizarán los cortes del tubo y
según sus medidas especificadas en el plano.
una vez cortadas todas las piezas que conforman la bandera se, procederá a armar y soldar el
marco exterior de la cercha para finalmente instalar y soldar las piezas internas. Esta soldadura
se realizará con electrodos revestidos 6011 x 1/8”.
Antes de aplicar la pintura se realizara una limpieza manual segu la norma americana SSPC
(Steel Structures Painting Council, Pittsburgh USA)
SSPC-SP-3 (Limpieza con herramientas manuales mecánicas)
Preparación de superficie o limpieza manual utilizando herramientas , para eliminar impurezas,
tales como: residuos de soldaduras, oxidación, pintura envejecida y otras incrustantes, en este
caso se realizará con una pulidora y grata en copa en el fin de retirar cual quiere residuo
la aplicacion de la pintura se realizara con ayuda de una pistola para pintar y brochas con el fin
de aplicar el esquema de pintura requerido, dejando en secado de pintura entre capas segun
ficha tecnica de la pintura, se debe utilizar whas primer como promotor aderente en espacial
en materiales galvanizados o aluminio

INSTALACIÓN
Embalaje y transporte Descripcion del embalaje
Descripción Cantidad Cant Real Unidad
carton varias
madera varias
papel strecch varias
Cinta adhesiva varias

Las banderas una vez terminadas y haber pasado por inspección de calidad tanto en fabricación,
pintura y acabado serán embaladas para su transporte y entrega, para este embalaje se
colocaran las banderas de manera horizontal o inclinadas una sobre otra separadas por un listón
de madera o icopor , para evitar el contacto entre los metales y evitar desprendimiento de
pintura, el trasportador será precavido al momento de traslado evitando baches o
irregularidades en la vía para evitar que el material pierda su embalaje , se les colocara cartón
forrado con papel strech donde va a tener contacto con la madera

Materiales Planos
Descripción Cantidad Cant Real Unidad
cemento bulto 0.25
gravilla latas 2
arena latas 2
barreta Und 1
paladraga Und 1
palaustre Und 1
pala Und 1
INSTALACIÓN

Ubicar y trazar el area para la instalacion de las bamderas

con ayuda de un percutor se realian los agujeros para instalacion de las platinas base.
se posiciona la bandera sobre los chasos y se ajustan los pernos.
en caso de ser necesario se aplica pintura donde se requiera.

PROCESO
Actividad Proceso Tiempo empleado Observaciones
Cortar material de hierro Metalmecánico
Ensamblar material de hierro Metalmecánico
Pintura de material de hierro Metalmecánico
Embalaje Metalmecánico
personal de
instalación planta

Elaboro: Ejecuto:
 FICHA TÉCNICA DE PRODUCTO

HERCAS PUBLICIDAD EXTERIOR S.A.S

Nombre del Producto: BANDERA EN TUBERÍA REDONDA DE 3” CON PLAT

Bandera en tuberia redonada de 3" o 4" de diametro x 3.5 Mts de longitud, la
según el requerimiento del cliente, Estas banderas pueden estar conformada
Descripcion: según el diseño requerido del cliente.

ESTRUCTURA

Materiales P
Descripción Medida Unidad Cant
Tubo de 3" en AC 3.5 Mts 1
platina de 3/8" 100x 80 mm Und 4
platina de 3/8" 250 x 250 mm Und 1
tapon de caucho 3" Und 2
anticorrosivo blanco Gal 0.125
laca color aluminio Gal 0.125
thinner Gal 0,0,125
pernos de expansión 1/2" x 4" Und 4
soldadura 6011 x 1/8" Klg 0.125

lamina galvanizada calibre 18 0,5 x 1,5 , o segun

especion del cliente Mts 1

Descripcion frabricacion y pintura

Se recibe el material para fabricacion, verificando que cumpla con las espacificaciones
requeridas.
Mediante la ayuda de una tronzadora o maquina de corte, se realizarán los cortes del tubo y
según sus medidas especificadas en el plano.
una vez cortadas todas las piezas que conforman la bandera se, procederá a armar y soldar el
marco exterior de la cercha para finalmente instalar y soldar las piezas internas. Esta soldadura
se realizará con electrodos revestidos 6011 x 1/8”.
Antes de aplicar la pintura se realizara una limpieza manual segu la norma americana SSPC
(Steel Structures Painting Council, Pittsburgh USA)
SSPC-SP-3 (Limpieza con herramientas manuales mecánicas)
Preparación de superficie o limpieza manual utilizando herramientas , para eliminar impurezas,
tales como: residuos de soldaduras, oxidación, pintura envejecida y otras incrustantes, en este
caso se realizará con una pulidora y grata en copa en el fin de retirar cual quiere residuo
la aplicacion de la pintura se realizara con ayuda de una pistola para pintar y brochas con el fin
de aplicar el esquema de pintura requerido, dejando en secado de pintura entre capas segun
ficha tecnica de la pintura, se debe utilizar whas primer como promotor aderente en espacial
en materiales galvanizados o aluminio

INSTALACIÓN
 Embalaje y transporte Descripcio
Descripción Cantidad Cant Real Unidad
carton varias
madera varias
papel strecch varias
Cinta adhesiva varias

Las banderas una vez terminadas y haber pasado por inspección de calidad tanto en fabricación,
pintura y acabado serán embaladas para su transporte y entrega, para este embalaje se
colocaran las banderas de manera horizontal o inclinadas una sobre otra separadas por un listón
de madera o icopor , para evitar el contacto entre los metales y evitar desprendimiento de
pintura, el trasportador será precavido al momento de traslado evitando baches o
irregularidades en la vía para evitar que el material pierda su embalaje , se les colocara cartón
forrado con papel strech donde va a tener contacto con la madera

Materiales P
Descripción Cantidad Cant Real Unidad
cemento bulto 0.25
gravilla latas 2
arena latas 2
barreta Und 1
paladraga Und 1
palaustre Und 1
pala Und 1
INSTALACIÓN

Ubicar y trazar el area para la instalacion de las bamderas

con ayuda de un percutor se realian los agujeros para instalacion de las platinas base.
se posiciona la bandera sobre los chasos y se ajustan los pernos.
en caso de ser necesario se aplica pintura donde se requiera.

PROCESO
Actividad Proceso Tiempo empleado Obse
Cortar material de hierro Metalmecánico
Ensamblar material de hierro Metalmecánico
Pintura de material de hierro Metalmecánico
Embalaje Metalmecánico
personal de
instalación planta

Elaboro: Ejecuto:
A DE PRODUCTO Código:

Versión:
DAD EXTERIOR S.A.S
1 de 1

RÍA REDONDA DE 3” CON PLATINA BASE

metro x 3.5 Mts de longitud, las medidas o diametros puede variar
ras pueden estar conformadas por: bastidores, brazos, laminas o

Planos
Descripcion del embalaje

Planos

Observaciones
 Materiales Especificación Uso Cantidad Rendimiento valor Total EnCotización
perno de perno de
expansión expansión
de 1/2 x 2 de 1/2 x 2
1/2 1/2 16 1 $ 1,000.00 $ 16,000.00 0
tapon tapon
plastico plastico
cuadrado cuadrado
para tubo de para tubo de
1 1/2" 1 1/2" 16 1 $ 183.00 $ 2,928.00 0
chapetas chapetas 36 1 $ 700.00 $ 25,200.00 0
platina de platina de
1/2 x 1/8 1/2 x 1/8
aluminio aluminio
EP03 EP03 Fabricacion 6 1 $ 17,100.00 ### 0
varilla lisa 6 varilla lisa 6
mm mm Fabricacion 6 1 $ 8,021.00 $ 48,126.00 0
tornillo tornillo
galvanizado galvanizado
de 1/4 x 1/2 de 1/4 x 1/2 Fabricacion 54 1 $ 60.00 $ 3,240.00 0
corredillas corredillas
plásticas plásticas
finas de 30 finas de 30
cms cms Fabricacion 178 1 $ 88.00 $ 15,664.00 0
perno de perno de
expansión expansión
de 1/4 x 3/8 de 1/4 x 3/8 Instalacion 36 1 $ 650.00 $ 23,400.00 0
remache remache
pop 5-6 pop 5-6 Instalacion 54 1 $ 30.00 $ 1,620.00 0
tubo tubo
cuadrado de cuadrado de
1 1/2" 1 1/2"
calibre 18 calibre 18
Hierro Hierro L 4 1 $ 28,736.00 ### 0
tubo tubo
cuadrado cuadrado
aluminio 1 aluminio 1
1/2 ET215 1/2 ET215 Marco 13 1 $ 47,422.00 ### 0
cod Observación

65634

65793
64377

64209

64301

64093

64035

64132

64076

64247

64246
 LISTADO OPERACIONAL BANDERA SIN BASTIDOR
Minutos Teoricos
N. Operarios
Unidades meta/dia
Eficiencia esperada

No OPERACIÓN M.Q SAM VERIFICACION

CORTE
Corte de tuberia de 3" o 4" según sea la medida solicitada TRONZADORA
1
e indicada en la cotizacion
TRONZADOR
2 Se pulen extremos para retirar "rebabas" tuberia A

TRONZADOR
3 Cortar pie de amigos según medida suministrada A

TRONZADOR
4 Se pulen extremos para retirar "rebabas" pie de amigo A

5 Se corta platina de 3/8 *250*250 OXICORTE

ESCORIADO
6 Se pule rebaba de oxicorte R
SOLDADURA
Se hace soldadura en tubo redondo de 3" o 4" a platina
7 EQUIPO MIG
3/8
Se hace soldadura de pie de amigo a 90° cada uno
8 EQUIPO MIQ
asegurando contacto entre el tubo y la platina
ESCORIADO
9 Se escorea soldadura R
PREPACION PINTURA
Se realiza limpieza a todo el tubo con trapo impregnado
10 MANUAL
de thiner
Se realiza limpieza a todo el conjunto con trapo seco
11 MANUAL
evitando que deje particulas
PINTURA

12 Se aplica una capa de anticorrosivo negro ( fogueo) COMPRESOR

13 En espera de secado se debe durar 15 minutos -

Se aplica segunda capa de anticorrosivo negro, se debe
14 COMPRESOR
dar cubrimiento de 100% del articulo

15 En espera de secado se debe durar 30 minutos -

Se aplica la primera capa de laca ( Color definido)
16 COMPRESOR
(FOGUEO)

17 En espera de secado se debe durar 15 minutos -

Se aplica segunda capa de laca , se debe dar cubrimiento
18 COMPRESOR
de 100% del articulo
En espera de secado se debe durar 120 minutos, para
19
proceder con el tacto -
ACABADO Y EMPAQUE
colocar tapon de caucho enla parte superior del tubo
20 MANUAL
vertical con Pegante XL

Se ensambla lamina galvanizada C18-C20 ( Lamina

21 debidamente cortada-tercero-)Según medidas requeridad TALADRO
con 3 tornillos autoperforantes arriba, medio y abajo

Se embala la pieza con cartos y pelicula strech en tsu

22 MANUAL
totalidad
En el despacho del vehiculo se deben utilizar cobijas en
23 MANUAL
puntos de apoyo para evitar contactos fuertes.
TIEMPO TOTAL FABRICACION
OBSERVACIONES
 LISTADO OPERACIONAL BANDERA CON BASTIDOR
Minutos Teoricos
N. Operarios
Unidades meta/dia
Eficiencia esperada

No OPERACIÓN M.Q
CORTE
Corte de tuberia de 3" o 4" según sea la medida solicitada TRONZADORA
1
e indicada en la cotizacion
TRONZADOR
2 Se pulen extremos para retirar "rebabas" tuberia A

6
SOLDADURA
Soldar marco ( bastidor) según medidas especificas
7 EQUIPO MIQ
( soldadura 6011 1/8)
ESCORIADO
8 Se escorea soldadura R

ESCORIADO
9 Soldar marco ( bastidor) a tubo de 3" o 4" R
PREPACION PINTURA
Se realiza limpieza a todo el tubo con trapo impregnado
10 MANUAL
de thiner
Se realiza limpieza a todo el conjunto con trapo seco
11 MANUAL
evitando que deje particulas
PINTURA

12 Se aplica una capa de anticorrosivo negro ( fogueo) COMPRESOR

13 En espera de secado se debe durar 15 minutos -

Se aplica segunda capa de anticorrosivo negro, se debe
14 COMPRESOR
dar cubrimiento de 100% del articulo

15 En espera de secado se debe durar 30 minutos -

Se aplica la primera capa de laca ( Color definido)
16 COMPRESOR
(FOGUEO)

17 En espera de secado se debe durar 15 minutos -

Se aplica segunda capa de laca , se debe dar cubrimiento COMPRESOR
18
de 100% del articulo
En espera de secado se debe durar 120 minutos, para
19
proceder con el tacto -
ACABADO Y EMPAQUE
colocar tapon de caucho enla parte superior del tubo
20 MANUAL
vertical con Pegante XL

Se ensambla lamina galvanizada C18-C20 ( Lamina

21 debidamente cortada-tercero-)Según medidas requeridad TALADRO
con 3 tornillos autoperforantes arriba, medio y abajo

Se embala la pieza con cartos y pelicula strech en tsu

22 MANUAL
totalidad
En el despacho del vehiculo se deben utilizar cobijas en
23 MANUAL
puntos de apoyo para evitar contactos fuertes.
TIEMPO TOTAL FABRICACION
OBSERVACIONES
AL BANDERA CON BASTIDOR

SAM VERIFICACION

TRONZADORA

ERVACIONES
 LISTADO OPERACIONAL
Minutos Teoricos
N. Operarios
Unidades meta/dia
Eficiencia esperada

No OPERACIÓN M.Q SAM

ONAL

VERIFICACION
