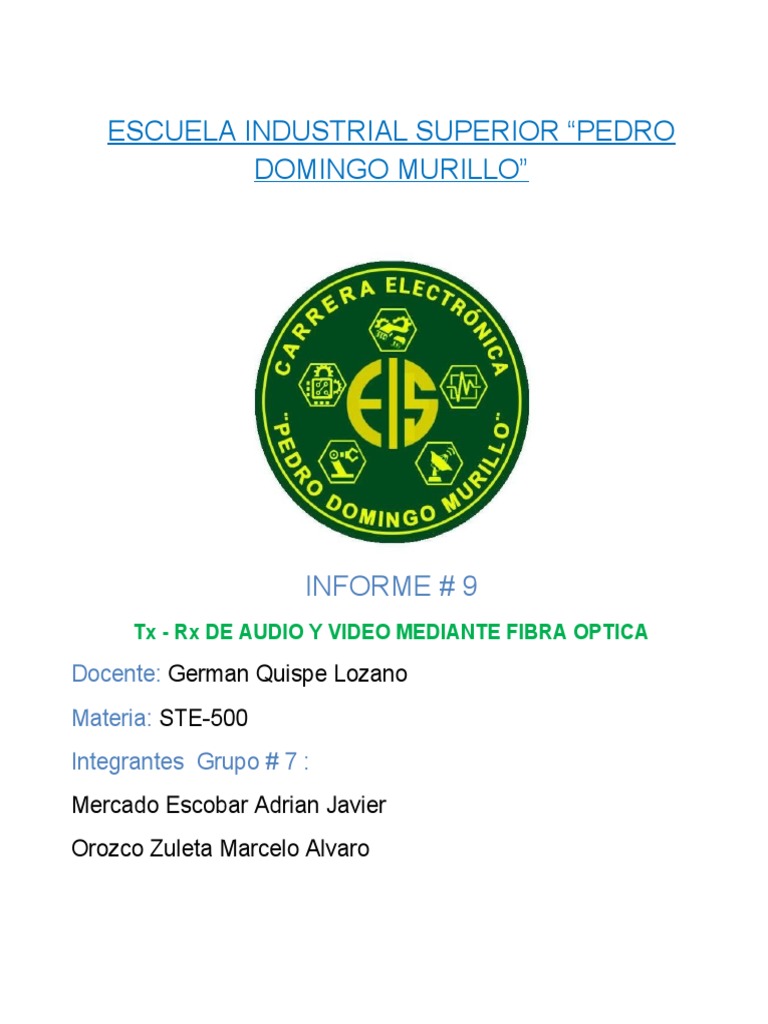

ESCUELA INDUSTRIAL SUPERIOR “PEDRO

DOMINGO MURILLO”

INFORME # 9
Tx - Rx DE AUDIO Y VIDEO MEDIANTE FIBRA OPTICA

Docente: German Quispe Lozano

Materia: STE-500
Integrantes Grupo # 7 :
Mercado Escobar Adrian Javier
Orozco Zuleta Marcelo Alvaro
OBJETIVOS

El objetivo de este laboratorio es que Usted, aprenda a:

 Comprender el proceso de envío de información de audio y video mediante Pc a Pc
 Implementar el proceso de Tx-Rx de audio y video mediante el enlace de Fibra Óptica en
tiempo real

Implementar el estudio de Tv, con la aplicación del software “OBS”

INSTALAMOS NDI PLUGIN EN OBS STUDIO

Nos dirigimos al siguiente enlace e instalamos de manera fácil como se instalaría cualquier
aplicación para computadora.

https://obsproject.com/forum/resources/obs-ndi-newtek-ndi%E2%84%A2-integration-into-obs-
studio.528/

Una vez instalado el NDI plugin nos aparecerá en el OBS

Hay que darle un nombre para la red para poder transmitir por NDI
Una ves instalado el NDI plugin añadimos como añadiéramos un dispositivo de captura, una
foto o un video. Seleccionamos el dispositivo: Una fuente NDI

Agregamos el NDI previamente creado y sincronizamos por red ya conectadas las

computadoras por IP deveria estar transmitiéndose lo que se esta compartiendo, teniendo el
beneficio de editar para que luego podamos pasarlo a la otra computadora simulando un
estudio de televisión.
CONFIGURACIÓN PARA CONECTAR 2PC POR IP.
Si no utilizas Windows 10, sigue los siguientes pasos como alternativa.

En su teclado, pulse las teclas "Windows" y "R" al mismo tiempo.

Introduzca "ncpa.cpl" en la ventana que aparece.

Nota: Las conexiones de red mostrarán los adaptadores de red que están actualmente
conectados a su ordenador.

Seleccione el Adaptador de Red

Haga clic con el botón derecho del ratón en el adaptador de red que está actualmente
conectado al dispositivo que está intentando configurar. Normalmente, será el adaptador con la
palabra "Ethernet" en el nombre.

Seleccione Propiedades

Seleccione "Properties" (Propiedades) en el menú desplegable.

Seleccione el Protocolo de Internet versión 4 (TCP/IPv4)

Haga doble clic en "Protocolo de Internet versión 4 (TCP/IPv4)"

Introduzca manualmente la dirección IP y la máscara de subred

Seleccione "Usar la siguiente dirección IP" y, a continuación, introduzca la siguiente

información en los campos correspondientes:

Dirección IP: Compruebe el dispositivo al que está conectado para poder localizar la dirección
IP. Los primeros 3 grupos de dígitos deben coincidir. Para este tutorial, utilizaremos la dirección
IP 192.168.10.10.

Máscara de subred: La máscara de subred entre el dispositivo al que intenta conectarse tiene
que ser la misma que la de su PC. Para este tutorial, utilizaremos la máscara de subred
255.255.255.0

Guardar la configuración

Haga clic en el botón OK en la ventana "Propiedades del protocolo de Internet versión 4

(TCP/IPv4)", y también en el botón OK en la ventana "Propiedades de Ethernet".

Asignar a la otra computadora lo mismos pasos pero diferente ip

Al de esta computadora respetando la clase C ejemplo: si la Pc1 = 192.168.1.5 poner en Pc2 =

192.168.1.6

Probar ping en cmd

Para verificar la conectividad entre ambas pc hacer ping desde una pc a la ip de la otra pc.
FOTOS DE LABORATORIO REALIZADO Y MATERIALES UTILIZADOS

Diagrama de circuito utilizado

Materiales Utilizados:
 EQUIPO INSTRUMENTOS ACCESORIOS

- 2 DVDs - 1 Televisores - Osciloscopio - 2 cables de red RJ45

- 1 Switcher - 2 Computadora - Acoples

- 1 Cámara - 1 Tx y Rx de F.O. (monomodo) - HDMI

- Tarjeta de video

- Capturador de video

CONCLUSIONES

El laboratorio de la transmisión de video y audio se realizó a través de fibra óptica con lo cual
pudimos evidenciar la utilidad de nuestro switchero y aprender a manejar un poco más
profundo OBS estudio un software que es muy completo y nos permite hacer un montón de
aplicaciones en este caso el estudio de tv digital que se pudo pasar por fibra óptica y por
ethernet, el único problema para realizar este laboratorio fue que se necesitó muchos
materiales luego no hubo mayor complicación, llegando a la conclusión de que es un
laboratorio muy importante y requerido para nuestros conocimientos profesionales en la
industria.
