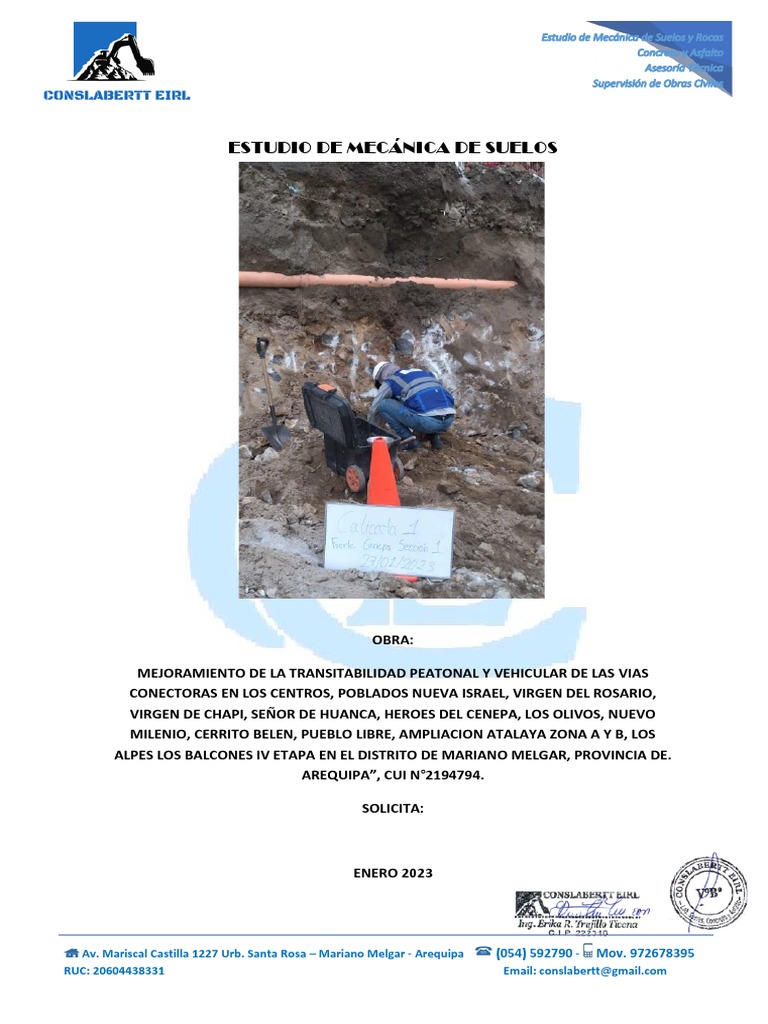

OBRA:
SOLICITA:
ENERO 2023
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
INDICE
1. GENERALIDADES
3. INVESTIGACIONES DE CAMPO
3.1 Trabajo de Campo
3.1.1 Calicatas o Pozos de Exploración
3.1.2 Muestreo y Registros de Exploración
4. ENSAYOS DE LABORATORIO
4.1 Ensayos Estándar
4.2 Ensayos Especiales
5. PERFILES ESTRATIGRAFICOS
6. ANALISIS DE LA CIMENTACIÓN
7. CONCLUSIONES Y RECOMENDACIONES
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
1.0 GENERALIDADES
El presente Informe Técnico tiene por objetivo de Verificar e investigar el subsuelo del terreno asignado al
Proyecto “MEJORAMIENTO DE LA TRANSITABILIDAD PEATONAL Y VEHICULAR DE LAS VIAS CONECTORAS EN
LOS CENTROS, POBLADOS NUEVA ISRAEL, VIRGEN DEL ROSARIO, VIRGEN DE CHAPI, SEÑOR DE HUANCA,
HEROES DEL CENEPA, LOS OLIVOS, NUEVO MILENIO, CERRITO BELEN, PUEBLO LIBRE, AMPLIACION ATALAYA
ZONA A Y B, LOS ALPES LOS BALCONES IV ETAPA EN EL DISTRITO DE MARIANO MELGAR, PROVINCIA DE.
AREQUIPA”, CUI N°2194794”, por medio de trabajos de campo a través de calicatas “a cielo abierto”, ensayos
de Laboratorio estándar y especiales, a fin de obtener las principales características físicas y mecánicas del
suelo, así como, sus propiedades de resistencia y labores de gabinete, en base a los cuales se define los
perfiles estratigráficos, profundidad de cimentación, capacidad portante admisible, asentamientos y las
recomendaciones generales para la cimentación.
1.2 Normatividad
Los estudios están en concordancia con: Norma E-050 de Suelos y Cimentaciones del Reglamento Nacional
de Construcciones.
REGIÓN : AREQUIPA
PROVINCIA : AREQUIPA
DISTRITO : MARIANO MELGAR
Presenta una buena accesibilidad, mediante vías asfaltadas hasta el lugar de la zona de estudio en el distrito
de Mariano Melgar.
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
1.5 Condiciones Climáticas de la zona
El clima predominante en el Distrito de Mariano Melgar es llamado el clima de tundra. Durante el año
virtualmente no hay precipitaciones. La temperatura media anual en Paucarpata se encuentra a 23 °C. En un
año, la precipitación media es 16 mm.
El mes más seco es Julio con 110 mm de precipitación en este mes y la mayor parte de la precipitación cae en
el mes de Marzo, promediando 389 mm. Con un promedio de 21 ° C, Septiembre es el mes más cálido y el
mes de Julio es el mes más frío, con temperaturas promediando 18° C.
La precipitación varía 31 mm entre el mes más seco y el mes más húmedo. A lo largo del año, las temperaturas
varían en 2.2 ° C.
2.1 Sismicidad
El área de estudio se encuentra ubicada en la zona de sismicidad clasificada como: “zona sísmica 3”; ya que
por un lado la costa peruana coincide con la zona de subducción donde la Placa de Nazca y la Placa
Sudamericana colisionan; además se encuentra equidistante de la región volcánica sur occidental y de la zona
de fallas regionales activas de Arequipa, deduciéndose que el Proyecto se encuentra en una región de
actividad tectónica.
Los conos volcánicos más importantes que se presentan en Arequipa son: Solimana, Coropuna, Andahua,
Sabancaya, Chachani, Misti y Pichu Pichu. Los tres últimos flanquean a la ciudad de Arequipa, que es
constantemente remecida por sismos de tipo tectónico o volcánico que dejan sentir sus efectos en diferentes
grados de intensidad.
Los movimientos de masa que normalmente incluyen: desprendimientos (falls), tumbamientos (toppling),
deslizamientos (slides), coladas o flujos (flow), expansión lateral (spread); para los cuales serán necesarios
trabajos de campo para detallar las zonas que presenten evidencias de dichos movimientos, dando énfasis
en los más activos.
La zona de estudio se encuentra en una zona de sismicidad media, según la zonificación por el Reglamento
Nacional de Edificaciones, considera en forma general los siguientes parámetros sísmicos de diseño para los
suelos de la zona.
CUADRO N° 01
Zona Sísmica
PARAMETROS MAGNITUD
ZONA 3
FACTOR DE ZONA (Z) 0.35
FACTOR DEL SUELO (S) 1.15
FACTOR DEL PERFIL DEL SUELO 0.6
(Tp)
FACTOR DEL PERFIL DEL SUELO 2.0
(TL)
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
3.0 INVESTIGACIONES DE CAMPO
Se realizó un total de Una (01) calicata o pozo de exploración “a cielo abierto”, designada como C-1; los cuales
fueron ubicados convenientemente y con profundidad suficiente de acuerdo a la intensidad de las cargas
estimadas en el Proyecto.
Este sistema de exploración nos permite evaluar directamente las diferentes características del subsuelo en
su estado natural.
Hasta la profundidad explorada no se encontró el nivel freático.
Calicata Profundidad m.
C-1 2.80
Los ensayos de laboratorio Estándar y Especiales, fueron realizados en el Laboratorio de Mecánica de Suelos
de CONSLABERTT E.I.R.L.; bajo las Normas de la American Society For Testing and Materials (A.S.T.M.).
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
4.2 Ensayos Especiales
De acuerdo a los trabajos de campo, ensayos de laboratorio y a la inspección realizada, se efectuó Un (01)
Perfil Estratigráfico en el terreno del Proyecto.
De acuerdo a la inspección realizada, el Área de estudio cuenta con una calicata que van desde la superficie
y en la profundidad hasta 2.80 m. en cuanto a Estudio de Suelos.
Para más detalles de la conformación del subsuelo ver el Perfil estratigráfico anexo.
De acuerdo a los trabajos de campo, ensayos de laboratorio, descripción del perfil estratigráfico,
características del proyecto y al análisis efectuado, se concluye que la Capacidad Portante del terreno es:
Calicata N° 01
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
𝑞𝑢𝑙𝑡 = 𝑐 ∗ 𝑁𝐶 + 0.5 ∗ 𝐵 ∗ 𝑌 ∗ 𝑁𝑌 + 𝑌 ∗ 𝐷 ∗ 𝑁𝑞
𝑞𝑢𝑙𝑡 = 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑢𝑙𝑡𝑖𝑚𝑎
𝑐 = 𝑐𝑜ℎ𝑒𝑠𝑖ó𝑛 𝑑𝑒𝑙 𝑚𝑎𝑐𝑖𝑧𝑜 𝑟𝑜𝑐𝑜𝑠𝑜
𝑁𝑞 = 𝑁∅ 2
∅ 2
𝑁∅ = (tan 45 + )
2
1
𝑁𝑐 = 2 ∗ 𝑁∅ 2 ∗ (𝑁∅ + 1)
1
𝑁𝑦 = 𝑁∅ 2 ∗ (𝑁∅ 2 − 1)
𝐷 = 𝑝𝑟𝑜𝑓𝑢𝑛𝑑𝑖𝑑𝑎𝑑 𝑑𝑒 𝑑𝑒𝑠𝑝𝑙𝑎𝑛𝑡𝑒
𝑦 = 𝑝𝑒𝑠𝑜 𝑣𝑜𝑙𝑢𝑚𝑒𝑡𝑟𝑖𝑐𝑜 𝑑𝑒 𝑙𝑎 𝑟𝑜𝑐𝑎
∅ = 𝑎𝑛𝑔𝑢𝑙𝑜 𝑑𝑒 𝑓𝑟𝑖𝑐𝑐𝑖ó𝑛 𝑖𝑛𝑡𝑒𝑟𝑛𝑎 𝑑𝑒𝑙 𝑚𝑎𝑐𝑖𝑧𝑜 𝑟𝑜𝑐𝑜𝑠𝑜
𝐵 = 𝑎𝑛𝑐ℎ𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑖𝑚𝑒𝑛𝑡𝑎𝑐𝑖ó𝑛
CALICATA
Unidad 1
Nɸ 3.54
Nc 17.07
Nq 12.51
Ny 21.65
D m 1.00
Y gf/cm3 2.20
ɸ grados 34.00
B m 1.00
C kgf/cm2 0.26
qu kg/cm2 5.58
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
7.0.- CONCLUSIONES Y RECOMENDACIONES
II. El suelo de la subrasante de la CALICATA 01, en la Primera Capa está conformado con material de
relleno no controlado con presencia de impurezas inorgánicas como escombros y plásticos; en la
Segunda Capa está conformado con material clasificado según SUCS como Arena Limosa
Pobremente Graduada (SP-SM) y clasificación AASHTO como A–2–4 (0), con presencia de Bolonería
considerado como Suelo tipo II Terreno Semirocoso, La Tercera Capa se considera como Suelo tipo
III Terreno rocoso – Roca Fija en el que se requerirá para su extracción explosivos o procedimientos
especiales de excavación.
IV. Se realizó el Ensayo de Compresión Simple de una muestra obtenida en campo para tener el valor
aproximado de resistencia de la roca, obteniendo un valor de 283.5 kgf/cm2.
estudio.
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
HUMEDAD NATURAL
MUESTRA SUBRASANTE
Número de capsula 6
1. Peso suelo húmedo + recipiente grs. 602.60
2. Peso suelo seco + recipiente 547.50
3. Peso Agua (1) - (2) 55.10
4. Peso recipiente 0.00
5. Peso suelo seco (2) - (4) 547.50
6. Humedad (3) x 100 / (5) % 10.06
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
OBRA MEJORAMIENTO DE LA TRANSITABILIDAD PEATONAL Y VEHICULAR DE LAS VIAS
CONECTORAS EN LOS CENTROS, POBLADOS NUEVA ISRAEL, VIRGEN DEL ROSARIO, VIRGEN
DE CHAPI, SEÑOR DE HUANCA, HEROES DEL CENEPA, LOS OLIVOS, NUEVO MILENIO,
CERRITO BELEN, PUEBLO LIBRE, AMPLIACION ATALAYA ZONA A Y B, LOS ALPES LOS
BALCONES IV ETAPA EN EL DISTRITO DE MARIANO MELGAR, PROVINCIA DE AREQUIPA”
CUI N°2194794.
SOLICITA : INGENIERO RESIDENTE, JULIO CESAR MAMANI VARGAS
FECHA : ENERO DEL 2023
TAMIZ ABERT. mm. PESO RET. %RET. %RET. AC. % Q' PASA ESPECIFICACION DESCRIPCION DE LA MUESTRA
4" 101.600 A MUESTRA : SUBRASANTE
3" 76.200 0
2 1/2" 63.500 0.0 0.00 0.00 100.00 HUM. NATURAL : 10.06
2" 50.800 129.3 2.82 2.82 97.18 100 TAMAÑO MAX. : 2"
1 1/2" 38.100 62.1 1.35 4.18 95.82 PESO TOTAL : 4584.00 gr.
1" 25.400 45.3 0.99 5.16 94.84 MATERIAL : TERRENO NATURAL
3/4" 19.050 84.4 1.84 7.00 93.00 LIMITE LIQUIDO : 23.1
1/2" 12.700 113.9 2.48 9.49 90.51 INDICE PLÁSTICO : NP
3/8" 9.525 98.8 2.16 11.64 88.36 30 - 65 CLASIFIC. SUCS : SP-SM
1/4" 6.350 181.1 3.95 15.60 84.40 CLASI. AASHTO : A-2-4 ( 0 )
#4 4.760 107.1 2.34 17.93 82.07 25 - 55 GRAVA = 17.93%
# 10 2.000 38.7 5.80 23.73 76.27 15 - 40 FINOS = 82.07%
# 20 0.840 69.3 10.39 34.12 65.88 CU : 9.17
# 40 0.420 70.9 10.63 44.75 55.25 8 - 20 CC : 0.59
# 80 0.177 115.7 17.34 62.09 37.91
# 100 0.149 59.0 8.84 70.94 29.06 OBSERVACIONES:
# 200 0.074 118.6 17.78 88.71 11.29 2-8 547.50
< # 200 75.3 11.29 100.00 0.00
547.50 100.00
CURVA GRANULOMETRICA
2" 1.5" 1" 3/4" 548
1/2" 3/8" 1/4" 4 6 8 10 12 16 20 30 40 50 80 100 200
100
2" 1.5" 1" 3/4" 1 /2" 3/8" 1/4" 4 8 10 16 30 40 50 100 200
CURVA MUESTRA 100
Series4 90
CURVA MUESTRA
RANGO INFERIOR
RANGO SUPERIOR 90
Series4 80
Series5
80
70
% QUE PASA EN PESO
70
% QUE PASA EN PESO
60
60
50 50
40
40
30
30
20
20
10
10
0
0.01
1.00
0.10
100.00
10.00
MILIMETROS 0
10.00
100.00
1.00
0.10
0.01
MILIMETROS
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
OBRA MEJORAMIENTO DE LA TRANSITABILIDAD PEATONAL Y VEHICULAR DE LAS VIAS
CONECTORAS EN LOS CENTROS, POBLADOS NUEVA ISRAEL, VIRGEN DEL ROSARIO, VIRGEN
DE CHAPI, SEÑOR DE HUANCA, HEROES DEL CENEPA, LOS OLIVOS, NUEVO MILENIO,
CERRITO BELEN, PUEBLO LIBRE, AMPLIACION ATALAYA ZONA A Y B, LOS ALPES LOS
BALCONES IV ETAPA EN EL DISTRITO DE MARIANO MELGAR, PROVINCIA DE AREQUIPA”
CUI N°2194794.
SOLICITA : INGENIERO RESIDENTE, JULIO CESAR MAMANI VARGAS
FECHA : ENERO DEL 2023
30
% De Humedad
25
20
15
10
10.0 15 25 30 35 100.0
Nº De Golpes
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
ENSAYO DE COMPRESION SIMPLE
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
PERFIL ESTRATIGRAFICO
OBRA : MEJORAMIENTO DE LA TRANSITABILIDAD PEATONAL Y VEHICULAR DE LAS VIAS CONECTORAS
EN LOS CENTROS, POBLADOS NUEVA ISRAEL, VIRGEN DEL ROSARIO, VIRGEN DE CHAPI, SEÑOR
DE HUANCA, HEROES DEL CENEPA, LOS OLIVOS, NUEVO MILENIO, CERRITO BELEN, PUEBLO LIBRE,
AMPLIACION ATALAYA ZONA A Y B, LOS ALPES LOS BALCONES IV ETAPA EN EL DISTRITO DE
MARIANO MELGAR, PROVINCIA DE AREQUIPA”, CUI N°2194794.
SOLICITA : INGENIERO RESIDENTE, JULIO CESAR MAMANI VARGAS
FECHA : ENERO DEL 2023
CALICATA : 01
55 cm
60 cm
65 cm
70 cm
80 cm
90 cm
100 cm Material con clasificacion SUCS : SP - SM
140 cm de boloneria
145 cm
150 cm
160 cm
170 cm
180 cm
190 cm
200 cm
210 cm
220 cm TERRENO Material Rocoso
230 cm ROCOSO
240 cm
250 cm
260 cm
270 cm
280 cm
observacion:
el estudio se realizo con el material que pasa la malla 3"
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
PANEL FOTOGRAFICO
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
FOTOGRAFIA 3: Técnico procediendo con la medición de la calicata - Fuerte Cenepa.
Av. Mariscal Castilla 1227 Urb. Santa Rosa – Mariano Melgar - Arequipa (054) 592790 - Mov. 972678395
RUC: 20604438331 Email: conslabertt@gmail.com
FOTOGRAFIA 4: Ensayo de Compresión Simple - Fuerte Cenepa.
