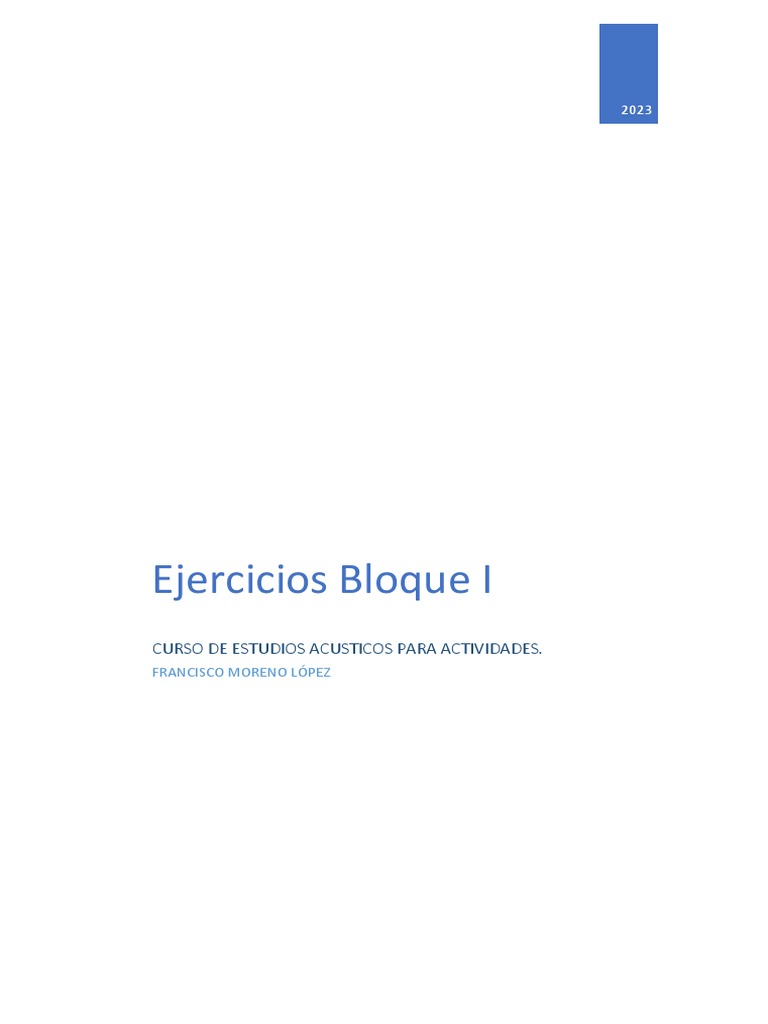

2023

Ejercicios Bloque I
CURSO DE ESTUDIOS ACUSTICOS PARA ACTIVIDADES.
FRANCISCO MORENO LÓPEZ
 EJERCICIO BLOQUE 1.

1. Una alarma omnidireccional (fuente de ruido puntual) genera un nivel

de presión sonoro de 100 dB a 1 metro de distancia. Calcula, indicando
la unidad:
a) El nivel de presión sonora a 8 metros.
b) El nivel de potencia acústica de la alarma en dB.
Planteamiento:
En ausencia de datos, se entiende que la superficie de incidencia de la
fuente puntual es de tipo esférica, sin planos reflectantes en los que incida
dicha señal sonora.
Soluciones:
a) Entendemos que la propagación de la señal acústica o sonora es en
campo libre, por lo tanto aplicaremos la formula:
𝐿 =𝐿 , − 10 log 𝑑 − 𝐾.

Donde:

Lpd: Nivel de presión sonora en el punto que queremos medir dicha señal.

Lw, 1m: Nivel de presión sonora conocido a una distancia de 1 metro en

nuestro caso.

d: Distancia desde el punto en el cual conocemos la presión sonora hasta

el punto de recepción de la señal, donde queremos medir la presión de
esa señal. En nuestro caso, 7 m

K: Factor de direccionabilidad, que al ser de tipo esférico será de 11.

Por lo tanto, sustituyendo valores:

𝐿 = 100 𝑑𝐵 − 10 log 7 − 11 = 𝟕𝟓 𝒅𝑩.

b) El nivel de presión sonora de la señal acústica es medido a una distancia

de 1 m, por lo tanto, de nuevo aplicando la formula de propagación de
la señal sonora en campo libre, podremos tener la siguiente expresión:
𝐿 = 𝐿 , + 10 log 𝑑´ + 𝐾.
Donde en esta formula:
Lw: Nivel de presión sonora en el lugar del punto de emisión.
d´: 1 m.
Sustituyendo valores:
𝐿 = 100 + 10 log 1 + 11 = 𝟏𝟏𝟏 𝒅𝑩

ESTUDIOS ACÚSTICOS PARA ACTIVIDADES [1]

 EJERCICIO BLOQUE 1.

2. La inspección sonora en el exterior de una vivienda rodeada por

diferentes fuentes de ruido:
- Un compresor de una obra localizado a 15 metros, emitiendo Lw =
85 dB
- Un taller de coches a 25 metros de distancia, que fue inspeccionado
por un técnico municipal y determinó que su nivel de presión a 5
metros era de 75 dB
- Una avenida de dos carriles con tráfico constante.
El ensayo se realizó con las 3 fuentes funcionando al mismo tiempo y
se obtuvo un nivel de presión sonora de 72 dB. Determina, cual es el
nivel sonoro emitido únicamente por la avenida de tráfico constante.

Planteamiento:
 En ausencia de datos en el enunciado, podemos decir, que tanto la
casa, como el resto de focos de emisiones acústicas se encuentran
en el mismo plano, por lo tanto, podemos decir que las fuentes
inciden en una superficie semiesférica, siendo el plano de la cota
cero en el que se ubican los distintos focos y la casa el único plano
reflectante.
 Se desprende del enunciado, que lo que se trata de calcular es el
nivel de ruido de fondo de la medición que se ha realizado,
entendiendo este, como el nivel de presión acústica provocado por
la avenida.
 La propagación del sonido, en todos los focos de emisión será del
tipo de Campo Libre.

Solución:

Del ensayo acústico realizado en la casa de 72 dB, habrá que deducir

el nivel de presión acústica originado por la avenida, por lo tanto si:
𝐿 =𝐿 +𝐿 +𝐿 →𝐿 =𝐿 −𝐿 −𝐿 .

Se tratará ahora de conocer exactamente cada uno de estos valores, en

relación con la distancia a la casa.

Ltaller: El taller esta a una distancia de 25 metros respecto de la casa, y

tiene realizado un estudio acustico donde la presión o nivel de presión
sonora de dicha actividad es de 75 dB a 5 metros de distancia.

Por lo tanto aplicando la formula de propagación del sonido en campo

libre, la distancia aplicar en nuestro caso es de 20 m.
𝐿 = 75 − 10 log 20 − 8 = 40,9 𝑑𝐵.

ESTUDIOS ACÚSTICOS PARA ACTIVIDADES [2]

 EJERCICIO BLOQUE 1.

Lcompr: en este caso el dato, es directamente el nivel de presión sonora

del compresor, en el mismo punto donde el compresor esta
trabajando. Por lo tanto el nivel de presión de dicho compresor será el
calculo de la propagación del sonido en campo libre, con una distancia
de 15 m
𝐿 = 85 − 10 log 15 − 8 = 53,4 𝑑𝐵.

Por lo tanto, para calcular Lcasa, aplicaremos las formulas relativas a la

resta logarítmica de nivel de presión sonora:

𝑳𝑨𝒗𝒅𝒂 = 10 log 10 − 10 − 10
, , , ) = 𝟕𝟏, 𝟗 𝒅𝑩.
= 10 log(10 − 10 − 10

3. En un restaurante, un señor recibe un nivel de presión sonora de

fondo de 75 dB a 250 Hz, y una señal sonora de un comensal que emite
60 dB a 1.000 Hz.
a) Calcula los niveles sonoros ponderados en dBA del ruido de fondo
y de la señal sonora.
b) Calcula el nivel compuesto del ruido de fondo y la señal sonora,
tanto en nivel físico dB como en nivel ponderado dBA.
c) Si inicialmente el comensal se halla a 1,5 metros del señor, a qué
distancia tiene que posicionarse para que la señal sonora de ambas
fuentes de ruido sea de 70 dBA.

Soluciones:
a) Planteamiento: Se aplica en este caso la red de ponderación A, para
cada una de las frecuencias:
Lfondo= 75 dB -8,6 = 66,4 dBA.
Lcomen=60 + 0 = 60 dBA.
b) Nivel compuesto del ruido de fondo y Señal de comensal a nivel físico:
Lp,d=Lfondo+Lcomen = 10 · 𝐿𝑜𝑔 10 + 10 = 10 · 𝐿𝑜𝑔 (10 ,
+
10 ) = 𝟕𝟓, 𝟏 𝒅𝑩.
Nivel Compuesto del ruido de fondo y Señal del comensal a nivel
ponderado:
LA,p.d=LA,fondo+LA,comen= 10 · log(10 , + 10 ) = 𝟔𝟕, 𝟐 𝒅𝑩𝑨
c) Planteamiento: el nivel de propagación del sonido será de tipo de
campo libre, y de tipo semiesférico. Puesto que el comensal está a 1,5
m de distancia, lo primero será calcular el nivel de potencia sonora del
comensal, mediante la formula anteriormente descrita:

ESTUDIOS ACÚSTICOS PARA ACTIVIDADES [3]

 EJERCICIO BLOQUE 1.

𝐿 = 60 + 10 log 1,5 + 8 = 𝟕𝟏, 𝟓 𝒅𝑩

La suma de esta señal a una distancia determinada del comensal, y el
ruido de fondo será de 70 dBA.
Por lo tanto:
70 dBA=LA,fondo+L´A,comen = → 𝐿´ , = 70 𝑑𝐵𝐴 − 𝐿 . Siendo
L´A,comen, el nuevo nivel de presión sonora del comensal, modificando
su distancia respecto del señor.
,
. ) = 𝟔𝟕, 𝟓 𝒅𝑩.
𝑳´𝑨,𝒄𝒐𝒎𝒆𝒏 = 10 log 10 − 10 = 10 log(10 − 10
Si:
𝐿´ , =𝐿 − 10 · log 𝑑´ − 8 → 𝐿 − 𝐿´ , −8
= 10 · log 𝑑´ = 71,5 − 67,5 − 8
4
= −4; log 𝑑´ = − = −0,4; 𝑑´ = 10 , → 𝑑´ = 10 ,
10
= 0,63 𝑚 = 𝟔𝟑 𝒄𝒎.
4. La siguiente tabla muestra los niveles de presión sonora en dB en
banda de octava durante 5 instantes de 1 segundo cada uno, según
estos valores determinar:
a) Leq,5s (en dB)
b) LAeq,5 (en dBA).
c) Curvas NR y NC correspondientes al espectro (Tabla de Excel).
Bandas de Octava
Instante t 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz
1 52,1 57.9 62,4 61 68,5 66.2
2 55,2 58,4 65,8 61,4 70,2 66,2
3 53,7 57,5 65 62,2 70,4 66
4 55,6 60,1 64,2 62,1 71 64,9
5 54,1 59,2 63,1 62 69,8 69,8

Soluciones:

a) Leq,5s (en dB).

Puesto que la unidades expresadas son en dB, la solución será en dB.

Primero calculamos el valor global de cada instante teniendo en cuenta

sus valores del espectro de frecuencias, determinado por la expresión:

, ·
𝐿 = 10 · log 10

Después del cálculo obtenemos los diferentes niveles de presión para los
distintos instantes de medición.

ESTUDIOS ACÚSTICOS PARA ACTIVIDADES [4]

 EJERCICIO BLOQUE 1.

Instantes
1 2 3 4 5
Lglobal 71,8 73,2 73,1 73,3 73,8

Una vez determinados los niveles globales por instantes, determinamos la

Leq,5s, mediante la expresión:

1 , ·
𝐿 , = 10 · log · 10 ,
𝑁

𝑡 −𝑡 5−1
𝑠𝑖𝑒𝑛𝑑𝑜 𝑁 = = =4
∆𝑡 1
Resultando una Leq,5s = 72,3 dB.

b) LAeq,5s en dBA.

Para usar las unidades dBA, lo lógico es pasar primero todo el espectro
mostrado, a dBA, un después realizar el Valor global del espectro en cada
instante, ya referenciado en dBA.

Usando la curva de ponderación A, obtenemos que:

Bandas de Octava (en dBA)
Instante t 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz
1 36 49,3 59,2 61 69,7 63,2
2 39,1 49,8 62,60 61,4 71,4 63,2
3 37,6 48,9 61,8 62,2 71,6 67
4 39,5 51,50 61 62,1 72,2 65,9
5 38 50,6 59,9 62 71 70,8

Instantes
1 2 3 4 5
LAglobal 71,3 72,8 73,6 73,7 74,4

Atendiendo a estos valores, el resultado de LAeq,5s será de:

LAeq,5s=71,8 dBA

c) Curvas NR y NC.

Curva NR-70

Curva NC-65

5. Determina el Área de absorción equivalente de un sala de 5x7x2,3 con

suelo de hormigón y placas de escayola en paredes y techo (ver tabla

ESTUDIOS ACÚSTICOS PARA ACTIVIDADES [5]

 EJERCICIO BLOQUE 1.

7). Propón acciones sobre la misma para conseguir un Tr (1KHz)* ≤

0,5s

Soluciones.

Ante la falta de documento grafico de la sala, entendemos que las medidas

de la estancia serán las siguientes:

5 m, Ancho de la Sala (parades laterales cortas)

7 m, Profundidad de la Sala (Parades laterales largas)

2,3 m Altura de la sala (desde el suelo al techo).

Areas de las Material Coeficiente

distintas de absorción
superficies (m2) del material a
1Khz.
Techo 35 Escayola 0,04
Suelo 35 Hormigón 0,02
Paredes Largas 16,1 Escayola 0,04
Paredes Cortas 11,5 “ “

Aplicamos la Formula:

𝐴 = 𝛼 ·𝑆

= (35 · 0,04) + (35 · 0,02) + 2 · (16,1 · 0,04) + 2

· (11.5 · 0,04) = 1,4 + 0,7 + 1,28 + 0,92 = 𝟒, 𝟑 𝒎𝟐

Calcularemos ahora el tiempo de reverberación, sabiendo la superficie de

absorción equivalente, usando la formula:
𝑉 80,5
𝑇, = 0,16 · = 0,16 · = 2,99 𝑠 ≈ 3 𝑠.
𝐴 4,3

Necesitamos tener un tiempo de reverberación inferior a 0,5 segundos, por

lo tanto, usando la formula anterior, tendríamos que tener una superficie
de abosorción equivalente superior a: 25,76 m2

Si en las paredes largas introducimos en lugar de placas de escayola,

paneles de fibra de vidrio, obtendremos ya una superficie de
absorción equivalente, solo en esas dos parades de 25,76 m2, y
dejando el resto como esta, obtendríamos una superficie de

ESTUDIOS ACÚSTICOS PARA ACTIVIDADES [6]

 EJERCICIO BLOQUE 1.

Absorción equivalente de A, de 28,78 m2, obteniendo por tanto un

tiempo de reverberación, Tr1KHz, de 0,44 s.
