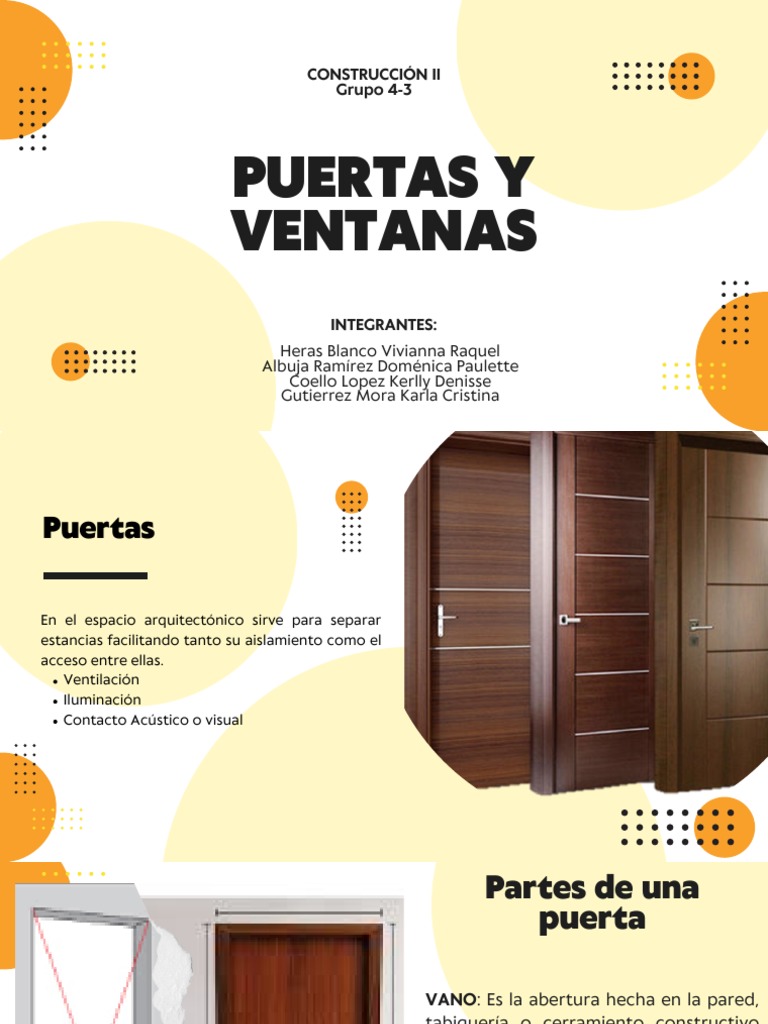

CONSTRUCCIÓN II

Grupo 4-3

PUERTAS Y
VENTANAS
INTEGRANTES:
Heras Blanco Vivianna Raquel
Albuja Ramírez Doménica Paulette
Coello Lopez Kerlly Denisse
Gutierrez Mora Karla Cristina
Puertas

En el espacio arquitectónico sirve para separar

estancias facilitando tanto su aislamiento como el
acceso entre ellas.
Ventilación
Iluminación
Contacto Acústico o visual
 Partes de una
puerta

VANO: Es la abertura hecha en la pared,

tabiquería o cerramiento constructivo
para permitir el paso.
PUERTA: Es el elemento móvil que se
abre y cierra por el usuario. Tiene dos
partes el marco ( inmóvil /fija) y el
elemento móvil que es hoja en sí.
 Marco
Elemento constructivo que se fija al vano empotrándose
en la pared.
Soporte para la puerta
LLI (soporte y base del eje giro de la puerta)
LLD ( base para el cierre de puerta)
Elemento decorativo

Puerta
Elemento constructivo móvil que cierra el paso a través del
vano y se une al marco a través de las bisagras en caso de
puertas batientes o sistemas de rieles en el caso de las
puertas correderas.
dos superficies (caras interior y exterior)
Medidas del vano donde se
instalará la puerta
1: Cm / Ancho de vano
2: Cm / Alto de vano
3: Cm / Ancho de tabique
4: Cm / Alto de puerta
5: Cm / Ancho depuerta
6: Cm / Grosor de puerta

Medidas de puertas
recomendadas (cm)
Alto: 191 -203
– 211 (puertas de
paso y entrada)
Ancho: 42,5 (fijo) 62,5 – 72,5
– 82,5 (paso y entrada)
Grueso: 3,5 (paso) / 4,5
(entrada)
 Ventanas
Es uno de los elementos con mayor importancia
dentro de la fachada.
Relación entre el interior y el exterior del
edificio,
Separación entre ambos
 Partes de una ventana
Dintel: Zona horizontal del muro referida a la parte superior de la
ventana.
Jambas: Zona vertical del hueco.
Mocheta: Pequeña apertura en el interior del muro para la
instalación de la ventana.
Alféizar: Parte horizontal del muro referida a la zona inferior de la
ventana.

Precerco: Sirve para facilitar la inserción de la ventana.

Bastidor: Donde se colocan y maniobran las hojas.
Durmiente: Pieza vertical de la hoja que recibe al batiente.
Batiente: Elemento vertical de la hoja que solapa sobre el
cerco.
Hoja: Bastidor que posee un cristal o un panel.
Cerco: Está en contacto directo con el muro.
Peinazo: Pieza que subdivide un papel o un vidrio.
Travesaño: Elemento horizontal integrado en cualquier zona
de la ventana.
Toma de medidas en ventanas
Instalación de una
ventana
Herramientas Materiales
Huincha de medir Sellante acrílico con fungicida
Cuchillo cartonero Estuco exterior saco 45 kg Topex
Destornillador Ventana PVC1, 100x100cm Beagle Windows
Pulverizador Espuma Poliuretano Sika
Mascarilla
Guantes
Espátula
Llana
Pistola caliente para silicona
Brocas
Instalación de una
ventana
1.REPARAR VANO 3.MARCAR LAS PERFORACIONES

2.NIVELAR LA VENTANA 4.FIJAR LA VENTANA

5.RELLENAR EL ESPACIO 7.HACER EL ALFEIZAR

6.SELLAR LAS JUNTURAS 8.TIEMPO DE CURADO

 https://www.youtube.com/w
atch?v=Rp4wOPVYW-4

RECUBRIMIENTO DE SIDING
FLASHING O BOTA AGUAS
Instalación de una
puerta

Herramientas Materiales
Martillo Tarugos
Huincha de medir Tornillos 1 1/42 12 unidades
Formón Juego marco pino para puerta
Nivel de burbuja Puerta
Sierra circular Kit cerradura pomo
Broca madera
Broca copa (medida según chapa)
Broca paleta (medida según chapa)
Instalación de una
puerta
1.COMPROBAR ENCUADRE 3.CORTAR TABLAS DEL MARCO

2. MEDIR MARCO 4.ARMAR EL MARCO

5.VERIFICAR NIVEL 7.FIJACIÓN DEL MARCO

6..PERFORACIONES 8.DISTANCIA DE LAS VISAGRAS

9.HACER REBAJES 11.CALADOS EN EL MARCO

10.FIJAR VISAGRAS 12.INSTALAR PUERTA

 https://www.youtube.com/wa
tch?v=ovQ_GaUhiIk
13.MARCAR PLANTILLA 15.REBAJES

14. HACER PERFORACIONES 16.COLOCAR CERRADURA

Características de la
ventana
Nos pone en contacto con el ambiente exterior
Nos protege de las inclemencias del tiempo y
ambiente como: el agua, el viento, el polvo, el
ruido, etc.
Permite la entrada de la luz natural.
Las ventanas pueden diseñarse con diferentes
alternativas

Tipologías de Ventana
Según el material de su perfil:
Tipologías de Ventana
Según el cristal utilizado:
Tipologías de Ventana
Según su apertura:
Tipologías de Puertas
Según su apertura:
Aspectos constructivos
para el vano de puertas
y ventanas

DEFINICIÓN DE VANO
Se refiere al espacio que se deja en la
construcción para indicar la ubicación de
puertas y ventanas en interiores y exteriores.

USOS

Toma su nombre según el uso que se le dará.

Arcada, tragaluz, ventana, puerta, buhardillas,
etc.
Aspectos
constructivos - vano
Los vanos debilitan la estabilidad de los muros.
Por lo tanto se utiliza dintel.
Los vanos para ventanas no deben tener una
longitud mayor a 1.2m ni más del 1/3 de la
longitud de la fachada.
La longitud del muro entre los vanos y entre
los vanos y el borde de los muros debe ser 1/3
de la altura del muro pero no menor a 1m.
El ancho de los vanos debe ser un múltiplo del
ancho de un ladrillo.
Vanos de tamaño que reduzcan al mínimo el
corte de los ladrillos.
El espesor de las jambas debe sujetarse a las
dimensiones de los ladrillos.
Aspectos constructivos
para el vano de puertas
y ventanas

DEFINICIÓN DE DINTEL
Elemento horizontal ubicado en la parte
superior de donde se encuentran las puertas y
ventanas.

USOS Y ASPECTO CONSTRUCTIVO

Se encarga de cubrir el espacio existente entre
las dos jambas, absorve esfuerzos superiores
trabajando de manera similar a una viga.
La longitud de apoyo del dintel en cada extremo
no debe ser menor de 10 cm o 1/10 de la luz.
Se recomienda 30 cm para cada extremo.
Proceso constructivo -
dintel
Dintel de 1.5 m de
longitud, 15 cm de ancho Dobleces de 90° en las
Se habilitan varillas
y de altura. varillas longitudinales.
longitudinales y estribos
Varillas longitudinales de Estribos a 135° y no
teniendo en cuenta 2.5 de
1.45 cm y estribos de 10x menor a 6,5 cm.
recubrimiento.
10 con separación de 20
cm.

Se coloca la cimbra para

El curado se realiza
rellenar la armadura del Para el relleno se prepara añadiendo agua.
dintel. concreto de 150kg/cm2 1:30 a 5 horas inicia
Para sujetar la cimbra se de resistencia. rigidización.
utiliza alambre y Se coloca añadiendo agua 30 al 40 % 3 días.
separadores. a la cimbra. 50 al 70 % 7 días.
100% 28 días.
 Precios aproximados de metro cuadrado por ventana y puerta corrediza

Proveedores de ventanas y
puertas en Ecuador
PUERTAS
EDIMCA CONSTRUEX IDEPROEC
Marketplace de Especializados en la
Trabajos en madera. productos de fabricación de puertas
Fabricación a la medida. construcción. cortafuego y de
Bisagras hidráulicas. Amplio catálogo seguridad.
Rápida instalación. Cortafuego, bodega, Uso industrial.
madera sólida, seguridad,
etc.

VENTANAS

SETECO VENTANESA
Aluminio y vidrio para Ventanas a medida con la
construcción. mejor madera
Distribuidores autorizados ecuatoriana.
de perfilería de aluminio Bajo normas y tecnología
cedal. europea.
 PREGUNTAS
¿Cuáles son las partes móvil e inmóvil que componen una puerta? ¿Es necesario nivelar una ventana antes de atornillarla?
a) Marco y Hoja a) Verdadero
b Hoja y Dintel b Falso
c) Marco y Vano Para comprobar el encuadre de una puerta se deben medir:
d) Vano y Hoja a) Las diagonales
b ) El lateral izquierdo
¿Qué nos proporciona una ventana? c) El lateral derecho
a) Diseño, ventilación, luz, visión, belleza, ruido d) El dintel
b )Aislamiento, seguridad, diseño, ventilación, luz, visión ¿En qué ángulo se recomienda cortar las uniones del marco de una puerta?
c) Inseguridad, Aislamiento, Ventilación, luz, visión a) 90º
d) Aislamiento, diseño, luz, visión b ) 45º
c) 30º
¿Cuál es la función del dintel? d) 60º
a) Soportar cargas superiores y transferirlas a elementos verticales
Los vanos para ventanas no deben tener una longitud...
b) Sostener el peso de toda la estructura.
a) Mayor a 1.20 m, y no más de 1/3 de la longitud de la fachada.
c) Soportar cargas horizontales.
b) Menor a 1.20 m, e igual a 1/3 de la longitud de la fachada.
d) Soportar peso de la cubierta.
c) Igual a 1.20 m, y mayor a 1/3 de la longitud de la fachada.
d) Menor a 1.20 m, y mayor a 1/3 de la longitud de la fachada.
¿En qué día la rigidización del dintel se encuentra al 100%?
a) 30
Estos son vidrios con dos cristales separados por una cámara de aire sellada
b) 15
herméticamente para aumentar el aislamiento térmico:
c) 7
a) Vidrio templado
d) 28
b) Vidrio con cámara
c) Vidrio monolítico
¿Qué medida se recomienda para los extremos de un dintel?
d) Vidrio bajo-emisivo
a) 50 cm
b) 30 cm
c) 40 cm
d) 20 cm
 PREGUNTAS
¿Cuáles son las partes móvil e inmóvil que componen una puerta? ¿Es necesario nivelar una ventana antes de atornillarla?
a) Marco y Hoja a) Verdadero
b Hoja y Dintel b Falso
c) Marco y Vano
d) Vano y Hoja Para comprobar el encuadre de una puerta se deben medir:
a) Las diagonales
b ) El lateral izquierdo
¿Qué nos proporciona una ventana?
c) El lateral derecho
a) Diseño, ventilación, luz, visión, belleza, ruido
d) El dintel
b )Aislamiento, seguridad, diseño, ventilación, luz, visión
c) Inseguridad, Aislamiento, Ventilación, luz, visión
¿En qué ángulo se recomienda cortar las uniones del marco de una puerta?
d) Aislamiento, diseño, luz, visión a) 90º
b ) 45º
¿Cuál es la función del dintel? c) 30º
a) Soportar cargas superiores y transferirlas a elementos verticales d) 60º
b) Sostener el peso de toda la estructura.
Los vanos para ventanas no deben tener una longitud...
c) Soportar cargas horizontales.
a) Mayor a 1.20 m, y no más de 1/3 de la longitud de la fachada.
d) Soportar peso de la cubierta. b) Menor a 1.20 m, e igual a 1/3 de la longitud de la fachada.
c) Igual a 1.20 m, y mayor a 1/3 de la longitud de la fachada.
¿En qué día la rigidización del dintel se encuentra al 100%? d) Menor a 1.20 m, y mayor a 1/3 de la longitud de la fachada.
a) 30
b) 15 Estos son vidrios con dos cristales separados por una cámara de aire sellada
c) 7 herméticamente para aumentar el aislamiento térmico:
d) 28 a) Vidrio templado
b) Vidrio con cámara
¿Qué medida se recomienda para los extremos de un dintel? c) Vidrio monolítico
a) 50 cm d) Vidrio bajo-emisivo

b) 30 cm
c) 40 cm
d) 20 cm
Referencias Bibliográficas
Construcción, F. L (s.f.). Diccionario de la construcción. Obtenido de Vano: https://www.diccionariodelaconstruccion.com/instalaciones-
cerramientos-y-acabados/acabados/vano
Instituto Ecuatoriano de Normalización (INEN). Código práctico ecuatoriano. CPE INEN 5 Parte 4: 1984. Código ecuatoriano de la
construcción mampostería de ladrillo. Quito.
Pérez Porto, J., Gardey, A. (23 de mayo de 2017). Definición de dintel - Qué es, Significado y Concepto. Definicion.de. Última actualización
el 9 de julio de 2018. Recuperado el 28 de enero de 2023 de https://definicion.de/dintel/
edimca. (s.f.). edimca. Obtenido de Puertas: https://edimca.com.ec/puertas.html
Construex. (s.f.). Construex. Obtenido de Pisos, paredes, puertas: https://construex.com.ec/categorias/pisos_paredes_puertas
ideproec. (s.f.). ideproec. Obtenido de https://www.ideproec.com/index.php/inicio
Seteco. (s.f.). Seteco. Obtenido de https://www.setecoecuador.com/sistemas-arquitectonicos-cedal/ventana-proyectable.html
ventanesa. (s.f.). ventanesa. Obtenido de https://ventanesa.com/productos/
Partes de la puerta. (2017, abril 18). Partesdel.com; Partesdel.com. https://www.partesdel.com/partes_de_la_puerta.html
Cómo tomar las medidas de puertas en block para presupuestos. (s/f). Puertasjemofer.com. Recuperado el 30 de enero de 2023, de
https://www.puertasjemofer.com/como-tomar-medidas-puertas-block
Urbania Construcción - Tipo de Ventanas. (n.d.). Urbania Construcción. Retrieved January 29, 2023, from
https://www.urbaniaconstruccion.com/2020/04/29/tipos-de-ventanas/
asoma. (2018, enero 22). Partes de la ventana de madera. Asoma - Asociación nacional de fabricantes de ventanas de madera y mixtas
madera aluminio. https://www.asomatealaventana.org/partes-la-ventana-madera/
La importancia de la ventana en la arquitectura. (s/f). Itesal Ventanas. Recuperado el 30 de enero de 2023, de
https://www.itesalventanas.es/noticias/la-importancia-de-la-ventana-en-la-arquitectura.198.html
Decoracion, I. Y. (2022, May 19). Tipos de puertas. Arquitectura Y Reforma. https://www.arquitecturayreforma.com/tipos-puertas/
