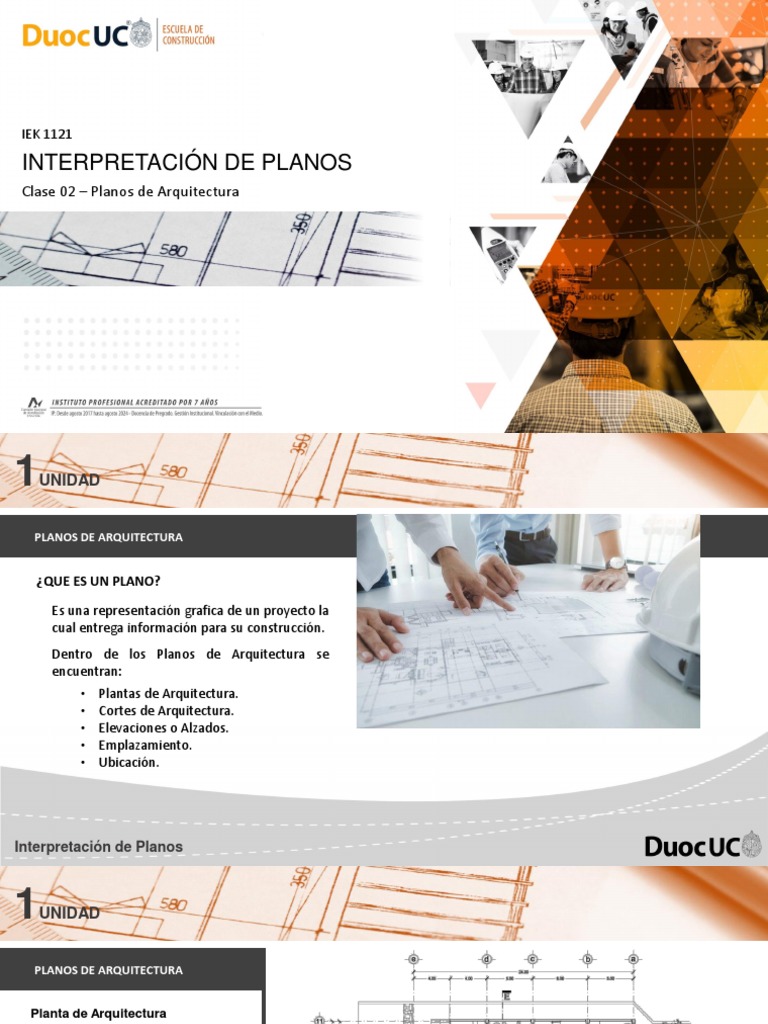

IEK 1121

INTERPRETACIÓN DE PLANOS
Clase 02 – Planos de Arquitectura
1 UNIDAD

PLANOS DE ARQUITECTURA

¿QUE ES UN PLANO?

Es una representación grafica de un proyecto la

cual entrega información para su construcción.
Dentro de los Planos de Arquitectura se
encuentran:
• Plantas de Arquitectura.
• Cortes de Arquitectura.
• Elevaciones o Alzados.
• Emplazamiento.
• Ubicación.

Interpretación de Planos
1 UNIDAD

PLANOS DE ARQUITECTURA

Planta de Arquitectura

Las plantas son dibujos de

proyecciones ortogonales sobre un
plano de cuadro horizontal.
Representan objetos, edificios o
espacios vistos desde arriba.

Interpretación de Planos
1 UNIDAD

PLANTA DE ARQUITECTURA

Interpretación de Planos
1 UNIDAD

PLANTA DE ARQUITECTURA

En todas las plantas de arquitectura deben

identificarse recintos, mobiliario y destino. También es
posible diferenciar entre muros y tabiques, a través del
espesor de éstos.

La Ordenanza General de Urbanismo y

Construcciones establece que la escala 1:50 es
optima para su representación.

• Plano de planta primer piso.

• Plano de planta segundo piso.
• Plano de cubierta.

Interpretación de Planos
1 UNIDAD

PLANTA DE CUBIERTA

Es la vista superior del proyecto que representa la

forma, volumen y materiales de la cubierta.

Puede ir incluida en el plano de emplazamiento, a

escala 1:200.

Este dibujo debe indicar la orientación la las aguas,

y su porcentaje de inclinación

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

ELEVACIÓN O ALZADO

Las elevaciones corresponden a las vistas de la

envolvente exterior de una construcción. Tienen
directa relación y se basan en las plantas de una
vivienda o edificio.

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

CORTE DE ARQUITECTURA

Un corte es la proyección ortogonal de un objeto tal

como lo veríamos si hubiera sido cortado por un
plano de intersección. Enseña el objeto abierto,
descubriendo su constitución, composición o
estructura interna.

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

OBJETIVOS

❑ Reconocer planos de arquitectura.

❑ Interpretar planos de arquitectura y estructuras de

construcción, de acuerdo a normas técnicas y
gráficas.

Interpretación de Planos
1 UNIDAD

CORTE CONSTRUCTIVO

Interpretación de Planos
1 UNIDAD

ESCANTILLON

Los escantillones son un tipo de corte, el

cual muestra una sección de un eje.

Este tipo de dibujo entrega gran

información ya que muestra terreno,
fundación, materialidad de muro, tipo de
techumbre, etc.

Estos cortes son a escala 1:10, 1:5.

El escantillón nació con el fin de mostrar

el tipo de aparejo que tenia un muro.

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

DETALLE O SECCION CONSTRUCTIVA

Los detalles constructivos son dibujos o

esquemas que ayudan a entender el proyecto
en su etapa de ejecución.

Estos dibujos muestran elementos

importantes del proyecto, como representación
de los materiales y su modo de colocación.

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

EMPLAZAMIENTO

El plano de emplazamiento es un plano de planta

de la edificación que muestran la ubicación del
proyecto dentro del terreno y su entorno más
cercano: vías principales, vecinos, etc. La norma
establece debe ser escala 1:200.

Debe además tener información relevante como

deslindes.
Construcciones existentes o previas
Accesos y caminos.

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
1 UNIDAD

UBICACIÓN

Los planos de acceso indican cómo llegar al

proyecto, locomoción y las avenidas y calles
aledañas principales.

Veamos este ejemplo de plano de ubicación,

en el cual se observan los lugares más
conocidos del perímetro del proyecto

Interpretación de Planos
1 UNIDAD

Interpretación de Planos
IEK 1121

INTERPRETACIÓN DE PLANOS
Clase 02 – Planos de Arquitectura
