1.1.1.

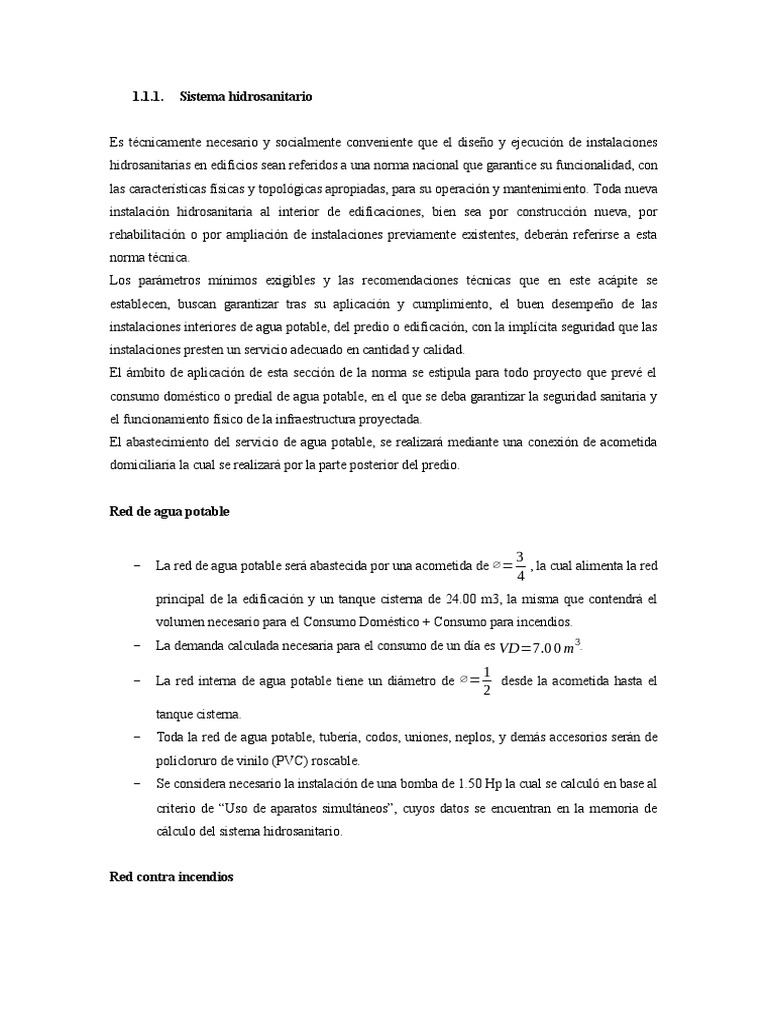

Sistema hidrosanitario

Es técnicamente necesario y socialmente conveniente que el diseño y ejecución de instalaciones

hidrosanitarias en edificios sean referidos a una norma nacional que garantice su funcionalidad, con
las características físicas y topológicas apropiadas, para su operación y mantenimiento. Toda nueva
instalación hidrosanitaria al interior de edificaciones, bien sea por construcción nueva, por
rehabilitación o por ampliación de instalaciones previamente existentes, deberán referirse a esta
norma técnica.
Los parámetros mínimos exigibles y las recomendaciones técnicas que en este acápite se
establecen, buscan garantizar tras su aplicación y cumplimiento, el buen desempeño de las
instalaciones interiores de agua potable, del predio o edificación, con la implícita seguridad que las
instalaciones presten un servicio adecuado en cantidad y calidad.
El ámbito de aplicación de esta sección de la norma se estipula para todo proyecto que prevé el
consumo doméstico o predial de agua potable, en el que se deba garantizar la seguridad sanitaria y
el funcionamiento físico de la infraestructura proyectada.
El abastecimiento del servicio de agua potable, se realizará mediante una conexión de acometida
domiciliaria la cual se realizará por la parte posterior del predio.

Red de agua potable

3
- La red de agua potable será abastecida por una acometida de ∅= , la cual alimenta la red
4
principal de la edificación y un tanque cisterna de 24.00 m3, la misma que contendrá el
volumen necesario para el Consumo Doméstico + Consumo para incendios.
- La demanda calculada necesaria para el consumo de un día es VD=7.0 0 m3.
1
- La red interna de agua potable tiene un diámetro de ∅= desde la acometida hasta el
2
tanque cisterna.
- Toda la red de agua potable, tubería, codos, uniones, neplos, y demás accesorios serán de
policloruro de vinilo (PVC) roscable.
- Se considera necesario la instalación de una bomba de 1.50 Hp la cual se calculó en base al
criterio de “Uso de aparatos simultáneos”, cuyos datos se encuentran en la memoria de
cálculo del sistema hidrosanitario.

Red contra incendios

 - El diseño del sistema contra incendios se lo realizó en base a las normas que están
presentes en el Reglamento de Prevención, Mitigación y Protección Contra Incendios, de
esta forma, se garantiza que el sistema funcione de manera adecuada en caso de la
presencia de un incendio.
- Asumimos un volumen de 13000 litros (13.00m3) de acuerdo al reglamento Registro
oficial Edificio especial N114 Art. 41 del reglamento de prevención, mitigación
contraincendios, el cual ya está considerado en el volumen de almacenamiento del tanque
cisterna.
- La reserva de agua cuenta con un sistema de bombeo que tiene una alimentación de
energía eléctrica e independiente de la edificación y autónoma como es en este caso.
- El abastecimiento de agua para la instalación de los rociadores, siendo en el caso de Riesgo
Leve, debe tener una capacidad suficiente para garantizar 30 minutos de funcionamiento.
- Las tuberías que se emplearan desde el abastecimiento hasta los rociadores son tuberías
aéreas de acero galvanizado.
- Se dispondrá una derivación hacia el cerramiento de la calle “PRINCIPAL" o hacia un sitio
fácil de acceso para los vehículos de bomberos, con una boca de impulsión tipo siamesa de
doble salida tipo hembra, (con anillos giratorios) en bronce gruñido con rosca NST,
ubicada a una altura de 90cm del piso terminado hasta el eje de la siamesa; tales salidas
serán de 2 1/2 pulgadas de diámetro cada una y la derivación de diámetro galvanizado será
de 2 1/2’’ pulgadas, el mismo diámetro de la cañería.

Conclusiones sistema sanitario

Para este proyecto se consideró un sistema de alcantarillado separado, con el fin de garantizar una
adecuada evacuación de las aguas residuales y aguas lluvias, diseñadas según las normas sanitarias
establecidas y características de la edificación.

Red de alcantarillado sanitario

- La red sanitaria de la edificación, tubería, codos, uniones, y demás accesorios serán de

policloruro de vinilo (PVC) pegable, con tubería de 2” con pendiente del 1%, tubería de 4”
con pendiente del 2% y tubería de 6” con pendiente del 3%.
- Al no existir una red de alcantarillado sanitario público cerca a la cual realizar la descarga
de aguas servidas, se propone un sistema con un tanque Biodigestor Autolimpiable de 1300
litros el cual está fabricado en PVC y permite realizar un primer tratamiento a las aguas
servidas, esto favoreciendo el cuidado del medio ambiente.
 - La descarga de las bajantes de aguas servidas cada sección se realizará mediante cajas de
revisión de H. S. de 0.60x0.60m.

Red de alcantarillado pluvial

- Para la descarga de aguas lluvias, el lote dispone de un pozo de descarga de hormigón

existente el cual se encuentra en la parte más baja del terreno y al cual se conecta la cuneta
de aguas lluvias de la vía.
- Debido a las altas precipitaciones provocadas por las lluvias en la ciudad del Tena, se
propone el diseño de una red de alcantarillado pluvial independiente.
- La red de alcantarillado pluvial consta de pozos de revisión de H. S. y tubería PVC
corrugada de 200mm; la descarga se la realizará en el pozo de descarga existente.
- Para recaudar las aguas lluvias se lo realizará mediante rejillas rectangulares y sumideros
conectados con tubería corrugada de PVC de 200mm directo a los pozos.
- En ningún caso la tubería deberá tener una pendiente menor al 1% para que exista un
adecuado flujo del agua lluvia.
- Se debe considerar que en bajas velocidades se producen sedimentaciones y en caudales
altos evitar fuertes velocidades, ya que, la presencia de materiales de construcción y
componentes rugosos en su arrastre, pudieran deteriorar las conducciones.

1.1.2. Sistema estructural

De acuerdo a la topografía, configuración del terreno y los requerimientos de diseño, se realiza un

detallado análisis y cálculo estructural que comprende los aspectos detallados a continuación:
- Se propone un cambio de suelo de 2.30 metros de profundidad con material de
mejoramiento (SUB-BASE CALSE III) debido a la presencia de un suelo limo-arcilloso de
alta compresibilidad y un alto nivel freático en el terreno.
- La estructura esta soportada por muros, plintos y cadenas de cimentación, las dimensiones
del cimiento de los muros tienen 1.20x0.30m de espesor, mientras que los plintos centrales
de lindero y esquineros se detallan en los planos estructurales con un espesor del cimiento
de 0.40m, se determinó que pueden soportar una combinación de cargas en servicio normal
aproximadamente menor a 20 Toneladas.
- Las dimensiones de los plintos se pueden resumir en 5 tipos, plintos de 1.50x1.50m;
1.70x1.70m; 2.00x2.00m; 2.20x2.20m y 2.50x2.50m; y una losa de cimentación para el
ascensor, cuyos detalles y armado se encuentran en los planos constructivos.
 - Las columnas son de 50x50cm; el hormigón es de resistencia f’c=210kg/cm2 para todos
los elementos estructurales, excepto en los muros y muro de ascensor, en los que se
utilizará un hormigón de resistencia f’c=240kg/cm2.
- Para las vigas de la estructura principal se escogieron secciones de hormigón armado de
25x35cm y 35x45cm
- En la Sala de Capacitaciones se utilizarán vigas de acero estructural A36 del tipo IPE 240 y
IPE 500, las mimas que soportarán la losa de cubierta.
- Para las losas se consideran losas alivianadas tipo de 20cm de espesor, con alivianamientos
de dimensiones 40x40x15cm. En el auditorio, losa colaborante con placa deck, e=0.75mm
y malla electrosoldada de 150x150x8 mm.
- Los detalles de suelda, pernos y tipos de uniones se indican en los planos constructivos, así
como las especificaciones para su construcción.

Conclusiones del análisis modal

- El resultado del análisis modal nos indica que el modo1 y modo 2 de vibración de la
estructura existe traslación con un porcentaje de rotación en el eje Z siendo
(0.03/0.175)%=17.14% en el modo 1 y (0.0008/0.20)=0.40% indicándonos que el
desplazamiento es traslacional puro respectivamente por lo que disipa la energía sísmica
con la formación de la rotulas plásticas, y que como máximo según la norma lo permitido
es el 30%, en el modo 3 existe rotación pura por lo que la estructura está en equilibrio.
- Verificamos que el periodo de vibración de la estructura calculada es 0.4870 seg. y en la
norma esta como máximo 0.61seg. por lo que cumple todos los requisitos sismorresistentes
de la NEC2015.
- En el resultado de la masa acumulada SumUX y SumUY como podemos observar existe
una concentración de la masa total de la estructura como nos indica la norma que debe
alcanzar un 90% en los periodos que están en base al número de pisos, 3 modos por cada
piso debido a que la losa actúa como diafragma horizontal infinitamente rígido dándonos 3
grados de libertad por piso.

Justificación de la inexistencia de la escalera de emergencia

El diseño arquitectónico no contiene escaleras de emergencia, debido a que el diseño centraliza la

circulación vertical en un punto medio de los tres volúmenes constituidos en cada nivel. Por otro
lado, la normativa del Tena en la Ordenanza 088 Art. 834 señala que es importante incluir escaleras
de emergencia únicamente en equipamientos para hospitales, por ende, este edificio al ser
gubernamental no entra en esta categoría, a más de ello, la distancia máxima entre el punto más
lejano hasta las escaleras es de 14,50 m, esto significa que esta distancia se encuentra dentro de la
longitud mínima de 25,00 m entre circulaciones verticales obligatorias.

1.1.3. Sistema de voz y datos

El proyecto busca proporcionar los medios electrónicos adecuados para poder realizar un control
eficaz de seguridad de la sede de la unidad técnica regional 2, de la Asociación de Municipalidades
Ecuatoriana. Como parte del trabajo realizado se busca garantizar un nivel de seguridad óptimo
para el personal que labora la sede, así como precautelar los valores que en ella se encuentran
dentro y fuera del horario de atención al público.
Por otra parte, se presentan los diseños del sistema de voz y datos con la ubicación de las diferentes
salidas que serán utilizadas cómo puntos de conexión y acceso a computadoras, y cualquier otro
dispositivo electrónico que requiera conexión a la red interna de datos.
A través del diseño del sistema de audio para el auditorio, se proyecta el equipamiento mínimo
necesario para garantizar niveles adecuados de audio, confiabilidad, disponibilidad y versatilidad a
la hora de realizar reuniones y/o presentaciones.
La presente documentación, se acompaña de los correspondientes planos, en la que se ubican
convenientemente los dispositivos y/o equipos requeridos por cada sistema considerado.

Sistemas a implementarse

- Dentro del proyecto se consideran los siguientes sistemas:

- Sistema de Circuito Cerrado de Televisión
- Sistema de Control de Acceso
- Sistema de alarma de intrusión.
- Sistema de Detección de incendio.
- Sistema de audio
- Sistema de voz y datos

Conclusiones
- Se aseguraron soluciones tecnológicas de punta, que tomen en cuenta la existencia en el
mercado de equipos, software, materiales y que lleven una buena relación de calidad y
costo.
 - Se realizó un diseño de red activa/pasiva redundante y directa, que permitan una eficiente
interconexión, desarrollo y funcionamiento de computadoras, y cámaras en las
instalaciones.
- Se diseñó un sistema de detección de incendios y evacuación, el cual precautela la
integridad de todas las personas que circulan por el edificio frente a un conato de incendio
- Se diseñó un sistema de CCTV, el cual permite llevar un control de las áreas restringidas y
un registro visual de vigilancia constante que ayude a reducir incidentes de inseguridad.
- Se diseñó un sistema de control de accesos; el cual permite llevar un control de horarios de
los trabajadores y a la vez monitorear el flujo del personal en un inmueble determinado.
- Se diseño un sistema de audio escalable para el auditorio que garantiza niveles adecuados,
disponibilidad y confiabilidad a la hora de realizar reuniones y/o presentaciones.

Fuentes de información

Para el diseño e implementación de un Sistema de Cableado Estructurado, se acató lo recomendado

por las normas de la ANSI/EIA/TIA para el cableado de telecomunicaciones en edificios
comerciales, instalaciones industriales, las cuales se listan a continuación:
- ANSI/TIA/EIA-568-A_Commercial Building Telecommunications Cabling Standard
ANSI/TIA/EIA-568-A-5_Additional Transmission Performance Specifications for
Enhanced Category 6 Cabling (Cat6).
- TIA 568B.1-2000 Commercial Building Telecommunications Wiring Standard (que
incluye el ANSI/TIA/EIA-568-A, A-1, A-2, A-3, A4, A-5, TSB67, TSB72, TSB75, TSB95)
ANSI/EIA/TIA-569_Commercial Building Standards for Telecommunications Pathways
and Spaces
- ANSI/EIA/TIA-570_Residential and Light Commercial Telecommunications Wiring
Standard ANSI/TIA/EIA-606_The Administration Standard for the Telecommunications
Infrastructure of Commercial Building
- ANSI/TIA/EIA-607_Commercial Building Grounding and Bonding Requirements for
Telecommunications
- TIA/EIA TSB-67_Transmission Performance Specifications for Field Testing of
Unshielded Twisted-Pair Cabling Systems
- TIA/EIA TSB-72_Centralized Optical Fiber Cabling Guidelines
- TIA/EIA TSB-75_Additional Horizontal Cabling Practices for Open Offices
- TIA TSB-95-1999 Additional Transmission Performance Specifications for UTP
- TIA/EIA 568-B3 Componentes de cableado - Fibra óptica
Los componentes a instalarse no deben poseer diferencia de acople tecnológico entre los mismos
para su respectivo funcionamiento en conjunto.
Se recomienda que todos los componentes sean listados UL y aprobado por la FM.
Se recomienda tomar en cuenta las recomendaciones brindadas en la NEC 10.
Para el diseño e implementación del Sistema de Detección de incendios y evacuación, se acató lo
recomendado por las normas de la NFPA:

- Para la construcción y el montaje de los diferentes elementos de la presente red se seguirán

las normas NFPA y normas UL.
- NFPA 70, National Electrical Code
- NFPA 72, National Fire Alarm Code. (Especificaciones mínimas de desempeño,
localización, montaje y prueba de detectores automáticos de fuego)
- NFPA 101, Requerimientos de detección de incendios en construcciones dependiendo del
tipo y número de ocupantes
- UL 38 Manually Actuated Signaling Boxes for Use with Fire Protective Signaling
Systems.
- UL 268A, Smoke Detectors for Duct Applications.
- UL 464 Audible Signal Appliances.
- UL 521 Heat Detectors for Fire Protective Signaling Systems.
- UL 864 Control Units for Fire Protective Signaling Systems.

1.1.1. Sistema mecánico

El sistema de climatización perteneciente a la futura sede de la unidad técnica regional 2, de la

asociación de municipalidades ecuatorianas se encuentra diseñado mediante normas técnicas
internacionales tales como la ASHRAE, se ha tomado la decisión de utilizar un sistema de
expansión directa que basa su funcionamiento en el enfriamiento directo del aire al distribuirlo por
el intercambiador de calor, donde se expande el refrigerante. Dicho aire se conduce a través de
ductos hasta llegar a los espacios que se desean climatizar.
Los componentes necesarios para este sistema son los compresores que en este sistema se
encuentran centralizados en cada piso, el intercambiador de calor en interacción con el aire de los
ductos, el intercambiador de calor que interactúa con el exterior y ventiladores para mover el aire
en los ductos.
Los equipos con los que se han realizado los diseños tienen una alta eficiencia energética, de esta
manera garantizamos que el consumo de energía sea moderado.
La decisión de instalar sistema DX se basó en consideraciones ecológicas, usando equipos de la
más alta eficiencia y ahorro energético, esto es posible debido a la ingeniería particular de los DX
donde el caudal que se hace llegar a cada aparato es función de la carga para la que está diseñado.

1.1.1. Sistema eléctrico

El sistema eléctrico perteneciente a la futura sede de la unidad técnica regional 2, de la Asociación

de Municipalidades Ecuatorianas se encuentra diseñado mediante las pautas de construcción que
han sido aprobadas por las Normas Ecuatorianas de la Construcción (NEC) y por la Empresa
Eléctrica Ambato S.A. La distribución correcta de los circuitos eléctricos nos permite garantizar
que los usuarios que van a trabajar dentro del edificio tendrán parámetros de calidad garantizados,
ya que las caídas de voltaje no superan el 3% permitido por los organismos de control.
Además, al haber realizado la separación de los circuitos certificamos que el sistema eléctrico tiene
la capacidad de servir a los usuarios pese a que pueda haber fallas en distintos circuitos, a esto se le
conoce como un sistema confiable.
