MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.

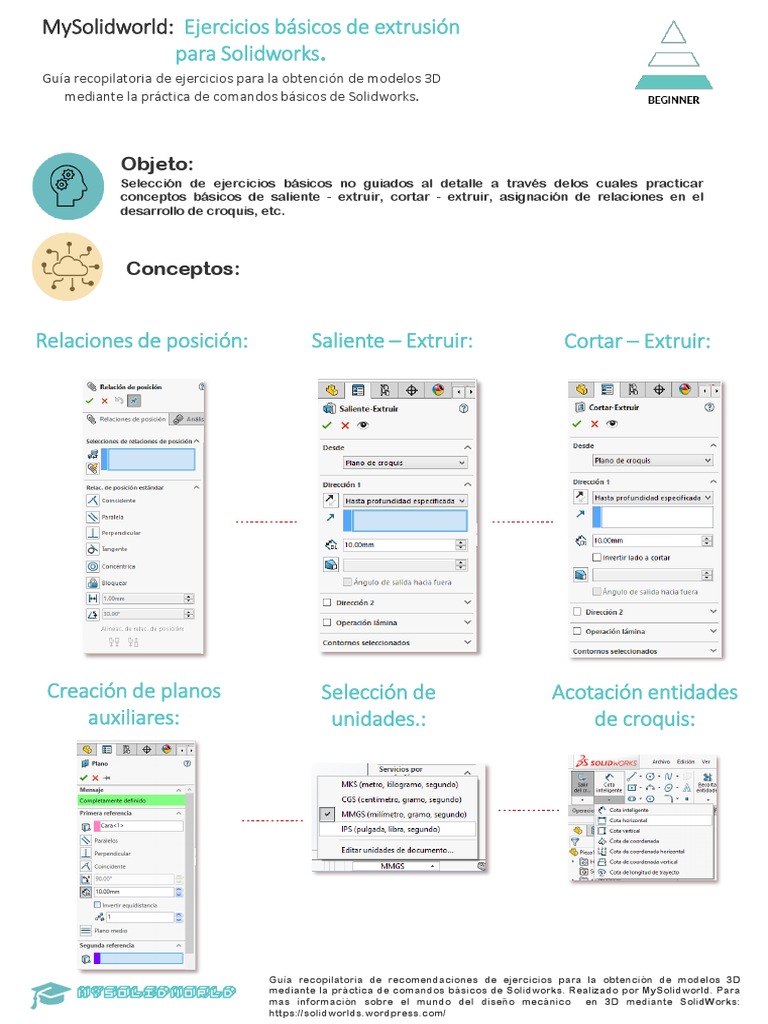

Objeto:
Selección de ejercicios básicos no guiados al detalle a través delos cuales practicar
conceptos básicos de saliente - extruir, cortar - extruir, asignación de relaciones en el
desarrollo de croquis, etc.
Conceptos:
Relaciones de posición: Saliente – Extruir: Cortar – Extruir:
Creación de planos Selección de Acotación entidades
auxiliares: unidades.: de croquis:
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 1:
Unidades: Pulgadas
Posible solución:
Paso 1: Paso 2: Paso 3:
Seleccionar unidades de Crear nuevo croquis Ejecutar saliente -
dibujo: según enunciado: extruir:
Selecciona las unidades adecuadas. En Asegúrate de que el croquis queda Aplicar valor según vista plano.
este caso IPS. totalmente definido.
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 2:
Unidades: Pulgadas
Posible solución:
Paso 1: Paso 2: Paso 3:
Seleccionar unidades de Crear nuevo croquis Ejecutar saliente -
dibujo: según enunciado: extruir:
Selecciona las unidades adecuadas. En Asegúrate de que el croquis queda Aplicar valor según vista plano.
este caso IPS. totalmente definido.
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 3:
Unidades: Milímetros
Posible solución:
Paso 1: Paso 2: Paso 3:
Seleccionar unidades de Crear nuevo croquis Ejecutar saliente -
dibujo: según enunciado: extruir:
Selecciona las unidades adecuadas. En Asegúrate de que el croquis queda Aplicar valor según vista plano.
este caso IPS. totalmente definido. Usa donde puedas
relaciones de posición
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 4:
Unidades: milímetros
Posible solución:
Paso 1: Paso 2: Paso 3:
Creación de croquis y Crear nuevo croquis y Crear nuevo croquis y
extrusión: extrusión: cortar extruir:
Creamos el croquis de la base 200 x 100 Creamos un nuevo croquis de 50 x 40 y a Creamos un nuevo croquis de diámetro
y ejecutamos la operación saliente – través de saliente extrusión obtenemos 25 posicionándolo según plano. A
extrusión según enunciado. el escalonado según enunciado. continuación ejecutamos la operación
extruir – corte por todo o hasta
siguiente.
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 5:
Unidades: milímetros
Posible solución:
Paso 1: Paso 2:
Creación de croquis y Crear nuevo croquis y
extrusión: extrusión:
Procederemos del mismo modo al paso
Creamos el croquis del extremo colisado
anterior, realizando un croquis completo
incluyendo el vaciado y los redondeos y
del extremo que presenta el orificio de
ejecutamos la operación saliente –
diámetro 20 mm.
extrusión según enunciado.
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 6:
Unidades: milímetros
Posible solución:
Paso 1: Paso 2: Paso 3:
Creación de croquis y Crear nuevo croquis y Crear nuevo croquis y
extrusión: extrusión: extrusión:
Crear croquis de la base y ejecutar la Croquizar el cilindro superior de Croquizar escuadra inferior de 15 mm y
operación saliente - extrusión hasta diámetro 40 y ejecutar la operación ejecutar la operación saliente –
profundidad especificada. saliente – extrusión hasta la profundidad extrusión hasta la profundidad
especificada. especificada, dándole una altura d e15
mm.
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 7:
Unidades: pulgadas
Posible solución:
Paso 1: Paso 2: Paso 3:
Creación de croquis y Crear nuevo croquis y Crear nuevo croquis y
extrusión: extrusión: cortar - extruir:
Crear croquis de la base y ejecutar la Croquizar el saliente sobre el plano Croquizar los agujeros pasantes de la
operación saliente - extrusión hasta alzado incluyendo el redondeo y el base y ejecutar la operación cortar –
profundidad especificada. agujero pasante. Ejecutar la operación extruir hasta siguiente o por todo
saliente - extrusión hasta profundidad
especificada.
Paso 4: Paso 5: Paso 6:
Redondeo de aristas: Crear nuevo croquis y Crear nuevo croquis y
Mediante el comando redondeo aplicar cortar - extruir: cortar - extruir:
el radio de 0,125 in en las aristas
Croquizar recrecido de diámetro 0,75 Para la representación del fresado sobre
indicadas.
sobre el saliente superior y ejecutar la la base, croquizar según plano y ejecutar
operación cortar – extruir hasta la la operación cortar – extruir hasta la
profundidad especificada. profundidad especificada o por todo o
hasta cara o arista..
MYSOLIDWORLD
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 8:
Unidades: pulgadas
Posible solución:
Paso 1: Paso 2:
Creación de croquis y Crear nuevo croquis y
extrusión: extrusión:
Crear croquis de la base y ejecutar la Desde el lateral de la pieza croquizamos
operación saliente - extrusión hasta el perfil de radio 1,375 y ejecutamos la
profundidad especificada. operación saliente - extrusión hasta
profundidad especificada. 3,750 in.
Paso 3: Paso 4:
Crear nuevo croquis y Redondeo de aristas:
cortar - extruir: Mediante el comando redondeo aplicar
el radio de 0,250 in en las aristas
Croquizar radio 1,250 in y ejecutar la indicadas.
operación cortar – extruir indicando que
se ejecute hasta la cara curva.
MYSOLIDWORLD
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 8:
Unidades: milímetros
Posible solución:
Paso 1: Paso 2:
Creación de croquis y extrusión: Crear nuevo croquis y extrusión:
Crear croquis del cilindro inferior y ejecutar la Crear croquis correspondiente al nervio superior desde una
operación saliente - extrusión hasta profundidad equidistancia de 5,5 mm a la cara exterior del cilindro del paso
especificada. anterior. Se ejecutará hasta profundidad especificada. 24 mm
Paso 3: Paso 4:
Crear nuevo croquis y extruir: Redondeo de aristas:
Croquizar el cuerpo intermedio y ejecutar la Haciendo uso de l avista lateral como
operación saliente – extruir. En este caso plano medio trazaremos el croquis para
ejecutaremos la extrusión en ambas direcciones la obtención del cilindro de corete del
hasta obtener la dimensión total del cuerpo. cuerpo principal según dimensiones
Dirección 1: 15,50 mm – Dirección 2: 39,50 mm indicadas en plano.
MYSOLIDWORLD
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Posible solución:
Paso 5: Paso 6:
Creación de plano auxiliar: Crear nuevo croquis y extrusión:
Crear plano auxiliar al plano planta a una distancia Crear croquis en el plano auxiliar correspondiente al cilindro
de 165 mm tal y como se indica en el plano. Nos superior y ejecutar el comando saliente extruir tomando como
servirá de base para poder realizar el croquis de referencia hasta el vértice.
nuestra siguiente operación
Paso 7: Paso 8:
Crear nuevo croquis y cortar - Crear nuevo croquis y cortar -
extruir: extruir:
Sobre el plano auxiliar, croquizar diámetro 23 mm para Sobre la cara del cuerpo intermedio, croquizar las
ejecutar el vaciado a modo de taladro con la operación circunferencias y chavetero para ejecutar el vaciado
cortar – extruir hasta una profundidad de 70 mm. con la operación cortar – extruir hasta siguiente o por
todo
Paso 9:
Crear nuevo croquis y cortar - extruir:
Repetir operación anterior, pero esta vez realizar el croquis de una circunferencia de diámetro 12 sobre
el cilindro lateral para ejecutar el vaciado con la operación cortar – extruir hasta siguiente o por todo
MYSOLIDWORLD
MySolidworld: Ejercicios básicos de extrusión
para Solidworks.
Guía recopilatoria de ejercicios para la obtención de modelos 3D
mediante la práctica de comandos básicos de Solidworks.
Enunciado número 6:
Unidades: milímetros
Posible solución:
Paso 1: Paso 2: Paso 3:
Creación de croquis y Creación de croquis y Asistente de taladro:
Haciendo uso del asistente de taladro
extrusión: extrusión: realizaremos el taladro refrentado
Desde el plano alzado creamos el perfil Desde el plano planta creamos el perfil introduciendo los ajustes indicados en el
incluidos los vaciados y ejecutamos la del cilindro de corte y ejecutamos la plano del enunciado. El taladro tendrá
operación saliente - extrusión en ambas operación saliente - extrusión en ambas condición de pasante.
direcciones a modo de plano medio. No direcciones a modo de plano medio. En
obstante ambos recorridos diferirán en este caso ambos recorridos contarán
longitud con la misma longitud.
Guía recopilatoria de recomendaciones de ejercicios para la obtención de modelos 3D
MYSOLIDWORLD mediante la práctica de comandos básicos de Solidworks. Realizado por MySolidworld. Para
mas información sobre el mundo del diseño mecánico en 3D mediante SolidWorks:
https://solidworlds.wordpress.com/
