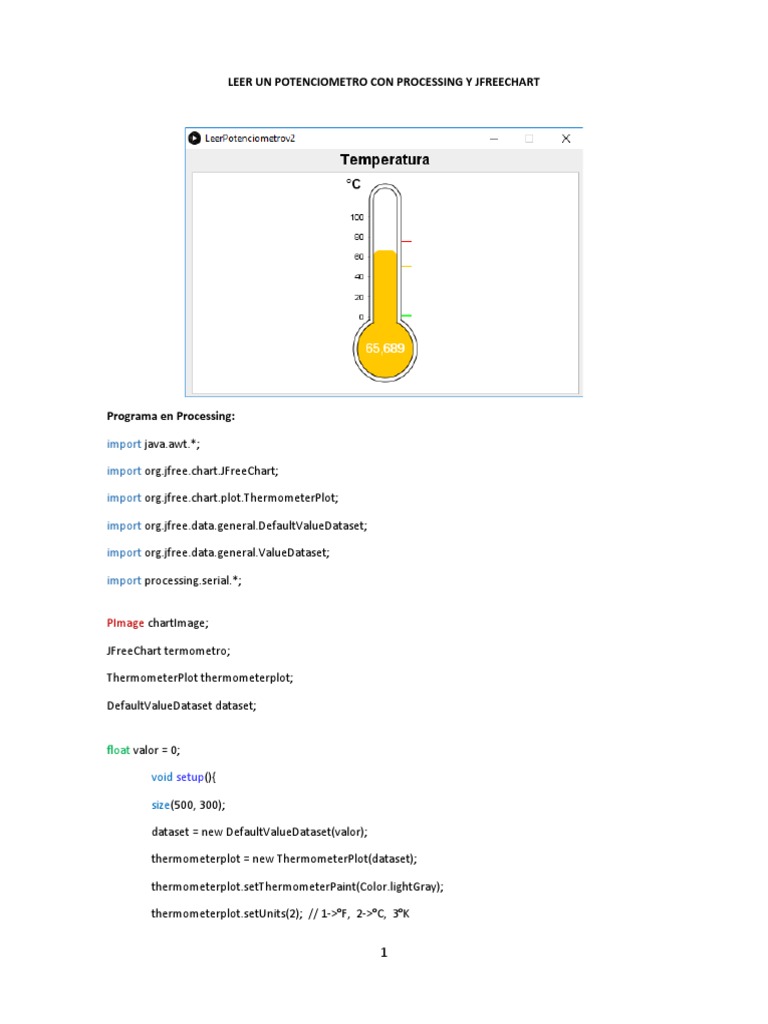

LEER UN POTENCIOMETRO CON PROCESSING Y JFREECHART

Programa en Processing:

import java.awt.*;

import org.jfree.chart.JFreeChart;

import org.jfree.chart.plot.ThermometerPlot;

import org.jfree.data.general.DefaultValueDataset;

import org.jfree.data.general.ValueDataset;

import processing.serial.*;

PImage chartImage;

JFreeChart termometro;

ThermometerPlot thermometerplot;

DefaultValueDataset dataset;

float valor = 0;

void setup(){

size(500, 300);

dataset = new DefaultValueDataset(valor);

thermometerplot = new ThermometerPlot(dataset);

thermometerplot.setThermometerPaint(Color.lightGray);

thermometerplot.setUnits(2); // 1->°F, 2->°C, 3°K

1
thermometerplot.setGap(3);

Serial myPort; // Puerto serial

println(Serial.list());

myPort = new Serial(this, "COM4", 9600); //Configuración del puerto

// un evento serialEvent() es generado cuando un caracter de nueva línea es producida:

myPort.bufferUntil('\n');

void draw(){

//Dibujo del termometro

dataset = new DefaultValueDataset(valor);

thermometerplot = new ThermometerPlot(dataset);

termometro = new JFreeChart("Temperatura", JFreeChart.DEFAULT_TITLE_FONT,


thermometerplot, true);

chartImage = new PImage(termometro.createBufferedImage(500,300));

image(chartImage, 0, 0);

void serialEvent (Serial myPort) {

// get the ASCII string:

String inString = myPort.readStringUntil('\n');

if (inString != null) {

inString = trim(inString); // recortar los espacios en blanco.

valor = float(inString); // convert to a number.

valor = map(valor, 0, 1023, 0, 100); //convertir las lecturas del potenciómetro(0 - 1023) a
la escala (0,100).

Programa en Arduino:

void setup () {

Serial.begin(9600); // initialize serial communications @ 9600

void loop() {

int potenciometro = analogRead(A0); // leer pin de entrada

2
Serial.println(potenciometro);

delay(1); // slight delay to stabilize the ADC
