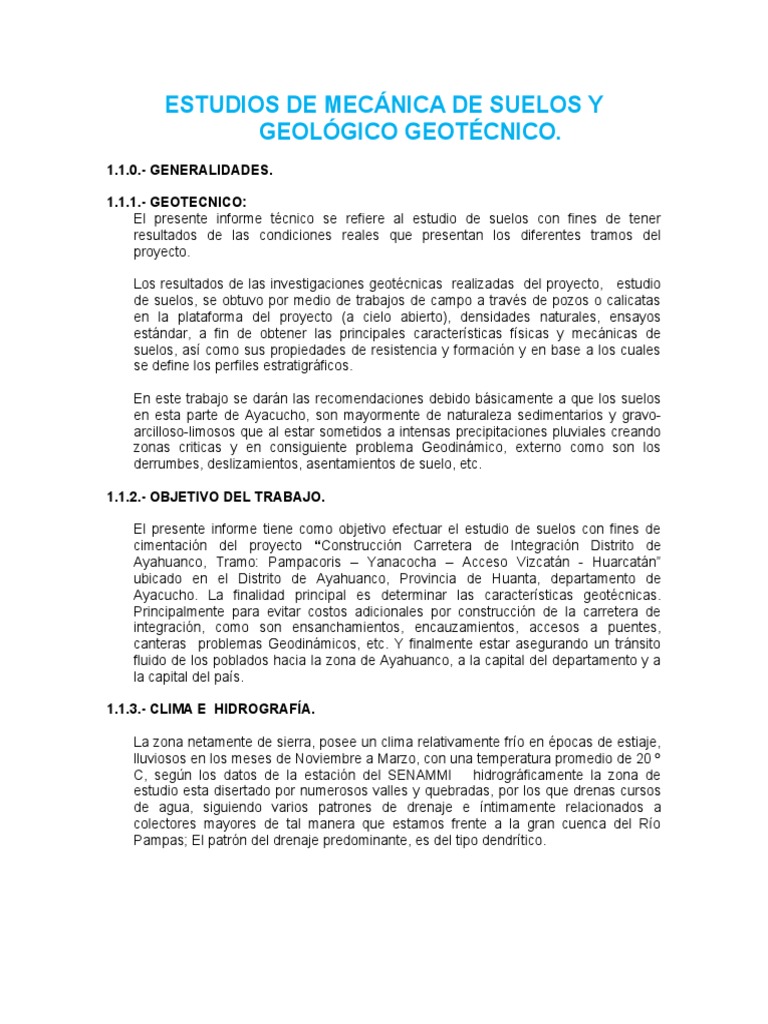

ESTUDIOS DE MECÁNICA DE SUELOS Y
GEOLÓGICO GEOTÉCNICO.
1.1.0.- GENERALIDADES.
1.1.1.- GEOTECNICO:
El presente informe técnico se refiere al estudio de suelos con fines de tener
resultados de las condiciones reales que presentan los diferentes tramos del
proyecto.
Los resultados de las investigaciones geotécnicas realizadas del proyecto, estudio

de suelos, se obtuvo por medio de trabajos de campo a través de pozos o calicatas
en la plataforma del proyecto (a cielo abierto), densidades naturales, ensayos
estándar, a fin de obtener las principales características físicas y mecánicas de
suelos, así como sus propiedades de resistencia y formación y en base a los cuales
se define los perfiles estratigráficos.
En este trabajo se darán las recomendaciones debido básicamente a que los suelos
en esta parte de Ayacucho, son mayormente de naturaleza sedimentarios y gravo-
arcilloso-limosos que al estar sometidos a intensas precipitaciones pluviales creando
zonas criticas y en consiguiente problema Geodinámico, externo como son los
derrumbes, deslizamientos, asentamientos de suelo, etc.
1.1.2.- OBJETIVO DEL TRABAJO.
El presente informe tiene como objetivo efectuar el estudio de suelos con fines de
cimentación del proyecto “Construcción Carretera de Integración Distrito de
Ayahuanco, Tramo: Pampacoris – Yanacocha – Acceso Vizcatán - Huarcatán”
ubicado en el Distrito de Ayahuanco, Provincia de Huanta, departamento de
Ayacucho. La finalidad principal es determinar las características geotécnicas.
Principalmente para evitar costos adicionales por construcción de la carretera de
integración, como son ensanchamientos, encauzamientos, accesos a puentes,
canteras problemas Geodinámicos, etc. Y finalmente estar asegurando un tránsito
fluido de los poblados hacia la zona de Ayahuanco, a la capital del departamento y a
la capital del país.
1.1.3.- CLIMA E HIDROGRAFÍA.
La zona netamente de sierra, posee un clima relativamente frío en épocas de estiaje,

lluviosos en los meses de Noviembre a Marzo, con una temperatura promedio de 20 º
C, según los datos de la estación del SENAMMI hidrográficamente la zona de
estudio esta disertado por numerosos valles y quebradas, por los que drenas cursos
de agua, siguiendo varios patrones de drenaje e íntimamente relacionados a
colectores mayores de tal manera que estamos frente a la gran cuenca del Río
Pampas; El patrón del drenaje predominante, es del tipo dendrítico.
1.2.0.- CONDICIONES GEOLÓGICAS Y GEOMORFOLOGICAS DE LA ZONA DE
TRABAJO.
1.2.1.- GEOMORFOLOGICA:
El desarrollo morfológico del área es el resultado de numerosos procesos de
degradacionales y agradacionales ocurridos sucesivamente a lo largo del tiempo bajo
condiciones estructurales (fallas y pliegues), tectónicas y climáticas particulares. La
degradación es el proceso principal réinate en el área, dato que existen grandes
desniveles de la altitud en la mayor parte del terreno.
Entre los procesos modeladores del área se encuentra la erosión fluvial, la remoción
en masa (huaycos, deslizamientos, derrumbes, etc.).
1.2.2.- CARACTERISTICAS GEOMORFOLOGICAS:
Las características morfológicas han permitido definir en ella cuatro Unidades

Geomorfológicas, denominadas valles Terrazas, Elevaciones y Penillanuras y que a
continuación describimos.
Valles.
Se emplea esta denominación, cuando se encuentra disertando el área de la
penillanura y el área de elevaciones, un buen ejemplo lo constituye parcialmente en
los Límites interprovinciales (Churcampa-Huancavelica y Huanta) del departamento
de Huancavelica y Ayacucho.
Los flancos presentan en algunos sectores pendientes fuertes que sumado a la

naturaleza arcillosa de la roca han facilitado la presencia de numerosos
deslizamientos.
Terrazas.
Corresponden a extensas áreas cubiertas de vegetación y donde están asentadas la
mayor parte de las poblaciones, se ubican por encima de los 3000 m.s.n.m.
Elevaciones.
Generalmente presentan una agreste cadena de cerros y picos con altitudes que
sobrepasan los 3,500 m.s.n.m, se notan en ambas márgenes de ríos, quebradas, en
donde el modelado del paisaje es producto de la acción glaciar de la época con valles
en forma de “U” y en las partes bajas la presencia del a acción fluvial, con valles en
forma de “V”.
Penillanuras.
Se caracterizan por conformar una topografía moderada, de suaves colinas,
pequeñas lomas y moderadas cuestas, que buscan (inclinación) hacia el Noreste.
Constituyen el paso transicional entre el relieve de las terrazas y las elevaciones.
Presentan un regular desarrollo del suelo, debido a la poca consolidación y a la
naturaleza arcillosa de las rocas que la forman.
1.3.0.- ESTRATIGRAFIA:
La estratigrafía de la zona o más claramente del as unidades geológicas que
afloran en la zona de Estudio, es bastante simple y representada por las unidades
que en edad van desde el Paleozoico (Grupo Excélsior) al cuaternario Reciente,
dentro de lo que se tiene los depósitos Coluvio – Diluvial, Aluvial, Pantanoso y
Fluvioglacial.
1.3.1.- PALEOZOICO:
Los terrenos del Paleozoico se exponen ampliamente en la zona de trabajo,
representado más del 10% de su superficie que en nuestro caso está conformado
por la secuencia del grupo Excélsior.
1.3.2.- CUATERNARIO RECIENTE:

Compuestos por suelos que abarcan extensas áreas de la zona, cubren las zonas de
pendiente moderada, como también los lechos de las quebradas y riachuelos, estos
son de diferente composición y granulometría, dependiendo de las condiciones
particulares en cada zona; en atención a sus características genéticas y lito
estratigráficas, a lo largo del trazo de la carretera: se ha definido cuatro tipos de
sedimentos: residuales, coluviales, de bofedal y aluviales.
DEPÓSITOS RESIDUALES (Q-r).

Como consecuencia de la alteración in situ de las rocas pizarras, limo arcillitas y
areniscas de colores grises a oscuros, se alteran a colores verdosos y rojizos
amarillentos por la presencia de óxidos, son de grano fino a medio con espesores
promedio de 0.30 a 1.20 m. se les clasifica como suelos GP-GC-GM; se afirma que
son capas de suelo que cubren las laderas y van de moderadamente compactos a
semi compactos, presentes a lo largo del todo el trazo de la carretera.
DEPÓSITOS COLUVIALES (Q-co):

Consiste en suelos de origen orgánico, de naturaleza fina, generalmente arcillosos a
arcillo limoso, definitivamente son suelos incompetentes desde el punto de vista
geotécnico; a lo largo del desarrollo del trazo se encuentra la zonas muy puntuales.
DEPÓSITOS FLUVIO ALUVIALES (Q-fl,al):

A nivel regional se considera como aluvial los depósitos abandonados por los
riachuelos, quebradas y los materiales que son actualmente transportados.
1.4.0.- PROCESO DE GEODINÁMICA EXTERNA:
De acuerdo a las observaciones de campo realizadas a lo largo del trazo que

comprende el trabajo, se ha notado la presencia de fenómenos geodinámica externa
en cuanto a deslizamiento, derrumbes cárcavas:
DESLIZAMIENTOS:
Es la ruptura o desplazamiento pendiente abajo y hacia afuera, de pequeñas a
grandes masas de suelos, rocas, rellenos artificiales o combinaciones de estos en un
talud natural o artificial. Se caracteriza por presentar necesariamente un plano de
deslizamiento o falla a lo largo del cual se producen movimientos que pueden ser
lentos o violentos.
Los deslizamientos están formados en aquellos lugares que presentan laderas de
altas pendientes ligados a terrenos arcillosos, teniendo como aliado a las
precipitaciones pluviales, que saturan el terreno y las hacen más plásticas a la
gravedad.
Aspecto importante es que no existe deslizamiento activos en la zona comprendida

entre Pampacoris – Yanacocha – Acceso Vizcatán, Huarcatán, lo que va ser
favorable en la etapa constructiva de la Carretera.
HUAYCOS:
Son corrientes de lodo de ocurrencia eventual que consiste en flujos rápidos o
avenidas intempestivas de aguas turbias que arrastran a su paso materiales de
diferentes tamaños, desde suelos finos hasta enormes bloques de rocas,
desplazándose a lo largo de un cauce definido con desbordes laterales.
Indicios de huaycos se pueden apreciar en las zonas aledañas del área de estudio.
Por otra parte, es rescatable manifestar la presencia de los pequeños causes
temporales que se activan en tiempos de fuertes precipitaciones, manifestándose a
manera de pequeños torrentes tipo acequias que bajan de las partes altas y en
donde necesariamente tendrá que contemplar la construcción de alcantarillas, así
como obras de arte para el cruce respectivo.
Se menciona que de acuerdo a otros proyectos ejecutados, con similares

características morfológicas, geológicas y geotécnicas en zona de sierra, a menudo
después de haberse ejecutado las excavaciones respectivas, suelen a veces producir
pequeños derrumbes y deslizamiento en los que son impredecibles en la etapa de
estudios, sin embargo en el caso de producirse en la etapa de obra, se tendrá que
rehabilitar y dar un tratamiento en estos fenómenos.
En la zona estudiada no hay presencia de este fenómeno externo.
DERRUMBES:
Caída repentina de una porción de suelo o roca por perdida de resistencia al esfuerzo
cortante; no presenta planos o superficies de deslizamiento. Los derrumbes son
especialmente importantes a lo largo del trazo donde corta a consecuencias rocosas
bien fracturadas o fisibles. Estos procesos tienden a incrementarse notablemente en
los periodos de lluvias.
1.5.0.- GEOLOGÍA Y GEOTECNIA DE LA ZONA DE ESTUDIO.
1.5.1.- LEVANTAMIENTOS GEOTECNICOS:
TRABAJOS DE CAMPO.
A partir de la información de trabajo de campo de campo y siguiendo el trazo de la
carretera desde el Km. 0+000 (según los planos de planta de perfil y sección
transversales) se inspeccionan los taludes naturales, taludes en corte y relleno de las
explanaciones existentes para ubicar las calicatas (pozos a cielo abierto).
Las excavaciones se realizaron en el lado derecho e izquierdo del trazo, utilizando
herramientas manuales a partir del terreno natural hasta una profundidad variable de
0.00 a 1.00 m. En promedio; de acuerdo al siguiente detalle:
DE (Km) A (Km) % M.S % R.S % R.F

0+000,00 0+160,00 100
0+160,00 0+220,00 40 60
0+220,00 0+280,00 100
0+280,00 0+300,00 60 40
0+300,00 0+320,00 100
0+320,00 0+740,00 60 40
0+740,00 0+784,00 20 20 60
0+784,00 0+926,00 40 60
0+926,00 0+940,00 10 30 60
0+940,00 0+960,00 70 30
0+960,00 0+995,00 30 20 50
0+995,00 1+000,00 100
1+000,00 1+040,00 30 20 50
1+040,00 1+260,00 60 40
1+260,00 1+280,00 20 20 60
1+280,00 1+310,00 70 30
1+310,00 1+320,00 10 20 70
1+320,00 1+360,00 100
1+360,00 1+380,00 70 30
1+380,00 1+400,00 100
1+400,00 1+560,00 60 40
1+560,00 1+600,00 30 70
1+600,00 1+643,00 60 40
1+643,00 1+700,00 20 30 50
1+700,00 1+720,00 80 20
1+720,00 1+900,00 30 20 50
1+900,00 1+940,00 70 30
1+940,00 1+955,00 30 40 30
1+955,00 2+000,00 60 40
2+000,00 2+020,00 30 40 30
2+020,00 2+040,00 70 30
2+040,00 2+240,00 40 20 40
2+240,00 2+280,00 50 50
2+280,00 2+380,00 30 40 30
2+380,00 2+400,00 70 30
2+400,00 2+420,00 40 40 20
2+420,00 2+840,00 60 40
2+840,00 2+880,00 100
2+880,00 3+160,00 70 30
3+160,00 3+180,00 60 20 20
3+180,00 3+300,00 100
3+300,00 3+340,00 80 20
3+340,00 3+520,00 100
3+520,00 3+560,00 70 30
3+560,00 3+580,00 30 30 40
3+580,00 3+600,00 70 30
3+600,00 3+680,00 30 40 30
3+680,00 3+780,00 70 30
3+780,00 3+960,00 20 30 50
3+960,00 4+020,00 40 60
4+020,00 4+100,00 40 30 30
4+100,00 4+240,00 60 40
4+240,00 4+300,00 40 30 30
4+300,00 4+330,00 100
4+330,00 4+360,00 30 20 50
4+360,00 4+520,00 100
4+520,00 4+600,00 30 40 30
4+600,00 4+820,00 100
4+820,00 4+920,00 70 30
4+920,00 5+040,00 100
5+040,00 5+120,00 60 40
5+120,00 5+360,00 100
5+360,00 5+380,00 70 30
5+380,00 5+620,00 100
5+620,00 5+660,00 50 50
5+660,00 6+460,00 100
6+460,00 6+500,00 40 20 40
6+500,00 6+730,00 90 10
6+730,00 6+760,00 30 30 40
6+760,00 6+860,00 100
6+860,00 6+940,00 60 40
6+940,00 6+960,00 40 40 20
6+960,00 6+980,00 70 30
6+980,00 7+000,00 100
7+000,00 7+020,00 40 30 30
7+020,00 7+040,00 100
7+040,00 7+240,00 20 40 40
7+240,00 7+320,00 100
7+320,00 7+360,00 70 30
7+360,00 7+660,00 20 30 50
7+660,00 8+120,00 40 40 20
8+120,00 8+360,00 100
8+360,00 8+580,00 30 30 40
8+580,00 8+620,00 100
8+620,00 8+740,00 50 20 30
8+740,00 8+800,00 60 40
8+800,00 8+900,00 20 40 40
8+900,00 8+920,00 100
8+920,00 8+983,00 50 20 30
8+983,00 9+540,00 30 30 40
9+540,00 9+620,00 100
9+620,00 10+060,00 30 30 40
10+060,00 10+500,00 100
10+500,00 10+600,00 20 40 40
10+600,00 10+880,00 100
10+880,00 11+140,00 20 30 50
11+140,00 11+160,00 60 40
11+160,00 11+220,00 50 20 30
11+220,00 11+240,00 100
11+240,00 11+300,00 50 30 20
11+300,00 11+360,00 20 50 30
11+360,00 11+420,00 100
11+420,00 11+960,00 20 50 30
11+960,00 11+980,00 100
11+980,00 12+066,00 70 30
12+066,00 12+300,00 30 30 40
12+300,00 12+320,00 70 30
12+320,00 12+580,00 40 30 30
12+580,00 12+900,00 100
12+900,00 13+020,00 50 30 20
13+020,00 13+820,00 40 60
13+820,00 13+980,00 100
13+980,00 14+620,00 60 40
14+620,00 14+680,00 50 20 30
14+680,00 16+300,00 70 30
16+300,00 16+980,00 60 40
16+980,00 17+200,00 30 30 40
17+200,00 17+240,00 60 40
17+240,00 17+320,00 40 30 30
17+320,00 17+400,00 70 30
17+400,00 17+560,00 30 20 50
17+560,00 17+580,00 60 40
17+580,00 17+620,00 50 30 20
17+620,00 17+700,00 70 30
17+700,00 17+740,00 50 20 30
17+740,00 17+780,00 70 30
17+780,00 17+800,00 20 40 40
17+800,00 17+940,00 60 40
17+940,00 17+980,00 50 30 20
17+980,00 18+100,00 70 30
18+100,00 18+140,00 40 30 30
18+140,00 18+320,00 50 50
18+320,00 18+360,00 60 20 20
18+360,00 18+680,00 60 40
18+680,00 18+920,00 50 20 30
18+920,00 19+000,00 70 30
19+000,00 19+040,00 60 20 20
19+040,00 19+100,00 60 40
19+100,00 19+180,00 40 30 30
19+180,00 19+426.84 50 50
Las muestras disturbadas representativas de suelos que conforman la subrasante
natural, se han obtenidos en cantidades suficientes para realizar los ensayos
correspondientes, habiendo sido debidamente identificadas embaladas en bolsas de
plásticos y de polietileno, para ser llevadas al Laboratorio de Mecánica de Suelos.
En las hojas de Registro de excavación se indica una descripción de los suelos

encontrados indicando sus características físicas y espesores de los estratos. A
través de procedimientos manuales de Laboratorio se han obtenido la clasificación
de campo en el Sistema Unificado de Clasificación de Suelos (SUCS).
1.5.2.- MECÁNICA DE SUELOS:
1.5.2.1.- MUESTREO Y REGISTRO DE EXCAVACIÓN.

Una vez identificada la estratigrafía de la sub-rasante, se procedió a la extracción de
muestras disturbadas para su respectivo análisis.
Previo al proceso del muestreo, se elaboró el registro de la excavación indicando las

principales características de la secuencia de los estratos (Descripción visual de
suelos, normas ASTM D-2487).
1.5.2.2.- DESCRIPCIÓN DE LA CONFORMACIÓN DE LA SUB RAZANTE:
En base a la información obtenida durante los trabajos de campo y los resultados de

Laboratorio, se efectuó la clasificación de los materiales de la sub-rasante de
acuerdo a los Sistemas SUCS y AASHTO, para luego correlacionarlos según las
características litológicas similares lo cual se consigna en el Perfil estratigráfico,
estableciéndose la existencia de los suelos gravo – limosos-arenosos “ GC”, suelos
gravo – limosos “GM”, suelos limo arcillas SM, SC y suelos rocosos constituido
fundamentalmente por la roca fija y suelta de composición pizarrosa, de color
negro.
En consecuencia, se tiene la siguiente clasificación de material de corte de sub-

rasante, a partir de los tramos antes mencionados, que vienen ha ser longitud total
de la investigación.
1.5.3.- ENSAYOS DE LABORATORIO:

Los ensayos que han permitido identificar las propiedades del terreno de fundación
o sub-rasante, fueron realizados de acuerdo a las Normas ASTM siguientes:
ENSAYOS ESTÁNDAR.
 Análisis Mecánico por Tamizado : ASTM D-422
 Limite Líquido : ASTM D-4318
 Limite Plástico : ASTM D-4318
 Contenido de Humedad Natural: ASTM D-2216-84
 Clasificación SUCS : ASTM D-2487
 Clasificación AASHTO : ASTM D-3282
Se adjuntaron los certificados de cada análisis con su respectiva clasificación de

suelos según SUCS y AASHTO. (Ver Anexo de Mecánica de Suelos)
1.5.3.1.- CARACTERÍSTICAS GEOTÉCNICAS DE LA SUBRAZANTE:
Por los resultados de los Ensayos de Laboratorio, se concluye que la sub-rasante del
área en investigación, presenta las siguientes características geotécnicas:
Km. 0+280 al Km. 0+720 : CALICATA CC–01 (Km. 0+250).

 Limite Líquido : 32.87
 Índice Plástico : 7.15
 Clasificación SUCS : “GM - GP”
 Clasificación AASHTO : A-2-6 (0)
 % de finos : 3.03
 Sub-rasante : Buena
 Espesor Afirmado : 0.15 m.
 Identificado por la calicata : CC-01
Km. 0+900 al Km. 1+150 : CALICATA CC–02 (Km. 0+800)

 Clasificación SUCS : “GP”
 % de finos : 15.90 %
 Espesor Afirmado : 0.15 m

 Clasificación SUCS : “GP-GM”
 % de finos : 18.85
 Espesor Afirmado : 0.15 m.

 % de finos : 18.43
 Sub-rasante : Regular

 Clasificación SUCS : “SM”
 % de finos : 27.56
 Sub-rasante : Mala
 Espesor Afirmado : 0.15m
Km. 2+700 al Km. 3 + 400 : CALICATA CC–06 (Km. 2+750)

 Clasificación SUCS : “GM”
 % de finos : 23.85

 Clasificación AASHTO : A-2-a (0)
 % de finos : 14.55
Km. 3+700 al Km. 4+100 : CALICATA C–08 (Km. 3+750)

 Clasificación SUCS : “GC”
 Clasificación AASHTO : A-2-b (0)
 % de finos : 22.02

 % de finos : 19.58

 % de finos : 21.50

 % de finos : 19.40

 Clasificación SUCS : “GP – GM ”
 % de finos : 21.01

 Clasificación SUCS : “GP – GC”
 % de finos : 11.28
 % de finos : 13.47
Km. 7+220 al Km. 7+560 : CALICATA CC–15(Km. 7+250)

 Clasificación SUCS : “SC”
 % de finos : 21.04

 % de finos : 24.53

 % de finos : 19.56

 % de finos : 18.69
Km. 9+250 al Km. 9+700: CALICATA CC–19 (Km. 9+250)

 % de finos : 38.35

 Índice Plástico : NP
 Clasificación SUCS : “SM”
 % de finos : 27.75

 % de finos : 35.52

 % de finos : 20.48
Roca Fija.

 % de finos : 17.32

 % de finos : 7.17
Km. 12+750 al Km. 13+100 CALICATA CC–26 (Km. 12+750)

 % de finos : 22.48

 % de finos : 13.13
Km. 13+750 al Km. 14+850 : CALICATA CC - 28 (Km. 13+750)

 % de finos : 12.16

 % de finos : 14.46

 % de finos : 14.46

 % de finos : 11.76

 Clasificación SUCS : “GP - GM”
 % de finos : 8.15
 % de finos : 7.23
Km. 18+500 al Km. 19+426.84 : CALICATA CC–34 (Km. 19+426.84)

 Clasificación SUCS : “GP-GC”
 % de finos : 6.87
1.5.3.2.- PERFILES ESTRATIGRAFICOS:
Destinados a conocer la secuencia vertical de la sub-rasante, así como su

distribución horizontal, hasta una profundidad de 1.00 m. que complementado con
los resultados de Laboratorio de Mecánica de Suelos, permite elaborar un perfil
estratigráfico real del terreno de fundación.
Se adjunta al Perfil Estratigráfico Longitudinal del proyecto a partir del Km. 0+000 al
19+426.84
1.5.3.3.- TRATAMIENTO DE LA SUB- RASANTE Y DEL AFIRMADO:
En el tratamiento de la sub-rasante y del afirmado se deberá tener en cuenta lo

siguiente:
Los materiales granulares del afirmado deben ser cuidadosamente seleccionados,

teniendo en cuenta la Granulometría, Límite Líquido e índice de plasticidad. Es decir,
que la fracción de material que pasa la malla Nº 200 debe estar comprendida entre 5
y 20%. La fracción de material que pasa la malla Nº 40 debe tener un Límite Líquido
máximo de 35% y un índice de plasticidad comprendido entre 4 y 9%, la sub-rasante,
se compactará al 95% de la Máxima Densidad Seca del ensayo de Próctor
Modificado (ASTM D-1557).
El material granular seleccionado del afirmado, será compactada al 100% de la

Máxima densidad Seca del Ensayo de Próctor Modificado (ASTM D-1557), retirado
previamente las partículas mayores de 2”, el mismo que deberá tener un espesor de
0.15m en todas su longitud.
1.5.3.3.- CANTERAS PARA AFIRMADO.
Material Granular de Afirmado.-

Con la finalidad de establecer los volúmenes necesarios de materiales adecuados
que satisfagan las demandas de construcción del Proyecto en mención, tanto en
calidad como en cantidad requerida, se ha efectuado una investigación de los tipos
de materiales existentes en la ruta.
Las labores se iniciaron con el reconocimiento de las probables áreas explotables,

actividad determinante para localizar los materiales granulares más adecuados. De
esta manera, en las áreas comprometidas en los posibles bancos de materiales, se
han aperturado calicatas exploratorias, lográndose obtener las muestras más
representativas.
En esta forma se seleccionó los bancos de materiales más adecuados o posibles

canteras, sobre la base de poseer características geotécnicas adecuadas para su
uso, volúmenes disponibles de los materiales, facilidad de acceso, los
procedimientos de explotación y la distancia de transporte.
Para el tratamiento del afirmado, se han ubicado dos canteras o bancos de material
granular ubicados en: 1.- Cantera Huayllapata en la Progresiva 3+550; 2.- Cantera
Conopa en la Progresiva 10+100; 3.- Cantera Huarcatán en la Progresiva 18+500;
cuyos análisis se adjunta al presente estudio.
Realizados los ensayos correspondientes, se llega a la siguiente conclusión:

Las canteras indicadas, pueden ser utilizadas en Estado Natural, ya que los
resultados obtenidos en campo, se encuentran dentro de los Limites de las
Especificaciones Técnicas que se detallan más adelante; se recomienda su posterior
análisis en la etapa constructiva.
Requisitos de Los Materiales Afirmados.-
Los requisitos para los materiales estarán constituidos de partículas duras y durables,
o fragmentos de piedra o grava y un rellenado de arena u otro material partido en
partículas finas. Las partículas mayores a 2” serán retirados por tamizado o triturado
hasta obtener el tamaño requerido. Además, debe estar libre de material vegetal y
terrones de bolas de tierra.
El material del afirmado deberá cumplir con las siguientes características Físico –
Mecánico que se indica a continuación:
 Limite Líquido (ASTM D-4318) : máximo 35%

 Índice Plástico (ASTM D-4318) : entre 4 y 9%
 Proctor Modificado (ASTM D-1557)
 Variación Humedad Optima (ASTM D-1557) : + 2.0%
Además el material deberá sujetar a los siguientes requisitos de granulometría:
MALLA ESPECIFICACIÓN
2” 100%
1” 100% - 75%
3/8” 40% - 85%
Nº 4 30% - 65%
Nº 10 20% - 50%
Nº 40 10% - 30%
Nº 200 5% - 20%
Frecuencia de Ensayos.-Durante el proceso constructivo deberá efectuarse el

control de los materiales del afirmado, acuerdo a las siguientes recomendaciones:
Ensayos Norma Cant. Frecuencia
Granulometría ASTM C-136 1 Cada 1000 m3

Límite Líquido ASTM D-4318 1 Cada 1000 m3
Límite Plástico ASTM D-4318 1 Cada 1000 m3
Abrasión ASTM C-131 1 Cada 3000 m3
CBR ASTM D-1883 1 Cada 3000 m3
Densidad de Campo ASTM D-1556 1 100 m ó 500 m2
Equivalente de Arena ASTM D-2419 1 Cada 3000 m3
Densidad-Humedad ASTM D-1557 1 Cada 1500 m3
1.6.0.- MATERIAL AGREGADOS PARA CONCRETO.-

Para el uso en concreto, se ha ubicado 01 cantera de agregados de piedra
zarandeada, arena gruesa y hormigón, en el predio Mayhuavilca a 13.76 Km. Antes
de la comunidad de Pampacoris.
Cantera Mayhuavilca
Progresiva : 13.76 al 10.50 Km antes de Pampacoris
Margen : Derecha.
Potencia : 25,000 M3 seleccionado.
Rendimiento : 90 %
Origen : Roca descompuesta de origen Granítico
Uso y Tratamiento : Será utilizado en obras de concreto. El material para
poder ser usado deberá ser zarandeado de tal forma que cumplan los requerimientos
de gradación respectivos, en concordancia a Especificaciones Técnicas, tanto para el
agregado fino como para el agregado grueso.
1.6.1.- EXIGENCIAS DE CONTROL DE LOS AGREGADOS
1.- La Granulometría de los agregados fino y grueso deben cumplir con la Norma
ASTM C-33, que a continuación se describe, respectivamente:
Tamiz (mm) % que pasa Tamiz (mm) % que pasa
3/8” 100 1” 100
Nº 4 95-100 ¾” 90-100
Nº 8 80-100 ½” 40-80
Nº 16 50-85 3/8” 20-55
Nº 30 25-60 Nº 4 0-10
Nº 50 10-30 Nº 8 0-5
Nº 100 2-10
2.- La Abrasión (ASTM C-131, Máquina de los Ángeles) no debe superar el 40% para
el agregado grueso.
3.- La Durabilidad (ASTM C-88), del agregado fino no podrá presentar pérdidas
superiores a 10% y para el agregado grueso no podrá superar el 12% (ensayos
realizado con sulfato de Sodio).
4.- Los agregados gruesos para ser utilizados en concreto con resistencia mayor a 210
Kg/cm2, deben ser totalmente triturados.
5.- Las probetas de concreto deberán ser sometidas a ensayos a las edades de 7, 14
y 28 días, siendo la última edad la que hace referencia a la calidad del concreto
(único sustento de la inversión en el cemento).
6- El contenido de sustancias perjudiciales del agregado fino, deben estar controlados

por el siguiente cuadro:
Masa total de la
Características
muestra
Terrones de Arcilla y partículas deleznables 1.00 % máx.
Material que pasa el Tamiz Nº 200 5.00 % máx.
Cantidad de partículas livianas 0.50% máx.
Contenido de sulfatos, expresados como ión SO4= 0.06 % máx.
Contenido de cloruros, expresados como ión Cl - 0.10 % máx.
7- El contenido de sustancias perjudiciales del agregado grueso, deben estar

controlados por el siguiente cuadro que señala los requisitos límites de aceptación:
Masa Total de
Características
la Muestra
Terrones de Arcilla y partículas deleznables 0.25 % máx.
Contenido de carbón y lignito. 0.5 % máx.
Cantidad de partículas livianas 1.0 % máx.
Contenido de sulfatos, expresados como ión SO4= 0.06 % máx.
Contenido de cloruros, expresados como ión Cl- = 0.10 % máx. 0.10 % máx.
1.7.0.- CONCLUSIONES Y RECOMENDACIONES
Por los análisis realizados, en base a trabajos de campo, ensayos de laboratorio y

perfiles estratigráficos, se concluye:
 Los rasgos geomorfológicos están determinados por dos cadenas o elevaciones,

entre las que se encuentra la cuenca hidrográfica del Río Mantaro.
 El área de estudio para esta carretera está constituido fundamentalmente en su

gran parte por suelos de clasificación GP, GC, GM, SM, suelos gravo Areno
arcilloso.
 La apertura de calicatas cada 0.5 a 1.0 Km. Aprox. Como promedio, ha permitido
realizar el perfil estratigráfico en cada zona, determinando las características
geotécnicas del subsuelo de fundación principalmente y por donde irá la sub-
rasante de la trocha; en este Trazo se ha tenido muy en cuenta las condiciones
geológicas y geodinámicas y afín de evitar zonas de eventuales de peligro o al
atravesar zonas inestables que puedan comprometer la carretera en actual
construcción.
 El material granular para el afirmado ha sido cuidadosamente seleccionado,

teniendo en cuenta la granulometría, Límite Líquido e Índice de plasticidad. Es
decir, que la fracción de material que pasa la malla Nº 200 debe estar
comprendido entre 5 y 20% la fracción de material que pasa la malla Nº 40 debe
tener un Líquido máximo de 35% y un índice de plasticidad comprendido entre 4 y
9%.
 Asimismo del material se ajustara a los siguientes requisitos de granulometría:
MALLA ESPECIFICACION
2” 100%
1” 100% - 75%
3/8” 40% - 85%
Nº 4 30% - 65%
Nº 10 20% - 50%
Nº 40 15% - 30%
Nº 200 5% - 20%
 La sub.-rasante será compactado al 95% de la máxima densidad seca del ensayo
de Proctor Modificado (ASTM D-1557).
 Sobre la sub.-rasante conformada, se extenderá en material granulado

seleccionado del afirmado, el que será compactado al 100% de la Máxima
Densidad Seca del ensayo del Poctor Modificado (ASTM D-1557), retirando
previamente las partículas mayores de 2”. El espesor que deberá tener el afirmado
granular será de 0.15 m.
 Se deberá construir un sistema de drenaje de las aguas fluviales como cunetas,

alcantarillas, entre otros, considerando una zona de fuertes precipitaciones
pluviales en las épocas de lluvia. La recomendación se detalla en el rubro
Geológico – Geotécnico.

Estudios de Mecánica de Suelos Y Geológico Geotécnico.: 1.1.0.-GENERALIDADES. 1.1.1. - GEOTECNICO

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estudios de Mecánica de Suelos Y Geológico Geotécnico.: 1.1.0.-GENERALIDADES. 1.1.1. - GEOTECNICO

Cargado por

Copyright:

Formatos disponibles

ESTUDIOS DE MECÁNICA DE SUELOS Y

Los resultados de las investigaciones geotécnicas realizadas del proyecto, estudio

1.1.2.- OBJETIVO DEL TRABAJO.

1.1.3.- CLIMA E HIDROGRAFÍA.

La zona netamente de sierra, posee un clima relativamente frío en épocas de estiaje,

1.2.2.- CARACTERISTICAS GEOMORFOLOGICAS:

Las características morfológicas han permitido definir en ella cuatro Unidades

Los flancos presentan en algunos sectores pendientes fuertes que sumado a la

1.3.2.- CUATERNARIO RECIENTE:

DEPÓSITOS RESIDUALES (Q-r).

DEPÓSITOS COLUVIALES (Q-co):

DEPÓSITOS FLUVIO ALUVIALES (Q-fl,al):

1.4.0.- PROCESO DE GEODINÁMICA EXTERNA:

De acuerdo a las observaciones de campo realizadas a lo largo del trazo que

Aspecto importante es que no existe deslizamiento activos en la zona comprendida

Se menciona que de acuerdo a otros proyectos ejecutados, con similares

En la zona estudiada no hay presencia de este fenómeno externo.

1.5.0.- GEOLOGÍA Y GEOTECNIA DE LA ZONA DE ESTUDIO.

1.5.1.- LEVANTAMIENTOS GEOTECNICOS:

DE (Km) A (Km) % M.S % R.S % R.F

En las hojas de Registro de excavación se indica una descripción de los suelos

1.5.2.1.- MUESTREO Y REGISTRO DE EXCAVACIÓN.

Previo al proceso del muestreo, se elaboró el registro de la excavación indicando las

1.5.2.2.- DESCRIPCIÓN DE LA CONFORMACIÓN DE LA SUB RAZANTE:

En base a la información obtenida durante los trabajos de campo y los resultados de

En consecuencia, se tiene la siguiente clasificación de material de corte de sub-

1.5.3.- ENSAYOS DE LABORATORIO:

Se adjuntaron los certificados de cada análisis con su respectiva clasificación de

1.5.3.1.- CARACTERÍSTICAS GEOTÉCNICAS DE LA SUBRAZANTE:

Km. 0+280 al Km. 0+720 : CALICATA CC–01 (Km. 0+250).

Km. 0+900 al Km. 1+150 : CALICATA CC–02 (Km. 0+800)

Km. 1+250 al Km. 1+600 : CALICATA CC–03 (Km. 1+250)

Km. 1+850 al Km. 2+150 : CALICATA CC–04 (Km. 1+750)

Km. 2+150 al Km. 2+580 : CALICATA CC–05 (Km. 2+250)

 Limite Líquido : 31.24

Km. 2+700 al Km. 3 + 400 : CALICATA CC–06 (Km. 2+750)

Km. 3+200 al Km. 3+680 : CALICATA CC–07 (Km. 3+250)

Km. 3+700 al Km. 4+100 : CALICATA C–08 (Km. 3+750)

Km. 4+250 al Km. 4+560 : CALICATA CC–09 (Km. 4+250)

Km. 4+600 al Km. 5+100 : CALICATA C–10 (Km. 4+750)

Km. 5+150 al Km. 5+700 : CALICATA CC–11 (Km. 5+250)

Km. 5+750 al Km. 6+100 : CALICATA C–12 (Km. 5+750)

Km. 6+200 al Km. 6+600 : CALICATA CC–13 (Km. 6+250)

Km. 7+220 al Km. 7+560 : CALICATA CC–15(Km. 7+250)

Km. 7+700 al Km. 8+100 : CALICATA C–16 (Km. 7+750)

Km. 8+150 al Km. 8+650 : CALICATA CC–17 (Km. 8+250)

Km. 8+700 al Km. 9+200 : CALICATA CC–18 (Km. 8+750)

Km. 9+250 al Km. 9+700: CALICATA CC–19 (Km. 9+250)

Km. 9+750 al Km. 10+100 : CALICATA C–20 (Km. 9+750)

Km. 10+150 al Km. 10+680 : CALICATA CC–21 (Km. 10+250)

Km. 10+720 al Km. 11+200 : CALICATA C–22 (Km. 10+750)

Km. 11+250 al Km. 11+500 : CALICATA CC–23 (Km. 11+250)

Km. 11+560 al Km. 11+900 : CALICATA C–24 (Km. 11+750)

Km. 12+200 al Km. 12+650 : CALICATA CC–25 (Km. 12+250)

Km. 12+750 al Km. 13+100 CALICATA CC–26 (Km. 12+750)

Km. 13+150 al Km. 13+650 : CALICATA CC–27 (Km. 13+250)

Km. 13+750 al Km. 14+850 : CALICATA CC - 28 (Km. 13+750)

Km. 14+850 al Km. 15+500 : CALICATA CC–29 (Km. 14+900)

Km. 15+500 al Km. 16+450 : CALICATA CC–30 (Km. 15+750)

Km. 16+500 al Km. 16+500 : CALICATA CC–31 (Km. 16+500)

Km. 16+500 al Km. 17+720 : CALICATA CC–32 (Km. 17+750)

Km. 18+500 al Km. 19+426.84 : CALICATA CC–34 (Km. 19+426.84)

1.5.3.2.- PERFILES ESTRATIGRAFICOS:
