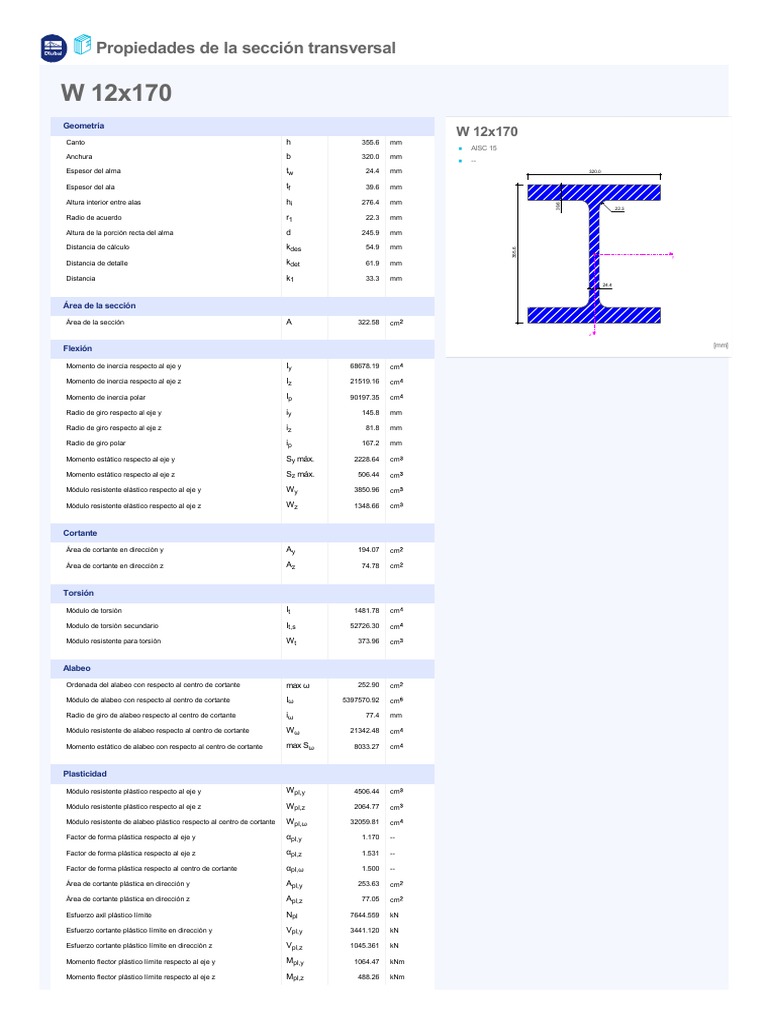

 Propiedades de la sección transversal

W 12x170
Geometría
W 12x170
Canto h 355.6 mm
 AISC 15
Anchura b 320.0 mm  --
Espesor del alma tw 24.4 mm 320.0

Espesor del ala tf 39.6 mm

Altura interior entre alas hi 276.4 mm

39.6
22.3

Radio de acuerdo r1 22.3 mm

Altura de la porción recta del alma d 245.9 mm
Distancia de cálculo kdes 54.9 mm

355.6
y
Distancia de detalle kdet 61.9 mm

Distancia k1 33.3 mm
24.4

Área de la sección
Área de la sección A 322.58 cm
z

[mm]
Flexión
Momento de inercia respecto al eje y Iy 68678.19 cm
Momento de inercia respecto al eje z Iz 21519.16 cm
Momento de inercia polar Ip 90197.35 cm
Radio de giro respecto al eje y iy 145.8 mm

Radio de giro respecto al eje z iz 81.8 mm

Radio de giro polar ip 167.2 mm

Momento estático respecto al eje y Sy máx. 2228.64 cm

Momento estático respecto al eje z Sz máx. 506.44 cm
Módulo resistente elástico respecto al eje y Wy 3850.96 cm
Módulo resistente elástico respecto al eje z Wz 1348.66 cm

Cortante
Área de cortante en dirección y Ay 194.07 cm
Área de cortante en dirección z Az 74.78 cm

Torsión
Módulo de torsión It 1481.78 cm
Modulo de torsión secundario It,s 52726.30 cm
Módulo resistente para torsión Wt 373.96 cm

Alabeo
Ordenada del alabeo con respecto al centro de cortante max ω 252.90 cm
Módulo de alabeo con respecto al centro de cortante Iω 5397570.92 cm
Radio de giro de alabeo respecto al centro de cortante iω 77.4 mm

Módulo resistente de alabeo respecto al centro de cortante Wω 21342.48 cm

Momento estático de alabeo con respecto al centro de cortante max Sω 8033.27 cm

Plasticidad
Módulo resistente plástico respecto al eje y W pl,y 4506.44 cm
Módulo resistente plástico respecto al eje z W pl,z 2064.77 cm
Módulo resistente de alabeo plástico respecto al centro de cortante W pl,ω 32059.81 cm
Factor de forma plástica respecto al eje y αpl,y 1.170 --

Factor de forma plástica respecto al eje z αpl,z 1.531 --

Factor de forma plástica respecto al centro de cortante αpl,ω 1.500 --

Área de cortante plástica en dirección y Apl,y 253.63 cm

Área de cortante plástica en dirección z Apl,z 77.05 cm
Esfuerzo axil plástico límite Npl 7644.559 kN

Esfuerzo cortante plástico límite en dirección y Vpl,y 3441.120 kN

Esfuerzo cortante plástico límite en dirección z Vpl,z 1045.361 kN

Momento flector plástico límite respecto al eje y Mpl,y 1064.47 kNm

Momento flector plástico límite respecto al eje z Mpl,z 488.26 kNm

Otros
Peso G 253.2 kg/m
Área de la superficie por unidad de longitud Am 1.904 m /m
Volumen V 32258.00 cm /m
Factor de sección Am/V 59.034 1/m

Área del alma Aw 67.39 cm
