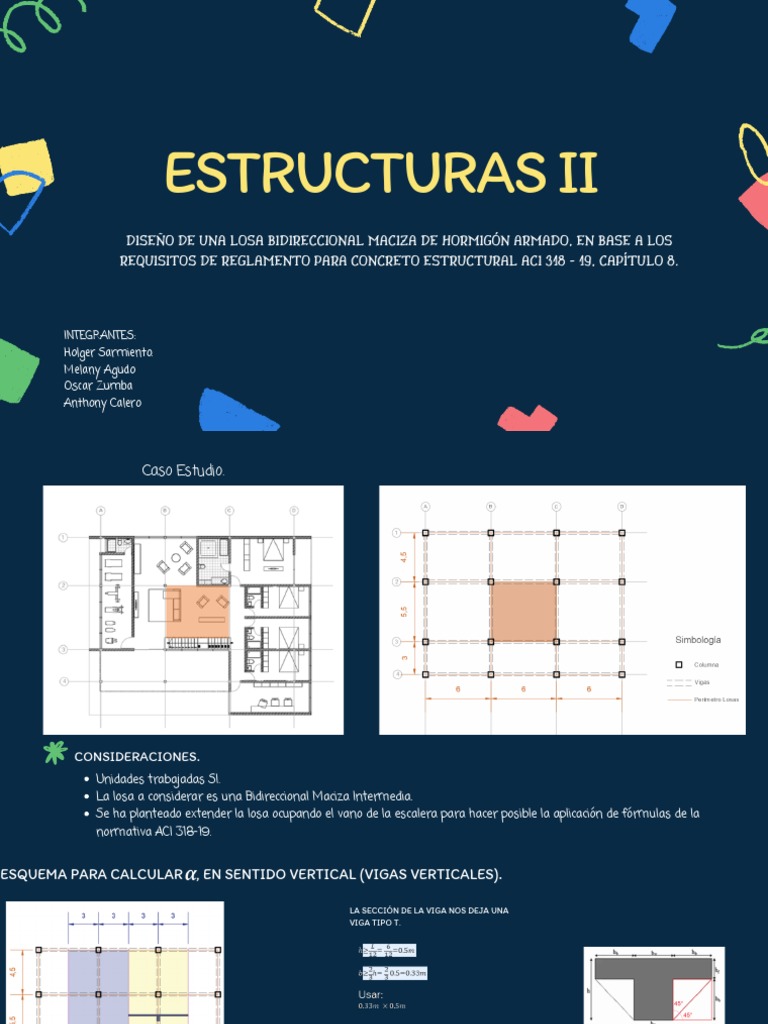

ESTRUCTURAS II

DISEÑO DE UNA LOSA BIDIRECCIONAL MACIZA DE HORMIGÓN ARMADO, EN BASE A LOS


REQUISITOS DE REGLAMENTO PARA CONCRETO ESTRUCTURAL ACI 318 - 19, CAPÍTULO 8.

INTEGRANTES:
Holger Sarmiento.
Melany Agudo
Oscar Zumba
Anthony Calero
Caso Estudio.

CONSIDERACIONES.
Unidades trabajadas SI.
La losa a considerar es una Bidireccional Maciza Intermedia.
Se ha planteado extender la losa ocupando el vano de la escalera para hacer posible la aplicación de fórmulas de la
normativa ACI 318-19.
ESQUEMA PARA CALCULAR , EN SENTIDO VERTICAL (VIGAS VERTICALES).

LA SECCIÓN DE LA VIGA NOS DEJA UNA


VIGA TIPO T.

SECCIÓN DE LA LOSA Y LA VIGA.


ESQUEMA PARA CALCULAR , EN SENTIDO VERTICAL (VIGAS VERTICALES).
Esquema para calcular α en Sentido Horizontal. (Vigas Horizontales) DATOS GEOMÉTRICOS CONSIDERADOS PARA LA SECCIÓN DE LA
VIGA.

𝚑 = 0.5m → Altura de la viga.


𝚑fi= 0.15 m→ Espesor inicial de la losa.

bw= 0.33m Ancho (alma) de la viga.
𝚑b= h - 𝚑fi=0.5m-0.15m=0.35m → Altura del alma.

DATOS DE LAS LUCES.


ln= luz de la cara larga-espesor de la viga.
ln = 6 m - 0.33m → ln = 5.67m
lcorta= luz de la cara corta-espesor de la viga.
lcorta = 5.5m - 0.33m → ln = 5.17m
llarga= luz de la cara larga-espesor de la viga.
llarga = 6 m - 0.33m → llarga = 5.67m
β=L. LargaL. Corta=1 → β=5.67m5.17m=1 →
β=1.097

VERIFICACIÓN → ACI 318 -19 → 8.4.1.8. DATOS GEOMÉTRICOS CONSIDERADOS PARA LA SECCIÓN DE LA LOSA.
(0.33m) + 2(0.35m) ≤0.33m +8(0.15)
blosa = 5m
1.03m ≤ 1.53m hlosa = 𝚑fi= 0.15 cm
“Cumple”
Esquema para calcular α en Sentido Horizontal. (Vigas Horizontales)

CÁLCULO DEL CENTROIDE DE LA VIGA T.

CÁLCULO DE DE LA INERCIA DE LA VIDA T, RESPECTO AL CENTROIDE

INERCIA DE LA LOSA.
ANALISIS DE CARGAS EN UNA LOSA MACIZA

1. CARGAS MUERTAS 3. CARGA TOTAL


360 + 200= 560 KGF/M2
Material Peso Carga
Dimensión
volumétrico resultante 4. ÁREAS TRIBUTARIAS

A1= a^2/4
Hormigón
armado
0.15 m 2400 kgf/m2 360 kgf/m2 A2 A1= 5.5^2/4=7.56 m2
A2= a*b/2-a^2/4
A1 A1 5.5M

A2= 8.94 m2
2. CARGAS VIVAS a
A2

Ocupación Carga uniforme (kgf/m2)


6M b

W= AT*CT/L
Residencias

W= (8.94*560) /6 = 834.4 KGF/M O 8.34 KN/M

Viviendas, (unifamiliares,
200 kgf/m2
bifamiliares)

Hoteles y residencias multifamiliares


200 kgf/m2
Habitaciones
ANALISIS DE CARGAS EN UNA LOSA MACIZA

GRAFICA CORTANTE

∑MA= w*L*L/2-RB*L
∑MA= 834.4 kgf/m *6*3-RB*6
RB=15019.2/6
RB=2503.2 kg
RA=RB
Mmax=q*L^2/8
Mmax=834.4*6^2/8
Mmax=3754.8 kgf.m
GRAFICA MOMENTOS
CALCULO DE ARMADURA A FLEXIÓN DE LA LOSA

1. OBTENCIÓN DEL MOMENTO MÁXIMO DE LA LOSA

2. UTILIZACIÓN DE FÓRMULA ACI 318-05


MMAX= 375000KG.CM
ΣBK= 240 KG/CM^2
ΒR= 83% ΣBK
ΒR= 83% X 240 KG/CM^2 = 199, 3KG/CM^2

MS= 0.103
CALCULO DE ARMADURA A FLEXIÓN DE LA LOSA

3. VERIFICAR EL MS EN LA TABLA DE SECCIONES SIMPLES ARMADAS DE RUSH.


MS= 0.103

ƐS( DEF. ACERO)= 5,00%


ƐB (DEF. HORMIGÓN)=2,05%
KZ (FACTOR BRAZO DE
PALANCA)=0,89
Y (COEFICIENTE DE
SEGURIDAD)=1,75
Z (BRAZO DE PALANCA) = KZ. H

Z = 0,89.*13,5 CM = 12,01 CM
CALCULO DE ARMADURA A FLEXIÓN DE LA LOSA

ƐS( DEF. ACERO)= 5,00%
4. CALCULAR LA CANTIDAD CM^2 DE ACERO ƐB (DEF. HORMIGÓN)=2,05%
KZ (FACTOR BRAZO DE
PALANCA)=0,89
Y (COEFICIENTE DE
SEGURIDAD)=1,75
Z (BRAZO DE PALANCA) = KZ. H
5. VERIFICAR LA TABLA DE VARILLAS Y DISTANCIAMIENTO

RESPUESTA= 1Ø10MM CADA 6


CM DE REFUERZO MÍNIMO EN
LA ARMADURA A FLEXIÓN
